P-47战斗机机身泪滴形顶盖阁楼结构

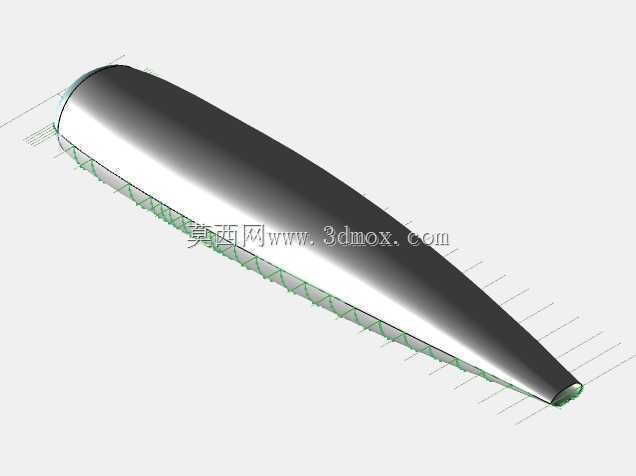

　　该结构为二战经典螺旋桨战斗机的机身中段阁楼曲面构件，对应机型为共和国P-47霹雳战斗机，核心作用是衔接座舱后方机身段与尾翼过渡段，同时承担泪滴形顶盖的安装支撑功能，属于机身气动外形的关键组成部分。在实际航空制造场景中，这类机身阁楼结构的放样精度直接影响整机气动阻力系数，早期该机型的生产图纸中，该段曲面的横向与垂直轴偏移记录精度达到0.001英寸，这种精度要求在二战时期的金属蒙皮战斗机生产中属于较高标准，目的是保证高速飞行状态下机身表面气流不会出现提前分离，降低飞行阻力同时提升纵向稳定性。

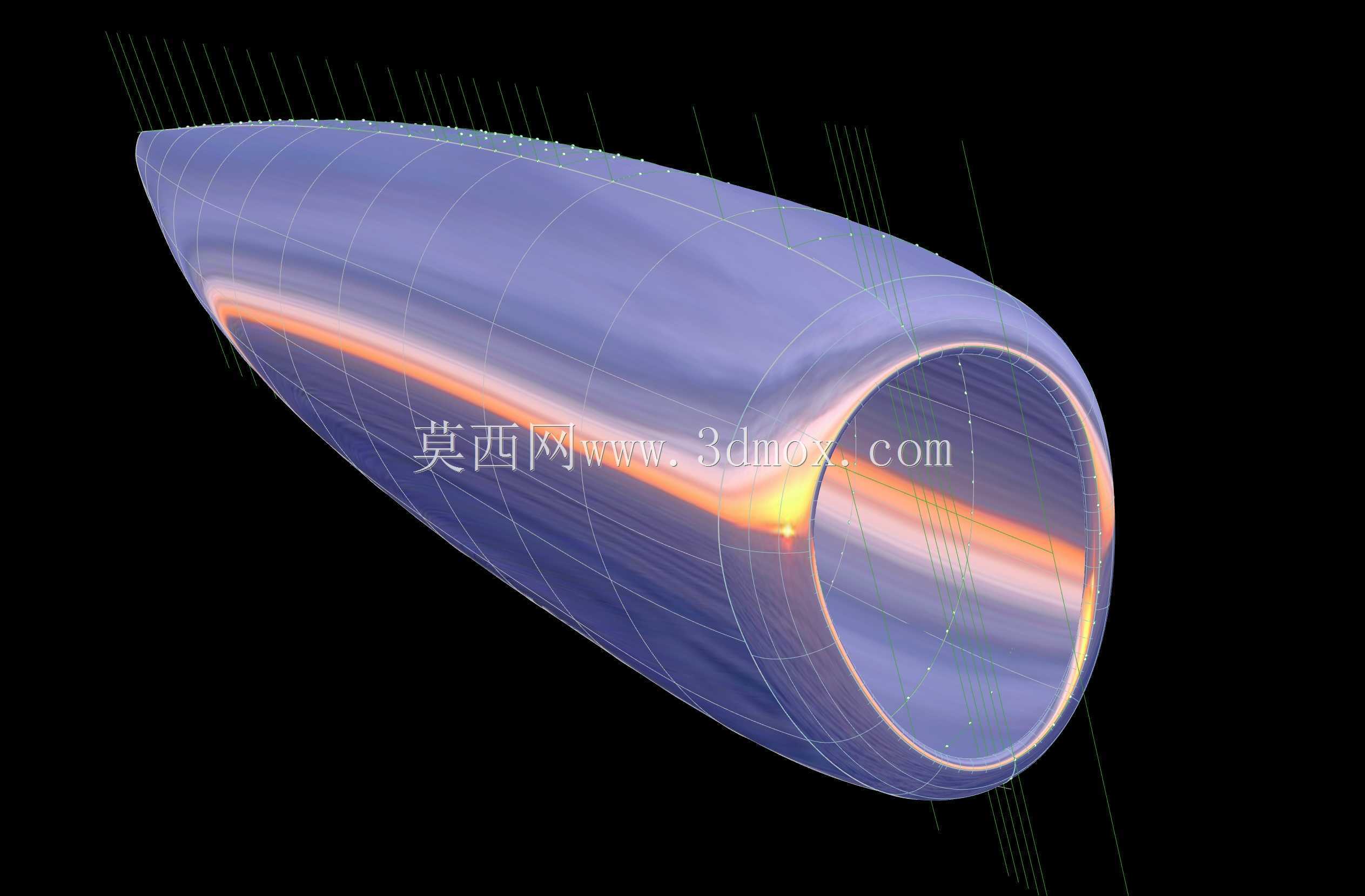

　　从设计思路来看，该结构采用参数化曲面控制逻辑，仅通过14×9个控制点完成整个阁楼曲面的定义，这种少控制点的设计方式并非为了简化建模流程，而是为了在后续修形、模具加工、蒙皮拉伸工序中更容易保证曲面的连续性，避免过多控制点带来的局部曲面畸变问题。在实际生产环节，这类曲面的放样数据会直接传递到型架制造工序，型架的卡板轮廓完全匹配曲面的截面线，蒙皮拉伸完成后需要在型架上完成贴合校验，局部间隙需要控制在0.1毫米以内，才能保证铆接后的机身外形符合气动设计要求。

　　该构件的安装边界需要与前机身座舱段、后机身尾椎段、两侧机翼根段完成精准对接，对接面的阶差要求不超过0.05英寸，否则会在飞行过程中产生额外的紊流，甚至引发尾翼的抖振问题。曲面的纵向截面从座舱后方开始平滑收窄，到尾翼连接位置过渡为等直径圆柱段，横向截面则保持对称的翼型过渡形态，泪滴形顶盖的安装槽位于曲面顶部，槽体的深度与宽度完全匹配顶盖的安装边，同时预留0.02英寸的密封胶安装间隙，保证高空飞行状态下座舱的气密性。

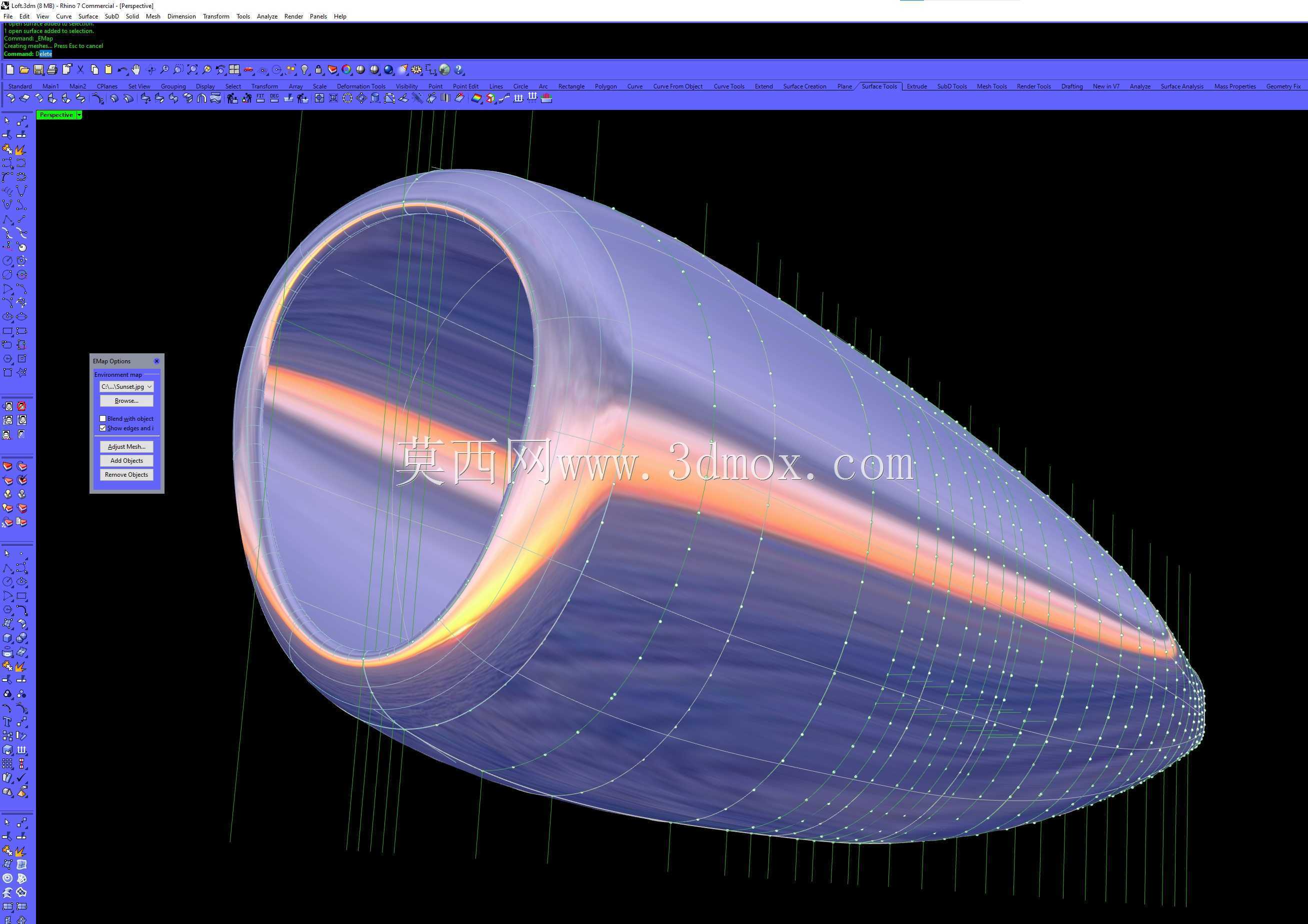

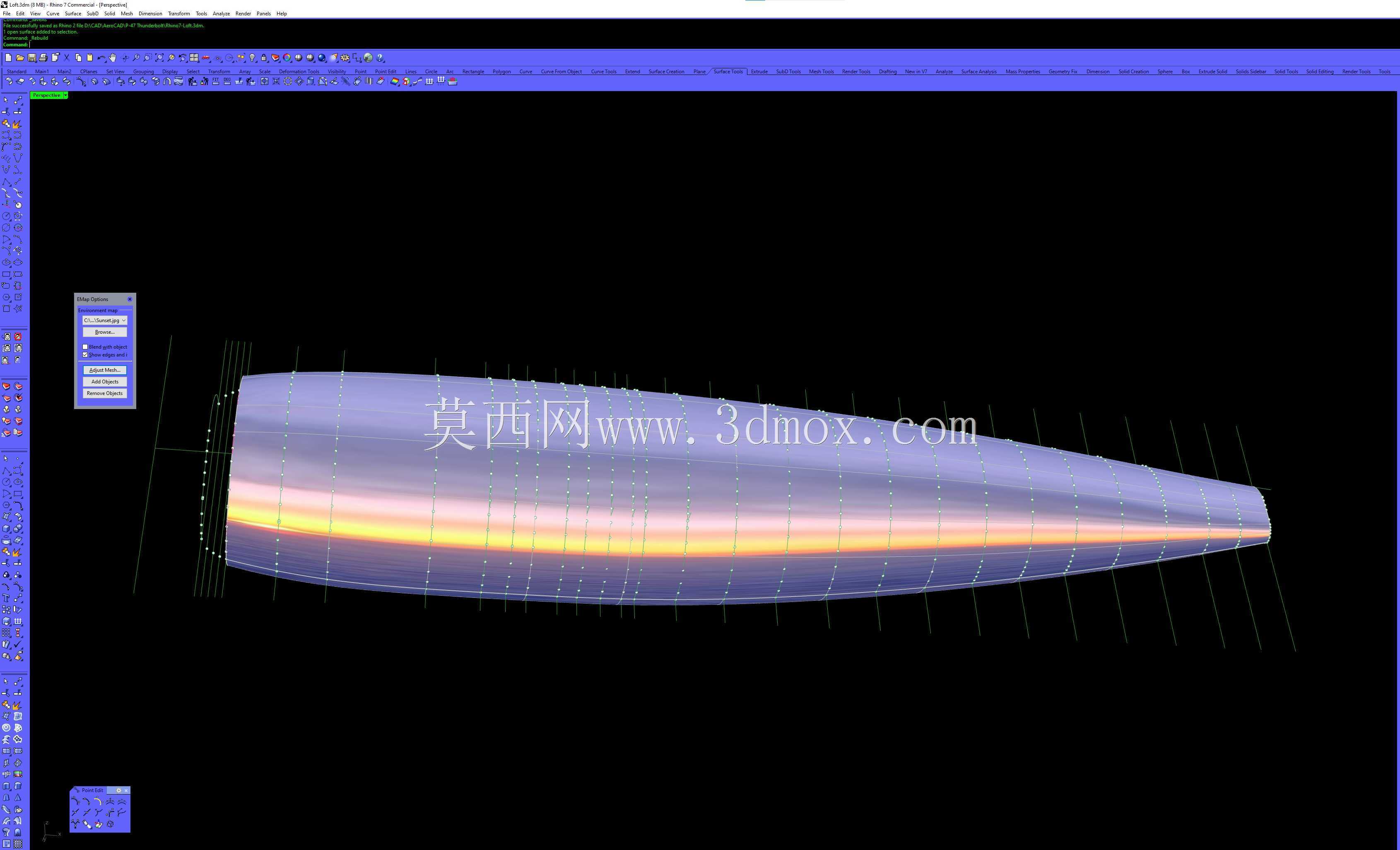

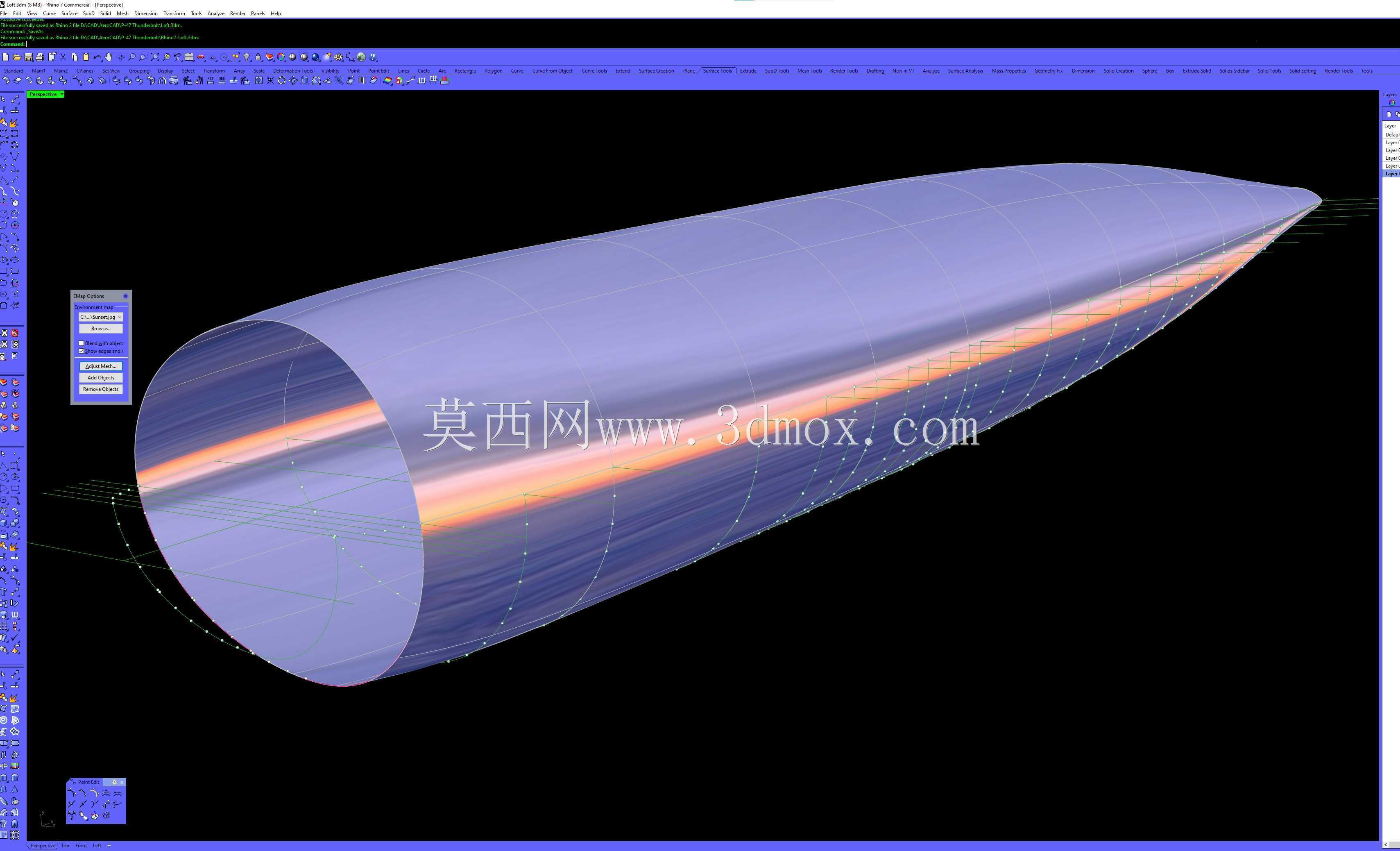

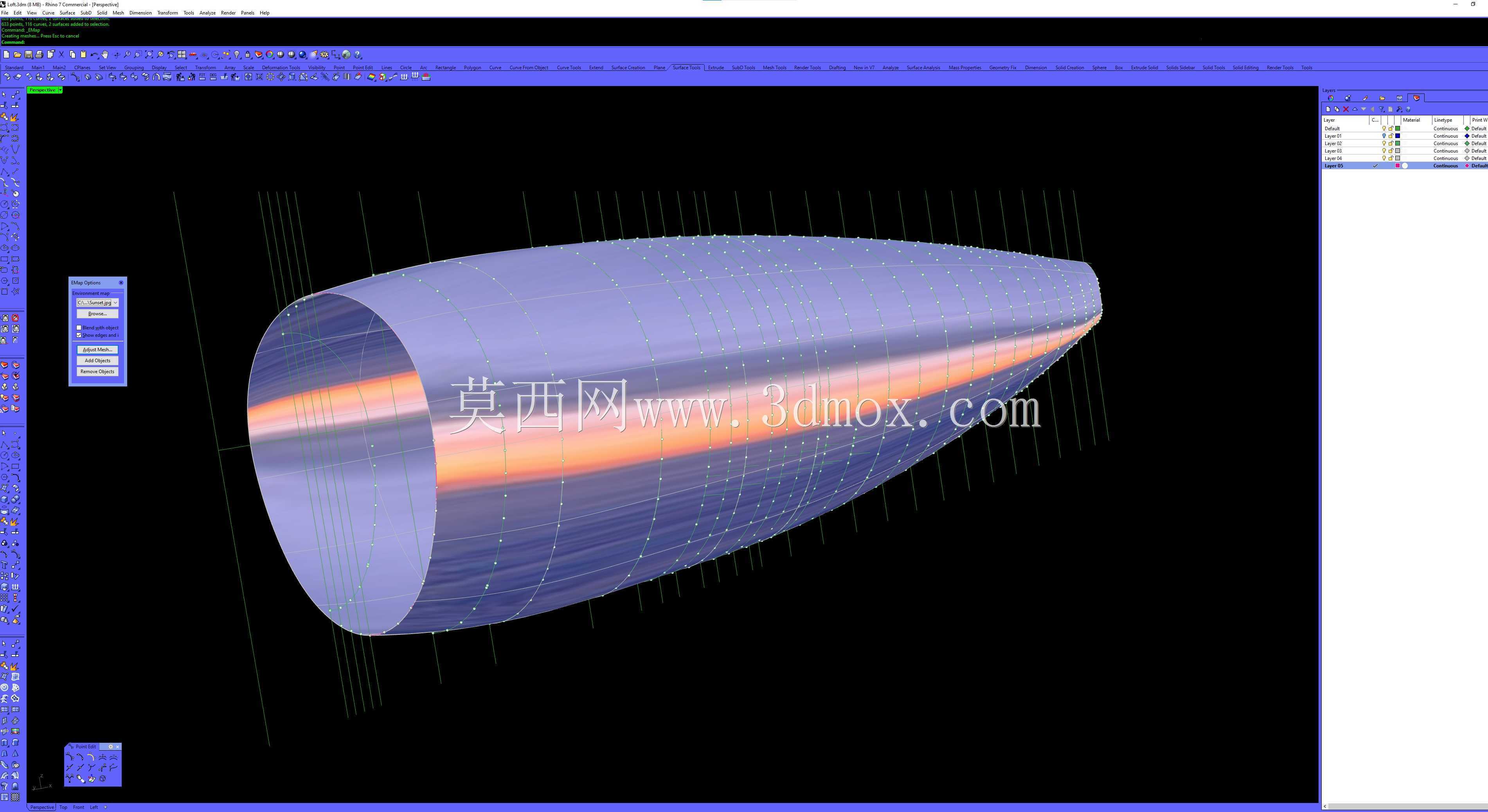

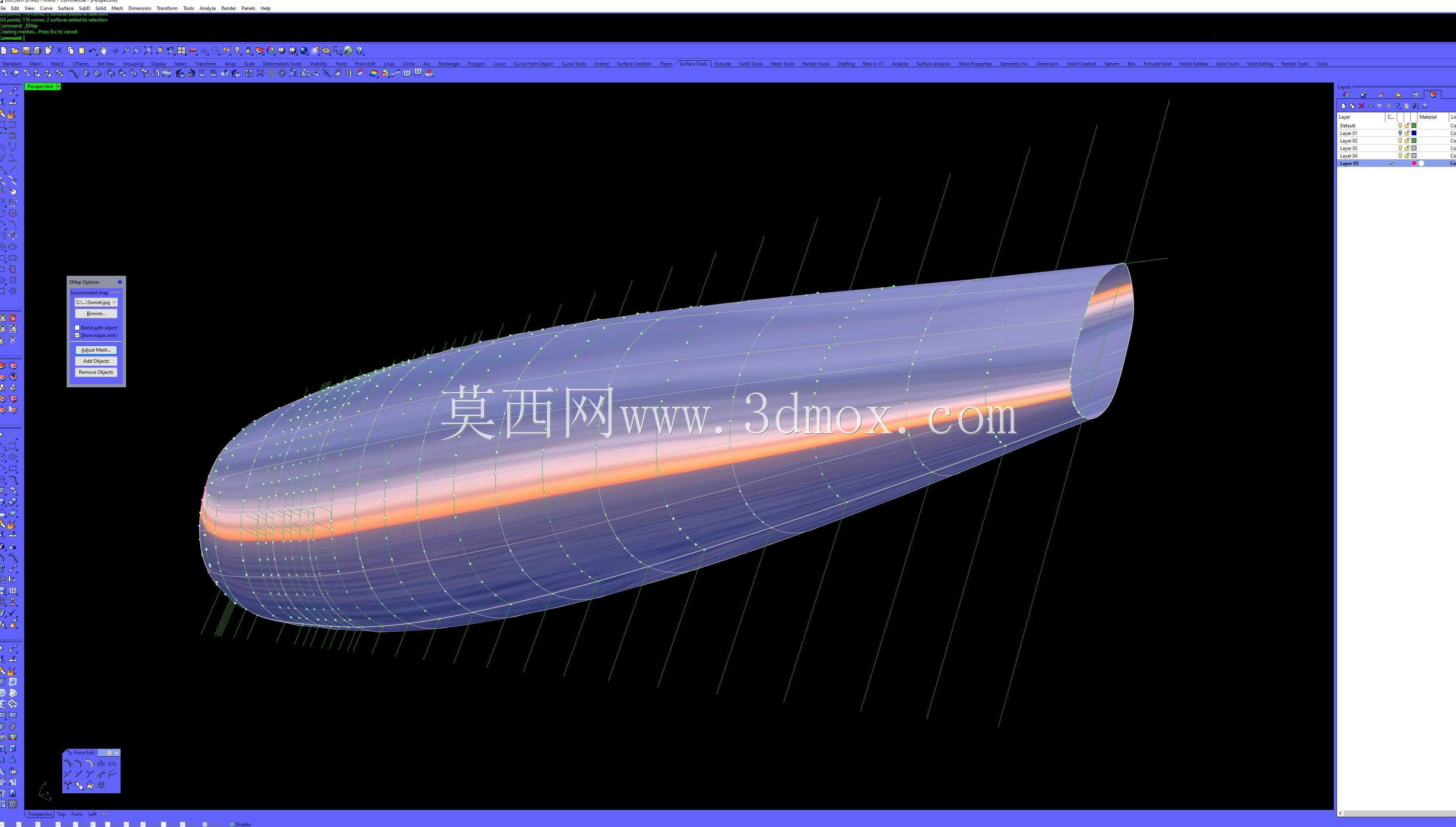

　　在三维建模实现层面，这类曲面的构建需要严格遵循原始图纸的偏移记录，每一个截面线的控制点坐标都需要与图纸标注一一对应，避免出现整体曲面的偏移误差。相较于传统的多截面曲面拼接方式，采用网格控制点生成的整体曲面，在G2连续性上表现更优，曲面的曲率变化更加均匀，不会出现局部曲率突变的问题，这对于后续的数控加工、蒙皮成型工序来说至关重要——如果曲面存在曲率突变，蒙皮拉伸过程中会出现局部变薄甚至开裂的问题，直接导致零件报废。

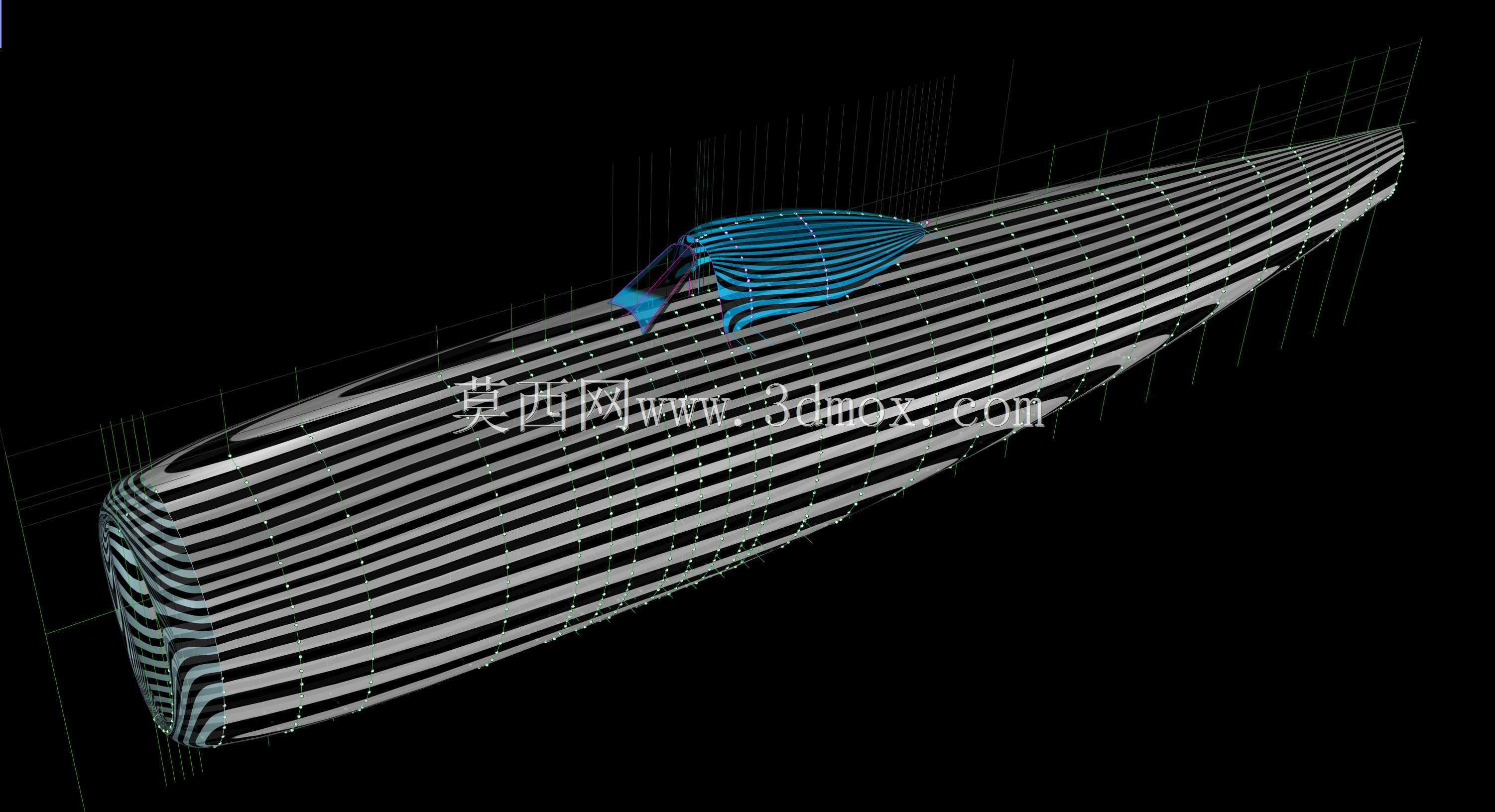

　　在航空维修与复刻场景中，这类高精度的机身曲面模型可以作为复刻零件的检测基准，通过三坐标测量完成现存老旧零件的曲面偏差检测，判断零件是否需要更换或者校形。同时在复古飞行器的复原制造中，这类参数化模型可以直接生成加工代码，用于型架的数控加工，省去传统的手工放样环节，大幅提升复原工作的效率，同时保证零件的外形精度与原始设计一致。需要注意的是，该曲面的控制点权重设置需要经过反复校验，尤其是靠近座舱与尾翼的两个过渡段，权重过大会导致曲面局部凹陷，权重过小则会导致曲面鼓起，都无法满足气动外形的要求，建模过程中需要通过曲率梳工具反复检查每一条截面线的曲率变化，保证整个曲面的曲率过渡平滑无拐点。
