QuickieQ2轻型飞机机身装配定位夹具

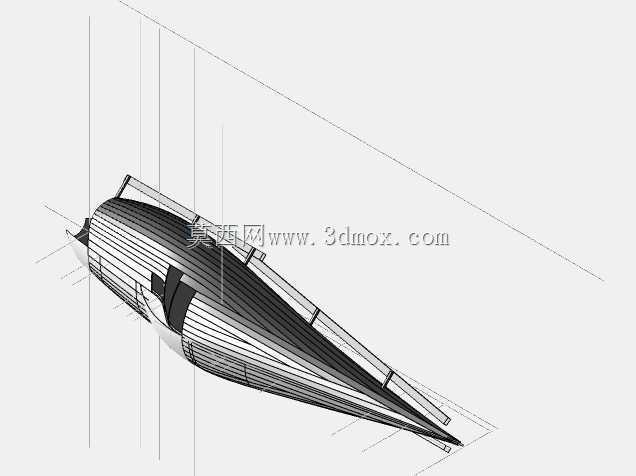

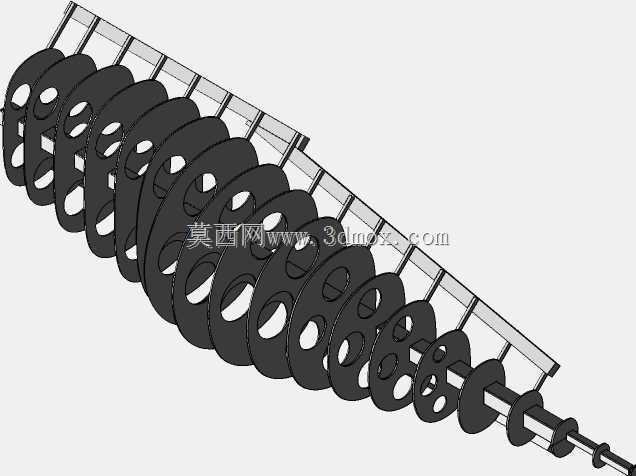

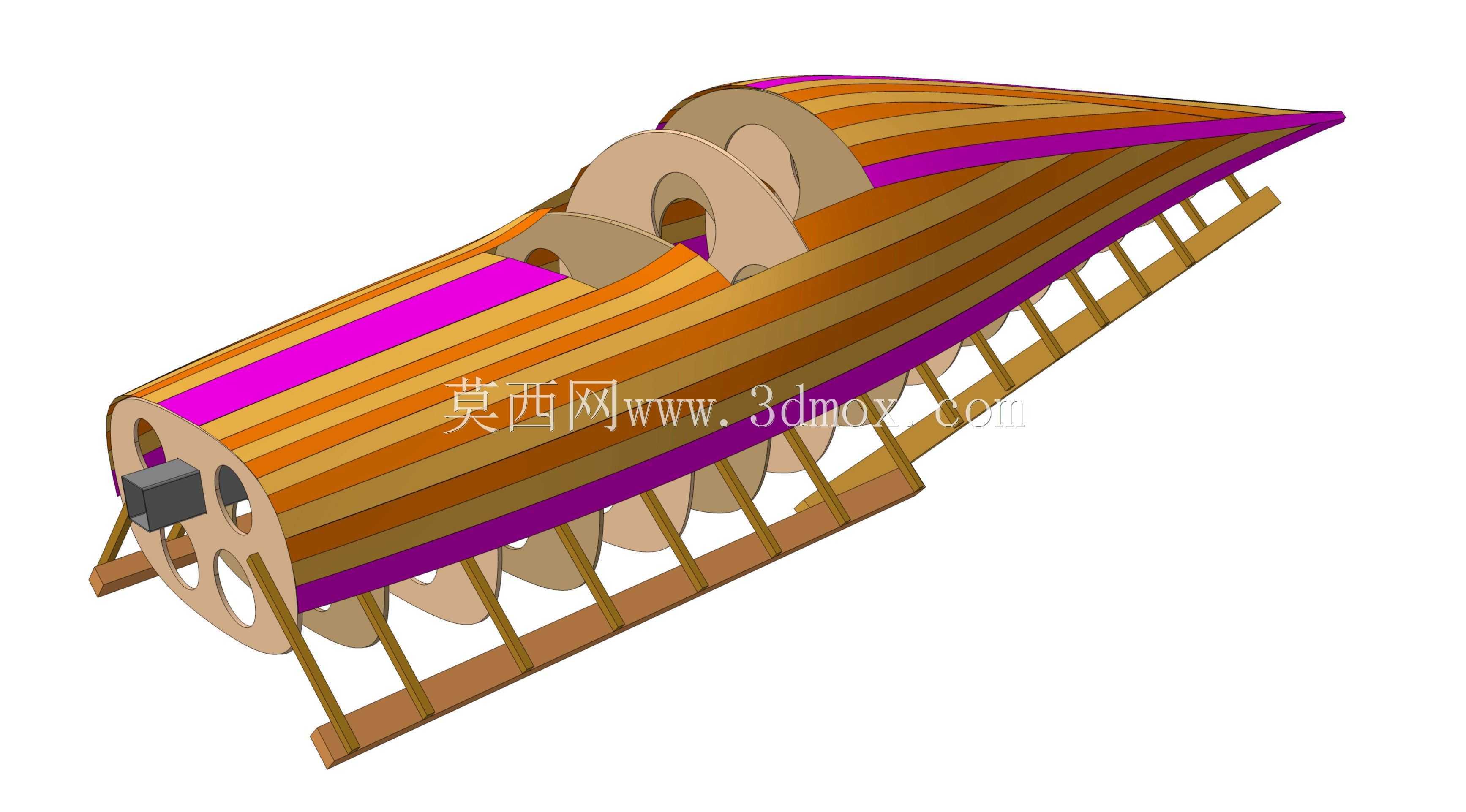

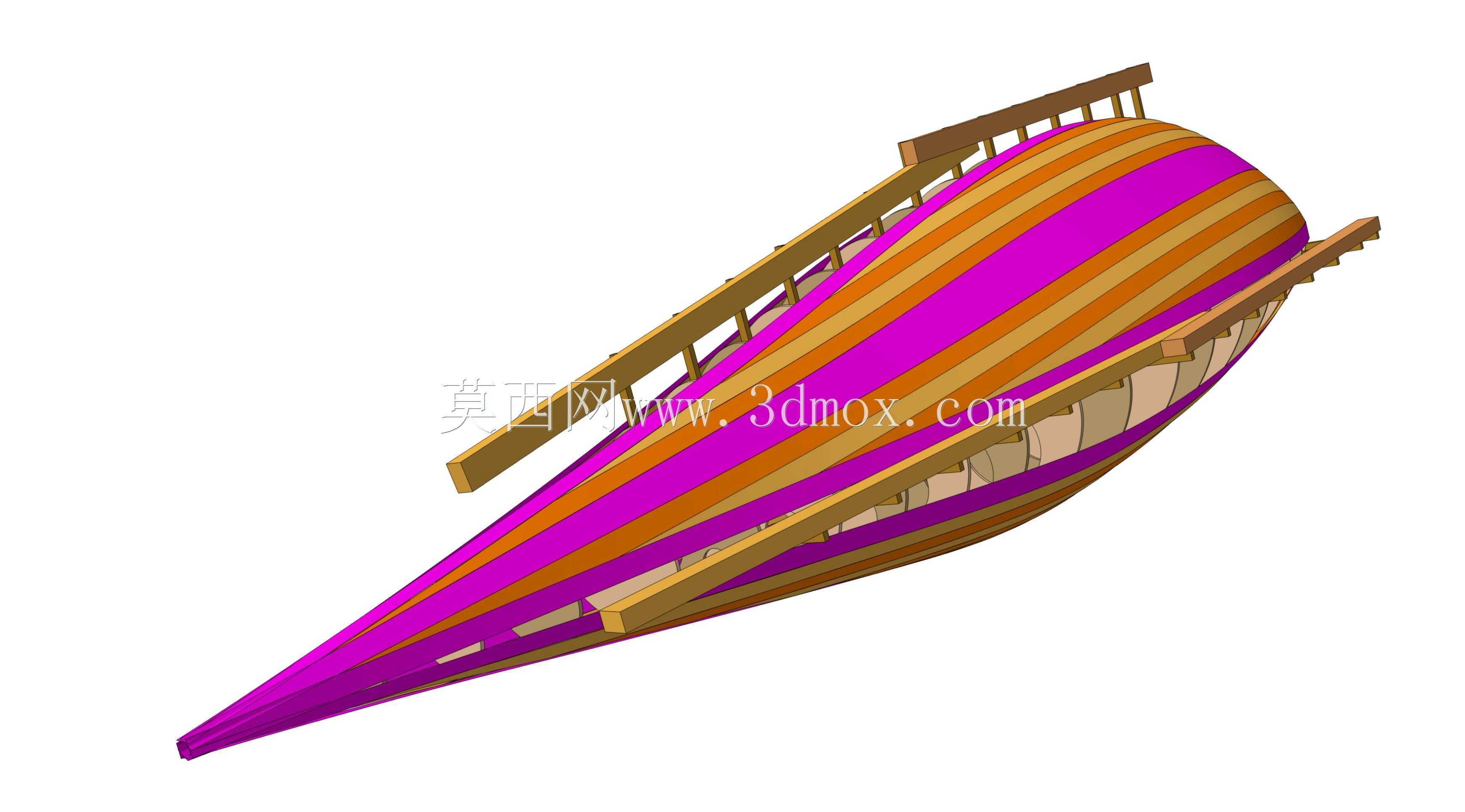

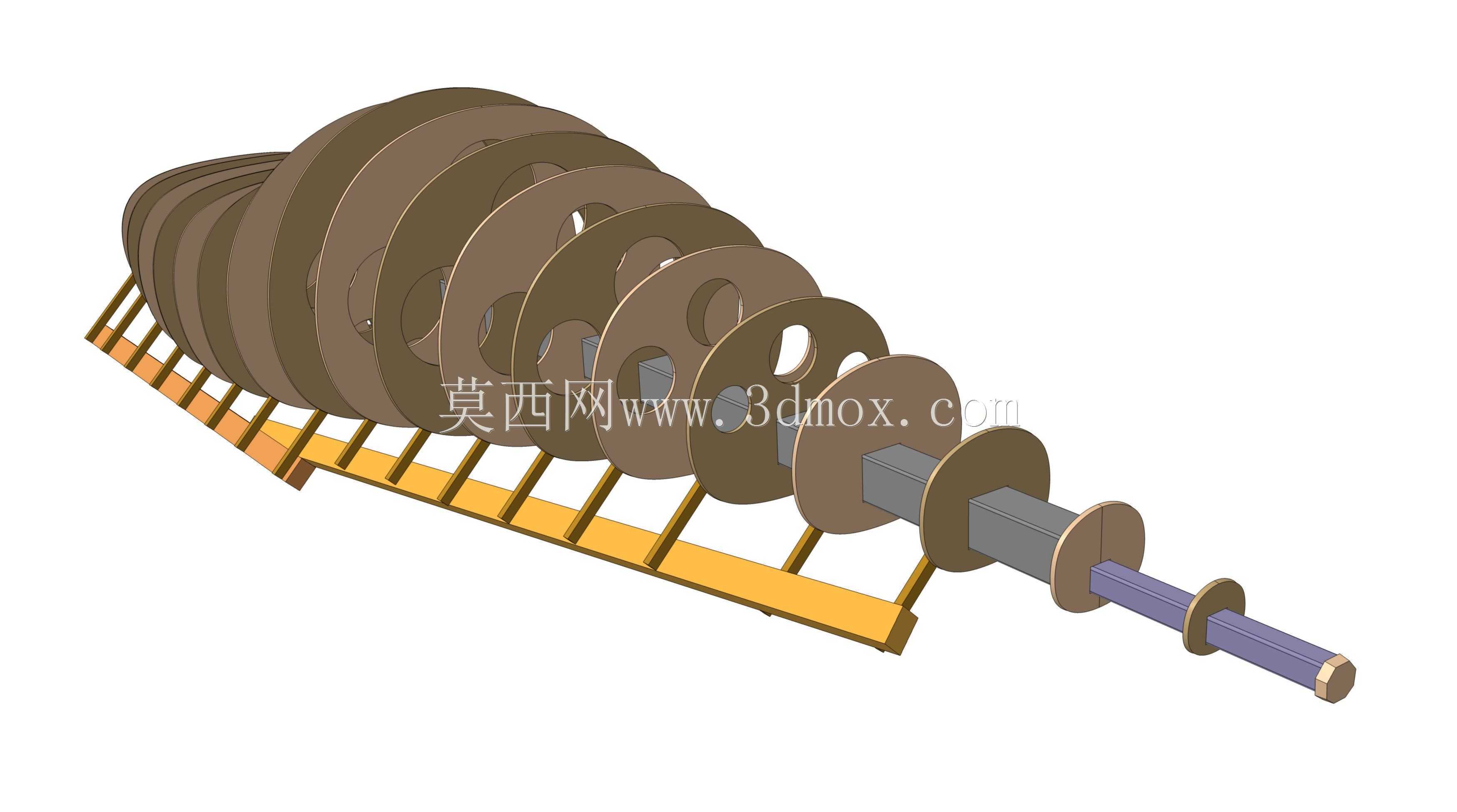

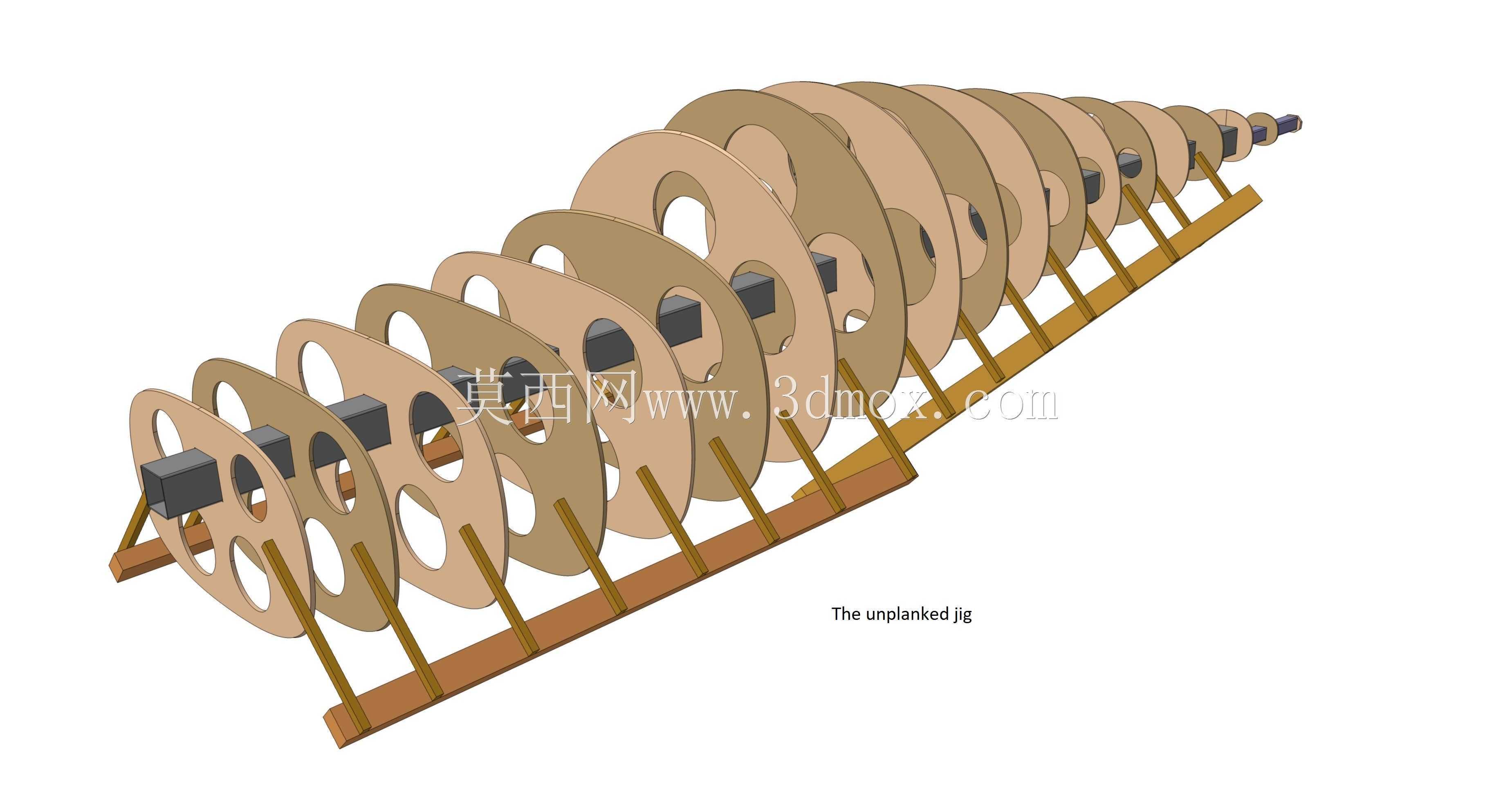

　　这套机身装配定位夹具，主要服务于轻型自制类固定翼飞机的机身段组装工序，针对Quickie系列小尺寸轻型飞机的机身结构特点设计，核心作用是在机身板件、翼梁承力结构的拼接过程中，提供稳定的定位基准，避免手工拼接过程中出现的机身轴线偏移、框板垂直度超差、翼梁安装角偏差等常见装配问题。从结构布局来看，整套夹具采用分体式框板定位逻辑，沿机身纵向轴线等距排布多组仿形定位板，每块定位板的内轮廓完全匹配对应机身站位处的截面外形，定位板中心预留贯穿式方轴安装孔，整根方形定位轴穿过所有框板的中心孔，作为整套夹具的纵向基准轴，保证所有定位板的中心同轴度控制在装配公差范围内，避免各段框板出现中心错位。定位板下方配套倾斜布置的木质承力托架，

　　托架的支撑角度完全匹配机身装配时的作业姿态，让作业人员可以在无需频繁翻动工件的前提下，完成机身侧面、腹板面的连接件安装与胶接作业，托架的支撑腿与每一块定位板的下沿做对应卡位设计，避免装配过程中定位板受侧向力出现偏转位移。在实际应用场景中，这类工装多用于轻型飞机的自制组装、小批量试制环节，尤其是采用泡沫夹芯板、轻木板作为机身蒙皮与结构基材的轻型实验类飞机，由于板材本身刚性有限，脱离定位夹具自由拼接时，很容易因胶接固化过程中的内应力出现机身翘曲、轴线弯曲的问题，直接影响后续机翼、尾翼的安装精度，甚至会改变整机的气动外形，带来飞行安全隐患。这套夹具的设计思路完全围绕装配基准的一致性展开，没有采用复杂的金属焊接机架结构，

　　而是采用板式定位加中心轴串联的形式，一方面降低了工装本身的制作成本，另一方面也方便根据不同的机身截面尺寸，快速更换对应站位的定位板，适配同系列不同改型机型的装配需求。从安装边界来看，整套夹具沿纵向的总长度完全覆盖QuickieQ2机型从机头防火墙到尾椎末端的整个机身长度，定位板的外轮廓尺寸比对应机身截面的最大尺寸单边预留50毫米左右的操作空间，方便作业人员在定位完成后，沿定位板边缘对蒙皮板材进行修边处理，中心定位轴的截面尺寸选用标准规格的方形型钢，保证整根轴的直线度满足装配基准要求，轴的两端预留延伸段，方便在装配作业时将整套夹具固定在工作台面上，避免工装整体出现窜动。在功能特性上，这套夹具除了基础的定位功能外，

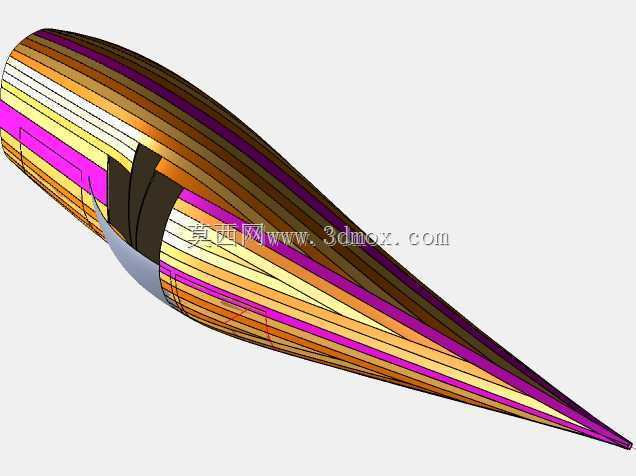

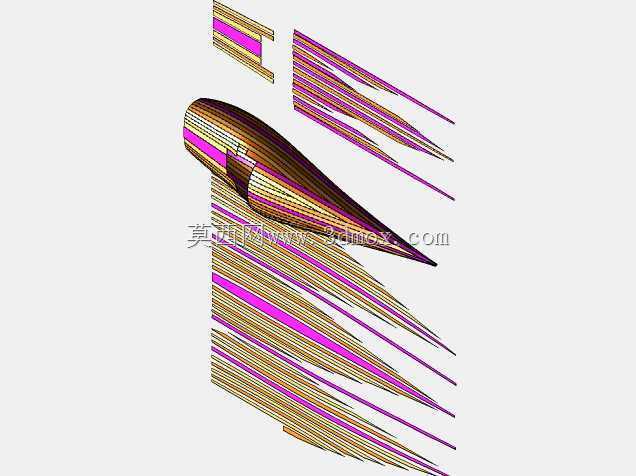

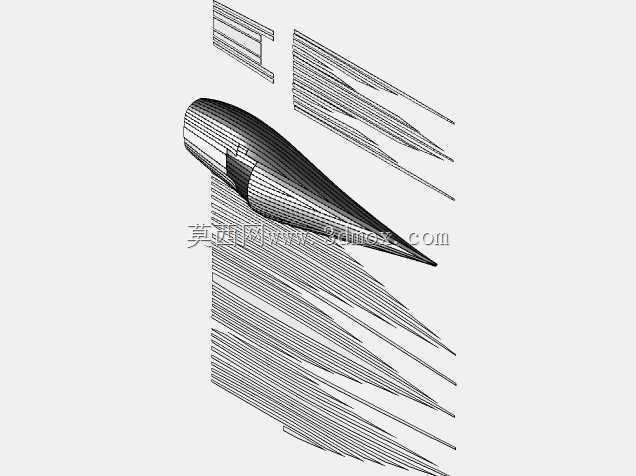

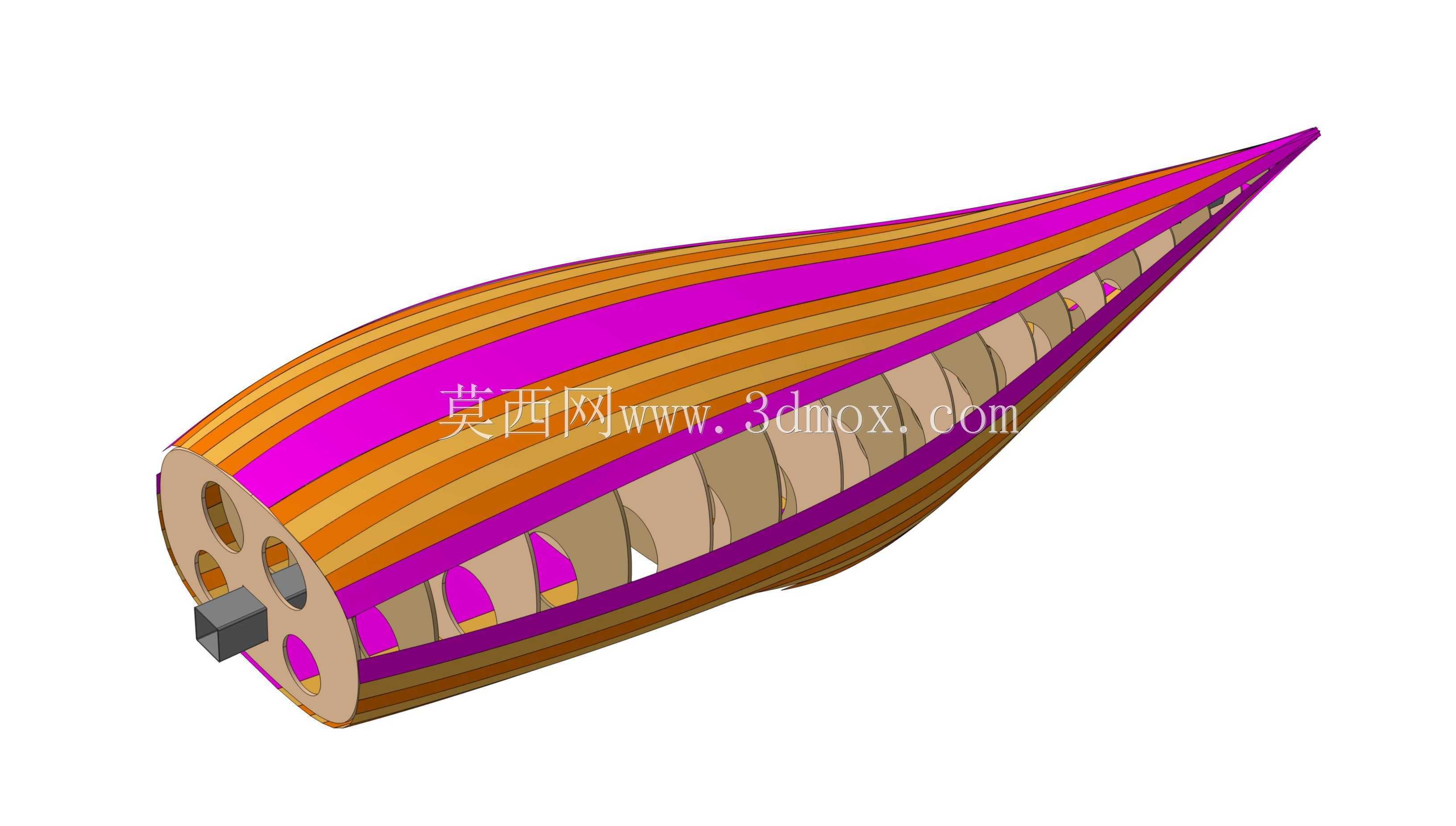

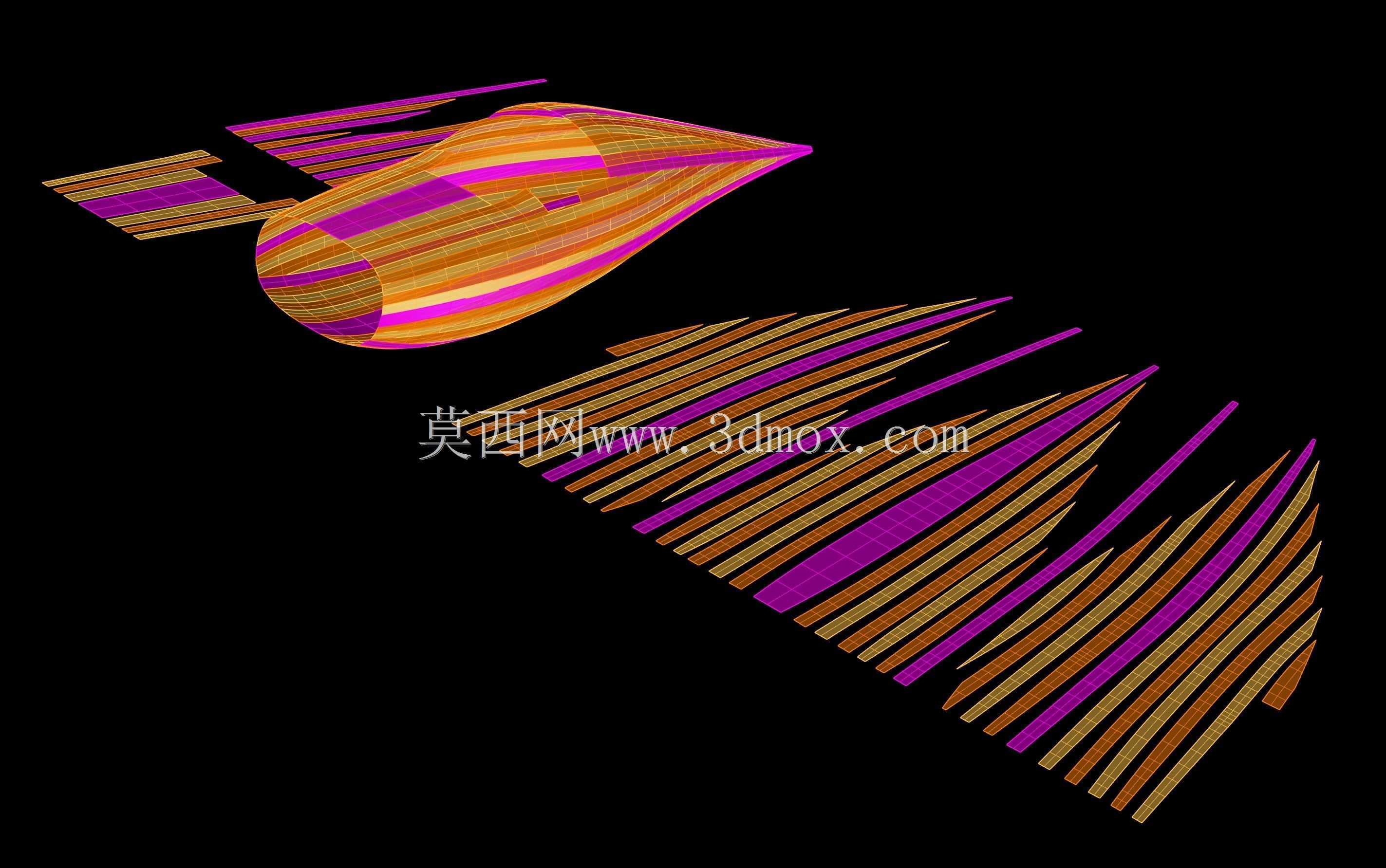

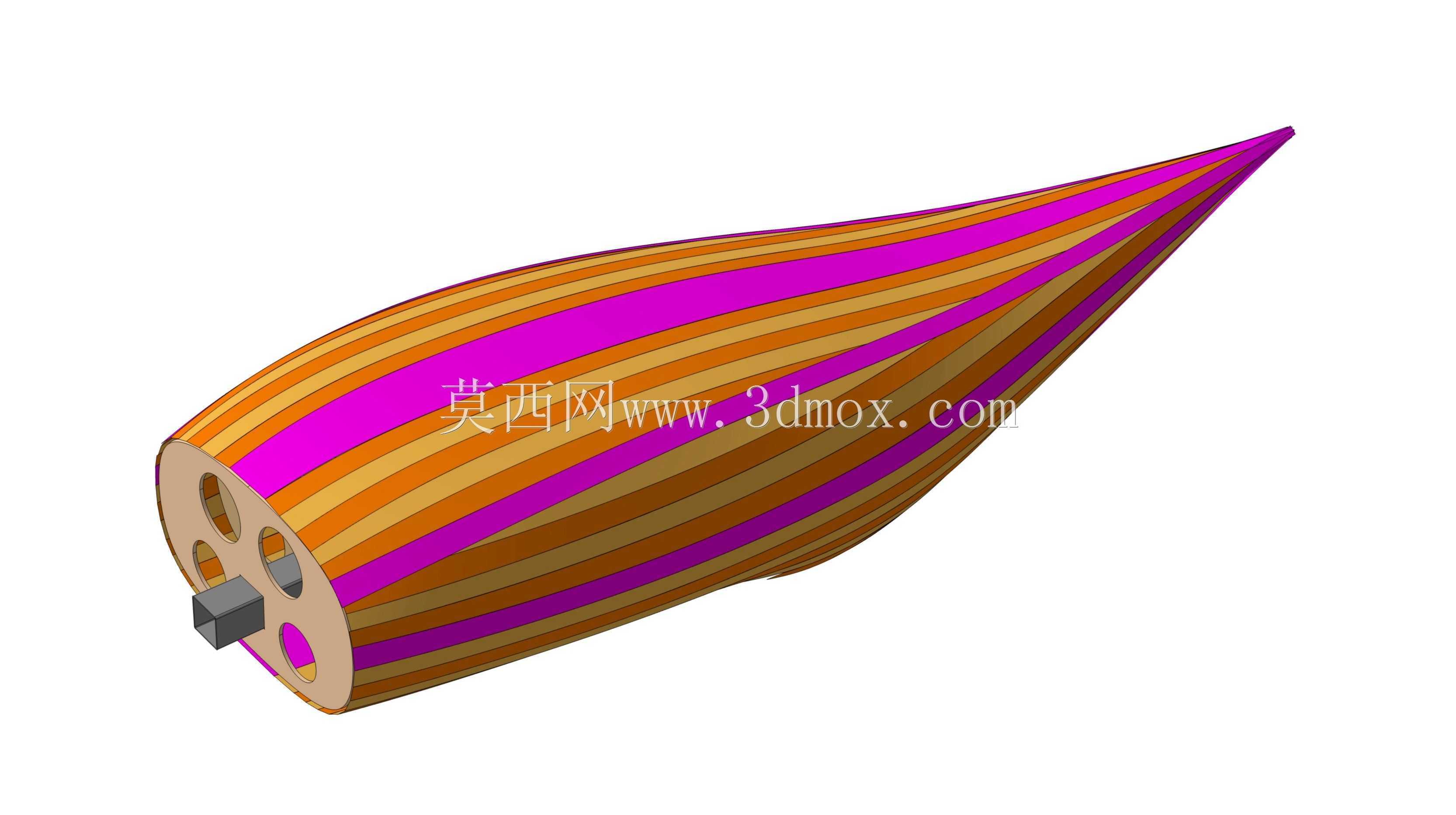

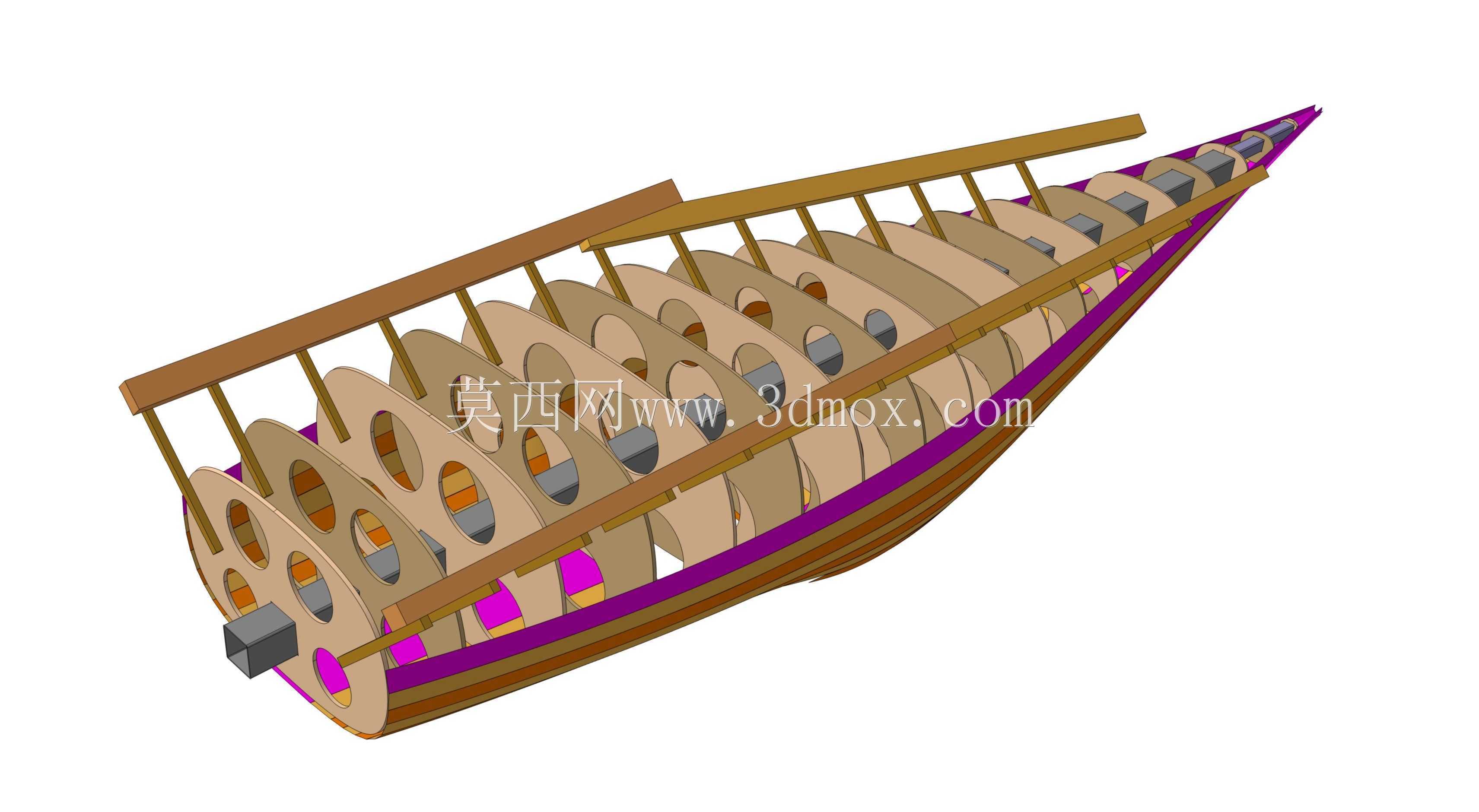

　　还兼顾了蒙皮铺装过程中的导向作用，当作业人员在定位好的框板结构上铺设蒙皮木板时，定位板的外边缘可以直接作为蒙皮修形的基准，无需额外测量划线，就能保证蒙皮铺设完成后，整个机身的外形曲面顺滑过渡，不会出现局部凹陷或者凸起的问题。针对部分批次机身存在的锥度偏差问题，这套夹具的定位板间距可以沿中心轴做小幅调整，适配不同框板间距的装配方案，当需要调整机身局部的框板位置时，只需要松开对应定位板的锁紧件，沿中心轴滑动到对应站位后重新锁紧即可，不需要重新制作整套工装。在实际装配作业流程中，操作人员会先将中心轴水平固定在装配工作台上，再按照机身站位顺序依次将各段定位板穿入中心轴，调整好间距后锁紧固定，之后将提前裁切好的机身框板、承力桁条依次卡入定位板的对应卡槽内，完成骨架的初步定位与胶接，待骨架结构完全固化后，再沿定位板外轮廓铺设蒙皮板材，每一段蒙皮的贴合度都可以通过定位板的边缘进行校验，避免蒙皮与骨架之间出现间隙。整套工装的结构没有复杂的传动或者调节机构，所有定位基准都靠加工完成的定位板轮廓与中心轴的直线度保证，这种设计对于小批量试制、个人自制类的航空装配场景来说，可靠性远高于复杂的可调式工装，不会因为调节机构的间隙引入装配误差，同时工装本身的维护成本极低，只要保证定位板轮廓没有磕碰变形、中心轴没有弯曲，就能长期保持装配精度。
