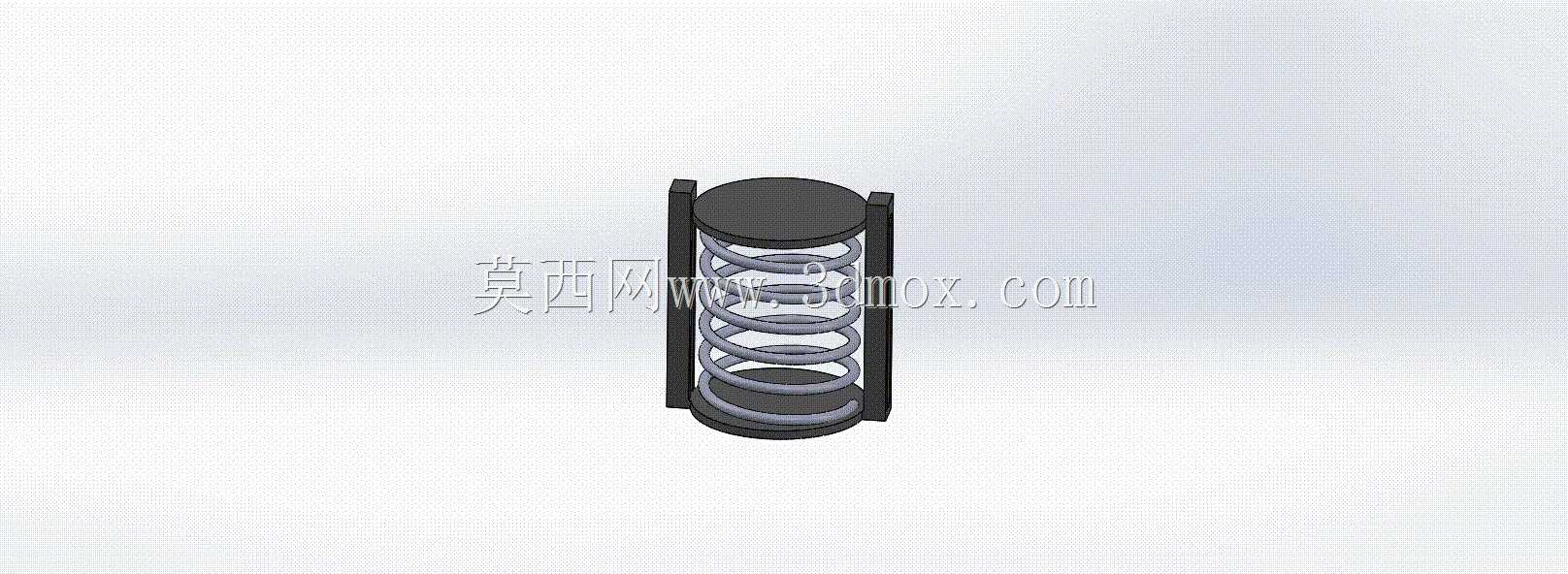

带导向限位结构的圆柱压缩弹性组件

　　在各类需要往复缓冲、行程限位、弹性复位的机械结构场景中，这类带双侧导向立柱的圆柱压缩弹性组件是应用频次极高的基础功能部件，小到自动化产线的工件顶出复位机构、工装夹具的压紧缓冲结构，大到小型设备的隔震支撑、阀门启闭的复位结构，都能见到这类结构的实际落地。不同于无导向的裸弹簧结构，这套组件在弹簧内外侧设置了同轴的圆形上下承托板，两侧搭配平行的导向立柱，从根源上避免了弹簧在压缩过程中出现侧向屈曲、径向偏移的问题，很多刚入行的结构设计人员在选用压缩弹簧时，往往只关注刚度、行程参数，忽略弹簧长径比过大带来的失稳风险，尤其是在压缩行程超过弹簧自由长度30%的工况下，无导向的圆柱弹簧很容易在反复压缩后出现侧弯、永久变形，直接导致整套机构卡滞失效，这套结构的导向设计刚好针对性解决了这个工程痛点。

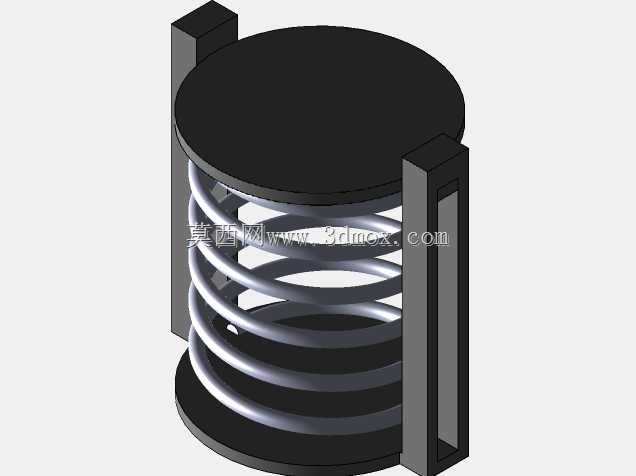

　　从功能特性上看，上下承托板采用等直径圆形结构，板面与弹簧端面完全贴合，保证弹簧受力时端面载荷均匀分布，不会出现局部应力集中导致的弹簧端圈断裂；两侧的导向立柱与上下承托板的安装孔采用间隙配合，既保证承托板可以沿立柱轴向顺畅滑动，又将径向晃动量控制在极小范围内，避免弹簧承受额外的径向剪切力。设计这类组件时，首先要匹配实际工况的载荷需求确定弹簧的线径、中径、有效圈数：线径决定弹簧的承载能力，中径与线径的比值要控制在合理区间避免绕制后残余应力过大，有效圈数则直接关联弹簧刚度与总行程，同时要预留10%-15%的预压量，避免弹簧在初始安装状态下出现松动窜动。

　　导向立柱的直径选择需要结合承托板的滑动行程确定，长行程工况下要适当加大立柱直径，提升立柱的抗弯刚度，避免立柱受侧向力出现弯曲变形，立柱两端的固定端要设置可靠的限位结构，防止上下承托板在弹簧弹开时脱出立柱。安装边界方面，上下承托板的外径略大于弹簧外径，安装时只需要保证承托板的安装面与导向立柱垂直，就能保证整套组件的运行顺畅，不需要额外加工复杂的弹簧安装沉孔，降低了配合面的加工精度要求；组件的整体径向尺寸由承托板外径决定，轴向安装尺寸需要结合弹簧自由长度、预压量、最大压缩行程综合计算，要保证在最大压缩工况下，弹簧的圈与圈之间仍保留微小间隙，避免弹簧并圈后出现刚性冲击。

　　在实际选型应用中，这类带导向的弹簧组件特别适合安装空间紧凑、无法设置长导向套的工况，比如小型气动执行机构的复位端、电子设备的减震支撑位、自动化检测设备的探针缓冲结构，相比裸弹簧搭配独立导向套的分体式设计，这套集成式组件的装配效率更高，装配累积误差更小，不需要在装配时反复调整弹簧与导向套的同轴度。很多现场运维的反馈也显示，带导向结构的弹簧组件平均无故障运行周期比无导向裸弹簧高4倍以上，尤其是在高频往复运动的工况下，侧向失稳导致的弹簧失效占比从原来的60%以上降到不足5%。设计建模过程中，弹簧的螺旋升角、端圈并紧磨平的结构都要按照实际加工工艺还原，不能简单用等距螺旋线直接生成实体，要考虑端圈与承托板的贴合面是经过磨平处理的，保证仿真分析时的接触应力计算结果与实际工况一致；导向立柱与承托板的配合间隙要根据加工公差合理设置，既要避免间隙过大导致的晃动，也要防止间隙过小在热胀冷缩时出现卡滞。
