手动螺旋压紧式机械台钳结构设计

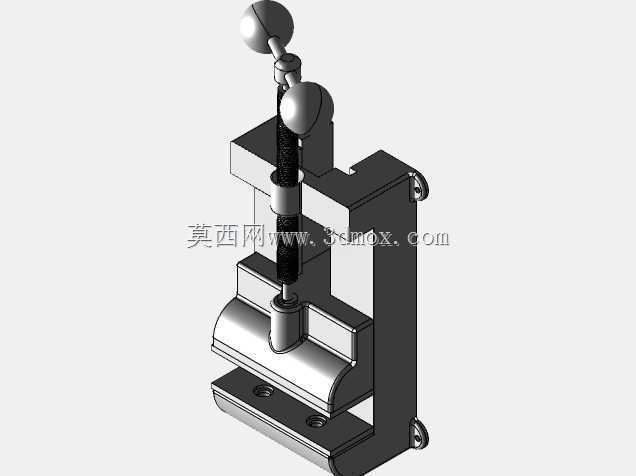

　　在钳工实训、小型零件铣削、钻孔、攻丝以及零部件修配场景中，手动台钳是工位上最基础也最高频使用的夹持工装，区别于液压或气动夹紧的自动化夹具，这类纯机械结构的台钳无需外接动力源，完全依靠人力操作即可完成不同规格工件的装夹固定，适配零散小批量加工、设备维修、样件试制等灵活作业场景。从结构组成来看，这款台钳采用经典的螺旋进给压紧方案，整体由固定钳身、活动压块、传动丝杠、操作手柄、导向限位结构以及安装底座几个核心部分构成，固定钳身采用L型一体式铸造结构设计，竖直段为丝杠提供安装支撑，水平段作为固定夹持面同时承担底座安装功能，这种一体式结构能有效避免拼接式结构在大夹紧力下出现的连接形变，保证夹持刚性。活动压块与丝杠端部采用铰接式连接，

　　配合钳身内侧的导向槽约束，丝杠转动时活动压块仅沿夹持方向做直线进给，不会随丝杠同步转动，保证压块工作面始终与固定夹持面保持平行，避免装夹工件时出现偏斜、翘边问题。操作端采用双球头手柄设计，相比单臂手柄，双球头结构在施加相同操作力时能获得更大的拧紧力矩，同时操作人员可根据操作空间选择任意一个球头施力，在工位空间受限的场景下也能顺利完成夹紧与松卸动作，手柄球头采用光滑圆弧过渡，长时间操作也不会出现硌手问题，符合手动工具的人机工程设计要求。传动部分采用梯形螺纹丝杠，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨性能更好，能承受更大的轴向载荷，同时具备一定的自锁性能，当夹紧力达到作业要求后停止转动手柄，丝杠不会因工件的反作用力出现自行回松，

　　保证加工过程中夹持状态稳定，不会出现工件移位导致的加工偏差甚至安全隐患。夹持工作面设计为平面带浅防滑纹结构，既可以保证平整工件的夹持贴合度，也能在夹持表面粗糙度较低的金属工件时提供足够的摩擦力，避免工件受切削力时出现滑动，针对异形工件的装夹需求，压块与固定钳身的夹持面也预留了软钳口的安装螺孔，操作人员可根据加工需求更换铜质、铝质或者尼龙材质的软钳口，避免装夹表面精度要求高的工件时夹伤工件表面。安装底座部分设计有两个贯通的安装螺栓孔，可通过T型螺栓直接固定在钳工工作台、钻床工作台或者铣床工作台上，安装孔的间距适配多数常规工装平台的T型槽间距，无需额外制作转接板即可完成安装固定，钳身两侧还设计有吊装环结构，针对大规格台钳的转场搬运，可通过吊环配合起重设备完成移位，避免人工搬运时出现砸伤风险。从设计逻辑上看，这款台钳没有多余的复杂结构，所有部件都围绕“稳定夹持、操作便捷、耐用易维护”的核心需求设计，丝杠与钳身的配合部位设计有可拆卸的轴套，长期使用出现磨损后仅需更换轴套即可恢复配合精度，无需整体更换钳身，大幅降低后期维护成本；活动压块与丝杠的连接部位设计有润滑注油孔，定期加注润滑脂即可降低螺纹副与导向面的磨损，延长设备使用寿命。在实际使用过程中，这类台钳的夹持范围覆盖从几毫米的小型销类零件到百余毫米的块状零件，可满足绝大多数常规小型机械零件的装夹需求，相比快速夹紧类夹具，螺旋进给的结构可以更精准地控制夹紧力大小，针对薄壁类、易变形零件，

　　操作人员可通过手柄的反馈力控制夹紧程度，避免夹紧力过大导致工件变形；针对毛坯件或者表面不平整的工件，也可以通过调整进给量保证夹持稳固，不会因为工件表面存在微小起伏就出现夹不紧的问题。从安装边界来看，台钳整体的底座轮廓尺寸适配常规钳工工位的安装空间，安装后钳口的高度距离工作台面约150毫米，符合操作人员坐姿作业时的操作高度，长时间进行锉削、划线等作业时也不容易出现手臂疲劳；钳身的竖直方向高度不会遮挡钻床、铣床的主轴作业行程，安装在机床上使用时不会出现干涉问题。导向结构的间隙设计经过反复校核，既保证活动压块进给顺畅无卡滞，又将配合间隙控制在合理范围内，避免夹持工件时活动压块出现翘头，保证上下边缘的夹持力均匀，不会出现工件下端夹紧、上端虚夹的问题。丝杠的行程设计充分考虑常规零件的装夹需求，最大开口量可满足多数中小型零件的装夹要求，无需频繁调整台钳的安装位置即可完成不同尺寸零件的装夹作业，提升工位作业效率。
