机架柱式安装连接支架三维结构设计

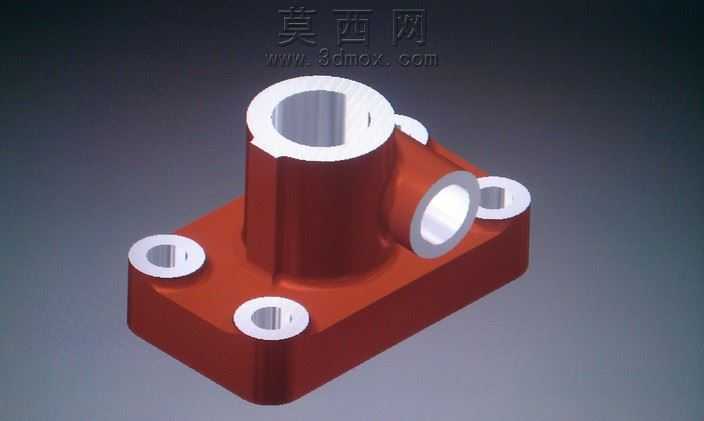

本作品为机架柱式安装连接支架，采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械设计通用规范，以基准面、基准轴为定位参照，通过草图绘制、特征拉伸、切除、孔特征创建等步骤完成整体结构搭建，所有特征参数均可根据实际装配需求进行调整修改，具备良好的参数可编辑性。模型渲染阶段采用金属材质表现方案，主体基座与主立柱部分赋予暗红色金属漆材质，模拟工业铸件经表面喷涂处理后的质感，材质参数调整了漫反射粗糙度、高光反射强度与环境反射比例，还原金属漆面细腻的光泽层次；所有安装孔的内孔壁、孔口端面赋予亮银色金属材质，模拟机加工后裸露金属的光洁表面，通过材质区分清晰展现零件的加工面与非加工面差异，提升模型的视觉辨识度。结构设计上，零件底部为矩形安装基座，基座上均匀分布四个带沉台的通孔安装位，用于将支架整体固定在安装基面，沉台设计可容纳螺栓头部，保证安装后表面平整无凸起；基座上方垂直设置主空心圆柱立柱，作为支架的主体支撑结构，立柱侧壁延伸出两个不同朝向的侧接空心圆柱接口，接口端面同样设置安装孔位，用于外接其他功能构件，主立柱与侧接接口、基座之间均设置圆角过渡结构，避免应力集中，符合机械零件的结构工艺性要求。设计思路围绕多方向管路或轴类构件的转接固定需求展开，兼顾安装稳定性与接口拓展性，整体结构紧凑，各安装孔位的位置度、孔径参数均参照通用机械安装标准设定，可直接用于机械装配场景的结构验证、安装干涉检查以及工程图导出，模型几何拓扑完整，无破面、重叠面等建模缺陷，可直接导入其他三维软件进行后续的仿真分析或加工编程使用。
