轻型上单翼通航飞机整机结构数模

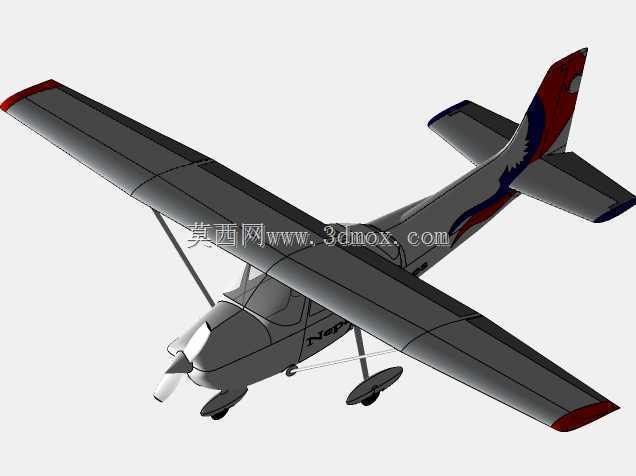

　　这套数模围绕轻型上单翼通用航空飞机展开，整机采用前置螺旋桨动力、平直机翼、常规尾翼与前三点式起落架布局，适合用于飞行原理教学、机体结构拆解、装配关系校核以及航空类机械设计演示。模型把机身、机翼、垂尾、平尾、动力舱、风挡、起落架和轮组等部件集中表达，能够直观呈现小型固定翼飞机从外部气动外形到主要承力构件之间的空间关系。

　　从实际使用场景看，这类轻型飞机主要承担短途飞行训练、低空观光、私人通勤、航拍摄影和航空科普等任务。上单翼布局的优势在于机翼离地较高，地面滑行时对不平整跑道的适应性更好，机翼下方视野遮挡较少，同时机身吊挂在机翼下方，有利于获得较好的升力稳定性。对于教学和结构设计人员而言，该布局也便于观察机翼主梁、机身连接区、尾翼支撑关系以及起落架安装位置，不必像下单翼飞机那样额外考虑机翼与地面人员、设备之间的干涉。

　　外形处理上，机身采用由机头向尾梁逐渐收窄的流线型轮廓。机头区域保留螺旋桨桨叶与桨毂的简化造型，能够表达拉力轴线与机身纵轴的相对位置；座舱段设置透明风挡和侧窗轮廓，用于明确飞行员视野范围和座舱开口边界；后部机身向垂尾方向平滑过渡，兼顾气动减阻与尾梁承力需求。机翼为大展弦比平直翼，翼尖带有端部色带区分，翼面与机身顶部连接，能够体现上单翼飞机常见的中央翼盒、支撑件和机身对接思路。

　　尾翼部分采用垂直安定面与水平安定面组合，垂尾位于机身末端上方，平尾布置在尾部两侧，外形简洁，便于分析航向稳定与俯仰稳定面的相对面积。模型中尾翼外形保留了曲面过渡和边缘厚度，不是单纯薄片结构，这对后续做尾翼骨架、蒙皮分区、舵面铰链位置讨论有参考价值。若用于课程设计，还可以在此基础上继续拆分方向舵、升降舵、翼肋、翼梁和蒙皮，使外部气动模型进一步扩展为可制造层面的结构模型。

　　起落架采用前三点式配置，机头下方设置前轮，机身下部左右布置主轮。前三点起落架在地面滑跑时方向稳定性较好，机头不易因制动或阵风出现倒扣风险，也更适合初学者理解飞机地面姿态。数模中支柱、轮轴、轮胎和机身连接点均有明确位置，可用于检查起落架收放或固定安装时的运动包络。若作为固定起落架方案，设计重点集中在支柱受力路径、轮胎与机身下部间隙、转弯时前轮偏转空间以及起降冲击载荷向机身框架的传递。

　　建模思路上，整机没有把内部管路、线束和细小标准件全部堆入，而是优先保证外形连续、部件分区清楚和装配关系可读。机翼与机身的相交区域、尾翼与尾梁的接合区域、风挡与座舱壳体的贴合区域，都适合作为曲面建模和实体分割练习的重点。对于结构工程师来说，可以沿着外蒙皮向内建立翼梁、隔框、长桁和地板梁；对于教学用户，则可以直接利用现有部件做爆炸视图，展示飞机从机头动力段到尾部安定面的组成逻辑。

　　安装边界方面，整机占用空间主要由翼展、机身长度和垂尾高度决定。机翼沿左右方向展开，是最大横向边界；螺旋桨桨尖到尾翼末端构成纵向边界；垂尾顶端到地面轮胎接地点构成垂向边界。进行装配校核时，需要重点关注螺旋桨旋转面与前起落架之间的安全距离、机翼下方人员通行空间、主起落架轮距对地面稳定性的影响，以及尾翼在停机姿态下与地面设备的间隙。若把该数模放入虚拟机库、维修工位或教学展示场景，还应围绕翼展预留两侧操作空间，围绕机头预留螺旋桨安全区域，围绕机身侧面预留登机和维护通道。

　　在功能表达上，模型虽然以整机外观为主，但各部件的比例关系能够支持多种工程讨论。机翼面积和翼展可用于低速起降性能的定性分析；机身截面变化可用于讨论座舱空间与气动阻力之间的平衡；尾翼力臂长度可用于说明安定面布置对操纵稳定性的影响；起落架轮距和重心投影关系则可用于判断地面转弯、刹车和侧风滑行时的稳定性。通过这些结构特征，数模不只是一个静态展示体，更能作为轻型飞机总体布置、部件认知和三维结构训练的基础对象。
