航空双叶螺旋桨旋翼结构三维造型

　　这套双叶螺旋桨造型面向小型低空飞行器的推进端结构设计，覆盖航模验证机、多旋翼平台、固定翼小型验证机以及教学演示样机的旋翼选型场景。螺旋桨作为飞行器直接产生轴向拉力的核心部件，其工作逻辑是通过桨叶旋转扰动空气，将动力轴输出的扭矩转化为沿轴向的推进力，桨叶自身的翼型曲面、扭转分布、叶尖修形与桨毂安装结构，直接决定飞行器的拉力输出效率、巡航能耗、振动水平与飞行稳定性。

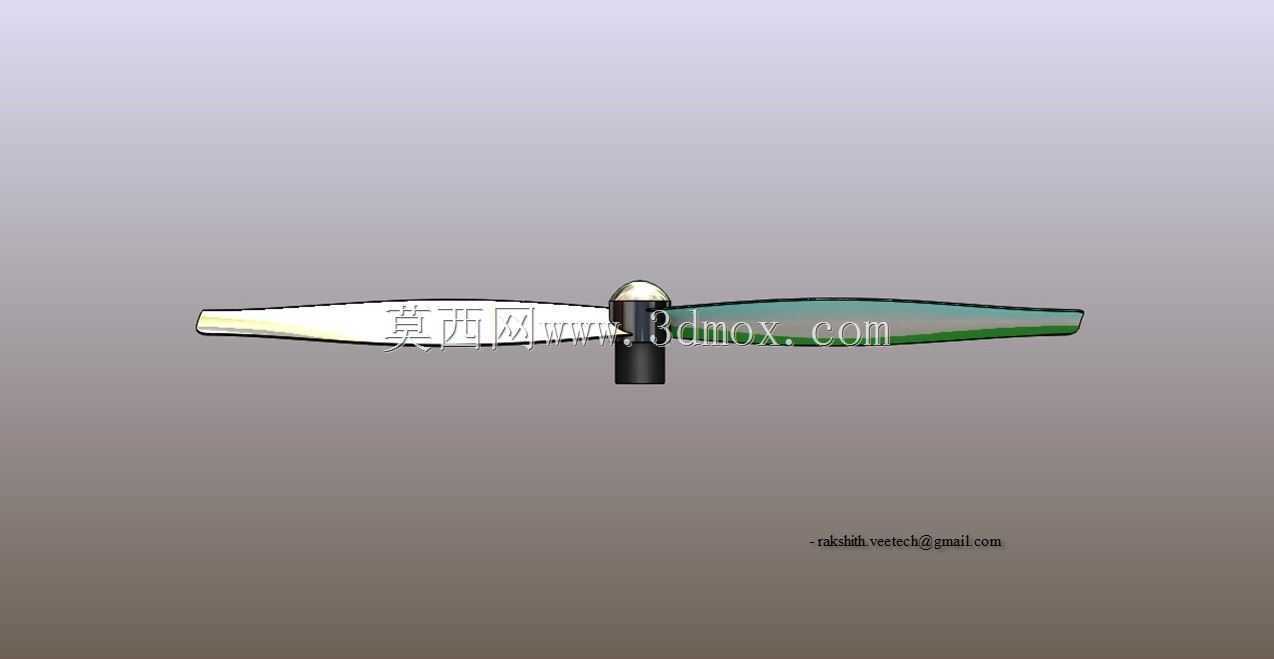

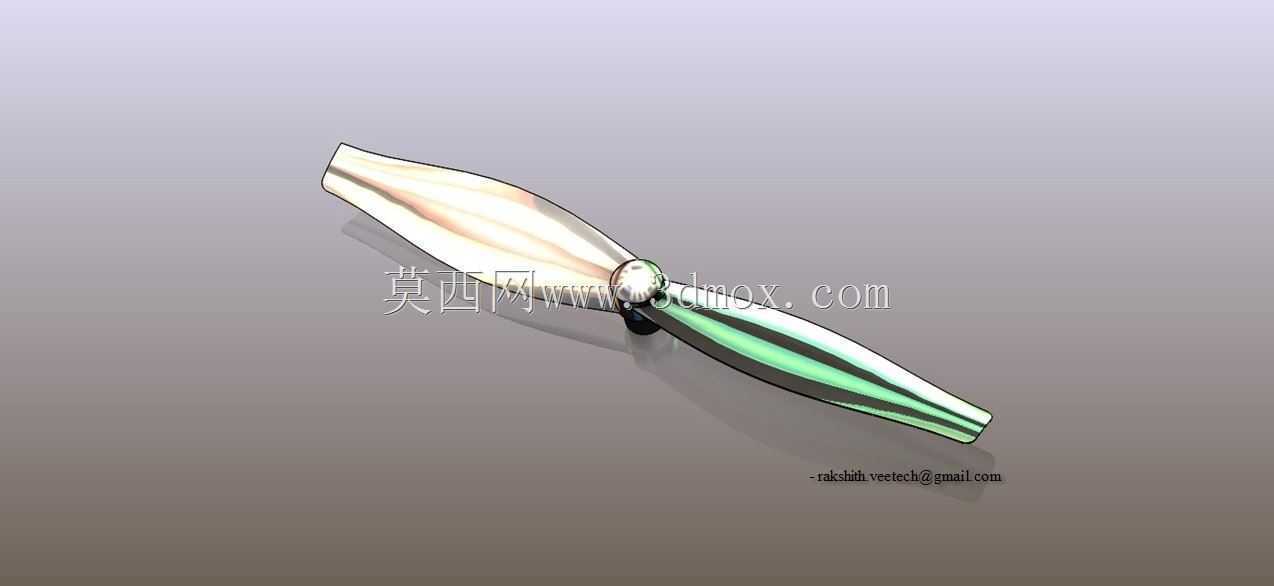

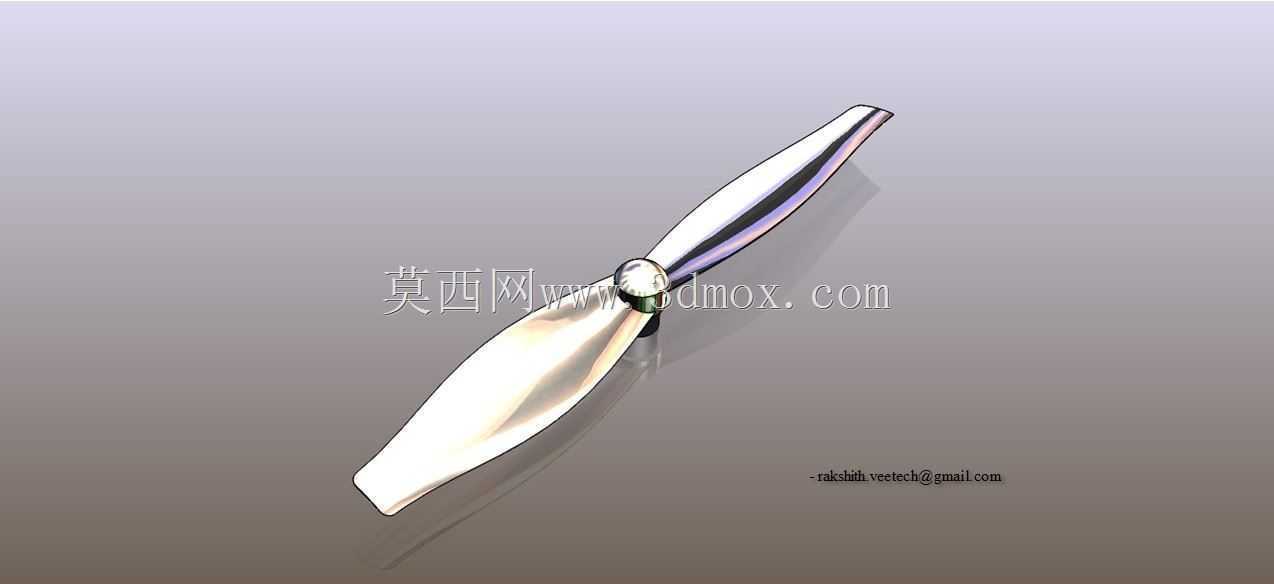

　　从结构组成来看，整套部件分为两片对称布置的桨叶与中心桨毂安装座两部分。桨叶采用大展弦比细长翼型布局，从根部向叶尖方向弦长逐步收窄，叶尖做圆弧过渡修形，既能够降低旋转过程中叶尖的涡流诱导阻力，也可以削弱叶尖气动噪声；桨叶沿展向设置连续变化的扭转角，根部安装段翼型安装角更大，向叶尖方向安装角逐步减小，匹配旋转时不同展向位置的线速度差异——靠近桨毂位置线速度低，需要更大桨距角保证足够迎角，叶尖位置线速度高，减小桨距角可避免局部迎角过大引发气流分离，让整片桨叶在额定转速下各截面都处于较优的气动工作区间。桨叶表面为连续光滑曲面，无明显台阶与折角，保证气流沿翼面平顺流动，降低型面阻力。

　　中心桨毂部分采用一体化短圆柱座结构，下端设置与动力输出轴匹配的安装定位孔，端面预留锁紧贴合面，装配时可直接套在驱动电机或发动机的输出轴上，通过轴向锁紧件压紧固定，保证桨毂与动力轴的同轴度，避免旋转时出现偏心晃动。两片桨叶在桨毂两侧呈180度对称布置，质心落在旋转轴线上，动平衡余量控制在小型旋翼的常规允许范围内，高速旋转时不会产生额外的偏心振动，能够降低机身框架的疲劳载荷，也能提升飞控系统的姿态控制精度。

　　实际工程应用中，这类双叶螺旋桨多用于小起飞重量的电动无人机、航模飞机以及航空教学试验台。在选型匹配阶段，需要先确认动力端的输出轴直径、轴端锁紧方式与桨毂安装孔的配合尺寸，保证安装后无径向间隙；再结合飞行器的全机重量、巡航速度、设计拉力需求匹配桨叶的直径与桨距范围，安装边界上要保证桨叶旋转平面范围内无机身结构、机载设备遮挡，叶尖与机身构件之间预留足够的安全间隙，避免高速旋转时发生碰擦。曲面建模过程中，先搭建桨叶的展向基准骨架，在不同展向截面绘制对应翼型轮廓，通过放样融合生成连续桨叶曲面，再对叶根与桨毂的衔接位置做圆角过渡，消除应力集中棱角；桨毂部分按照轴装配合规尺寸建模，保证安装定位面的形位精度，整体造型既还原了旋翼的气动外形特征，也可直接用于后续的气动仿真校验、3D打印样件制作与装配干涉检查，帮助结构设计师快速验证旋翼与动力系统、机身框架的匹配合理性。
