轻型双尾撑长航时航拍无人机结构

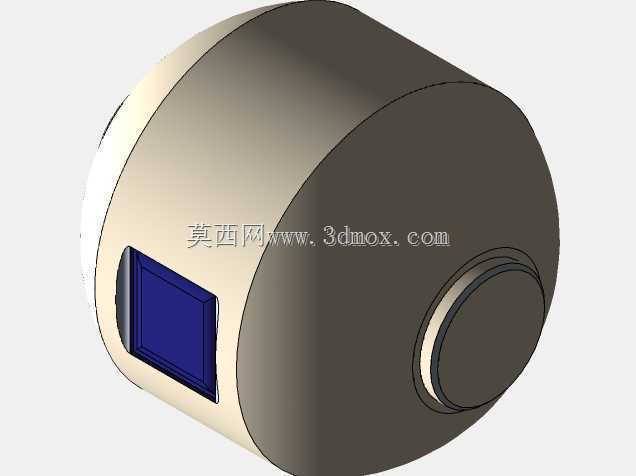

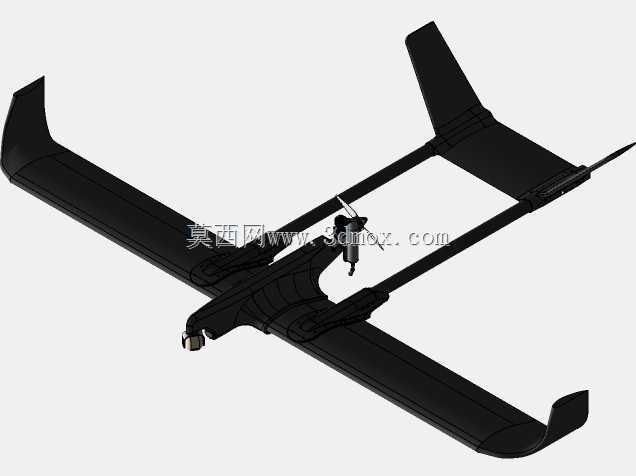

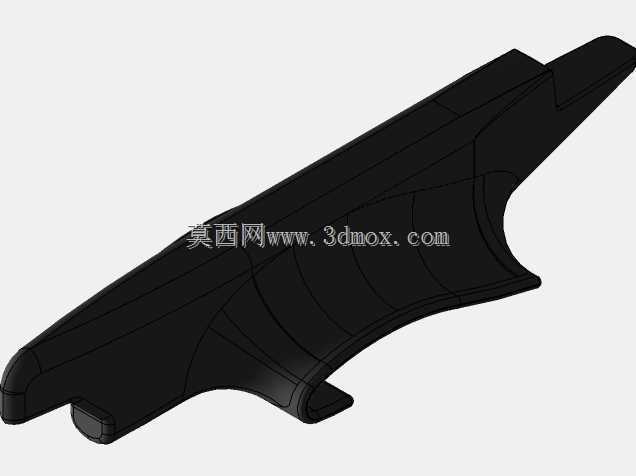

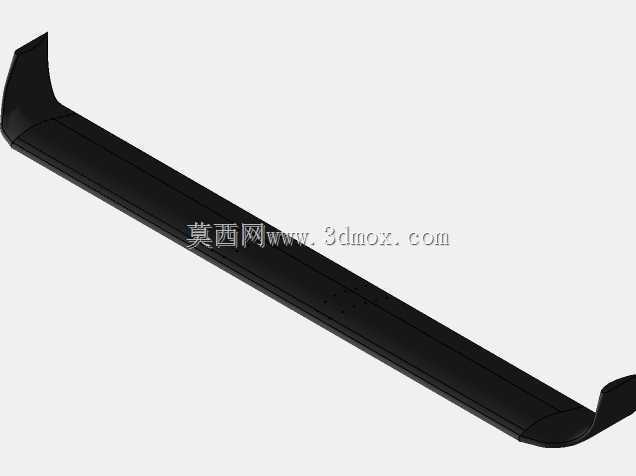

　　这套结构针对小型固定翼无人飞行器的低空作业需求展开，整体采用双尾撑连接中央机身与后置尾翼的布局，兼顾长航时巡航、低速起降与任务载荷挂载能力。中央短机身内部布置飞控、电池、无线电链路与任务设备，机头预留光电吊舱或任务传感器安装位，可用于航测航拍、线路巡检、区域侦察、应急通信中继等场景。机翼采用大展弦比平直翼面，翼尖设置上反小翼，能够降低诱导阻力、提升低速升阻比，使平台在小功率动力条件下获得更长留空时间；机翼与尾撑之间形成开阔的框架空间，既减少结构遮挡，也便于设备散热和维护拆装。

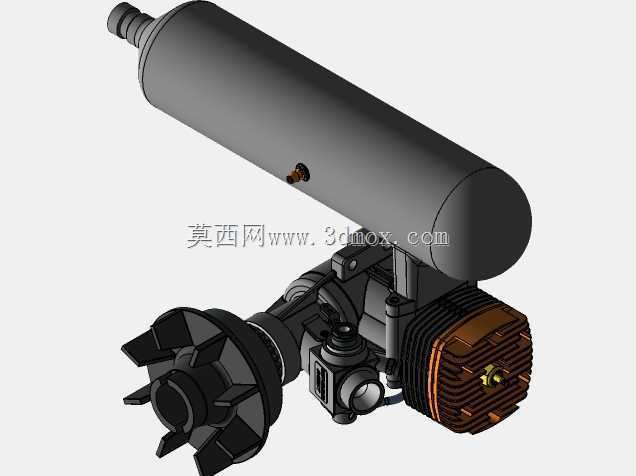

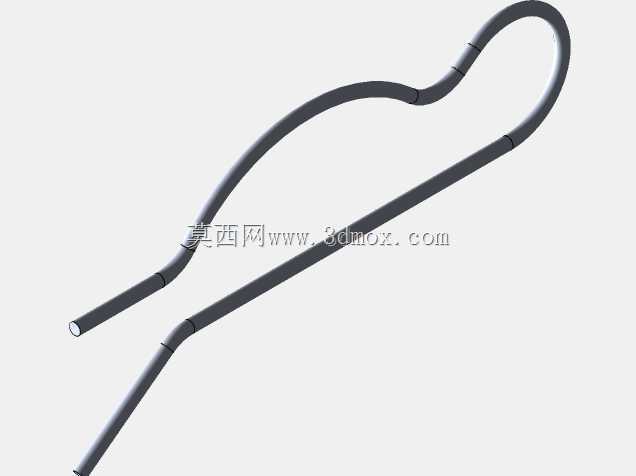

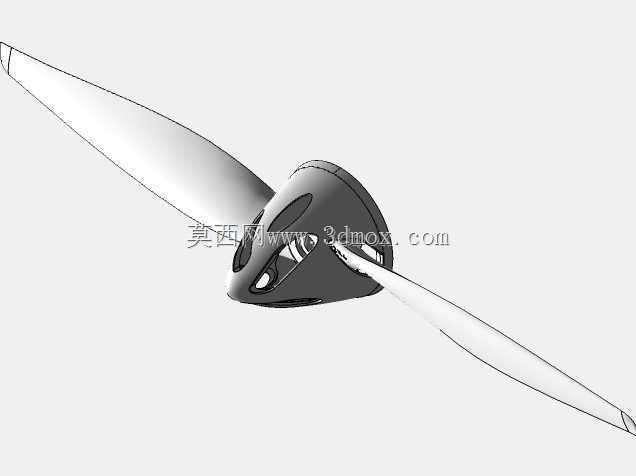

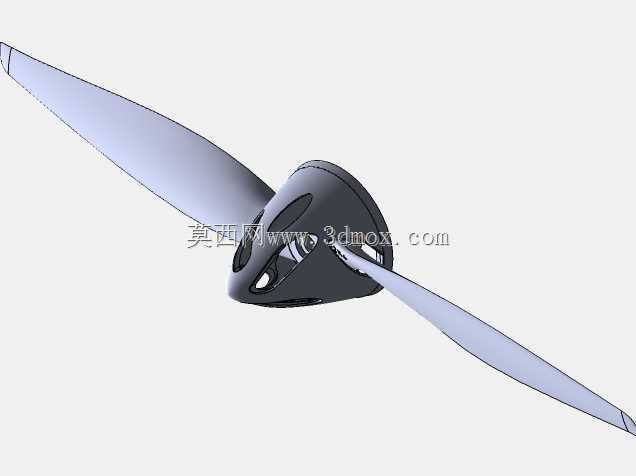

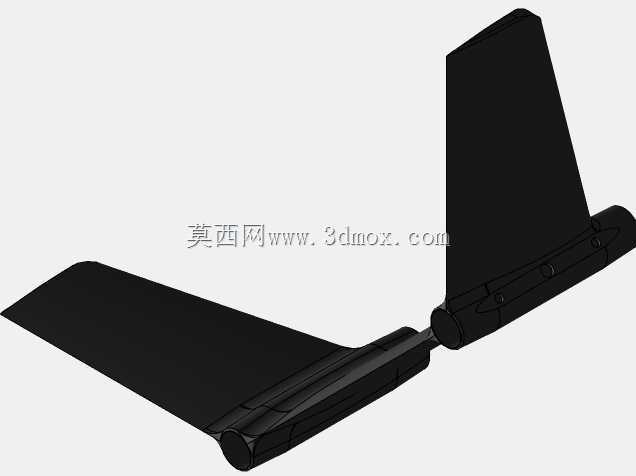

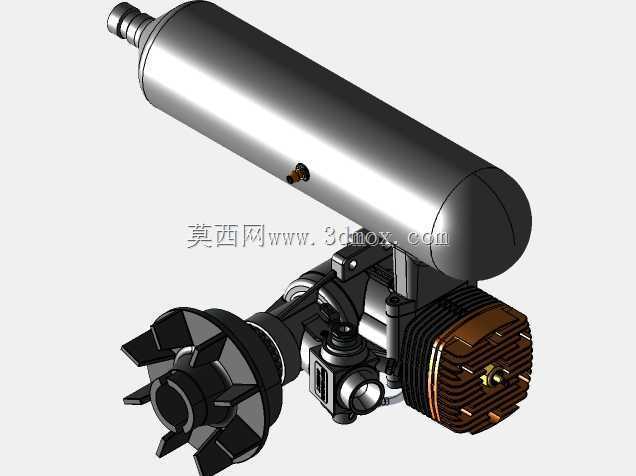

　　动力单元采用后置推进式螺旋桨布局，电机安装在机身尾部支架上，螺旋桨旋转平面避开机头任务设备，可降低前向气流扰动对摄像、观测载荷的影响，同时提高地面操作安全性。尾翼由左右垂直端板和水平安定面组成，双垂尾在提供方向安定性的同时，能够对螺旋桨滑流形成整流，提升低速操纵效率；尾撑杆件沿机翼后缘延伸，把尾翼载荷直接传递到翼身接合区域，避免细长机身承受过大弯矩。

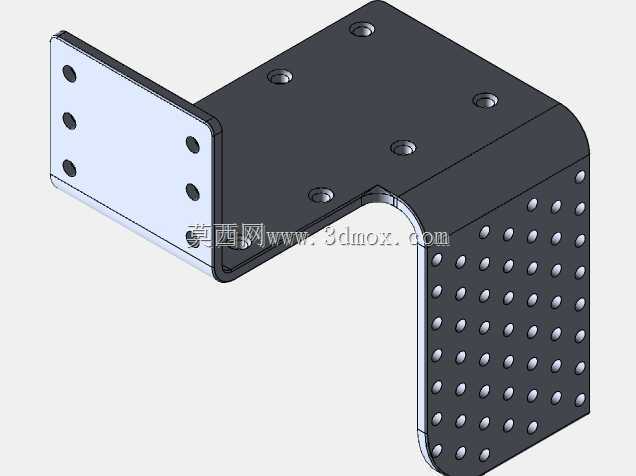

　　结构选材围绕临界受力部件展开，主承力区域使用碳纤维杆件与复合材料加强件，机翼及外形蒙皮可采用模压EPP泡沫制成，在保证外形精度的同时控制整机重量。泡沫件吸收冲击能力较好，适合野外起降、训练飞行和频繁转场；碳纤维件则用于电机座、尾撑连接点、机翼对接区等集中受力位置，形成刚柔分层的承载体系。建模时需要重点控制机翼安装角、尾力臂长度、重心范围和电机轴线角度，这些参数直接影响配平阻力、俯仰稳定性与爬升性能。

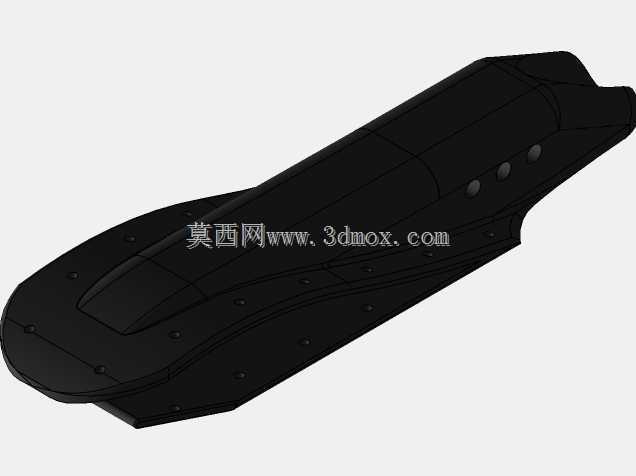

　　外形边界方面，整机以翼展为最大尺寸，机身长度明显小于常规单尾撑飞机，运输时可将机翼、尾撑和机身分段拆解。中央机身下方应保留平坦挂载面，用于电池快拆、相机减振架或货舱模块安装；起落区域可根据任务属性配置滑橇、轮式起落架或手抛回收结构。各连接接头需要预留拆装间隙和防松定位面，电机座周围要考虑螺旋桨间隙、线缆弯曲半径以及维修工具操作空间。

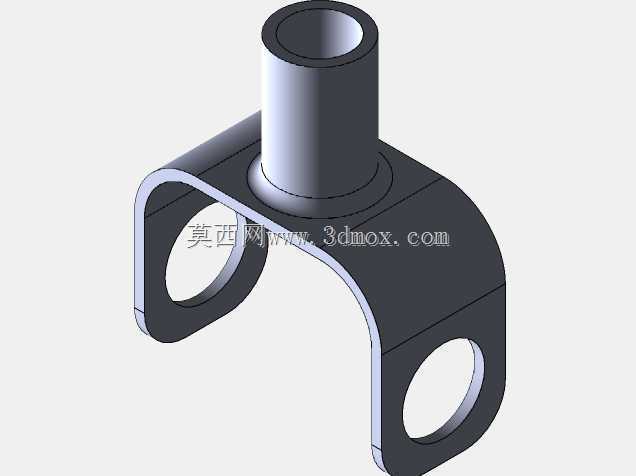

　　从三维结构实现角度看，翼身融合段、尾撑接头和电机支架是建模重点：翼面需要保持翼型厚度沿展向平滑过渡，尾撑与机翼相交处应增加局部加强肋，电机座需承受推力、扭矩和振动复合载荷。布线通道可沿尾撑和机身内部预留，避免信号线裸露在气流中；电池舱位置应靠近重心，便于通过前后移动电池调整配平。整体设计强调轻量化、可维护性和多任务扩展，适合小型固定翼无人机方案验证、结构教学以及航测平台改装参考。
