捆绑式重型运载火箭结构造型

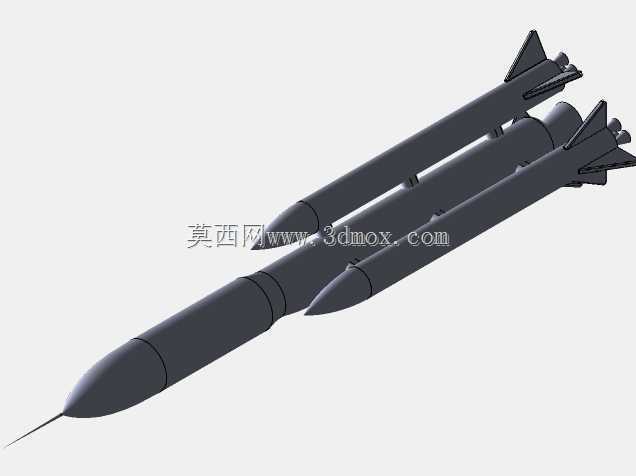

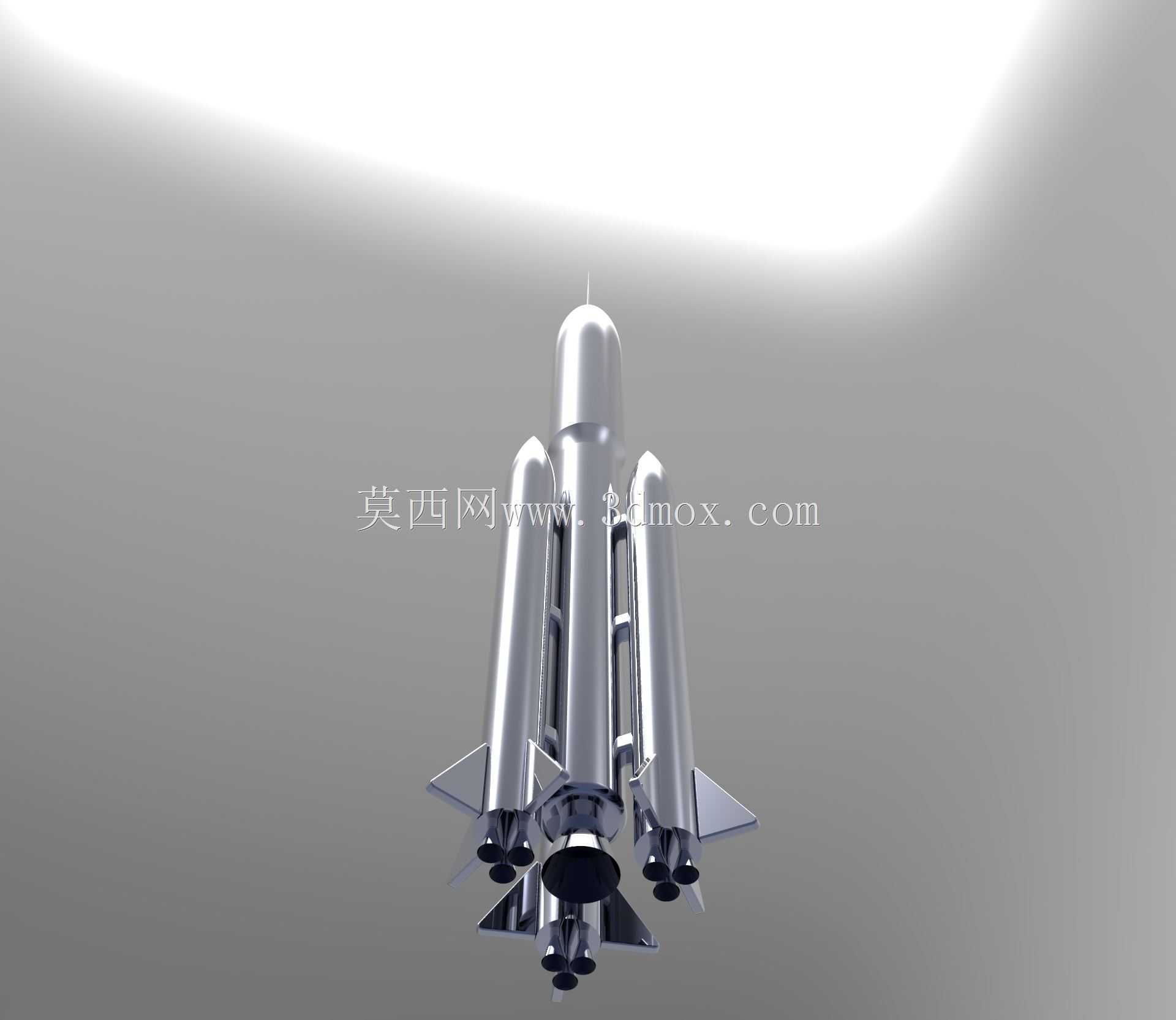

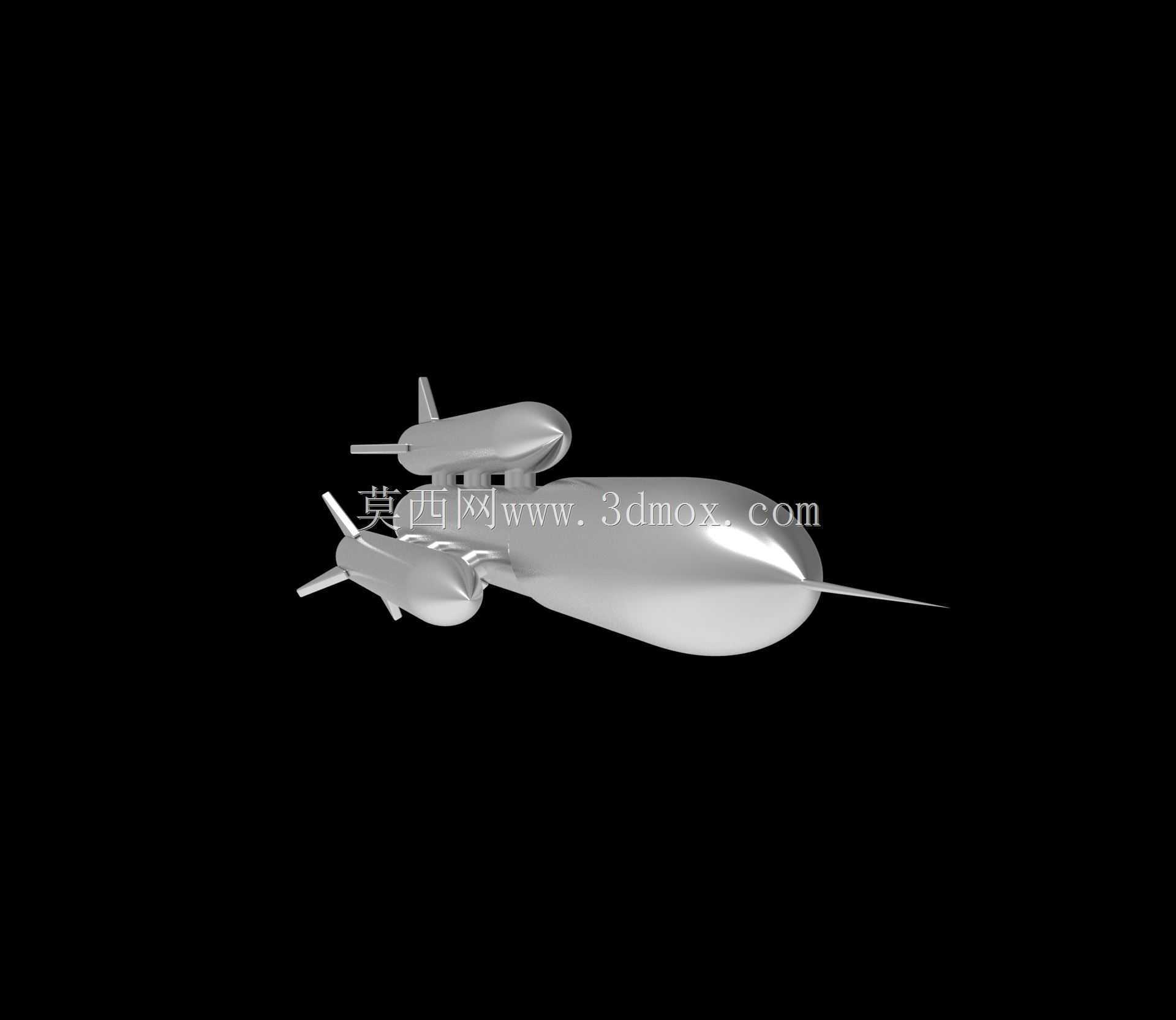

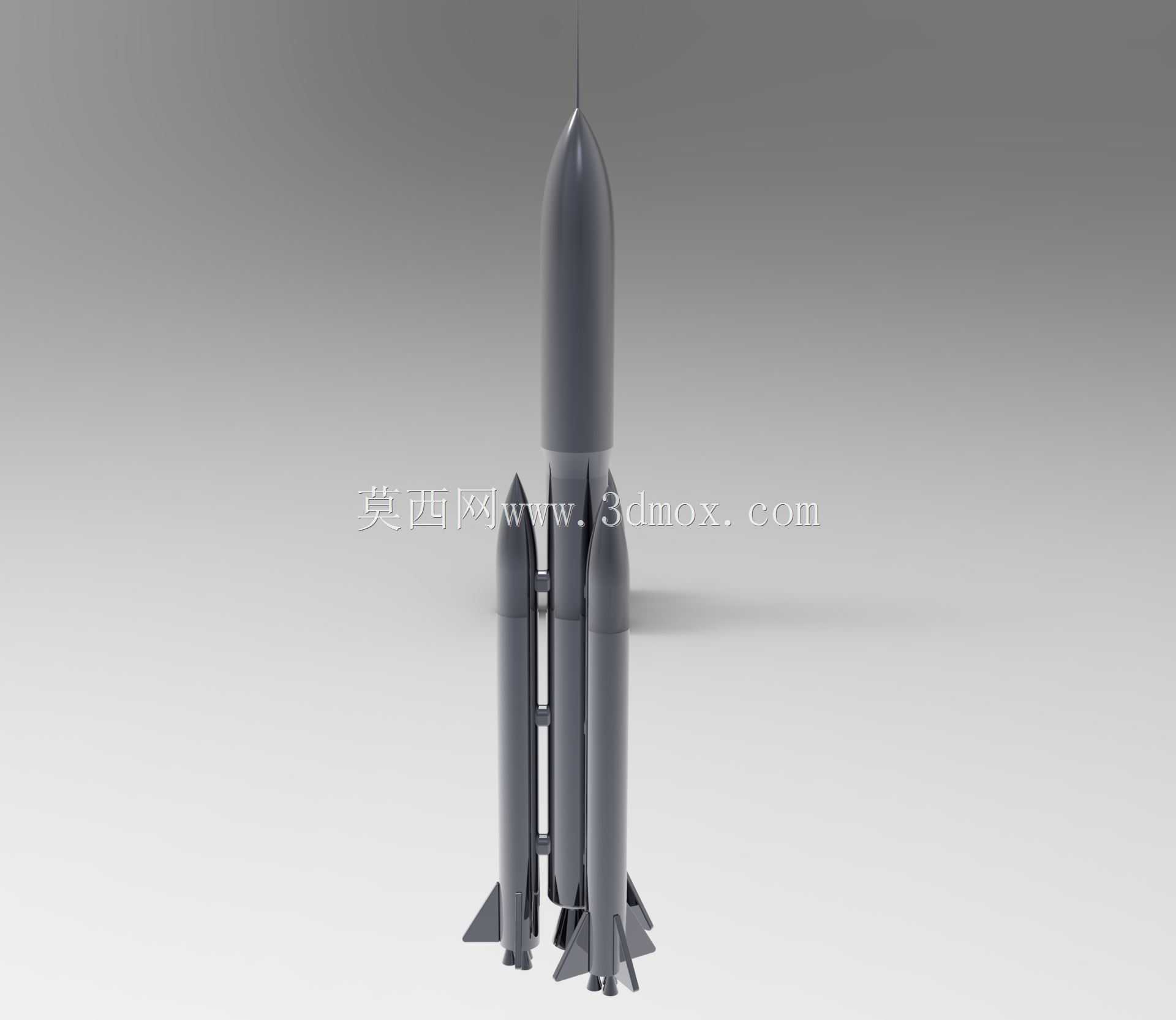

　　该造型围绕重型运载火箭的典型捆绑式布局展开，主体由中央芯级和三枚外围助推器构成，整体呈现直立发射状态。芯级位于轴线中心，外形为细长圆柱段配合上部整流罩，承担主要轨道飞行任务；助推器沿周向布置，通过前、后连接区域与芯级形成组合体，用于在起飞和初始爬升阶段提供附加推力。结构表达重点不在单一零件的加工细节，而在于多体并联飞行器的空间关系、外形过渡、发动机布置和气动安定面的协调。

　　从实际工程场景看，这类构型常用于航天运载器总体方案展示、发射场布置校核、教学演示以及概念结构评审。火箭在地面总装、转运、起竖和发射占位时，对径向包络、底部喷管间距、尾翼外伸范围和支撑接触位置都有明确约束。模型将芯级与助推器的相对位置完整保留，能够直观检查并联状态下各舱段是否存在干涉，助推器前端连接点是否落在芯级承力区附近，尾部发动机群是否保持足够的热防护和维护空间。

　　功能分区上，中央芯级上部采用连续光滑的整流外形，用于降低跨声速飞行时的气动阻力；下部布置主发动机喷管，喷管出口朝向一致，形成底部推力中心。三枚助推器各自具有独立圆柱贮箱外形、锥形头部和尾部喷管，喷管数量按小型发动机簇方式表达，突出多喷管并列布局。助推器靠近芯级的一侧需要设置传力和分离接口，模型虽以外观结构为主，但连接区域的位置关系可作为后续细化捆绑连杆、爆炸螺栓、分离弹簧或推冲装置的基础。

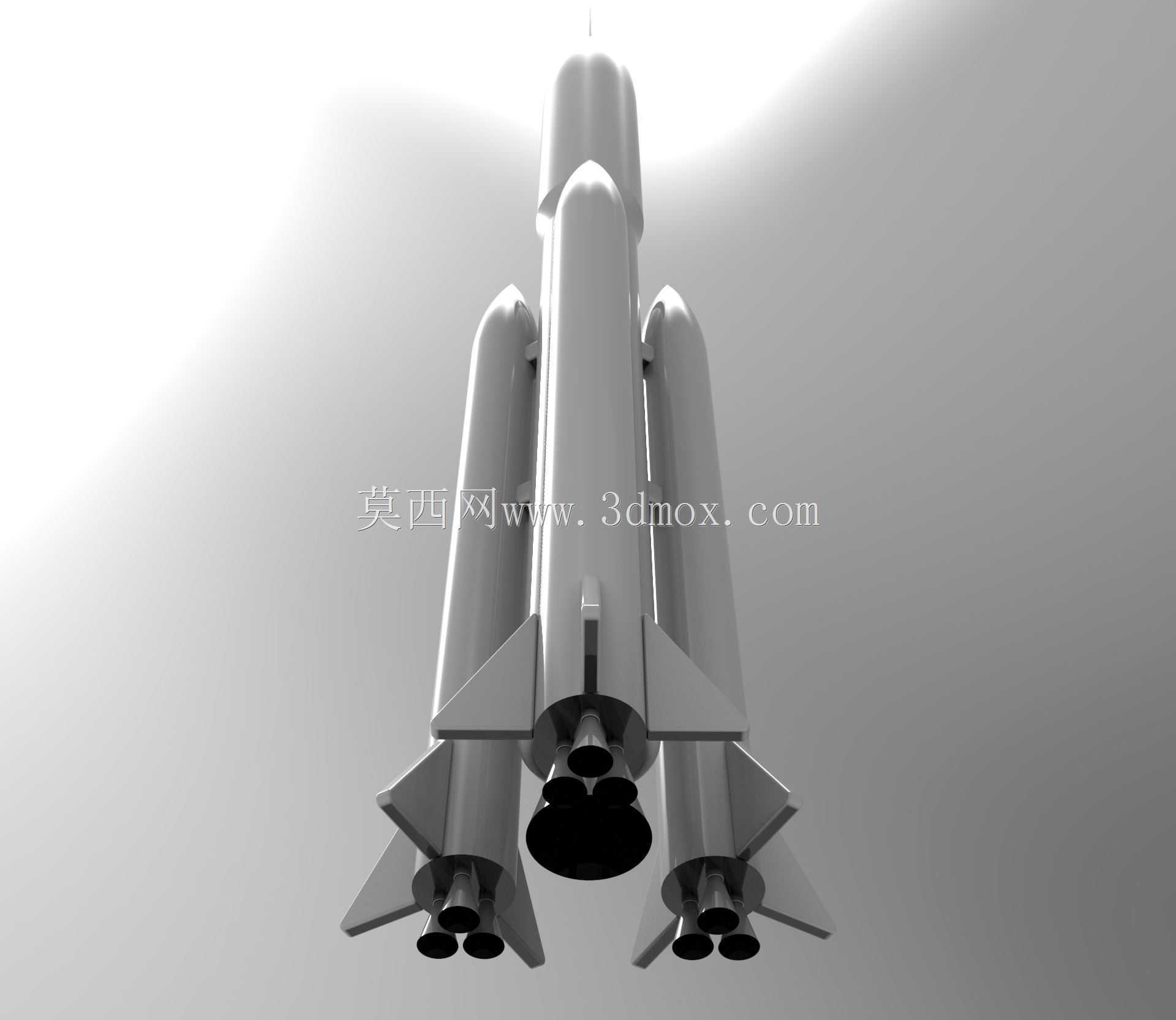

　　外形设计思路强调对称与稳定。助推器围绕芯级分布，使组合体在俯视方向具有较均衡的质量和推力布局；尾翼安装在各助推器下部外侧，翼面采用后掠和折角形式，既增加低速段安定面面积，也避免与相邻喷管射流发生过度冲突。尾翼根部与助推器壳体相接，翼面外伸后构成火箭最大径向轮廓之一，在发射台适配、运输车辆限界和塔架避让分析中都应作为关键边界。底部区域集中了多组喷管，喷管轴线基本平行于火箭纵轴，出口端面处于相近高度，便于表现起飞时推力合成和尾焰影响范围。

　　尺寸与安装边界方面，整体高度远大于直径，属于典型细长体航天结构。芯级直径决定中央舱段的基本尺度，助推器直径较小但长度接近芯级主要柱段，三者底部与芯级尾段共同形成支撑面。若将该造型转入工程细化，首先需要确定芯级与助推器的中心距：中心距过小会导致壳体、尾翼和喷管空间紧张，中心距过大则会增加连接机构长度、气动阻力和发射台占位。模型中喷管出口密集，底部热环境、声振环境和导流槽方向都应围绕这一区域进行复核。

　　建模时可将火箭拆分为芯级整流罩、芯级柱段、芯级喷管、助推器头锥、助推器筒体、助推器喷管、尾翼和捆绑连接区等若干子装配。曲面处理应保证柱段与锥段之间相切连续，避免外形出现折皱；助推器头部与芯级相交区域不宜简单穿透，应在后续方案中增加整流罩或连接支座，使气动外形和传力路径更合理。尾翼属于薄壁板状结构，工程细化时需补充翼根厚度、连接肋和紧固件位置；喷管则可进一步区分收敛段、喉部和扩张段，用于推力室外形展示或尾焰效果装配。

　　在结构评审中，该模型可用于讨论助推器分离顺序。并联助推器工作结束后，需要沿径向和轴向安全脱离芯级，因此前、后连接点的布置会影响分离姿态。若前连接点先释放，助推器可能绕后支点转动；若多点同时释放，则需依靠侧向推冲装置保证间隙。模型中三枚助推器的对称布局有利于建立统一的分离机构设计原则，但每枚助推器与芯级之间的管路、电缆和机械连接仍需在详细设计中单独表达。

　　发射支持系统也能从该造型中获得直观输入。火箭底部多喷管同时工作时，发射台回转支撑、燃气导流器、消防降温管路和脐带塔接口都要避开喷管正下方。助推器尾翼外伸位置决定地面支撑臂的张开范围，芯级与助推器之间的下部空隙则可作为布置防护板或操作通道的参考。对于展示类应用，该结构能够清楚说明重型火箭为什么采用捆绑方式：在不显著增加单枚箭体直径的前提下，通过多枚助推器扩大起飞推力，同时保留芯级继续执行后段飞行的能力。

　　整体来看，该作品抓住了运载火箭外形设计中的核心工程要素：细长芯级、周向捆绑、多喷管底部动力区、外伸尾翼和组合体包络。它适合作为航天飞行器总体构型的三维外观底稿，后续可沿气动外形、结构连接、分离机构、发射场接口和渲染展示等方向继续深化。
