航空涡扇发动机宽弦风扇叶片转子结构

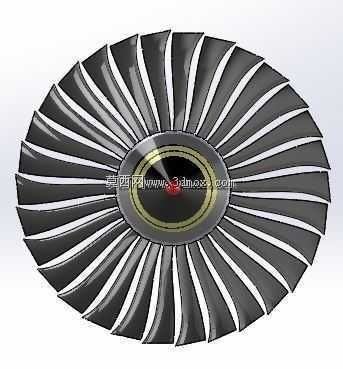

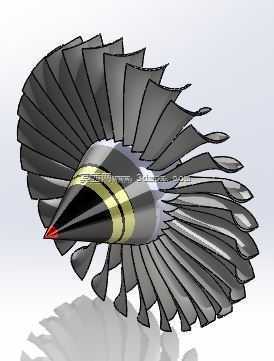

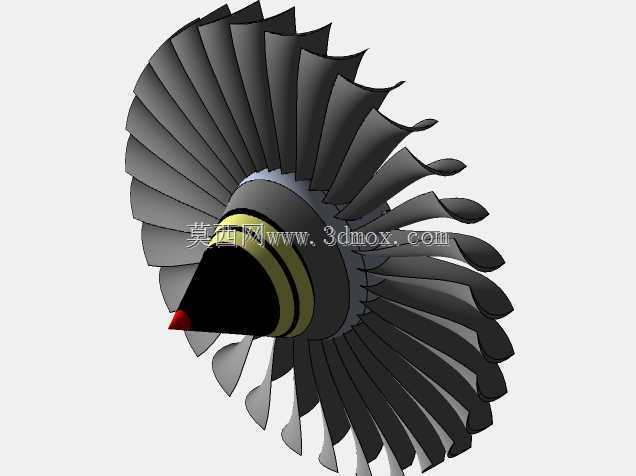

　　这套三维结构呈现的是大涵道比涡扇发动机最前端的宽弦风扇转子总成，整圈叶片从中心轮毂沿径向向外呈放射状均匀排布，叶身沿周向带有明显的扭转与掠形特征，叶尖处形成连续的外轮廓环带，是整台发动机进气道之后最先接触来流的核心做功部件。从实际装机场景来看，该转子位于短舱进气锥后方，工作时随低压轴高速旋转，将吸入的环境空气加速加压：一部分气流经外涵道直接喷出产生主要推力，另一部分进入核心机参与压缩燃烧，其气动效率直接决定整机推力水平与巡航油耗。

　　建模过程中首先要锁定的是叶片的安装边界。叶根与轮盘的衔接采用类似燕尾榫或整体叶盘的连接形式，榫槽沿轮盘周向均布，配合面需保证离心载荷下的压紧与定位；轮毂中心预留与低压风扇轴对接的安装孔系，端面带有定心止口与连接螺栓分布圆，这些接口尺寸在数模里必须与轴系、轴承座严格对齐，否则后续总装会出现同轴度偏差。叶片本身的外形是建模难点，叶型沿展向从根部到尖部，弦长、厚度、弯掠角度连续变化——根部厚度大以承受巨大离心拉应力，尖部相对薄且带后掠，用于降低激波损失与叶尖泄漏。数模通过多截面叶型放样叠加扭转规律生成曲面，再对前缘、尾缘做圆滑过渡，避免应力集中。

　　从功能特性上讲，宽弦叶片相比传统窄弦叶片，单叶做功能力更强，可以在相同推力下减少叶片数量、减轻轮盘负荷，同时抗外来物（鸟撞、冰雹）冲击的裕度更高。叶片之间的周向间距、安装角（即叶片弦线与旋转平面的夹角）是关键参数，安装角决定了气流攻角，直接影响流量与压比；而叶尖与机匣之间必须保留微小的径向间隙，间隙过大会导致漏气降效，过小则在热态膨胀、振动时可能碰磨，这一冷态装配间隙在结构设计时就要结合材料热膨胀系数与转子挠度预留。

　　在工程应用里，这类风扇转子的设计需要兼顾气动与结构双重约束。气动上要求叶型表面压力分布平滑，避免局部气流分离；结构上要做叶片的静强度、振动模态（避开共振转速）与轮盘的破裂转速校核。数模中轮毂前后的圆弧过渡、叶根与轮盘交接处的圆角，都是为了降低应力集中系数。叶片表面通常还会规划防冰、防磨涂层区域，叶尖对应机匣处易设置可磨耗封严结构。

　　对于三维建模与结构设计从业者而言，这套转子的价值在于完整呈现了“气动叶型—榫根连接—轮盘轴系”的一体化几何关系：放射状叶片的圆周阵列需要以轮毂轴线为基准精确分度，叶身扭转曲面与轮盘回转体之间要做到无缝融合，中心安装孔、定心面、平衡配重面等特征都需按真实装配逻辑布置。理解这些几何特征背后的受力与气动意图，才能在选型参考、逆向建模或教学演示中准确还原风扇转子的工程本质，而不是仅停留在外观形态的复制。
