翻盖式防护接线盒三维结构设计

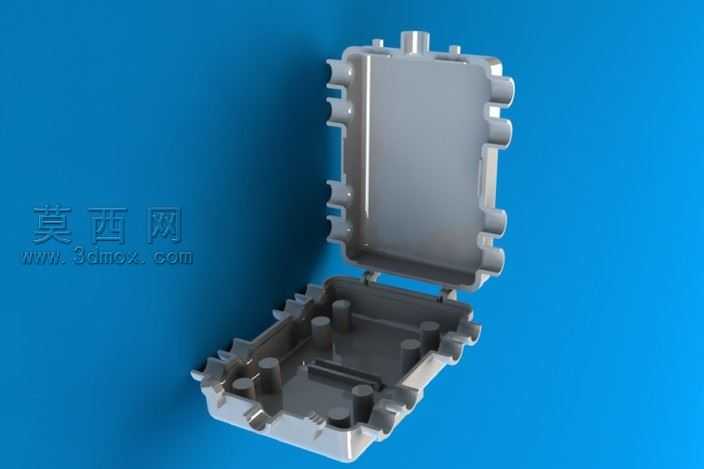

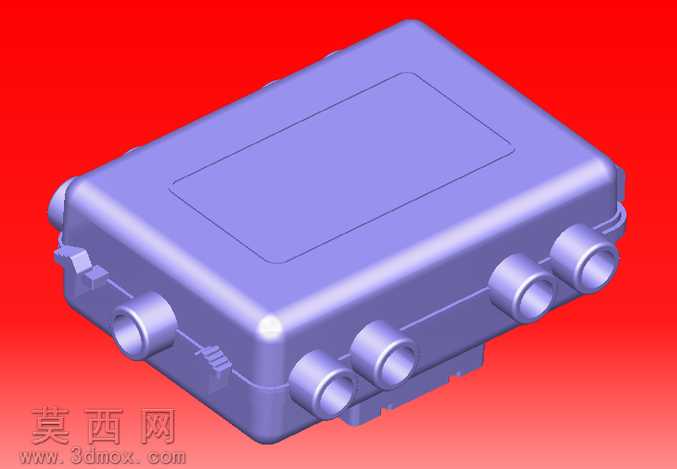

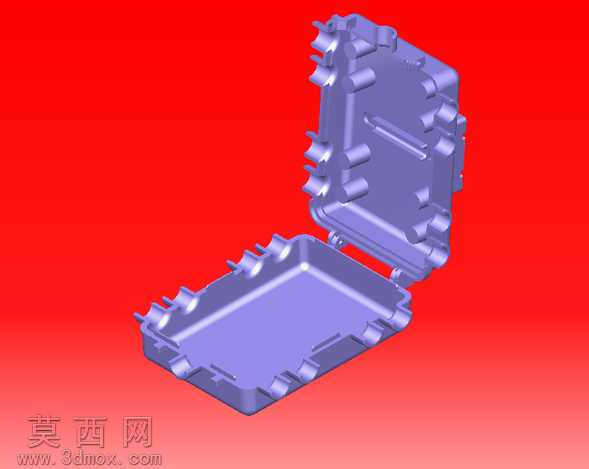

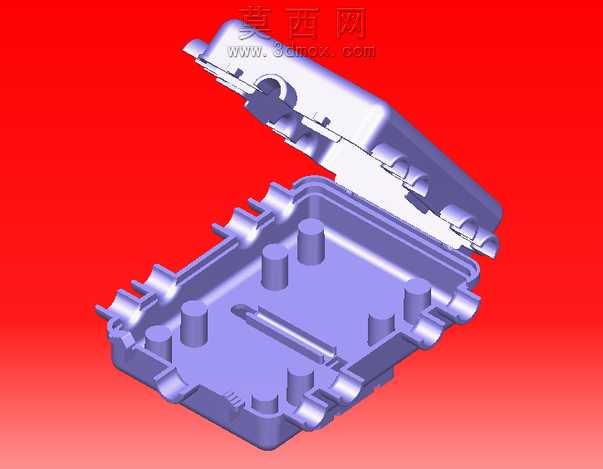

本作品为翻盖式防护接线盒的三维建模设计，整体采用工程塑料壳体的结构方案，建模过程中优先保证结构的装配合理性与密封防护性能。建模阶段首先绘制盒体与盒盖的基础轮廓草图，通过拉伸、拔模命令生成主体壁厚，针对盒体侧边的卡扣连接结构，采用多步拉伸与切除命令精准成型卡扣的卡位凸起与让位槽，保证盒盖与盒体扣合时的定位精度与连接紧固度。盒体内部设置多组圆柱形定位柱与加强筋结构，定位柱用于内置电路板或接线端子的安装固定，加强筋沿盒体内壁纵横排布，在不增加壳体壁厚的前提下提升整体结构强度，避免壳体受外力挤压发生形变。盒盖与盒体的连接采用一体式铰接结构，建模时精准控制铰接轴的配合间隙，保证翻盖开合过程顺畅无卡滞，同时在盒盖与盒体的贴合面处设计连续的密封槽结构，可适配安装橡胶密封圈实现IP65级以上的防尘防水防护效果。渲染阶段采用半哑光工程塑料材质，还原工业级塑料壳体的真实质感，打光采用侧上方主光源搭配底部补光，清晰呈现壳体表面的细微磨砂纹理与内部结构的层次关系，蓝色背景突出产品的工业属性。设计过程中充分考虑注塑生产的工艺要求，所有结构转角处均设置圆角过渡，避免应力集中导致的注塑件开裂问题，同时统一壳体壁厚，防止注塑过程中出现缩痕、翘曲等生产缺陷。盒体侧边的多组侧向出线位采用阶梯式开孔设计，可适配不同线径的线缆接入，同时配合防水接头实现出线位置的密封防护，整体结构兼顾内部元件安装空间、外部防护性能与生产工艺可行性，可直接用于注塑开模前的结构验证与装配干涉检查。
