高超音速巡航导弹气动结构三维数模

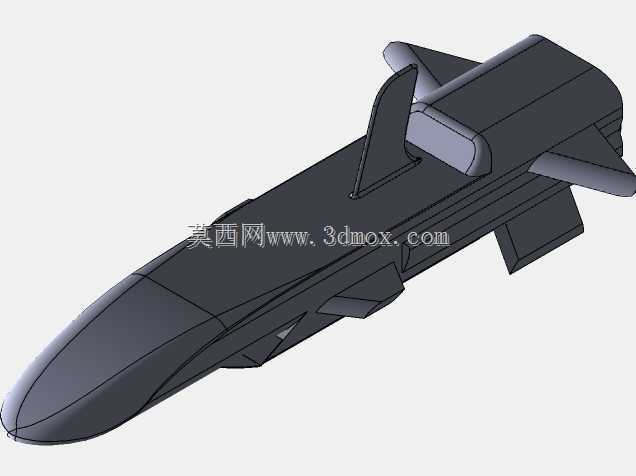

　　该三维数模围绕高超音速巡航导弹的总体气动布局展开，弹体采用细长旋成体与升力体融合的构型思路，头部为尖锐锥形，能够在高马赫数飞行条件下削弱弓形激波强度，降低波阻并控制前缘热负荷。弹身中段保持较大长细比，表面过渡连续，便于在巡航段维持低阻状态，同时为燃料贮箱、进气道、制导舱和伺服机构预留内部布置空间。尾部设置多片稳定与控制翼面，翼面尺寸相对紧凑，可在高速流场中提供航向、俯仰和滚转方向的操纵力矩，避免大面积舵面带来的气动加热与结构刚度问题。

　　从实际用途看，这类飞行器主要用于远程快速突防和高价值时敏目标打击。与依靠火箭动力全程加速的滑翔飞行器不同，巡航导弹在助推段达到预定速度后，依靠吸气式动力维持长时间高超音速飞行。弹体下方或腹部需要预留进气捕获区域，使来流经过压缩后进入燃烧室，与燃料混合燃烧并产生推力。建模时不能只把外形理解为普通导弹壳体，进气口位置、型面压缩关系、弹翼与机身的干扰区都会影响推进系统工作边界。若进气道唇口位置偏离流场设计，低速起动和高速巡航之间的匹配会明显恶化；若弹翼遮挡进气区域，还可能造成总压恢复下降和流场畸变。

　　结构设计上，数模将弹体、头锥、尾翼和舵面分区表达，便于后续开展装配关系检查。头锥区域承受最严重的气动加热，外形需要保持尖锐，但工程实现中又必须兼顾材料厚度和内部传感器安装，因此曲面不能无限制变薄。弹身圆柱段承担主要容积功能，外壁与内部舱段之间应保留隔热层、管路和电缆通道的空间。尾段与动力舱衔接紧密，喷管轴线、弹体轴线和舵面转轴需要保持明确基准，否则推力矢量偏心或舵面干涉会影响飞行控制。

　　外形尺寸方面，该类弹体通常以长细比作为核心控制参数。较长弹身有利于降低高速阻力，并为长航程巡航提供燃料容积，但会增加弯曲刚度和运输支撑的设计难度。翼展则受到发射平台边界约束，空射、舰射或地面发射时，弹体必须适应挂架、发射筒或储运箱的包络限制。三维布局中需要同步检查折叠、吊挂和地面维护空间，不能只追求气动效率。弹翼后掠角较大，前缘和翼根过渡区应保留足够圆角与连接厚度，以适应热应力集中；舵面转轴靠近尾部，执行机构布置时要避开喷管热影响区。

　　在应用场景上，该模型可用于高速飞行器总体布置演示、气动外形方案比对、发射平台适配分析以及结构分区教学。设计人员能够借助数模观察升力体机身与进气道的相对位置，评估弹头激波、翼面干扰和尾部喷流之间的空间关系；结构工程师可以据此拆分舱段，讨论热防护层、承力壳框、舵机安装和维护口盖的布置；工艺人员则可依据连续外表面判断成形、装配和检测难点。整体建模重点不在复杂内部零件堆叠，而在于把高速飞行对低阻、热防护、推进进气和操纵稳定性的约束转化为清晰可见的弹体几何关系。
