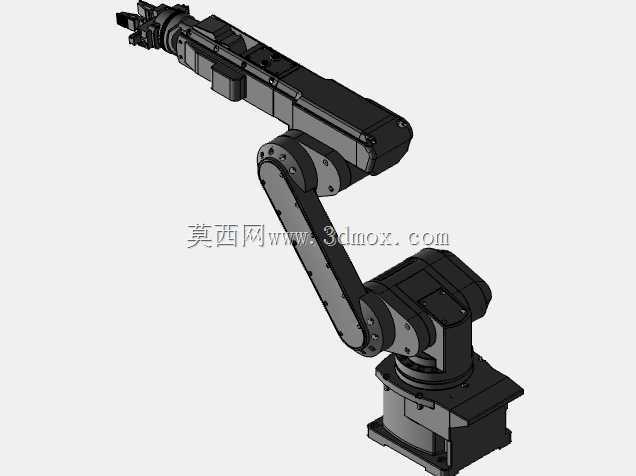

多关节工业拾取机械臂整机结构

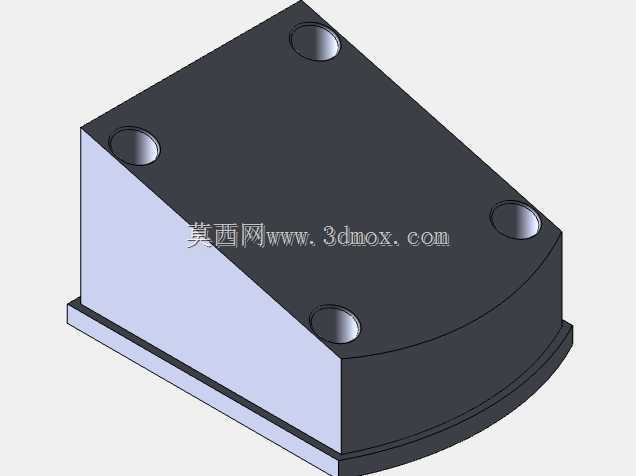

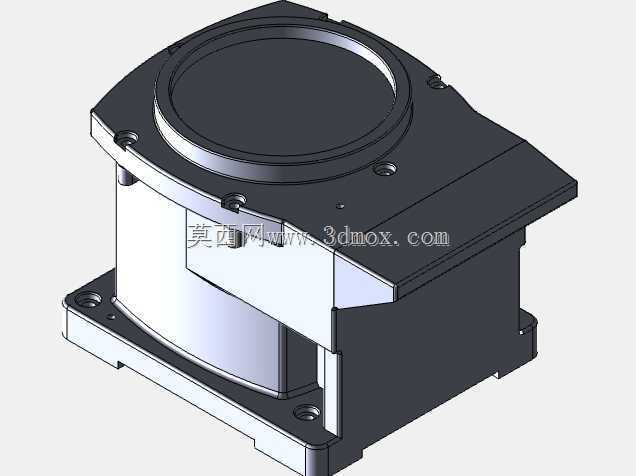

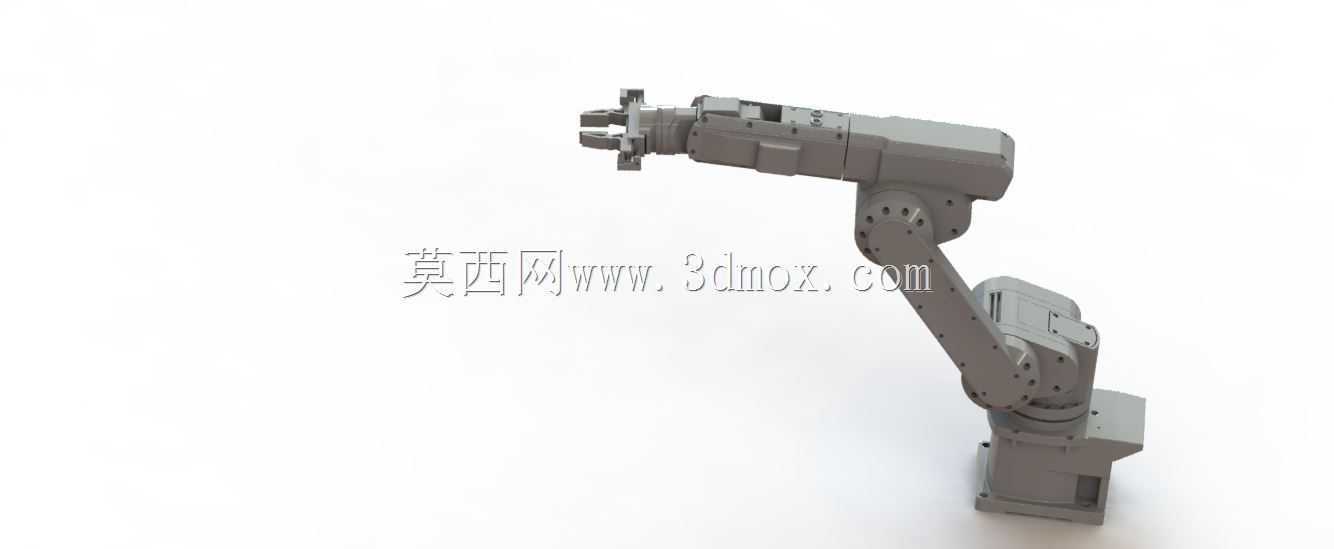

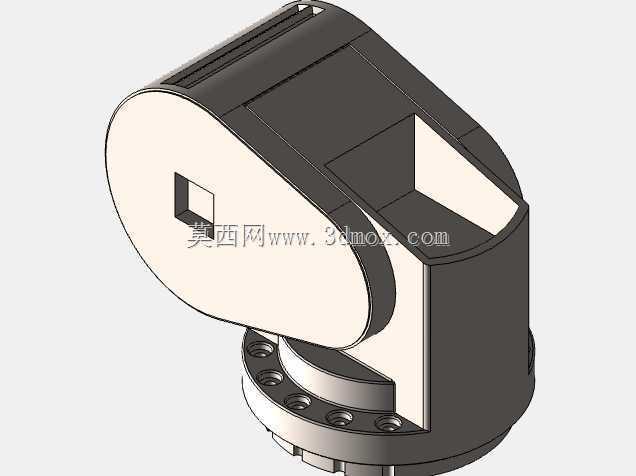

　　这套多关节拾取机械臂的三维结构，面向产线中重复性取放、上下料和工位转运任务展开，整机采用串联关节布局，底座、腰转、大臂、小臂、腕部与末端夹爪依次连接，能够在有限占地内完成较大空间范围的动作覆盖。从现场布置角度看，这类设备常布置在机床上下料工位、装配线旁、检测台边或包装输送线衔接处，用来替代人工完成毛坯件抓取、成品件转移、工装定位辅助以及轻载物料排序。底座作为整机承载基础，需要承担臂体伸展时产生的倾覆力矩，因此建模时对底部安装法兰、螺栓分布圆、加强筋和支撑台面的关系进行了完整表达，便于在方案阶段校核固定方式与周边护栏、输送带、料盘之间的安全距离。

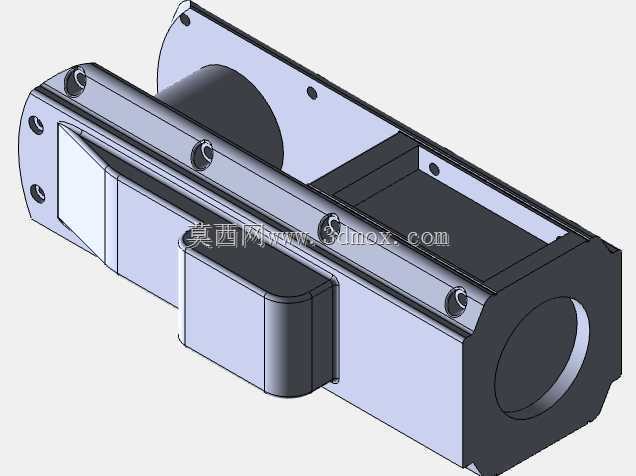

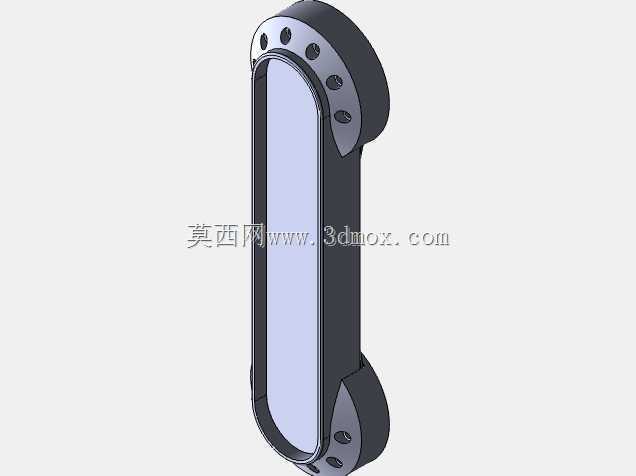

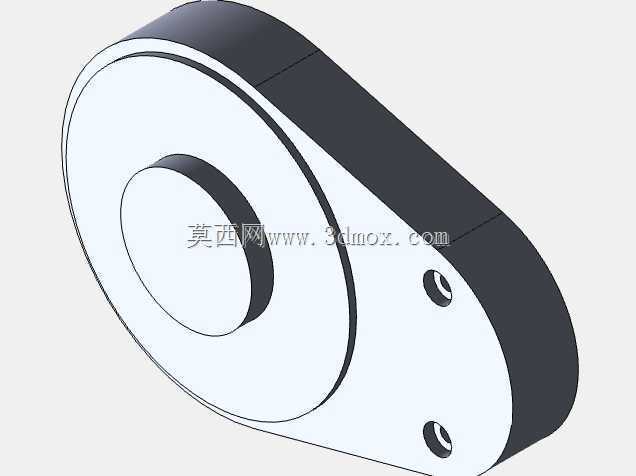

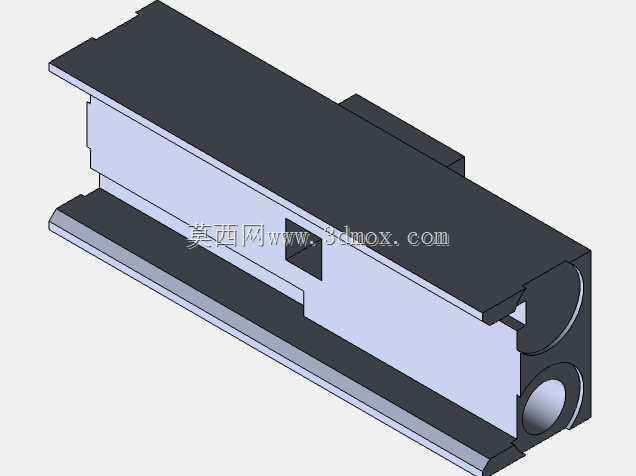

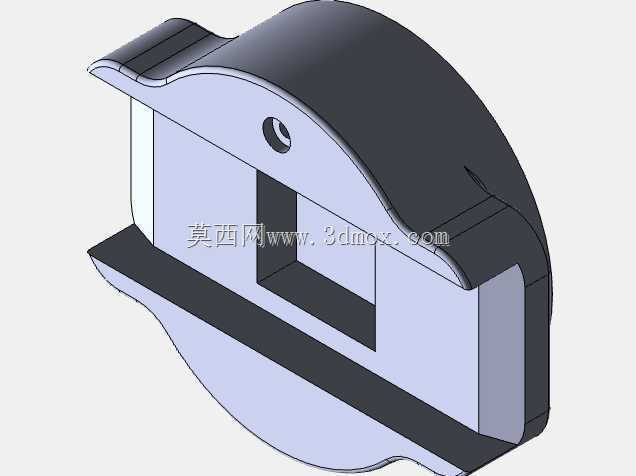

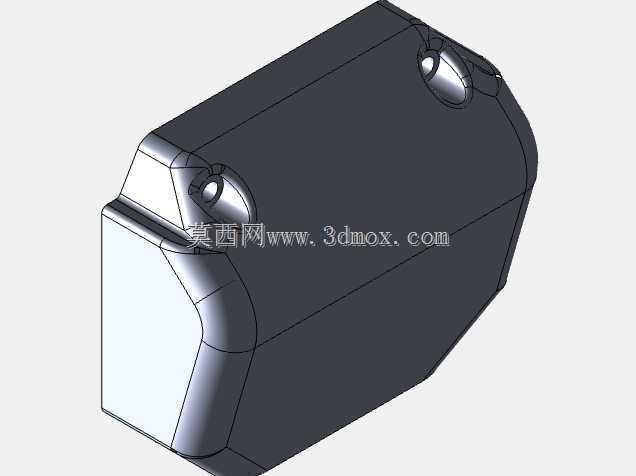

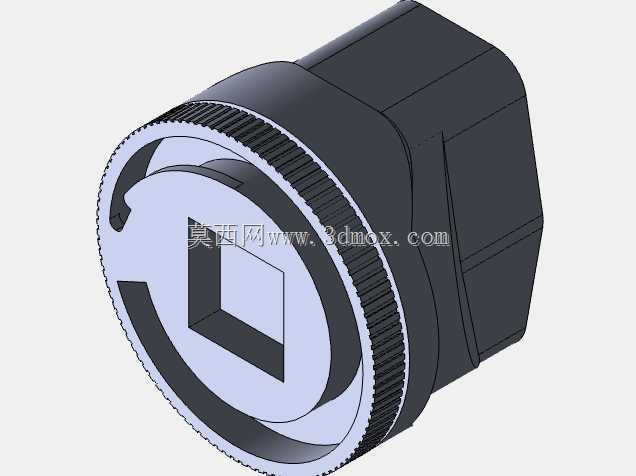

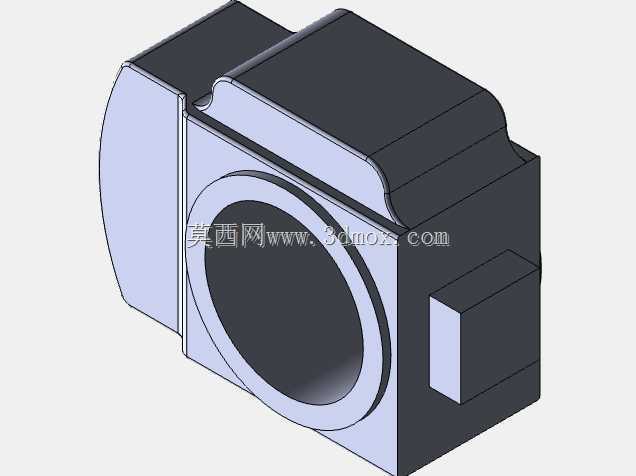

　　臂体部分采用箱式与局部曲面结合的外形，内部预留伺服驱动、传动件、走线空间和检修位置。大臂与小臂通过回转关节串联，关节处布置铰接轴线、端盖、紧固件和限位结构，使运动范围、干涉边界和装配顺序都能在三维环境中直接检查。对于结构设计人员来说，这种模型的价值不只在外观还原，更在于各关节相对位置清楚：腰关节负责水平面转向，肩关节和肘关节负责臂部抬升与伸展，腕关节用于调整末端姿态，末端夹爪则完成开合抓取。各段壳体在造型上兼顾防护与刚性，外轮廓避免突兀尖角，既满足车间设备安全防护要求，也方便后期覆盖件、密封件和铭牌区域的布置。

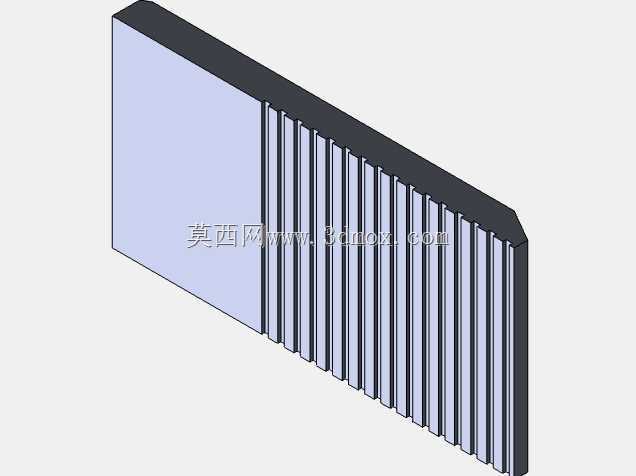

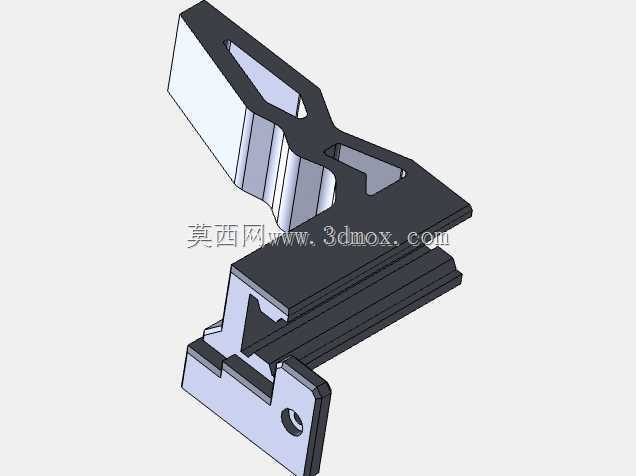

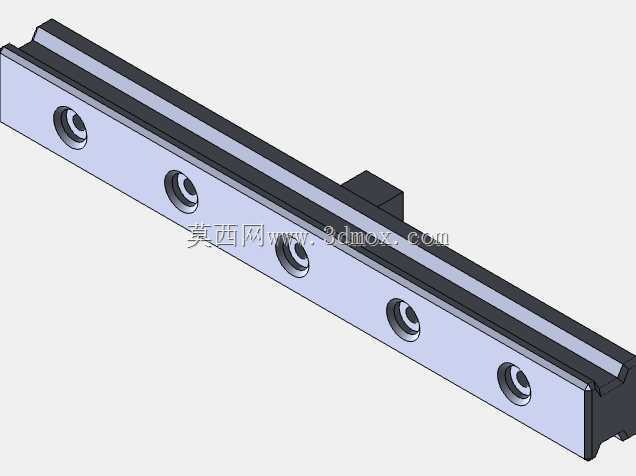

　　末端执行器采用平行夹爪思路，夹指前端设置咬合面，可针对规则块料、轴类件或小型工装进行拾取。实际选型时，夹爪开度、夹持力和工件形状需要共同评估；若工件表面易划伤，可在夹指内侧增加聚氨酯垫或定制仿形槽，若工件温度较高或带有油污，则需更换耐热、防滑材料。腕部与夹爪之间的连接界面保留了标准化装拆关系，便于切换吸盘、夹具或检测探头，使同一台机械臂能够服务于搬运、装配、码垛或简单检测等不同工序。

　　从安装边界看，机械臂落地后不仅要关注本体 footprint，还要结合最大臂展绘制工作空间包络。臂体完全伸展时，前端夹爪可达半径决定料架、机床门和输送线的布置距离；臂体折叠回零位时，后侧、侧向与上方的最小间隙则关系到防护网开门、维护人员操作和周边设备避让。底座附近应预留线缆、气管或控制线的走向，避免关节回转时拖拽摩擦。若设备安装在移动式工作台或钢结构平台上，还需复核平台刚度，因为高速启停产生的动态力矩会放大振动，进而影响夹取定位精度。

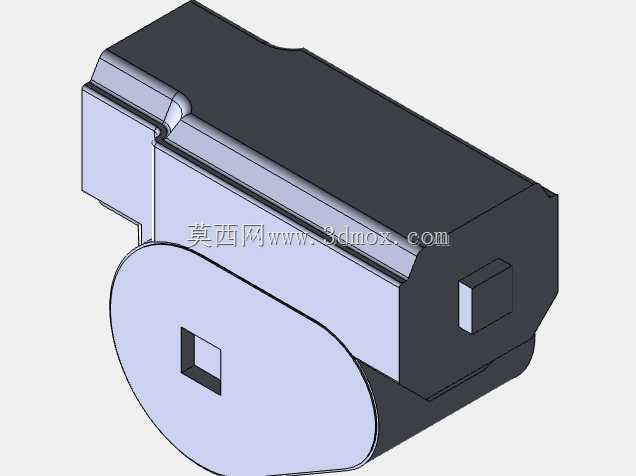

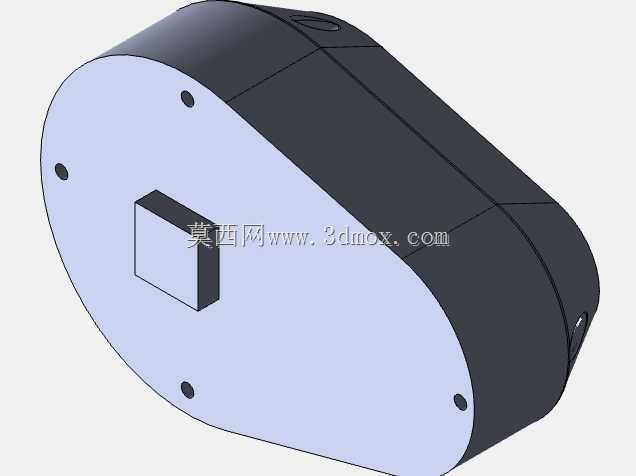

　　传动与控制层面，串联关节机械臂通常依靠伺服驱动配合减速器实现各轴动作，关节内部空间紧凑，壳体外形需要为电机、减速机、线束接头和维护盖板留出位置。三维模型中将关节分段、壳体拼合和螺钉连接关系表达清楚后，工程人员可以进一步开展运动仿真，检查大臂俯仰时是否与底座干涉、小臂回折时是否碰撞腕部、夹爪取件后是否与料盘边缘擦碰。对于节拍要求较高的产线，还可在该结构基础上补充轨迹点，模拟取件、提升、转位、放件和复位全过程，从而判断臂长配置是否合理。

　　在应用适配方面，该类机械臂特别适合多品种、小批量生产场景。通过更换夹指和调整示教点位，同一设备可以在不同批次之间快速切换；当工件尺寸变化不大时，只需修改末端姿态和放件坐标，不必对整机机械结构进行大规模改动。若与视觉检测、输送线定位或机床信号联锁配合，还可实现来料识别、目标抓取和工序间自动衔接。模型整体以灰调壳体呈现机械本体，关节轴线、夹爪形态和底座轮廓明确，适合用于自动化方案布局、机器人工作站设计、结构干涉检查以及教学演示中的机构原理说明。
