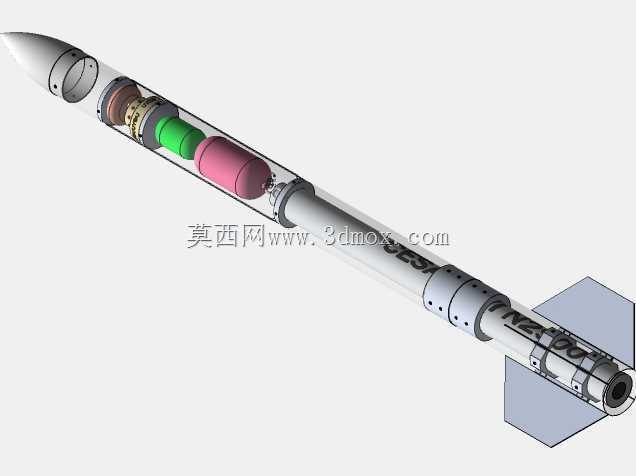

竞赛级探空火箭内部剖视结构

　　该结构围绕小型探空火箭的完整飞行链路展开，舱体采用细长旋成体布局，头部为收敛式尖锥整流罩，可在跨音速爬升阶段降低波阻与气动加热影响；锥段后依次布置任务载荷舱、惯性测量与控制舱、能源舱、主推进舱及尾段稳定组件。剖视表达把各舱段的轴向堆叠关系直接呈现，便于评审人员快速判断质心位置、设备可达性和分离边界。

　　头部整流罩与载荷舱之间采用止口配合加周向紧固件的连接方式，锥罩内壁预留厚度以承受发射过载和气动压差。载荷舱空间用于放置实验单元、采集模块或配重，舱壁设置安装孔位与隔框，可根据任务更换不同支架；控制舱内布置飞控板、电池、舵控或姿态传感元件，隔框上的开孔兼顾走线、减重和维护操作。中部可见不同颜色的功能模块，代表能源、电子或任务设备，其外形按真实包络建立，能够用于干涉检查和装配顺序验证。

　　推进段占据箭体主要长度，发动机壳体、挡药结构、喷管座和尾段连接环同轴布置。喷管位于尾部轴线处，收敛扩张型面按推力需求形成燃气流道；尾段壳体上分布连接孔，用于固定尾翼、发射导向件或回收装置。四片尾翼沿周向均布，采用薄板翼面与根部加强座结合的形式，翼面后掠并沿箭体径向展开，为飞行提供静稳定裕度。尾翼根部与壳体的连接区域需要重点关注刚度，避免颤振和发射冲击导致松动。

　　从建模思路看，整体以轴线为基准驱动各舱段旋转体特征，外壳、隔框、端盖和内部设备均按同轴装配关系组织。剖切外壳保留了外壁厚度、法兰边、螺钉孔和舱段对接面，使模型不仅具备外观展示价值，也能反映真实装夹与检修逻辑。内部模块没有采用简化方块代替，而是保留圆柱壳体、环形端盖、线束走向和局部支架，便于在方案阶段评估容积利用率。

　　工程应用上，这类结构可用于高校航天赛事、科普展示、探空火箭方案论证以及结构教学。赛前设计时，三维模型可直接配合质心估算、转动惯量核算、发射筒适配和尾翼干涉检查；展示场景中，剖视箭体能够说明载荷、控制、能源和动力系统如何在有限直径内集成；教学场景中，则可借助舱段拆分讲解薄壁筒、隔框、止口连接、喷管和稳定翼的作用。

　　安装边界方面，箭体最大径向尺寸由尾翼展向和舱体外径共同决定，轴向尺寸需覆盖头锥至喷管出口的全长。舱段对接面应保持同轴度，尾翼安装座需贴合尾段外圆并控制周向夹角；发射导向时，外部支撑或导轨不能与翼面、喷管和舱外凸起发生干涉。内部设备则要沿轴向固定在隔框或支架上，重心尽量靠近轴线，避免横向偏移引起飞行姿态扰动。维护拆装通常从头部或舱段对接面进入，端盖螺钉位置、线束长度和模块取出路径都应在数模中提前验证。

　　结构细节上，壳体表面的环形加强带对应舱段连接或受力集中区域，尾段密集孔位体现与翼座、发动机挡圈或底盖的装配关系。头锥、载荷舱、设备舱和动力舱之间通过台阶止口定位，既能控制径向错边，也能提高抗弯刚度。喷管出口与尾翼后缘保持轴向距离，可减少高温燃气对翼根的直接冲刷。整体模型以真实功能分区为核心，剖视后仍保留完整外部气动轮廓，适合用于结构评审、装配演示和火箭系统组成讲解。
