四旋翼小型航拍无人机结构设计

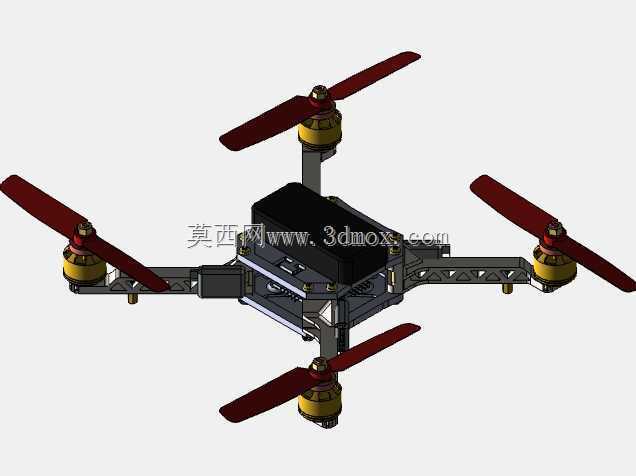

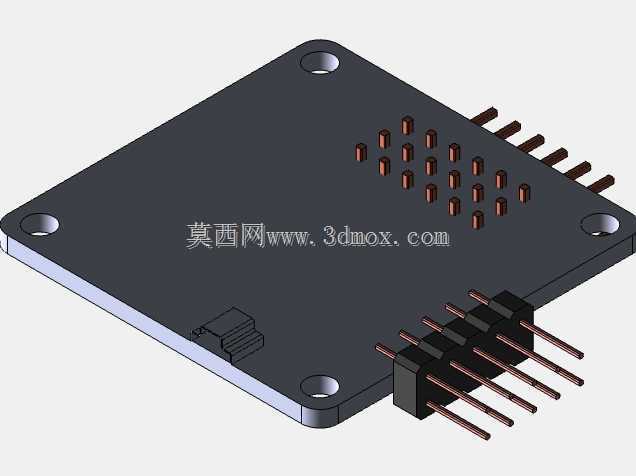

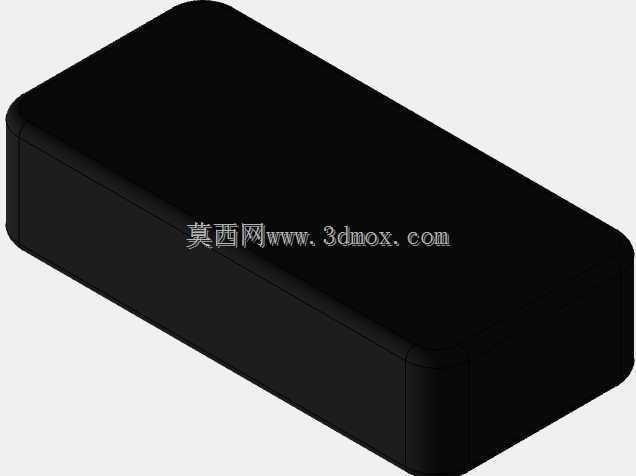

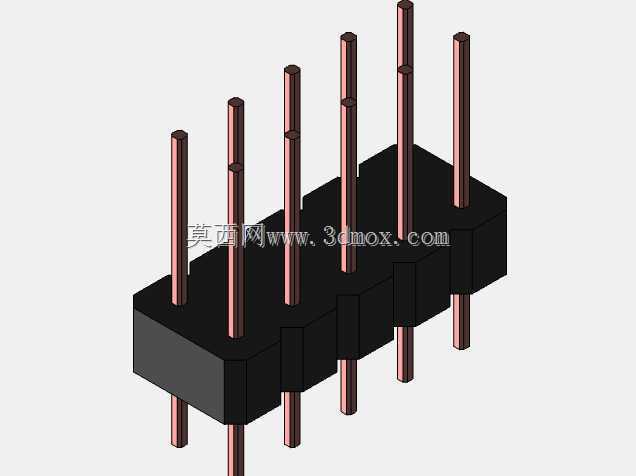

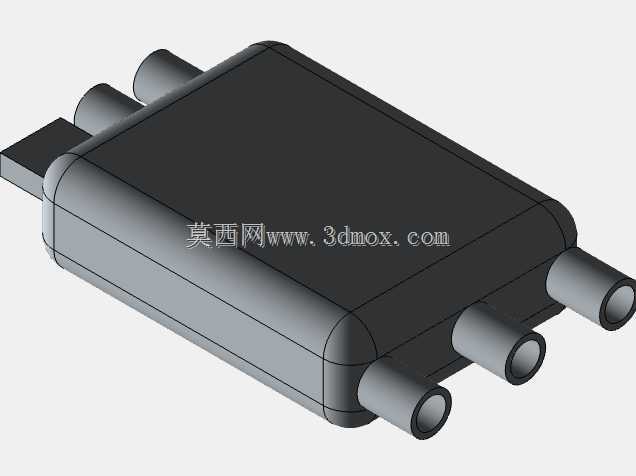

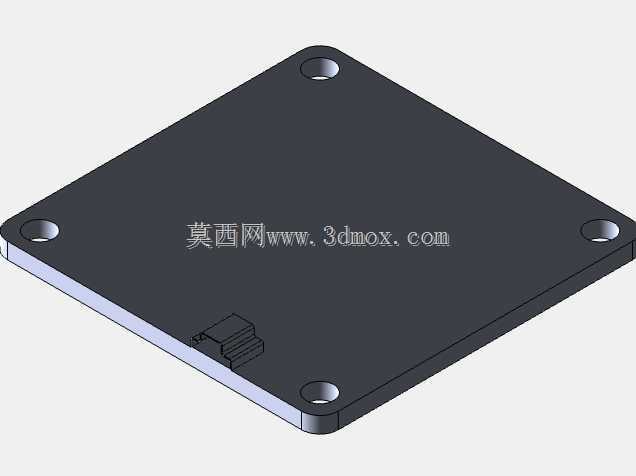

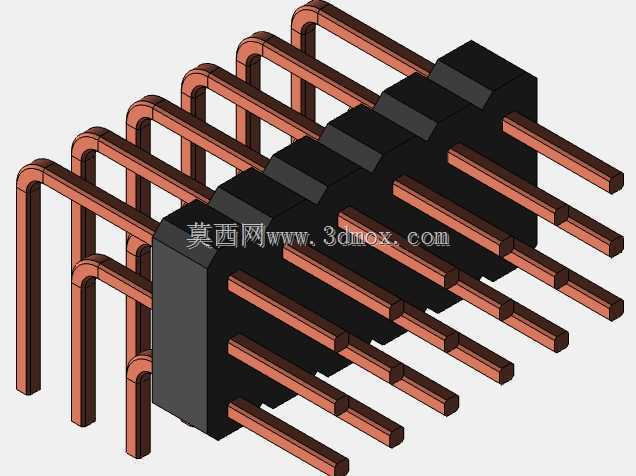

　　这套四旋翼飞行器结构围绕小型低空作业平台展开，机臂采用十字对称布局，四个动力单元分别布置于机臂末端，旋翼旋转平面保持同一高度，以保证升力合力通过整机重心。机身中部为载荷与电控安装区，黑色盒体可容纳飞控板、电池及图传模块，下方预留挂载接口，能够加装摄像云台或小型任务吊舱。

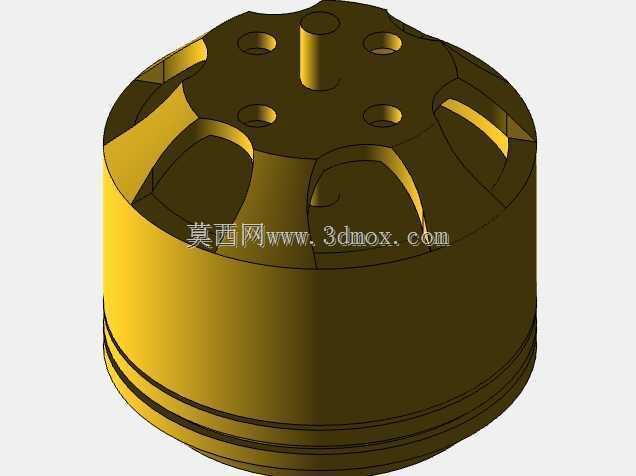

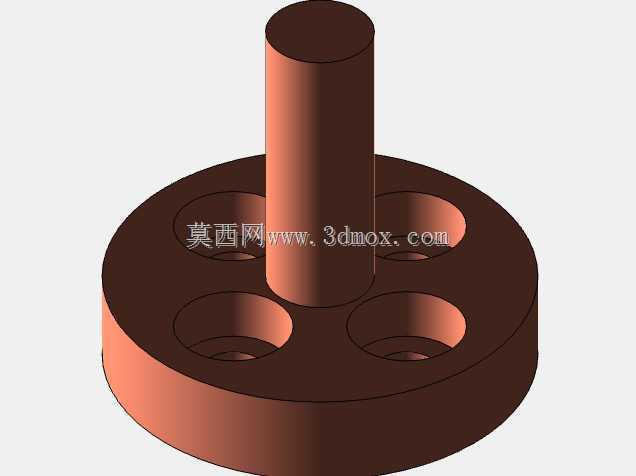

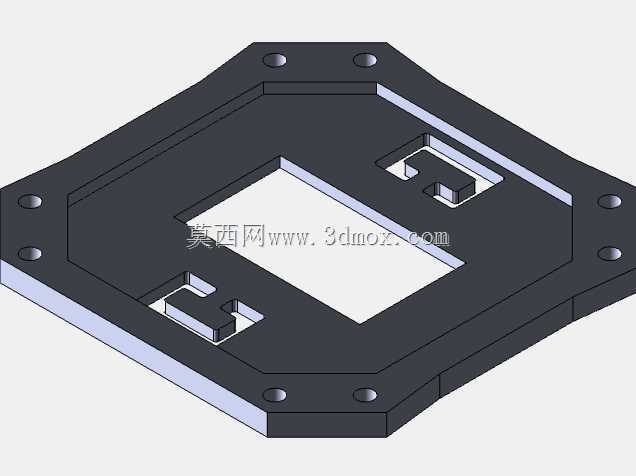

　　从实际用途看，这类结构适用于低空航拍、场地巡检、教学实验与轻型载荷验证。机架在设计时优先考虑拆装与维护：机臂与中心板通过紧固件连接，电机座直接贴合机臂端面，螺旋桨采用快拆式桨夹，便于外场更换受损桨叶。旋翼选用两叶红色桨，桨叶弦长与扭转角按低速大拉力工况匹配，配合无刷电机提供垂直升力与姿态调整力矩。

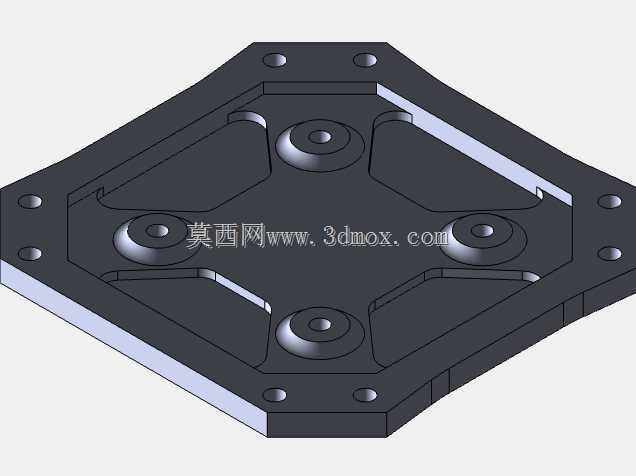

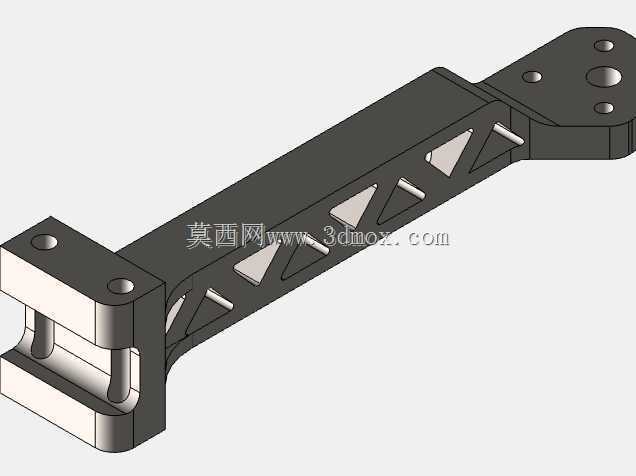

　　结构受力路径比较清晰，电机产生的拉力经电机座传入机臂，再汇总到中心框架；电池作为主要集中质量布置在机身中部，使重心靠近几何中心，降低姿态控制中的配平压力。机臂截面兼顾抗弯与减重需求，臂身上的开孔和镂空区域在不显著削弱刚度的前提下减少材料用量，同时为电调散热和走线提供空间。起落支撑位于机身下方，高度以保护云台和腹部设备为原则，着陆时能够吸收轻微冲击。

　　建模过程中需要重点控制几个安装边界：相邻旋翼之间必须保留足够安全间距，避免桨尖干涉；电机安装孔距要与标准无刷电机法兰一致；中心舱内部尺寸需满足电池、飞控和接收机的叠放要求；机臂展开后形成的外接圆决定了收纳箱与运输支架尺寸。若用于折叠版本，还需在机臂根部设置锁紧铰链，并校核折叠状态下桨叶与机身的间隙。

　　整机外形呈现典型X型四旋翼特征，中心体紧凑，四向机臂等长伸展，旋翼直径与机臂长度共同决定起飞重量上限。设计时不仅要看单件造型，还要把气动、重心、线缆走向和维修开口统一考虑，使结构既能承载飞控与电池，也能为后续任务载荷扩展留下明确接口。
