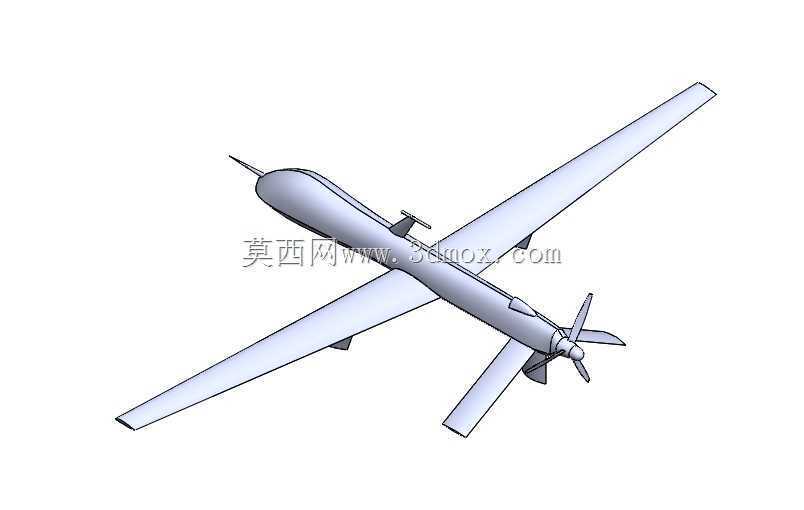

捕食者长航时察打一体无人机整机结构

　　这套三维结构围绕中低空长航时察打一体无人机展开，整机采用捕食者类平台经典的大展弦比平直翼、后置推进式螺旋桨、细长纺锤形机身与V型尾翼布局，主要面向边境巡逻、管线巡检、灾情侦察、地理测绘、目标监视及轻量任务载荷投送等场景。与高速战斗机不同，这类平台并不追求机动过载和极速，而是把续航时间、巡航升阻比、任务载荷适配能力和地面保障便利性放在首位，因此结构建模时需要围绕低速气动效率与长时间任务剖面来组织部件关系。

　　机身沿航向呈细长流线型，前段预留光电吊舱、航电设备、任务计算机与通信链路安装空间，中段布置机翼对接区、燃油或电池舱、任务挂点及主承力框架，后段收敛并连接尾推动力单元。纺锤形截面能够在较低巡航速度下减小浸润面积阻力，同时为内部设备提供连续的安装基准。建模时机身骨架不宜只做外观蒙皮，应体现框、梁、长桁与舱段分界，使机翼接头、尾翼支座、起落架安装点和设备舱开口都有明确承力路径，便于后续开展重量估算、干涉检查和维护通道规划。

　　机翼是整机效率的核心。大展弦比直机翼能够显著提升诱导阻力性能，适合数小时量级的巡航任务；翼面沿展向设置适度上反和扭转，根梢过渡平缓，既有利于升力分布接近椭圆形态，也能降低翼尖失速风险。机翼与机身通常采用中央贯通梁或左右对接接头传力，模型中应保留翼梁、翼肋、蒙皮分区、舵面铰链线以及外挂接口的位置关系。若用于工程细化，还需要在翼盒区域考虑燃油袋、伺服舵机、线缆通道和检查口盖的布置，避免外观造型与内部安装发生冲突。

　　尾部采用推进式动力布置，螺旋桨位于机身末端，可使机头下方视野不受桨盘遮挡，便于光电转塔持续观测地面目标。尾翼以V型布局形式同时承担垂尾与平尾的部分功能，两个斜置尾面通过复合舵面动作实现偏航和俯仰控制，有利于减少尾翼数量和阻力。动力舱、尾桨轴、桨毂、多叶螺旋桨与尾撑接头需要同轴约束，螺旋桨旋转包络与尾翼、机身末端之间应保留足够安全间隙。实际结构中还要关注发动机或电机的振动传递、冷却进气、排气方向以及维护拆装路线，不能只把尾部当作静态外形处理。

　　任务功能上，该类无人机通常在中低空以稳定巡航速度执行长时间监视，机头下部可挂载光电/红外转塔，机翼内侧或机身腹部可根据任务需要配置轻量挂架。整机结构设计要为任务载荷提供标准化安装面、电气走线空间和重心调节范围。由于外挂物会改变全机重量分布和气动阻力，挂点位置宜靠近机翼内侧或机身轴线附近，以降低弯矩影响并减小滚转惯量变化。模型中把挂架、接头和舱门边界表达清楚，有助于任务系统集成时快速判断载荷互换性。

　　安装边界方面，整机展开后翼展远大于机身长度，机翼是运输、装配和库房停放时最敏感的尺寸约束。实际使用中常将机翼设计为可拆解或可折叠形式，使地面运输车辆、机库门宽和野战保障场地能够接纳；机身纵向则需关注机头传感器舱、尾部螺旋桨和起落架最低点之间的地面操作空间。起落架虽在外观上占比不大，却决定了起降滑跑、地面牵引和停机姿态，主轮位置、尾轮或尾撑高度、机身离地间隙以及螺旋桨离地半径都需要协同校核。

　　从三维建模思路看，应先建立机身轴线、机翼参考面、尾翼夹角和动力轴线等顶层基准，再沿基准细化蒙皮、骨架、舵面、起落架和任务挂点。机翼适合采用翼型截面沿展向放样，尾翼与螺旋桨可通过对称、阵列和旋转约束提高修改效率；机身曲面需保证前段、中段、尾段之间连续过渡，避免在接头区域出现曲率突变。对结构设计者而言，这类模型的价值不只是呈现无人机外形，更在于把气动布局、承力路径、设备舱段、外挂接口和地面保障边界统一到同一数字样机中，为后续详细设计、仿真分析和装配验证提供清晰依据。
