无人机舵机伺服执行机构结构设计

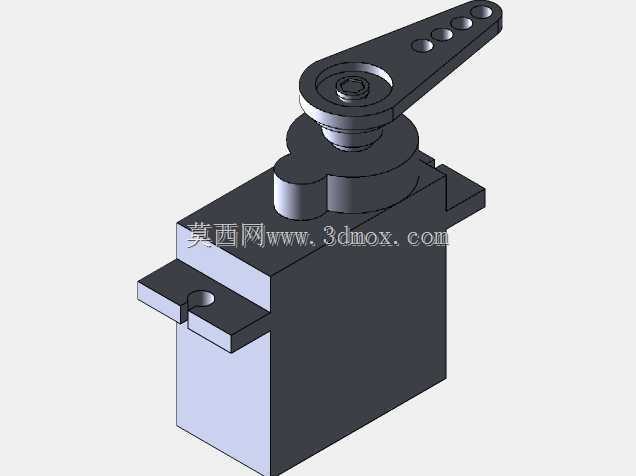

　　这套伺服执行机构的三维结构，围绕小型无人飞行器舵面驱动场景搭建，核心解决飞控指令到舵面机械偏转的动力转换问题，在固定翼航模、小型巡检无人机、教学验证飞行器上承担襟翼、副翼、方向舵的角度调节功能。整机采用方块式主体壳体布局，壳体一侧伸出带多孔位的输出摇臂，另一侧预留对称安装卡位，结构紧凑无冗余外凸特征，适配无人机机翼、尾翼内部狭窄的安装腔室。

　　从实际装机逻辑来看，这类舵机不需要复杂的外置减速支架，壳体本身就承担定位基准作用。建模时先确定输出轴的中心高度，再反向推导壳体底面到安装耳的距离：底部两侧伸出的带卡槽凸耳，对应无人机机架上的标准卡位，装配时直接滑入卡槽即可完成径向限位，不需要额外加工定制安装座，大幅缩短现场装机的调试周期。输出摇臂上开设的四个等距铰接孔，是为了适配不同舵面连杆的铰接位置——靠近转轴的孔位输出力矩大、偏转角度小，适合重载主舵面；远离转轴的末端孔位动作行程长，适合需要大摆角的副翼调节，设计人员在选型时不用更换摇臂，只需要调整连杆固定孔位就能匹配不同舵面的传动比。

　　壳体的外形做了直角切边处理，没有圆弧过渡的大曲面，一方面是注塑或者3D打印成型时脱模难度低，壳体壁厚可以均匀控制在1.2到1.5毫米之间，既保证内部齿轮组、驱动电机的容纳空间，又能把整机重量控制在无人机负载允许的范围内；另一方面直角侧壁可以和机翼内部的隔框平面完全贴合，装机后不会出现径向晃动，舵机工作时的反扭矩可以直接通过壳体侧壁传递到机架，避免输出轴承受额外的侧向载荷。

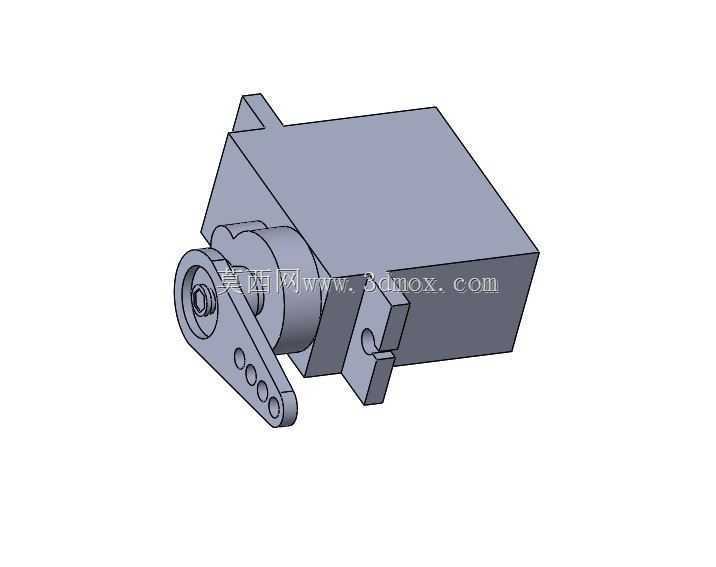

　　内部结构的排布逻辑也在外形上有所体现：壳体中段的圆柱形凸台包裹输出轴的轴承位，这个位置的壁厚做了局部加厚，用来承受摇臂往复摆动产生的交变冲击力，避免长期运行后轴承座出现开裂。摇臂和输出轴的配合位采用扁位防转结构，建模时在轴端加工出平行切面，摇臂对应位置开出匹配的扁孔，装配后不会出现相对打滑，即使飞控输出高频小角度调整指令，舵面的偏转角度也能和指令保持同步。

　　安装边界方面，整机的轴向长度控制在微型舵机的常规尺寸区间，宽度不超过标准舵机的安装间距，顶部的两个伸出定位耳用来和舵机上盖配合，既可以用螺丝锁附固定，也能在维护时直接拆开上盖检查内部齿轮的磨损情况。摇臂的摆动平面和壳体安装底面保持平行，装机后连杆的运动轨迹和舵面偏转平面共面，不会出现别劲、卡滞的问题。在无人机做姿态调整时，该机构接收飞控的PWM信号，内部驱动电机通过减速齿轮组带动输出轴转动，摇臂拉动连杆完成舵面角度修正，响应延迟低，定位重复精度可以满足小型无人机的飞行控制要求。

　　建模过程中所有配合面都预留了合理的装配间隙，壳体和上下端盖的贴合面做了止口定位，组装后同轴度误差可以控制在很小的范围；摇臂的铰接孔位置按照标准舵机摇臂的孔距规范绘制，通用市面上的常规连杆接头，不需要单独定制连接件。整个结构没有复杂的异形特征，不管是用于前期飞行器方案的结构干涉检查，还是后续小批量试制的加工出图，都能直接作为设计参考，帮助结构工程师快速完成舵机系统的布局匹配，提前规避装机时摇臂和机翼内壁碰撞、安装孔位错位这类常见问题。
