土星五号运载火箭及发射勤务塔架结构

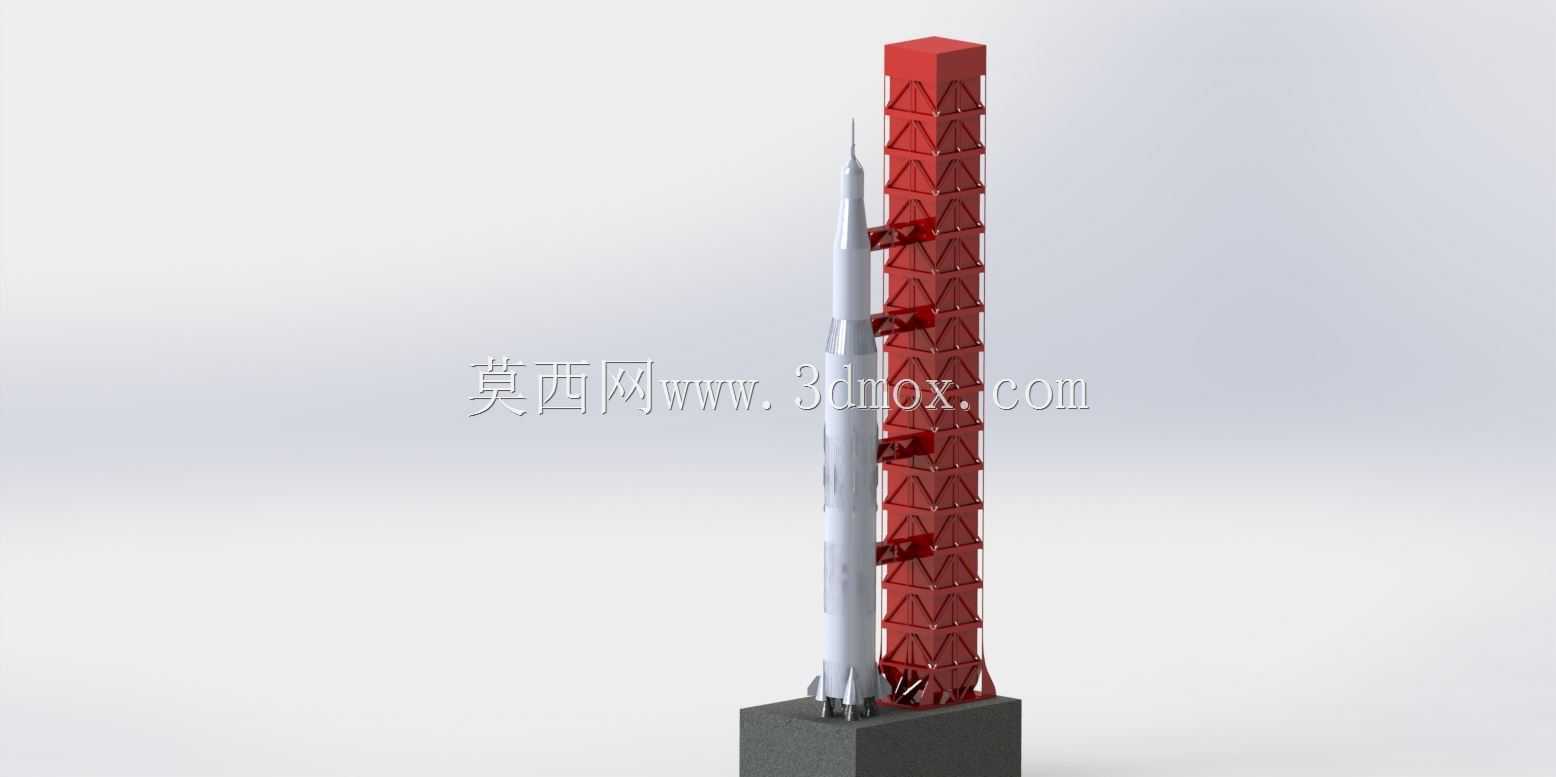

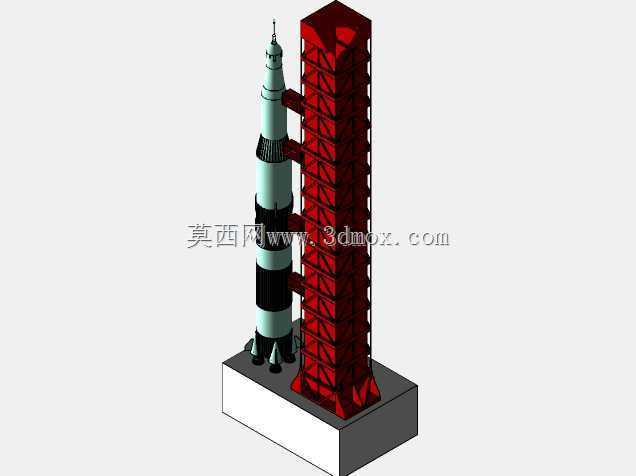

　　这套三维结构完整还原了土星五号重型运载火箭在发射工位的待发状态，主体包含三级串联式运载火箭箭体、脐带勤务塔架以及发射台基座三大部分，建模过程中严格按照真实发射工位的空间相对位置完成装配，可直接用于航天发射场景演示、科普展陈结构拆解、航天发射流程仿真以及重型运载火箭总体构型教学使用。

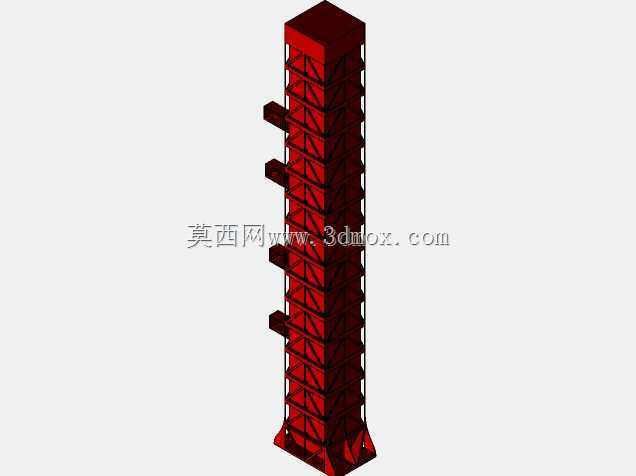

　　从实际发射工位的功能逻辑来看，旁侧高耸的红色桁架塔架并非单纯的装饰结构，它承担着火箭发射前全流程的地面保障职能：塔架主体采用格构式桁架设计，沿高度方向分层设置多层作业平台，各层平台可在火箭加注、星箭组合体检测、航天员进舱阶段延伸至箭体表面，为管路对接、电气检测、人员通行提供操作空间；塔架上预留的多组摆杆结构，在发射前数分钟才会依次摆开，脱离箭体表面，这些摆杆分别承担推进剂加注管路、供气管路、信号电缆的支撑与对接功能，建模时每一层摆杆的铰接回转位置都做了独立结构表达，可直接在装配环境中模拟摆杆开合的运动轨迹，验证摆杆摆动过程中与箭体、塔架主结构之间的安全间隙，避免出现运动干涉。

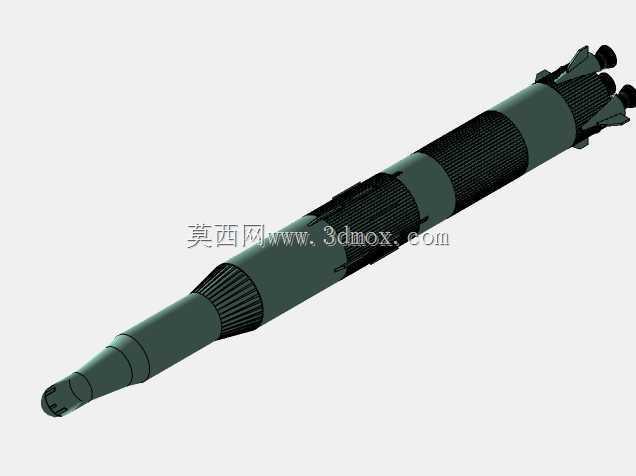

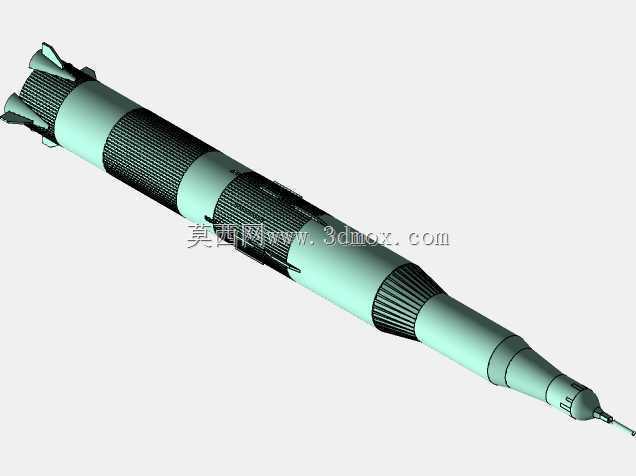

　　箭体部分按照土星五号的实际分段构型完成建模：最底部为第一级S-IC箭体，底部均匀布置五台大推力液体火箭发动机，发动机喷口的收敛扩张段、机架支撑结构、箭体底部防热层都做了细化表达；一级箭体上方为级间段，衔接第二级S-II箭体，再向上依次为第三级S-IVB、仪器舱、阿波罗飞船组合体，飞船部分包含指挥舱、服务舱以及登月舱段，完整还原了阿波罗任务的载荷构型。箭体外表面的管路走线、舱段对接法兰、天线凸起、级间分离标识位置都按照实装比例布置，没有做过度简化的曲面拉伸处理，结构设计人员可以直接基于该模型拆分出箭体各舱段的分段边界，核对各舱段的直径匹配关系、级间连接面的位置尺寸。

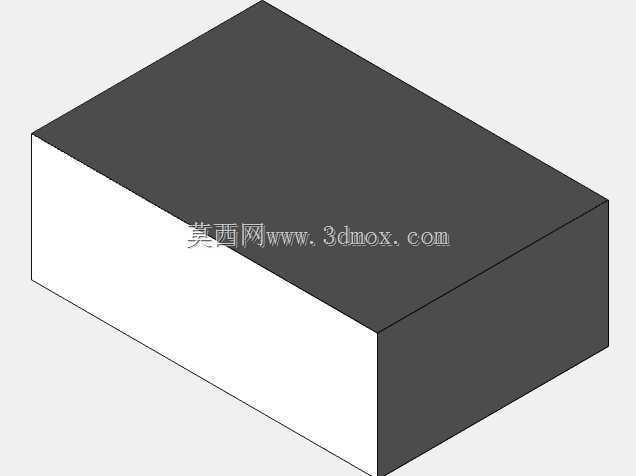

　　底部发射台基座为厚重的钢筋混凝土承力结构，建模时将基座顶面的火箭支撑臂、燃气导流槽开口位置都做了对应表达：发射时火箭发动机喷出的高温高速燃气会通过导流槽向塔架两侧导排，避免燃气回流冲刷箭体底部与塔架结构，基座的平面尺寸完全覆盖火箭与塔架的底部投影范围，安装边界上，塔架底部的四个支脚与发射台顶面的预埋件位置一一对应，火箭底部的四个支撑点均匀分布在箭体周边，保证待发状态下整枚火箭的垂直载荷均匀传递到发射台基础上。

　　从空间尺寸匹配关系来看，勤务塔架的总高度略高于火箭全高，保证最顶层作业平台可以抵达飞船舱段位置，塔架与箭体之间的水平间隙经过严格核对，既保证各层作业平台伸出后可以顺利抵达箭体表面，又预留出足够的安全距离，避免火箭起飞段漂移过程中碰触塔架结构。桁架结构全部采用型钢杆件拼接建模，每一根斜撑、横杆、立柱的连接节点都做了实体化处理，没有用线框代替结构件，设计人员可以直接读取塔架任意高度处的杆件截面尺寸，推演塔架在沿海大风工况下的结构刚度，校核风载作用下塔架顶端的挠度变形量，确认变形量不会影响摆杆与箭体接口的对接精度。

　　在实际工程应用场景中，这类发射工位组合模型可以用于发射流程推演：从火箭垂直转运至发射台、塔架各层平台闭合、加注管路对接、航天员进舱、摆杆摆开、火箭起飞离台的全流程，都可以基于该装配体完成运动仿真，提前排查流程中可能出现的结构碰撞问题；同时也可用于航天科普展项的结构拆解演示，将箭体三级舱段、飞船三部分、塔架分层平台分别做爆炸视图展示，直观呈现重型运载火箭的系统组成逻辑。建模过程中所有结构的装配基准都统一在发射台顶面的中心原点，火箭的轴心线与发射台中心基准完全重合，塔架的纵向轴线与火箭轴心线平行，整套模型的坐标体系统一，后续导入仿真环境时不需要额外做基准对齐，可直接开展流场、结构力学相关的前置建模工作。
