Cla-Val航空燃油加注压力调控喷嘴

　　机场停机坪的燃油保障环节里，地勤加油车与飞机机翼受油接口之间，不能直接用硬管对接——管路里的航空煤油带着泵压冲过来，流量忽大忽小、压力超差时，轻则冲坏机翼油箱的浮子通气阀，重则出现燃油喷溅、静电积聚的风险。这套Cla-Val型加油喷嘴就是串在加油胶管末端的核心调控部件，所有从加油车输出的JetA-1燃油，都要先经过它内部的流道，再送入飞机油箱。

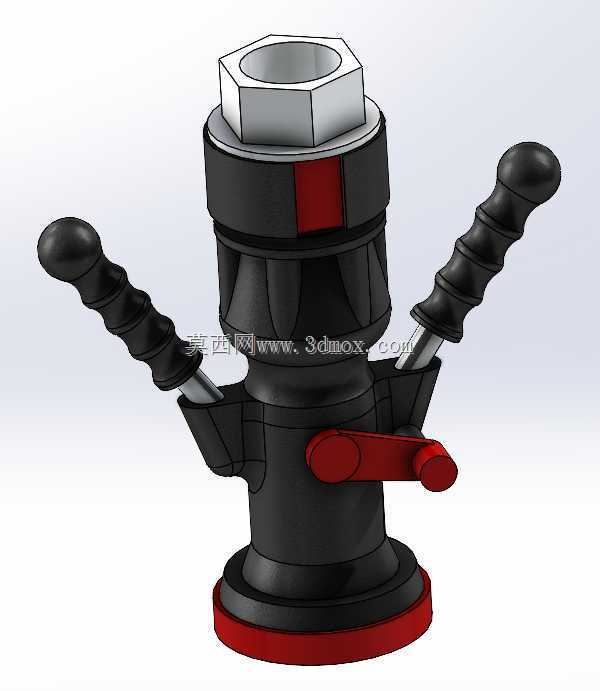

　　从现场使用逻辑倒推结构设计，最先要解决的是操作可达性：喷嘴主体是立式短圆柱构型，底部带一圈红色密封法兰边，作业时直接卡在加油车输出端的快接卡座上，不需要额外拧螺栓，地勤人员单手就能完成对位锁止。主体两侧伸出两根带防滑波纹的黑色操作手柄，手柄轴线和主体中心线呈35度左右夹角，两个人分站胶管两侧扶管时，手腕自然下垂就能握住手柄，不用抬臂较劲——加油作业时胶管内充满燃油，整根管路带压重量超过四十公斤，手柄的握持角度如果做成水平，人员拖拽时全靠小臂发力，连续保障三四个航班就会出现肌肉劳损，这个斜向握把的角度是跟着地勤作业的人体工学实测数据定的。

　　主体顶部的六角锁紧螺帽是内部调压阀芯的检修口，用普通开口扳手就能拧开，不用拆解整个喷嘴本体：机场航油部门的定检周期里，每加注两百架次飞机就要拆出阀芯检查密封面的冲蚀痕迹，航空煤油里哪怕混有微米级的杂质颗粒，高速流过阀芯密封面时都会拉出细划痕，内漏超标的喷嘴会在加油结束关断后出现管路余油滴漏，滴到停机坪水泥地面上既造成航油浪费，也属于FOD（外来物）隐患。顶部螺帽做成标准外六角，就是为了让一线维修人员不用携带专用工装，用车载标配的扳手就能完成现场维保。

　　主体侧面伸出的红色拨杆是应急关断手柄，它的操作行程只有15度，地勤人员发现加油流量异常、或者飞机油箱满油触发溢油信号时，用手背一拨就能直接切断内部流道，不需要旋转多圈阀门。这个拨杆的表面做了滚花防滑处理，戴丁腈耐油手套操作时也不会打滑；拨杆的复位弹簧力特意调校到8牛左右，既不会因为加油管路的水锤冲击自己跳关，也不会出现紧急情况时人员扳不动的情况。

　　流道设计上，喷嘴内部不是直通等径结构：入口段做了渐扩整流腔，把加油车胶管里紊流状态的燃油梳理成平稳层流，避免高速紊流冲刷腔壁产生气蚀噪声；中间段集成了压力补偿阀芯，当加油车泵压在0.3MPa到1.2MPa区间波动时，阀芯会在弹簧和油压的合力下自动移动开度，把出口端的供油压力稳定在飞机油箱允许的0.45MPa额定值以内——不同机型的机翼油箱承压阈值不一样，窄体机的油箱通气系统耐受压力上限更低，压力超差会直接导致油箱结构变形。喷嘴出口端做了圆角过渡，对接飞机加油接头时，导向倒角能自动补偿±5度的对接角度偏差，地勤在夜间光线不足的机位作业时，不用反复对位就能把接头卡紧锁死。

　　外形尺寸方面，整个喷嘴不含两侧手柄的主体直径约180mm，总高度（从底部法兰到顶部六角螺帽）约260mm，两侧手柄展开后的最大宽度是520mm，这个尺寸边界是严格按照机场地勤设备的通行空间限定的：加油车的胶管卷盘收纳槽宽度是600mm，喷嘴带手柄完全可以随胶管一起卷进卷盘，不会突出槽外被磕碰。底部连接法兰的止口直径是标准航空加油接口尺寸，和全球通用的压力加油接头完全互换，不需要加装转换接头。

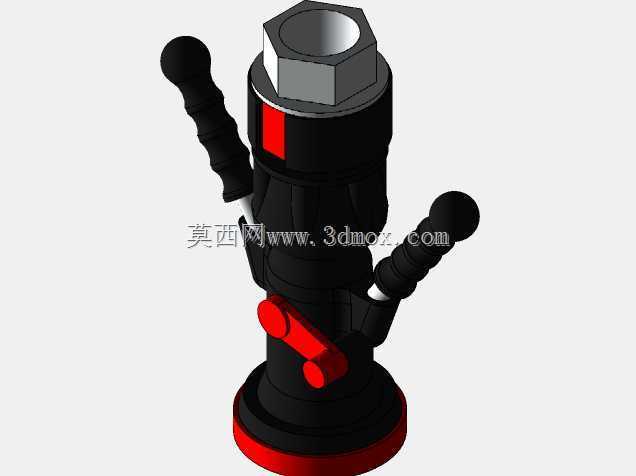

　　建模时的结构分层也完全贴合实际装配逻辑：底部红色法兰是耐油丁腈橡胶包覆的金属基座，黑色主体段是阳极氧化铝合金锻件，兼顾轻量化和结构强度——整套喷嘴干重控制在7.5公斤以内，地勤人员单人可以短距离搬运转移；两侧手柄内部是钢制承力杆，外部包覆耐油防滑橡胶，长期接触航空煤油不会出现橡胶溶胀开裂；顶部六角螺帽是不锈钢机加工件，反复拆装不会出现螺纹滑牙。所有外露的红色部件（底部法兰边、侧面应急拨杆、主体中部的标识环）都采用高可见度配色，在停机坪的灰色水泥、蓝色加油车背景下，人员隔着十多米就能快速识别喷嘴位置，夜间机位照明不足时也能快速找到应急关断拨杆。

　　实际作业场景里，这个喷嘴还要承受频繁的拖拽冲击：加油车移位时胶管经常会被机轮碾压，喷嘴主体的铝合金壁厚做到了8mm，意外被轻型工作车碾压时不会出现壳体破裂；内部所有密封件都采用耐航油的氟橡胶材质，长期浸泡在JetA-1燃油里不会硬化失效，满足机场航油设备连续高强度作业的可靠性要求。
