柱销螺栓式挠性联轴器三维结构

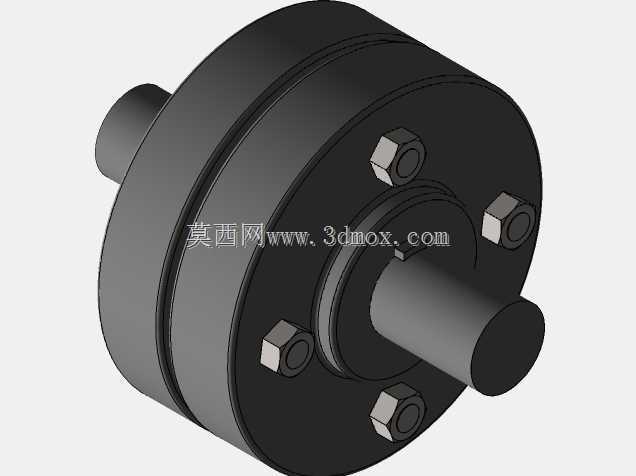

　　该模型呈现的是一种用于旋转轴系之间传递扭矩的挠性联轴器结构，主体由左右两个盘状半联轴器、中间连接环、周向紧固螺栓、螺母以及两侧伸出的轴段组成。整体外形接近圆柱盘式结构，轴向轮廓由不同直径的台阶构成，外侧圆盘直径较大，轴伸部分直径较小，安装时需要在两根被连接轴之间预留足够的轴向空间，并保证盘体外圆与周边护罩、机架、箱体壁之间留有安全间隙。周向螺栓沿法兰端面均匀布置，既承担两半体之间的夹紧与定位作用，也使装配、检修和拆换更加直观；在三维建模时，螺栓孔位置、螺母沉台、轴孔同轴关系和端面贴合面都需要重点表达，否则后续工程图中容易出现孔位干涉或装配顺序错误。

　　从实际设备用途看，这类联轴器常见于电机与减速器、泵组、输送设备、风机、小型传动站以及试验台架之间。它的核心任务不是简单把两根轴“接在一起”，而是在主动轴旋转时将扭矩稳定传递到从动轴，同时允许两轴之间存在少量径向偏移、角向偏差和轴向窜动。现场安装中，混凝土基础沉降、轴承座加工误差、电机底脚调整不到位、热膨胀引起的轴长变化，都会让理论上的同轴线在运行时产生偏差。若采用完全刚性的连接方式，这些偏差会直接转化为轴、轴承、键连接和壳体上的附加载荷，长期运行后可能出现轴承发热、键槽压伤、轴端疲劳甚至壳体开裂。挠性结构的价值就在于通过连接环节的微量变形或相对调整，削弱错位带来的强制约束，使轴系在非理想对中条件下仍能较平稳地工作。

　　设计这类零件时，首先要明确传递功率、转速、工况冲击程度和轴径范围。轴孔与轴伸通常采用键连接或过盈配合，模型中两侧圆柱轴段用于表现输入、输出关系，实际选型时需校核轴孔接触长度、键槽承压面积以及轴端锁紧方式。法兰盘外径不能只按外观确定，它与螺栓分布圆、允许传递扭矩、盘体弯曲刚度和拆装空间直接相关；螺栓数量过少会导致周向夹紧不均，过多则会缩小盘体有效壁厚并增加加工孔位难度。螺母外侧设置六边形轮廓和沉台，有利于在装配时限制转动，也便于使用标准扳手完成拧紧。中间连接环的厚度需要兼顾柔性补偿能力和扭转刚度：过薄会使扭转弹性变形增大，影响传动定位精度；过厚则会降低对偏差的吸收能力，使挠性效果减弱。

　　安装边界方面，联轴器通常位于动力源和工作机之间，轴向位置应尽量靠近支承轴承，以减小悬臂弯矩。两侧轴伸入半联轴器的长度不宜过短，否则键连接承压区不足，容易在频繁启停时产生松动；也不能顶死到中间隔套，需给热伸长留出间隙。外围若设置防护罩，罩体内壁与旋转外圆之间应保留径向余量，尤其在高速工况下还要考虑螺栓头部的空气扰动和安全防护。对中调整时，应先校正轴向端面间隙，再通过百分表或激光对中仪检查径向跳动和角向开口；即便挠性联轴器具备补偿能力，也不能把它当作替代对中作业的手段，补偿量只是在合理误差范围内改善轴系受力，而不是允许任意偏置安装。

　　从结构建模角度看，该类零件适合采用回转体加阵列特征的方式建立：先绘制半联轴器的轴向剖面，通过旋转得到盘体和轴毂基础形状，再在端面建立单个螺栓孔、沉孔和螺母安装位，最后按圆周阵列完成均布连接特征。中间环可独立建模，便于在装配体中检查接触面和压缩关系；螺栓、螺母作为标准件应保留真实外形，以反映扳手空间和相邻零件间隙。轴段与孔的配合面、法兰贴合面、螺栓杆与孔壁之间的关系，都应在装配约束中区分清楚，避免把所有接触都简单处理成同轴或固定。工程应用中，还需要结合转速校核临界转速、平衡等级和启动惯量，对重载、反转频繁或带冲击载荷的场合，应进一步验算螺栓预紧力、盘体挤压应力以及挠性元件的疲劳寿命。

　　整体而言，该结构兼顾了扭矩传递、偏差补偿和装拆维护三方面需求，外形紧凑、连接关系明确，适合作为传动系统设计、轴系布置校核以及机械设备教学演示中的典型联轴器方案。
