民航客机涡轮风扇喷气发动机外观结构

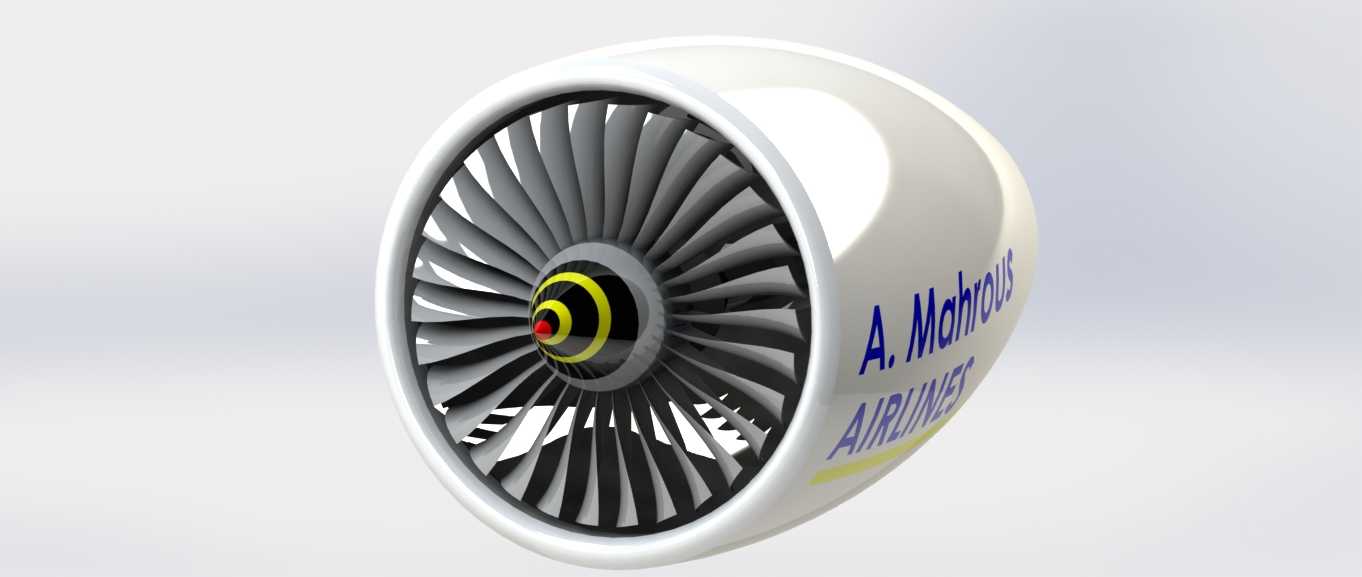

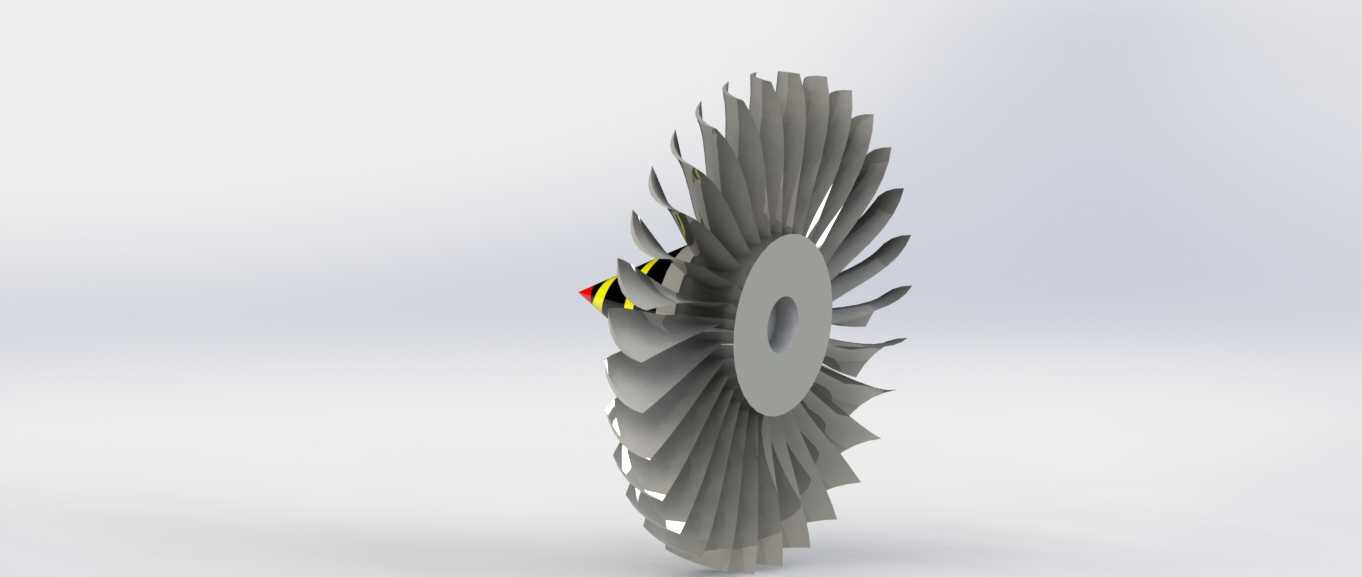

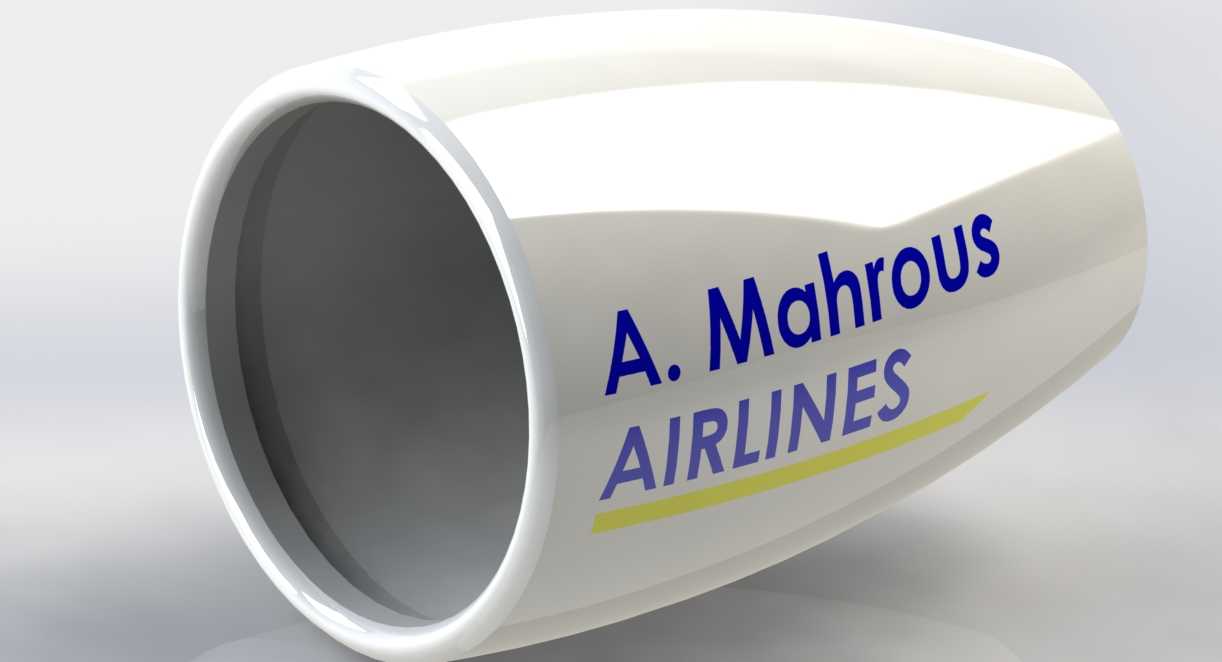

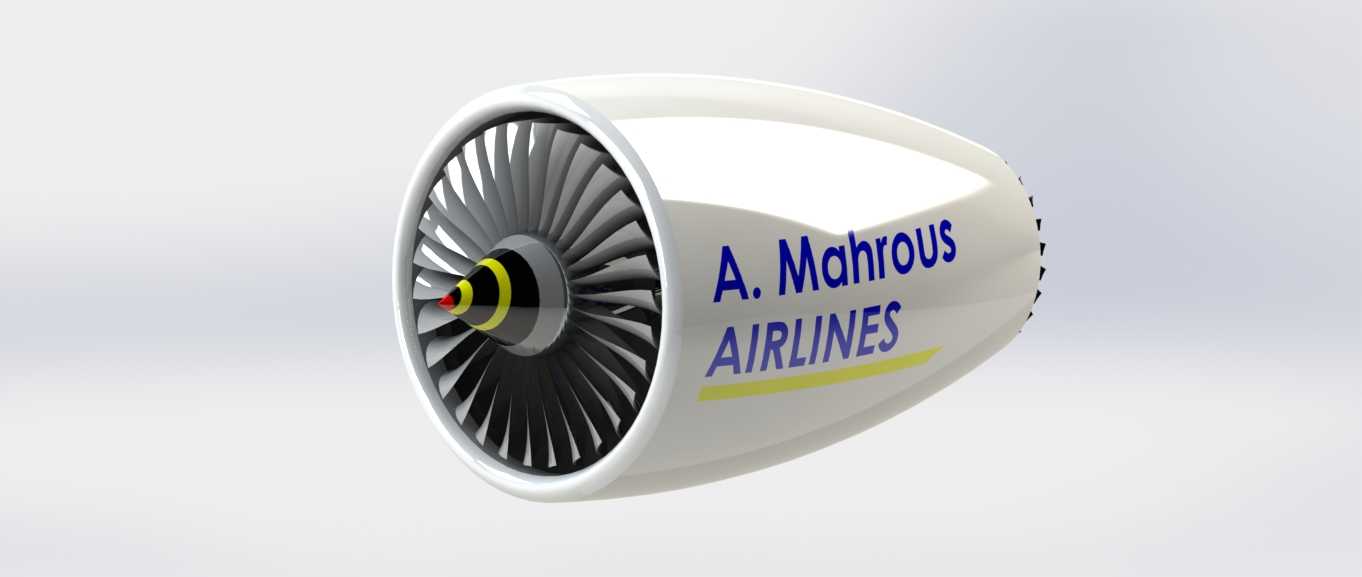

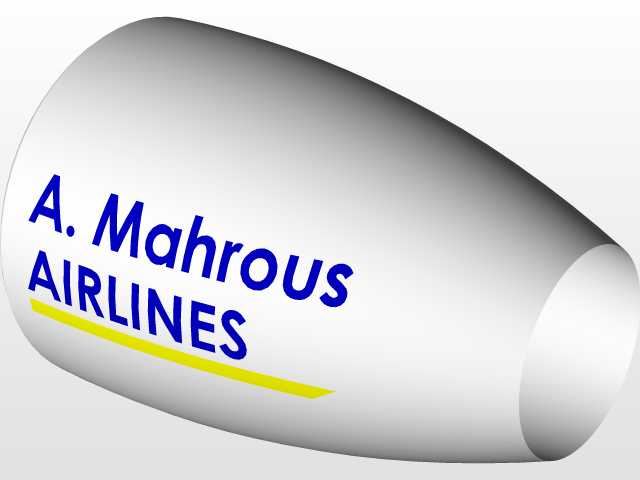

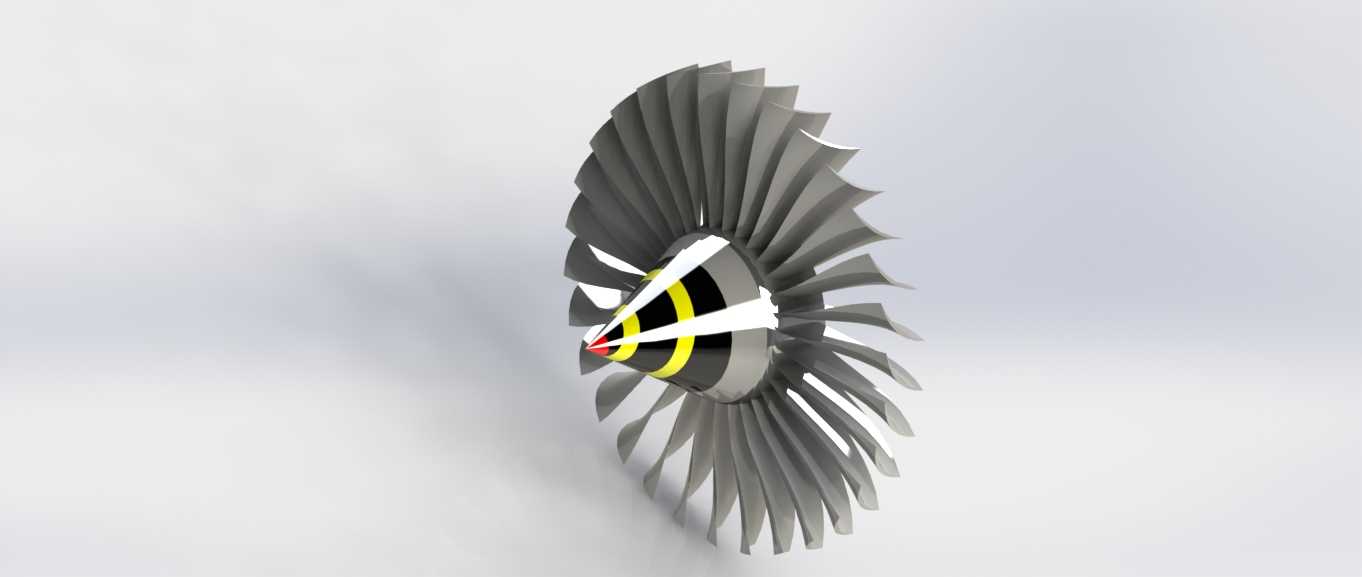

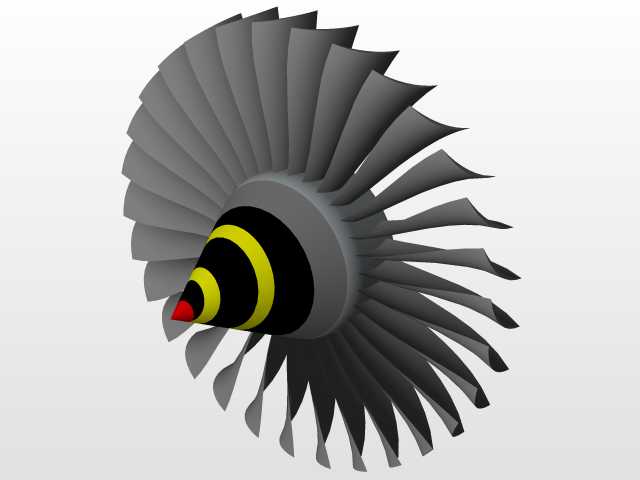

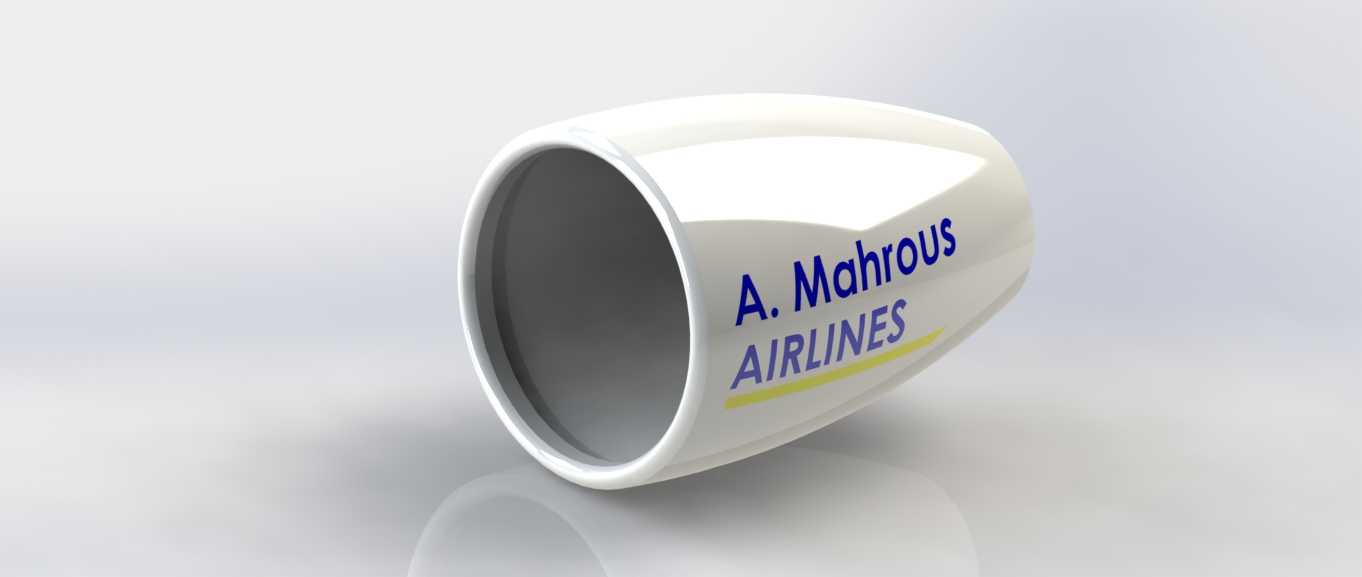

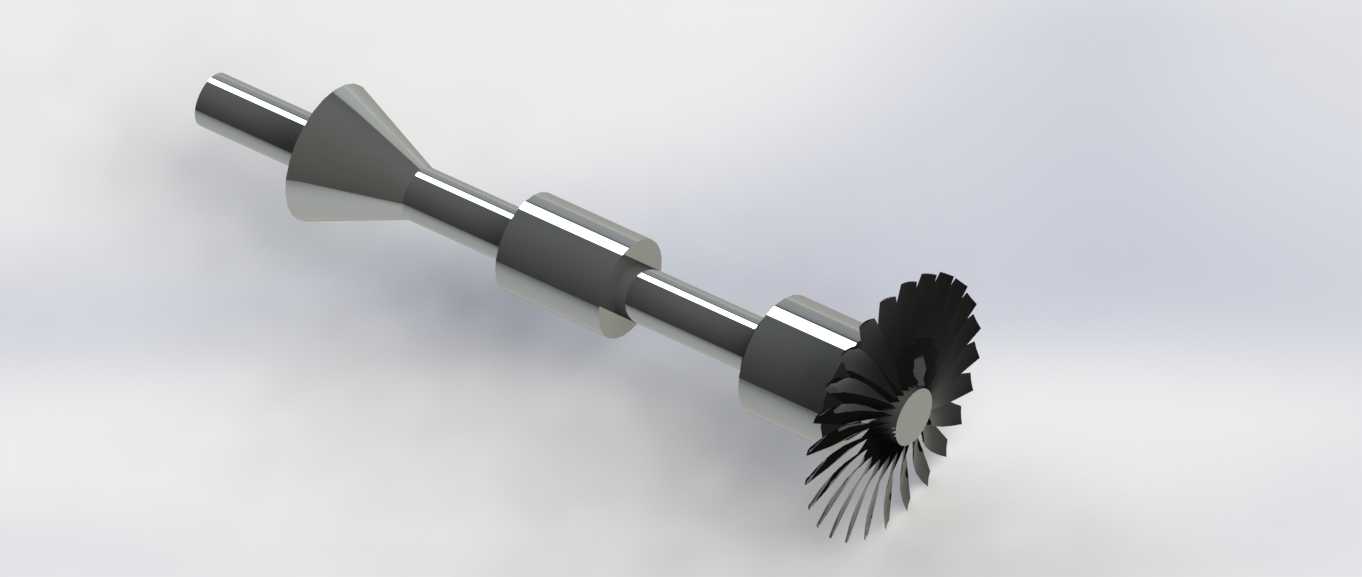

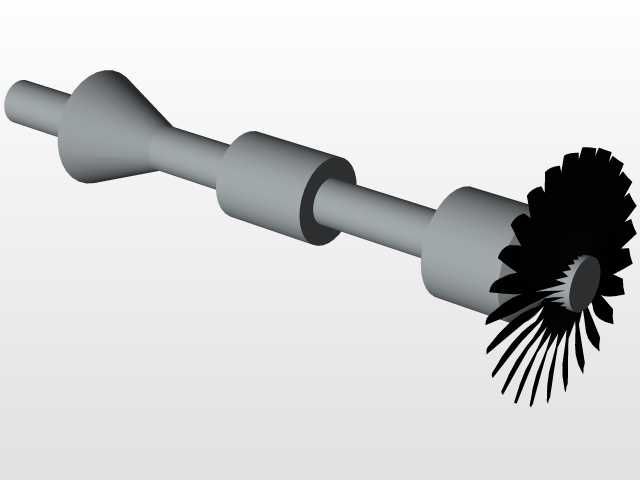

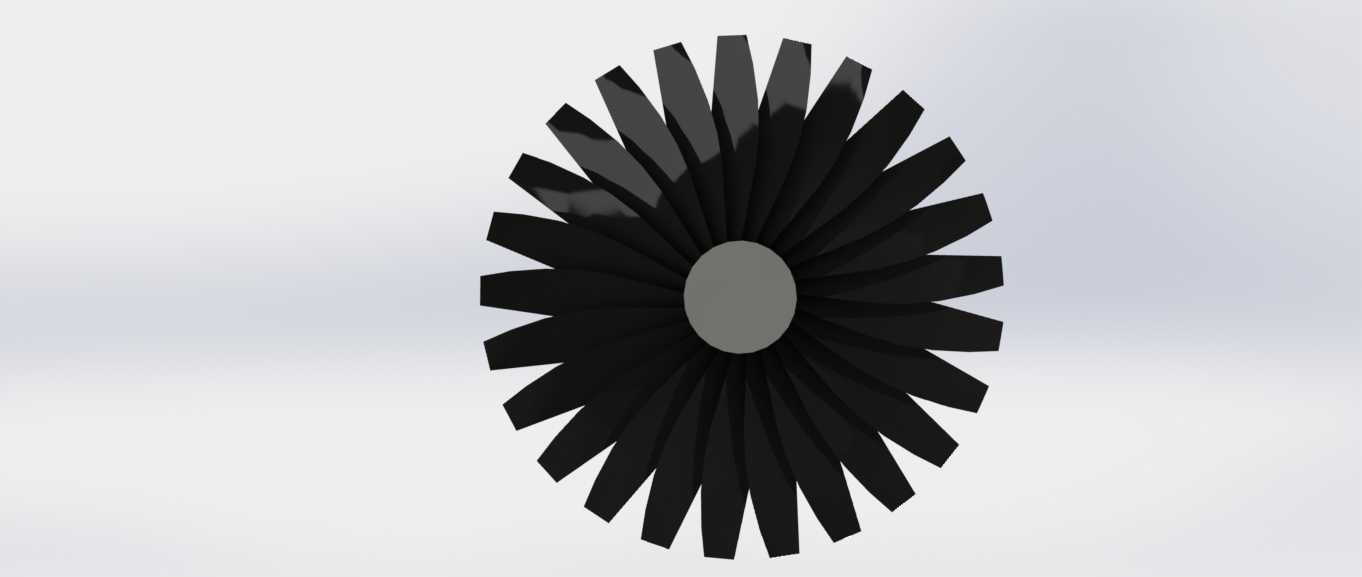

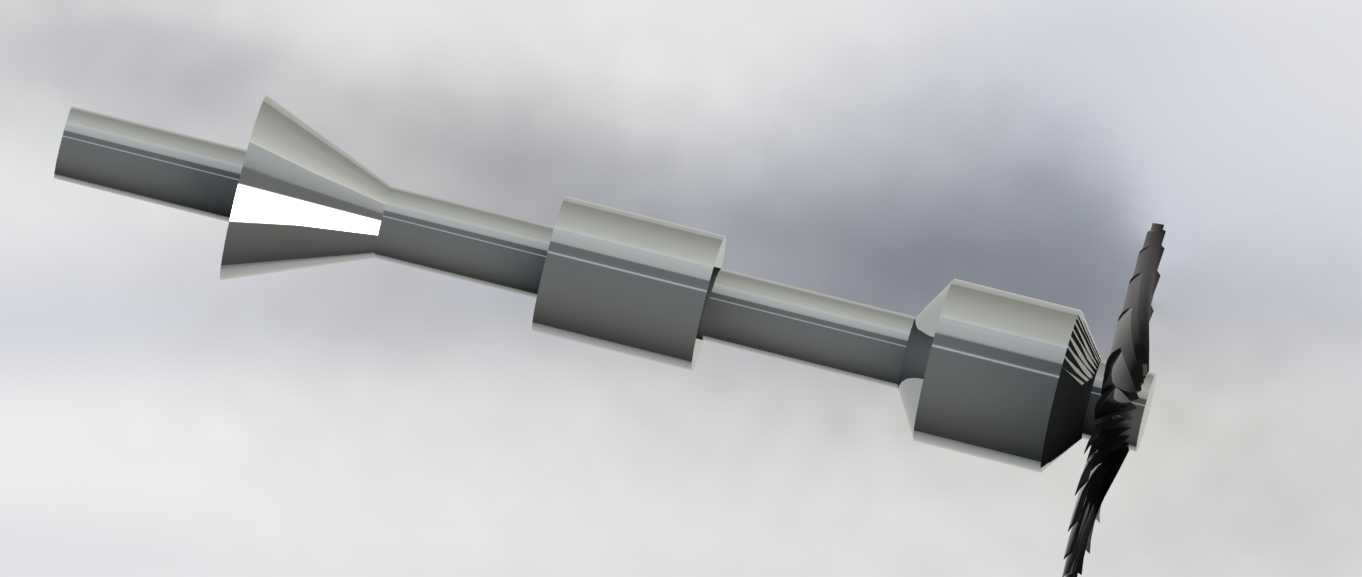

这款喷气发动机的三维结构还原，聚焦民用大涵道比涡扇发动机的前端进气段与短舱包覆结构，可直接用于航空类教学演示、飞机构型虚拟展示、机务培训场景的结构认知环节，也能为航空爱好者的科普内容制作提供精准的外形参考。从实际装机场景来看，该结构对应民航干线客机翼下吊装的动力单元前端部分，日常运行中需要承担进气整流、风扇叶片防护、外部气动减阻的核心功能，短舱外壁的涂装标识区域也还原了民航运营中航司标识的常规布设位置，符合实际航线运营中的外观规范。设计过程中优先还原了进气道唇口的流线型曲面，该曲面的曲率经过多轮调整，匹配亚音速飞行阶段的进气效率要求，能够让来流均匀进入风扇压气机段，避免进气畸变导致的压气机喘振风险；风扇叶片的叶型采用了宽弦设计的简化还原，叶片前缘的后掠角度符合当代民航涡扇发动机的叶片构型特征，叶片与机匣之间的叶尖间隙控制在合理的装配公差范围内，还原了实际装配中需要预留的热膨胀间隙边界。从安装边界来看，该短舱段的后端预留了与核心机段对接的安装法兰结构，法兰上的连接点位均匀布设，匹配实际发动机装配中螺栓紧固的点位分布，短舱上部预留了吊装挂点的接口位置，对应机翼吊架与发动机的连接区域，能够满足翼下吊装的安装位置匹配要求；进气道内壁的消声衬板区域也做了结构区分，还原了实际发动机短舱内壁降噪结构的布设范围，该结构是民航发动机满足机场噪声管控要求的核心设计部分。结构设计中还还原了整流罩尾部的锯齿状边缘特征，该特征是当代大涵道比涡扇发动机降低外涵道排气噪声的典型设计，能够让外涵道冷气流与内涵道热气流的掺混过程更平缓，减少排气过程中的气动噪声；风扇轮毂前端的整流锥采用了流线型抛物面设计，锥面的螺旋形标识线也做了还原，该标识线在实际运行中可用于地面机务人员直观判断风扇叶片的转动状态，排查叶片是否存在异常卡滞或转动不畅的问题。整个模型的结构拆分逻辑贴合实际发动机的维护拆分流程，短舱的包皮结构可单独拆分，对应实际维护中打开包皮检查风扇段、附属管路的操作场景，能够为机务维修培训的虚拟拆装环节提供结构支撑，帮助参训人员快速掌握发动机前端段的结构组成与维护点位分布。
