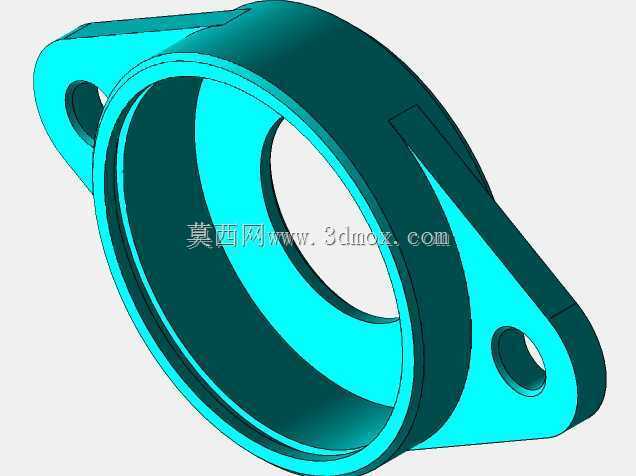

菱形两孔法兰式轴承座壳体结构

项目分类:轴承座 发布时间:2024-08-22 ID:765785
  • 菱形两孔法兰式轴承座壳体结构

  该结构为典型两点安装式轴承座壳体,整体采用菱形法兰外廓与圆筒轴承腔组合的形式,主要用于中小型旋转轴系中对轴承外圈进行定位、支承和安装固定。其应用场景常见于输送设备、轻型传动机构、电机配套支架、农用机械、食品包装线以及空间受限的自动化设备中,尤其适合安装面较平整、需要通过两个螺栓快速固定的部位。与四方法兰或立式剖分轴承座相比,两点式结构占用面积更小,法兰两侧沿对角线延伸,安装孔分布在圆筒主体的两侧,能够在保证螺栓间距的同时减少材料用量,使整体外形更加紧凑。

  壳体中央为阶梯式圆筒腔体,内壁形成轴承安装孔,孔径与轴承外径形成配合关系,腔体内侧可设置台阶面,用于限制轴承外圈轴向位置。圆筒外侧具有连续壁厚,端部可承受轴承传递的径向载荷,并通过法兰面将载荷分散到安装基板上。设计时需要重点控制轴承孔的圆度、同轴度以及孔端面与安装基准面之间的垂直度,否则轴承压入后容易出现内圈偏斜、滚动体受力不均、温升异常和早期噪声等问题。对于三维建模而言,圆筒内腔不宜只按单一通孔处理,应结合所选轴承系列保留挡肩、倒角和退刀空间,使装配时轴承能够到位,同时避免尖角造成应力集中。

  外形上,法兰由圆筒两侧向外延展成近似菱形或腰形耳板,两个安装孔分别位于耳板端部。孔位中心距是该类零件最关键的安装边界之一,它决定了螺栓孔与设备基板孔系的互换性;法兰宽度则影响螺栓套筒、垫圈和拧紧工具的操作空间。耳板外轮廓通常采用圆弧过渡,既减少铸造或成型时的局部缩孔倾向,也能降低螺栓预紧后耳板根部的应力峰值。圆筒轴线方向的高度需要与轴承宽度、轴伸长度以及端盖或密封件布置相协调,过高会增加轴系悬臂和重量,过低则可能导致轴承支承面不足或密封结构无法布置。

  从受力思路看,两点法兰轴承座并非依靠大面积箱体刚性来承载,而是通过两个紧固点将圆筒壳体压紧在安装面上,因此安装面平面度对工作状态影响明显。基板若存在翘曲,螺栓拧紧后壳体可能发生微变形,使轴承孔由圆形变为轻微椭圆,进而增大旋转阻力。实际设计中,法兰底面应作为主要安装基准,轴承孔加工或成型后需保证与该基准的位置关系;耳板孔可设计为通孔或轻度过孔,便于使用螺栓贯穿固定。若设备振动较大,可在法兰底面增加定位止口、销孔或防滑加工面,以减少单纯依靠摩擦力带来的滑移风险。

  该壳体的功能不仅是容纳轴承,还承担轴系对中、载荷传递和防护隔离作用。圆筒端部可根据工况配置密封圈、防尘盖或润滑脂腔,使轴承在多尘、纤维、喷淋或轻度腐蚀环境中保持稳定工作。对于轻载低速场合,壳体可采用一体化铸造成型后加工轴承孔;对于样机或小批量设备,也可通过板材焊接、机加工或工程塑料成型实现。建模时应将法兰耳板、圆筒外壁、内腔台阶、安装孔和端部倒角作为连续实体处理,尤其注意耳板与圆筒相交区域的过渡圆角,该区域在螺栓预紧和轴承受载叠加时容易出现疲劳裂纹。

  在设备布局阶段,该轴承座适合贴装在墙板、机架侧板或焊接平台上,轴线高度由圆筒中心到底面的距离确定。选型和结构校核时,应同时核对轴承外径、轴承宽度、轴径、安装孔中心距、法兰最大外廓、螺栓规格以及圆筒轴向长度,确保轴穿过时不与法兰耳板干涉,维修时也能从轴向拆装轴承。两侧菱形耳板的方向可随设备布置旋转,但两孔连线应尽量与主要载荷方向形成合理角度,使支承反力更均匀地传递到紧固点。整体结构简洁、加工环节少、安装对位方便,适合标准化系列化设计,也便于在三维装配中快速替换不同孔径规格以匹配多种轴系需求。
