立式侧装轴承支撑座焊接支架结构

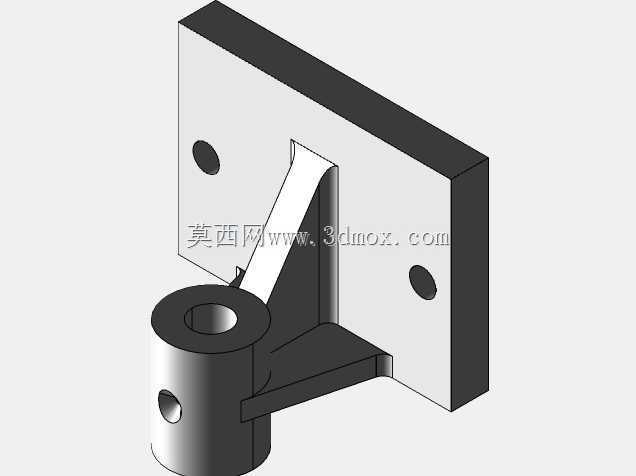

　　该轴承支架属于小型设备中常见的悬臂式轴系支撑构件，整体由立式安装背板、下部圆筒轴套、斜向加强筋板以及底部承托筋板四部分焊接组合而成，结构形式在输送线张紧机构、小型工装翻转架、变压器配套辅机的转轴限位单元、轻工设备导辊支撑端都有大量应用。实际装机时，背板通过两个预留安装孔贴合固定在设备立面机架上，下部圆筒内孔用于穿装转轴或配套嵌入滑动轴承、深沟球轴承外圈，圆筒侧壁的径向小孔可装入紧定螺钉，对穿入的轴段或者轴承外圈进行周向锁止，避免轴运转过程中出现轴向窜动、跟转松脱的问题。

　　从受力逻辑来看，这类悬臂支撑最容易出现的失效点是圆筒轴套与背板连接的根部：当轴端承受径向载荷时，连接位置会承受持续的弯曲力矩，如果仅靠圆筒端面和背板平面焊接，焊缝长期受交变载荷容易出现开裂。设计时在圆筒和背板之间增设了两道斜向三角筋板，一道从圆筒上部斜向延伸至背板中上部，另一道从圆筒下部水平延伸后弯折贴合背板底部，相当于把悬臂的受力点通过筋板直接传递到整块安装背板上，大幅缩短了力的传递路径，既可以减薄背板和圆筒的母材厚度控制整体重量，又能让支撑刚性满足转轴的同轴度要求，避免轴运转时出现支撑端挠度偏大、轴承偏磨的情况。

　　安装边界方面，背板为矩形平板结构，两个安装孔沿竖向对称分布，孔位间距适配常规小型机架的槽钢、方管立面孔距，安装时不需要额外加工复杂的贴合面，只要机架安装面保持平面度即可完成定位；圆筒轴线与背板安装面保持平行，伸出长度控制在较短区间，轴套的内孔长度预留了足够的轴承配合宽度，既可以容纳标准轴承的整体宽度，也可以在无轴承场景下直接作为滑动轴套使用，侧壁的紧定孔位置避开了轴套的主承载区，不会破坏内孔的配合面强度。

　　建模过程中需要重点管控几处配合公差：首先是圆筒内孔与轴承外圈的配合段，按照基轴制过渡配合预留公差，保证轴承压入后不会出现松旷，同时也避免过盈量过大导致轴承内圈卡死转动不畅；背板上的两个安装孔采用通孔设计，孔径比配套安装螺栓大1至2毫米，补偿机架焊接时产生的孔位偏差，降低现场安装的对位难度；筋板与背板、圆筒的交接位置全部预留焊接坡口余量，建模时保留焊后打磨的让位空间，避免焊接后出现应力集中的尖角。

　　和整体铸造成型的轴承座相比，这种焊接组合式支架的优势在于生产周期短，不需要开铸模，单件小批量设备生产时可以直接用钢板、钢管切割焊接成型，成本更低，而且可以根据现场轴的安装高度灵活调整圆筒的竖向位置，适配不同的设备布局。结构整体没有复杂的曲面特征，所有板材均为平面切割件，圆筒采用标准无缝钢管裁切，加工工艺性好，普通钣金、焊接车间即可完成制作，后期维护时如果轴套出现磨损，也可以单独更换圆筒段，不需要整体拆卸背板，维护便捷性更强。

　　在实际选型适配时，需要先确认穿装轴的径向载荷大小，如果载荷偏大可以适当加厚筋板厚度、放大圆筒的外径尺寸，提升整体抗弯曲能力；如果用于高速转轴场景，还可以在圆筒端面增设轴承端盖的安装螺孔，对轴承进行轴向限位，同时预留润滑脂加注通道，延长轴承的使用寿命。整个支架的结构紧凑，贴墙安装的形式不会占用设备侧面过多操作空间，非常适合布局紧凑的小型工业设备内部轴系支撑场景。
