模型火箭24mm发动机螺纹固定保持架

　　这套保持架结构面向模型火箭动力段的装配需求而设计，核心解决24毫米直径发动机在箭体内部的轴向定位与周向防转问题。在小型固体火箭模型的实际飞行中，发动机点火后会产生较大的瞬时推力与振动，若仅靠箭体管壁的摩擦或简单卡箍固定，极易出现发动机后窜、偏转甚至脱落，直接影响推力线对中和飞行姿态。因此保持架需要在有限的径向空间内，把发动机壳体可靠地约束在发动机舱轴线位置，同时兼顾装配便利性与多次复用的可能。

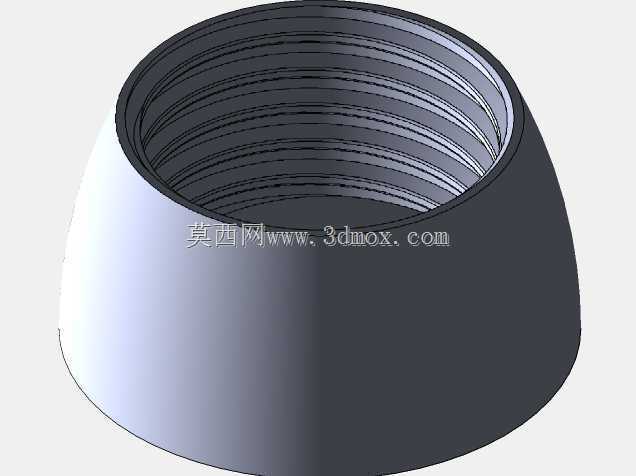

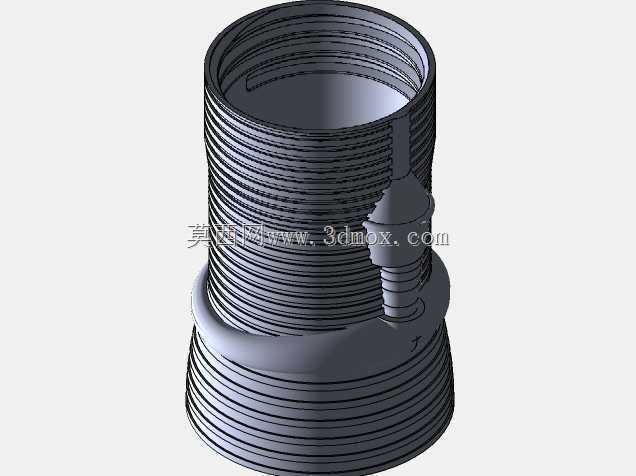

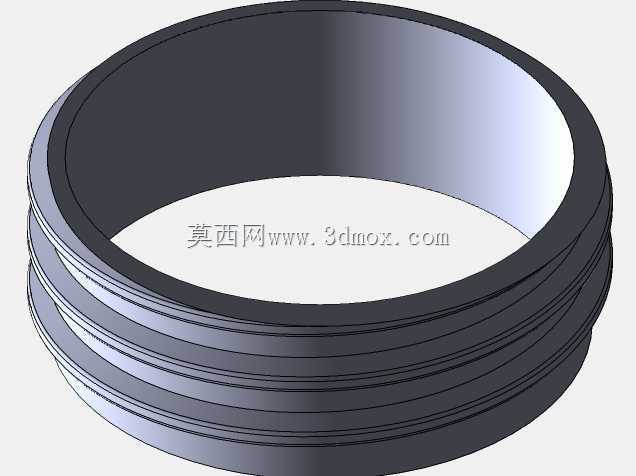

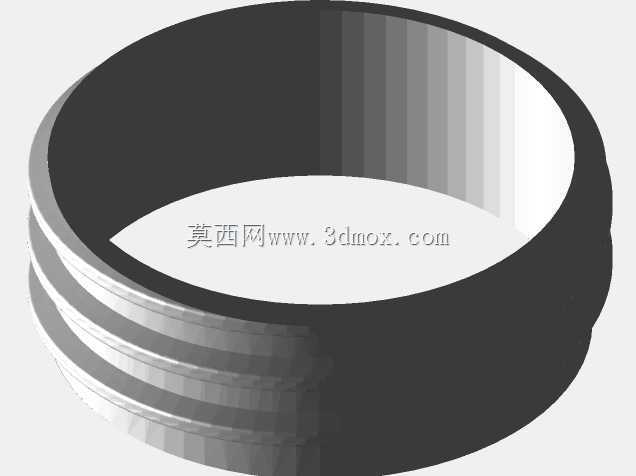

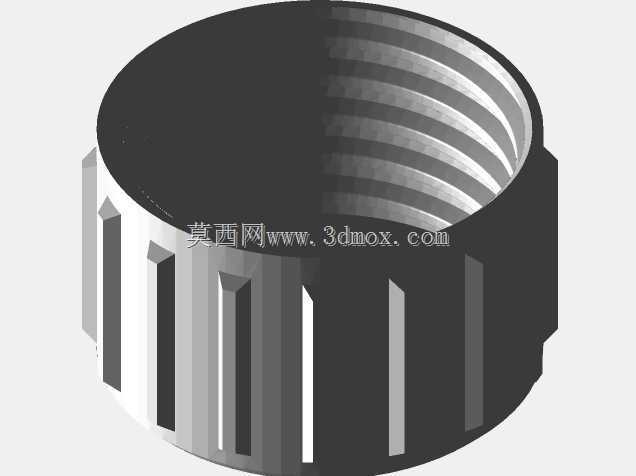

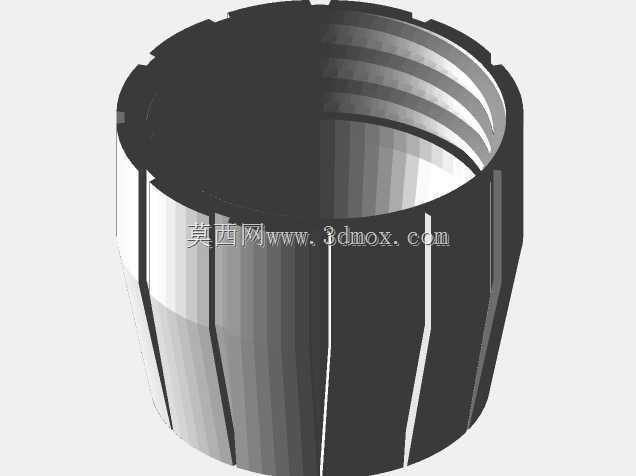

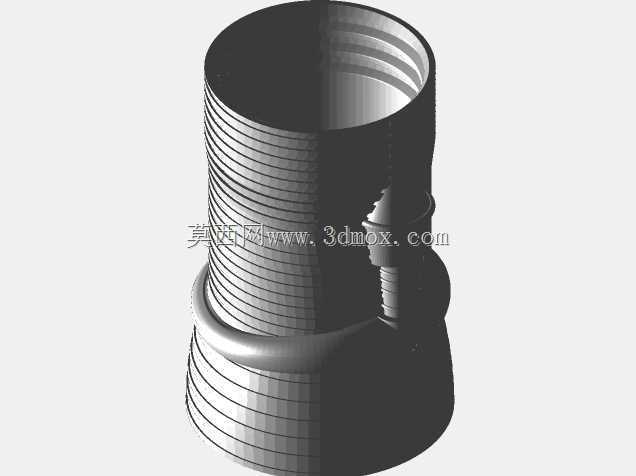

　　从结构上看，主体采用带内螺纹的套筒形式，内壁加工出连续的多道螺纹牙型。这一螺纹并非用于传统的密封连接，而是作为粘接与定位的配合界面：实际制作时，可将CA快干胶或环氧树脂涂布于螺纹槽内，再把套筒粘接到电机安装架周围的箭体结构上。螺纹牙型显著增大了粘接面积，胶层填充在牙型凹槽中形成机械咬合，相比光面套筒的单纯面粘接，抗扭转与抗轴向拔出能力都有明显提升。外圆表面则均布了若干轴向凸筋与平面卡位，这些特征一方面用于和安装架的卡槽配合实现周向止转，另一方面也为扳手或手工拧紧提供了受力面，避免装配时套筒跟转。

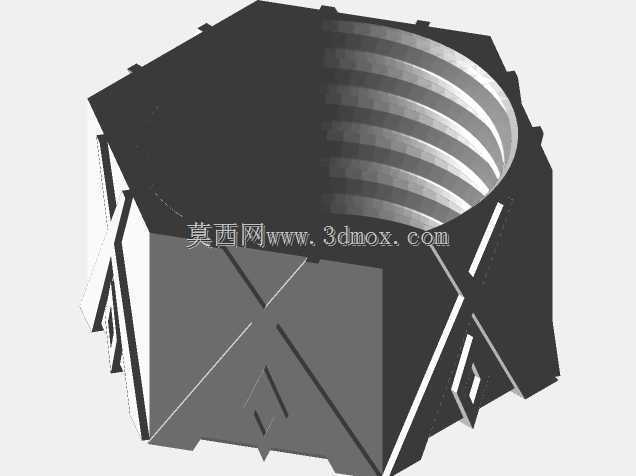

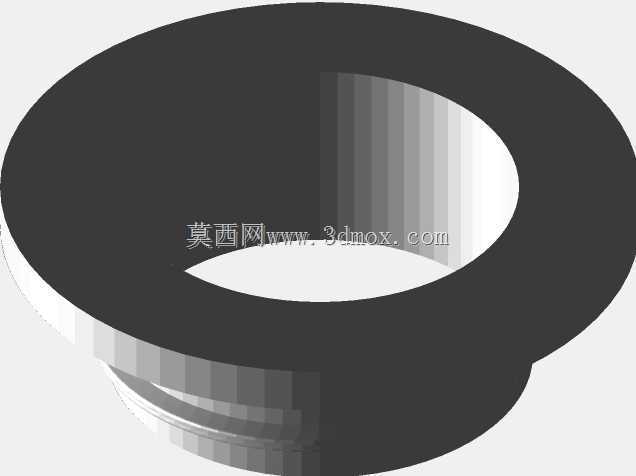

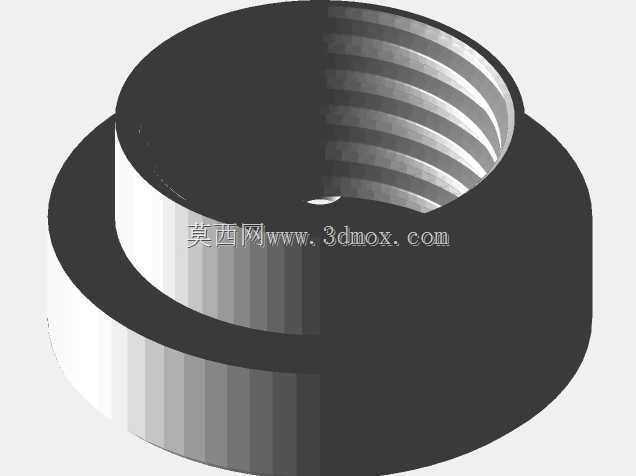

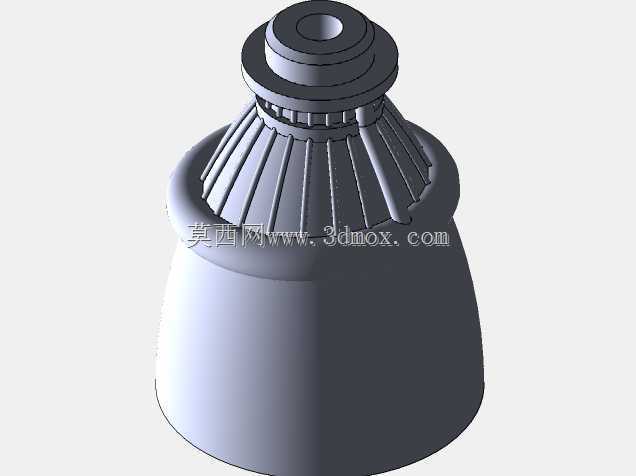

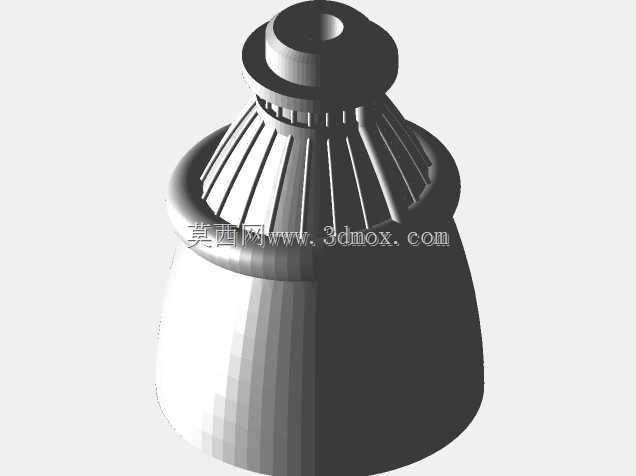

　　设计思路上，这套结构并非单一零件，而是一组适配不同工况的固定器方案。针对拧到套筒上的不同安装需求，提供了几种不同类型的固定器变体，使用者可根据箭体直径、发动机长度以及回收方式选择。其中猎鹰9号风格的固定器在端面上开设了多个孔位，这些孔的作用是为8个复制品梅林发动机模型提供粘接定位——即在多发动机并联的仿真模型场景中，固定器端面充当发动机簇的安装基板，每台小发动机穿过对应孔位后点胶固定，从而还原猎鹰9号一级箭体底部多机布局的视觉效果与结构关系。这种把单发动机保持功能扩展为多发动机集成安装平台的做法，兼顾了实用固定与仿真展示两类需求。

　　外形尺寸与安装边界方面，套筒内径围绕24毫米发动机壳体的外径设定配合公差，既保证发动机能顺利推入，又不至于间隙过大导致晃动。轴向长度需要覆盖发动机壳体的主要承力段，并在尾端留出喷管伸出与排气的空间，避免高温燃气直接冲刷保持架端面。外圆凸筋的外接圆尺寸则要匹配箭体管内径或安装架内孔，凸筋数量与宽度决定了周向定位的刚度——凸筋过密会增加粘接后拆装难度，过疏则防转能力不足，当前布局在两者之间取了平衡。端面孔位按多台小型发动机的分布圆排布，孔间距需保证相邻发动机壳体不干涉，且粘接面有足够壁厚。

　　在实际装机流程中，通常先将螺纹套筒与安装架粘接固化，确认胶层达到强度后再装入发动机，随后用对应固定器从尾部旋入或卡扣定位，限制发动机的轴向后退。对于多发动机版本，则在固定器端面逐台粘接小发动机并校正轴线，确保各喷管方向一致、推力线尽量汇聚于箭体轴线上，以减小推力偏心带来的滚转与偏航力矩。材料选择上，套筒与固定器多采用光敏树脂或工程塑料打印成型，螺纹牙型与凸筋在打印时需注意层纹方向对粘接强度的影响，承力较大的部位可适当增加壁厚或改为金属件。整体结构把螺纹粘接、周向止转、轴向限位与多机集成几项功能整合在紧凑的圆筒形零件内，为模型火箭动力段提供了一套可直接参考的固定方案。
