布拉莫斯超音速巡航导弹结构外观造型

　　该三维造型围绕远程超音速巡航导弹的完整弹体展开，还原了布拉莫斯导弹从头部进气锥、圆柱形主弹身到尾部稳定段的全段几何特征，可用于装备展示、军事科普、结构方案推演以及三维造型参考。弹体头部采用尖锐锥形进气整流结构，该构型在高速飞行阶段能够对来流进行预压缩，降低进气道入口处的气流畸变，同时减小头部正激波带来的波阻，让弹体在跨音速与超音速区间维持较稳定的推进效率。锥段向后平滑过渡至等直径圆柱主舱段，该段为全弹长度占比最高的部分，内部沿轴向依次布置导引舱、战斗部舱、燃料贮箱、伺服控制模块与动力舱，圆柱截面在相同外廓容积下结构受力均匀，蒙皮承受内压与气动载荷时应力分布对称，不会出现异形截面带来的局部应力集中问题。

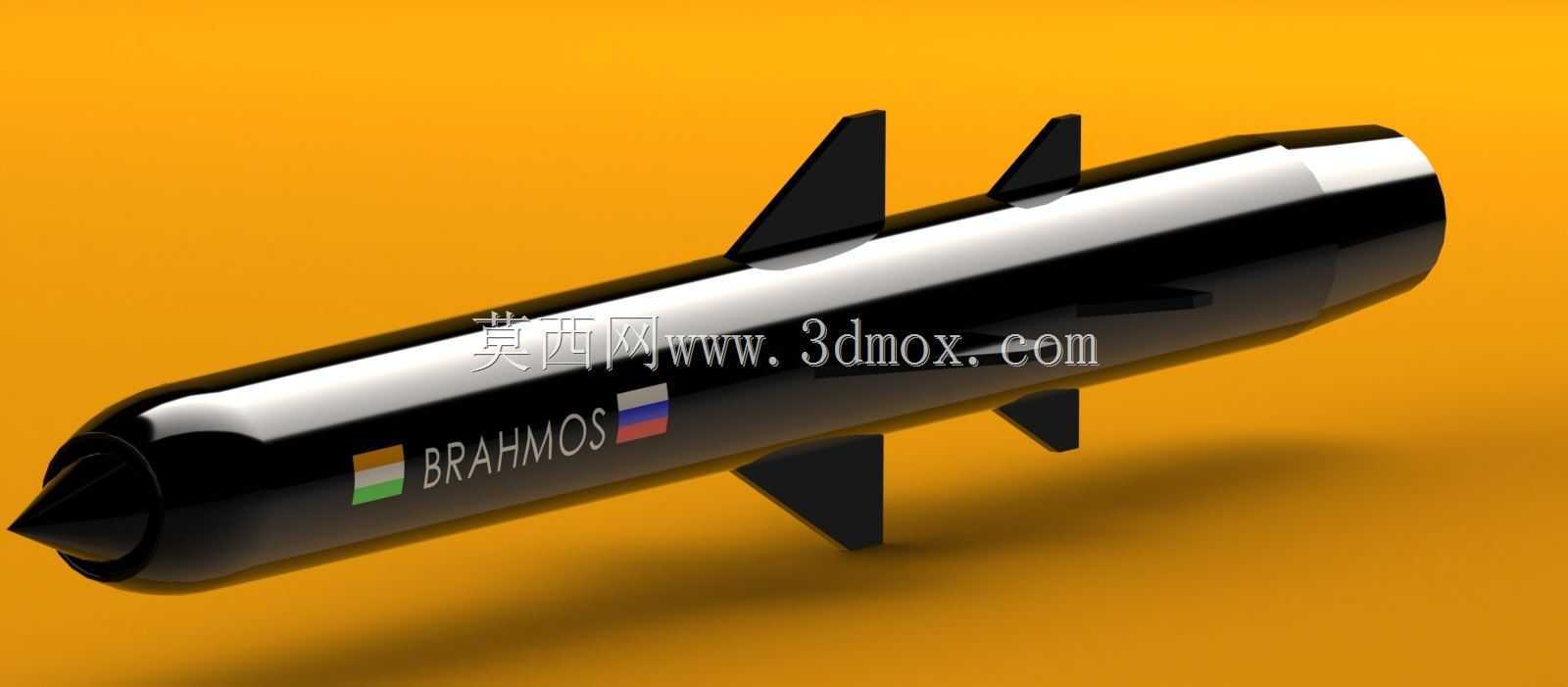

　　弹身中部对称布置四片梯形后掠弹翼，翼面沿弹体周向90度间隔分布，翼型采用薄翼设计，前缘后掠角度较大，能够在超音速飞行时推迟翼面气流激波产生，降低翼面阻力；四片翼面同时提供全弹飞行所需的升力，在巡航段维持弹体升阻比，并且在俯仰与偏航通道形成对称气动力矩，避免单翼面受力不对称导致弹体姿态偏移。弹身尾部靠近喷管位置设置四片小型全动尾舵，舵面与中部弹翼沿周向对齐，舵轴垂直于弹体轴线安装，舵面偏转时可分别控制俯仰、偏航通道的姿态力矩，滚转通道则通过差动舵面实现控制，尾部舵面距离全弹质心较远，操纵力臂更长，仅需较小舵面偏角即可获得足够姿态控制力矩，降低舵机输出功率需求。弹体表面印制有BRAHMOS标识与两国国旗元素，还原实弹外观涂装特征，

　　弹体尾部收敛过渡至发动机喷管安装段，喷管出口端面与弹体轴线垂直，整体回转体特征高度规整。从安装边界来看，全弹为轴对称回转构型，径向最大尺寸为圆柱弹身直径，中部弹翼展开后构成全弹最大径向包络，在进行陆基发射车装填、海基舰载垂直发射筒适配或者空基载机挂装匹配时，需要同时核算弹体本体圆柱直径与翼面展开后的总宽度，发射筒内径需预留弹翼装配间隙与发射过程中的导向间隙，空基挂装时若采用折叠翼构型，可将翼面折叠后贴合弹身，大幅缩小径向占用空间，适配载机机翼挂点的间距限制。该导弹设计定位为多平台通用远程超音速打击装备，可分别针对水面舰艇目标与地面固定目标配置不同制导模式与战斗部参数，反舰工况下弹体采用低空掠海弹道，

　　利用超音速突防压缩对方防空系统的反应时间，对陆攻击工况下采用规划航路绕开已知防空阵地，依靠多航路点规划提升突防成功率。从结构建模思路来看，全弹以弹体轴线为全局装配基准，头部锥段、主舱段、尾段均采用回转特征生成，保证各段同轴度，弹翼与尾舵分别以弹身周向基准面为装配参照，按90度圆周阵列完成四组翼面布局，既保证翼面安装角完全一致，也便于后续调整翼面后掠角、根梢比、舵面弦长等气动参数。弹体各舱段之间设置环形对接框，框面沿弹身径向布置，传递相邻舱段的轴向拉力、弯矩与扭矩，蒙皮采用薄壁壳体结构，在保证整体刚度的前提下控制全弹结构重量，为内部燃料与战斗部预留更多质量空间。整体造型完整还原了超音速巡航导弹的典型气动布局特征，各部件相对位置、外形比例贴合实弹设计逻辑，可作为军事装备三维展示、气动构型学习、弹体总体布局参考的数字化模型使用。
