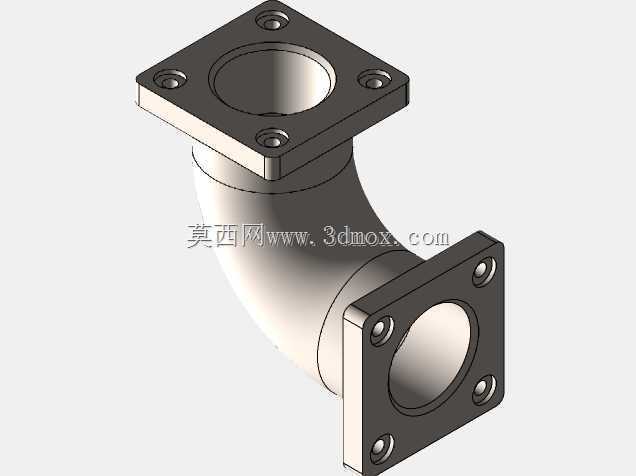

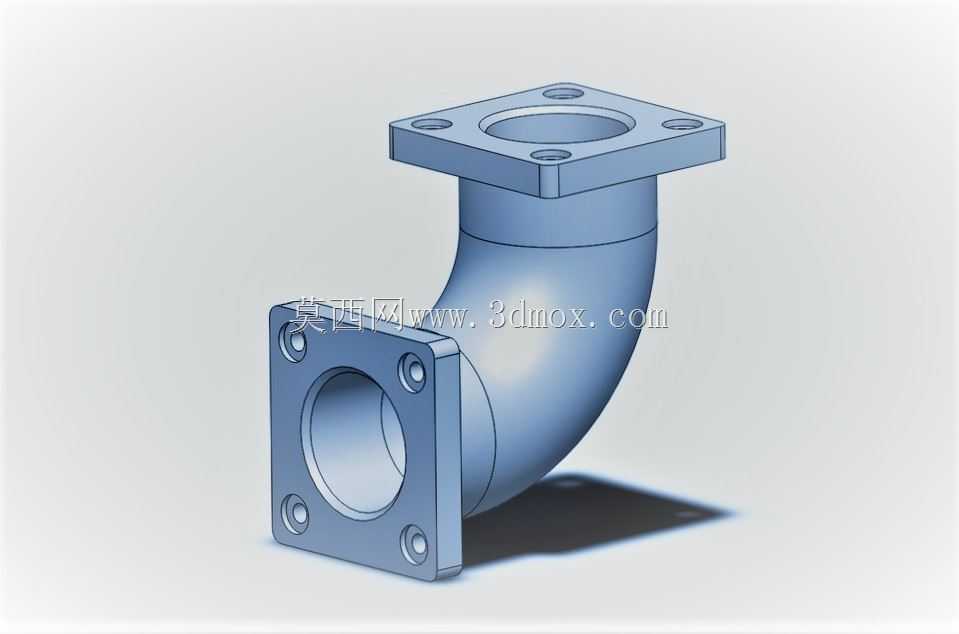

90度方形法兰连接弯管管路构件

　　该90度弯管构件主要应用于工业流体输送管路系统中，承担管路转向、不同通径管路对接、管路分流汇流的功能，在液压站管路、给排水管网、化工物料输送管线、通风除尘管路、机械设备内置油路气路中都有广泛使用场景。现场管路布设时，受设备安装空间、相邻部件排布限制，直管无法直接完成转向对接，这类带两端方形安装法兰的弯头就可以直接通过螺栓固定在对应设备接口或者相邻管段法兰面上，不需要现场焊接弯管，大幅降低现场施工的装配难度，也方便后期管路检修拆卸。

　　从结构设计逻辑来看，该弯头两端采用方形法兰盘结构，而非常见圆形法兰，四个角位预留螺栓过孔，安装时螺栓从四个角位穿入锁紧，对接面的压紧受力分布更均匀，方形法兰的边角在狭小设备舱内也更方便对位，扳手拧动螺栓时不会和相邻管壁发生干涉。弯头主体采用平滑圆弧过渡的90度弯折流道，流道内壁全程做顺滑曲面处理，流体经过转向位置时不会出现直角拐点造成的湍流、压损骤增问题，输送含固体颗粒的物料时也不容易在拐角处发生淤积堵管。两端法兰和弯管主体的衔接位置做了加厚补强处理，管路通流带压工作时，弯折位置是应力集中高发区域，加厚过渡段可以抵消管路内压带来的胀形应力，同时承受两端管路对接时的螺栓预紧力，避免衔接位置出现开裂变形。

　　建模过程中首先确定两端接口的中心距、法兰外轮廓尺寸、螺栓孔定位圆、螺栓孔孔径这些核心安装边界参数：两端法兰的端面分别朝向两个垂直方向，法兰面的平面度需要在建模时严格约束，保证对接后密封面可以完全贴合，不会出现缝隙泄漏。弯管的弯曲半径选取兼顾安装空间和流阻特性，弯曲半径过小会大幅提升流体转向的压损，弯曲半径过大则会占用过多安装空间，设计时取管路通径的1.2~1.5倍作为弯曲半径，在空间占用和流阻表现之间取得平衡。法兰端面上预留密封垫安装位，装配时可以在两个对接法兰之间加装橡胶密封垫或者金属缠绕垫片，锁紧螺栓后即可实现管路密封，适配不同压力等级的输送工况。

　　实际选型使用时，需要先核对两端法兰的安装孔位间距、接口通径和待对接的设备接口完全匹配，方形法兰的四个螺栓孔需要和对接件的孔位一一对应，装配时对角分步拧紧螺栓，避免单侧受力过大造成法兰面翘曲。这类弯管根据输送介质不同可以选用铸铁、铸钢、镀锌钢管或者工程塑料材质，输送常温水、压缩空气时可以选用普通铸铁镀锌材质，输送腐蚀性化工物料时可以换用不锈钢或者衬塑材质，输送高温蒸汽时则选用铸钢材质搭配耐高温密封垫片。管路布设完成后进行打压测试时，弯头的弯折段和法兰衔接位置是重点检漏区域，该结构的补强设计可以有效降低长期带压运行时的泄漏风险。在成套设备的管路布局设计阶段，提前将该弯头的三维模型导入装配环境中，可以提前校验弯管的安装空间是否和周边机架、阀件、其他管线发生干涉，提前调整管路走向，避免现场装配时才出现空间冲突，大幅缩短设备管路的安装调试周期。
