深沟球滚动轴承三维结构设计

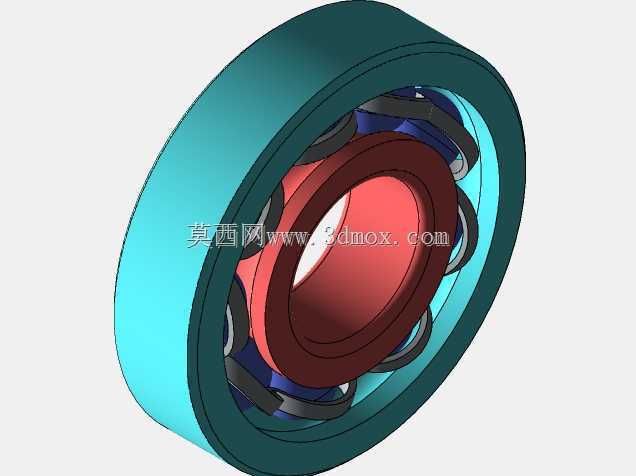

　　这套滚动轴承三维结构完整还原了深沟球轴承的全部装配组成，包含外圈、内圈、滚动钢球、冲压保持架四个核心零件，各零件间的配合间隙、装配约束关系均按照实际轴承的装配逻辑搭建，可直接用于机械原理演示、传动结构选型参考以及装配干涉校验工作。在常规工业设备的旋转支承场景中，这类轴承是应用覆盖范围最广的支承部件，从中小型电机输出轴、齿轮箱传动轴、输送机托辊，到家电电机、小型泵体转轴、机床辅助传动端，都能见到同结构轴承的身影。它的核心作用是为旋转轴提供径向支承，同时可承受一定比例的双向轴向载荷，运转过程中把轴与支座之间的滑动摩擦转化为滚动摩擦，大幅降低转轴运转的摩擦阻力与温升，减少传动过程中的功率损耗。

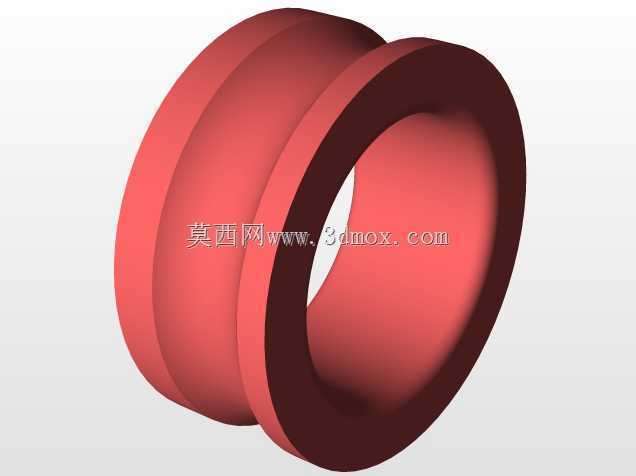

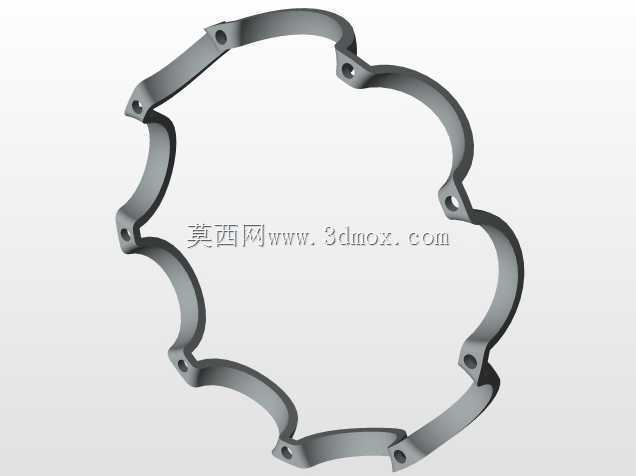

　　从结构设计逻辑来看，轴承外圈的外圆柱面为安装基准面，使用时通常采用过盈或者过渡配合压入设备的轴承座孔内，外圈内侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，既可以保证钢球在滚道内顺畅滚动，也能让接触应力均匀分布在滚道接触面上，避免局部应力集中造成滚道点蚀。内圈的内孔是与转轴配合的安装面，一般和轴颈采用过渡或小过盈配合，随转轴同步旋转，内圈外侧同样加工有对应曲率的内滚道，和外圈滚道共同围成钢球的滚动运行空间。滚动体采用球形钢球，沿圆周方向均匀排布在内外滚道之间，是承担径向与轴向载荷的核心传力零件，钢球的数量、直径直接决定轴承的额定动载荷与静载荷能力：钢球直径越大、排布数量越多，轴承能承受的极限载荷越高，但同时会占用更大的径向安装空间。保持架采用冲压浪形结构，包裹在每颗钢球的外侧，作用是将相邻钢球均匀分隔开，避免钢球之间直接接触产生摩擦磨损，同时在轴承运转过程中引导钢球在滚道内正确运动，在轴承采用脂润滑的场景下，保持架的兜孔空间还可以留存部分润滑脂，持续为钢球与滚道的接触位置提供润滑。

　　在安装边界与尺寸适配层面，这类深沟球轴承的核心安装尺寸包含内径、外径、宽度三个核心参数，内径对应配合轴颈的直径，外径对应轴承座孔的直径，宽度决定轴承在轴向所需的安装空间。设计选型时需要先核算转轴的实际径向载荷、轴向载荷大小、工作转速区间，再匹配对应尺寸系列的轴承：重载场景下会选择宽度更大、滚道更深的重型系列，轻载高速场景则选择窄幅轻型系列。装配时要注意配合面的公差匹配，内圈与轴的配合过盈量不能过大，否则会导致内圈胀大、滚道间隙消失，运转时出现卡滞、温升过高；外圈与座孔的配合也不宜过紧，要预留轴承运转时微小的热胀补偿空间，避免热胀后轴承内部游隙被完全挤占。三维建模过程中，各零件的建模顺序遵循实际加工逻辑：先通过旋转特征生成内外圈的基础环体，再扫描切除出滚道曲面，钢球通过球体特征按圆周阵列排布，保持架则通过钣金冲压特征生成两半浪形结构，最后完成所有零件的装配约束，还原钢球在兜孔内的活动间隙、内外圈与钢球的接触位置，整套模型完整呈现了滚动轴承从单个零件到整体装配的全部结构细节，可直观展示轴承内部的载荷传递路径与运转原理，帮助结构设计人员快速理解轴承的装配关系，在设备轴系设计阶段快速完成支承结构的方案搭建与空间校核。
