立式相变储能储热罐体结构设计

　　这套立式圆柱罐体结构面向热能储存场景搭建，核心围绕相变材料的储放热过程完成构型设计，在暖通调峰、工业余热回收、可再生能源供热系统里都有明确的落地场景。日常运行中，罐体内腔填充定型相变储热介质，当外部热源输入的流体温度高于相变材料熔点时，介质逐步熔化吸收大量潜热，把富余热能以相变潜热加少量显热的形式储存在罐体内部；当用热侧需求提升、供热回路温度低于相变凝固点时，储存在材料里的热量持续释放，通过外接管路把稳定温度的热媒输送到末端，抵消热源出力波动，避免供热系统频繁启停，也能把低谷时段的低价热能、间歇性工业废热转移到高峰时段使用。

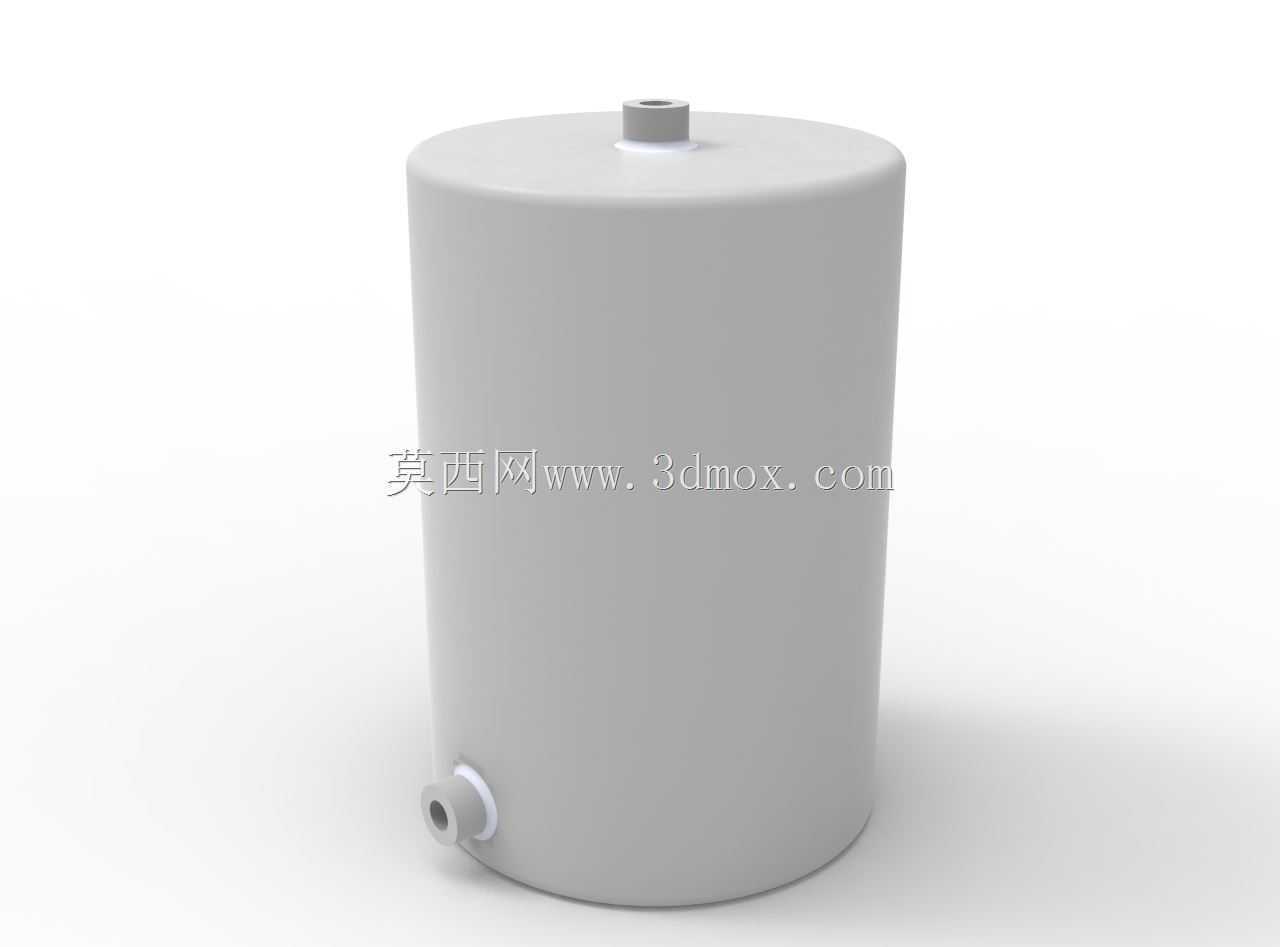

　　从整体构型来看，主体采用等径直圆柱筒身搭配上下平封端盖的布局，这种形态在储热类罐体里工程实用性很强：圆柱曲面承压均匀，内部储热介质填充率高，相同容积下外壁散热面积比方形箱体更小，现场布置时占用的平面投影尺寸也更规整。筒身底部做了小幅圆角过渡，既消除了直角位置的应力集中，也避免内腔残留死角，方便后期介质装填与内部清理。顶部端盖中心设置一处外伸的小口径管接结构，筒身下部侧壁靠近底缘的位置布置另一处侧向带法兰边的管嘴，两处接口分别对应储放热循环的不同流路，可根据系统接法区分进液、出液或者排气、排污功能。顶部接口垂直向上伸出端盖平面，外接管路时可以直接在罐顶操作，不用在筒身侧面额外开孔破坏环向承压结构；下部侧接口的轴线略高于罐底平面，既保证循环流体可以充分流经罐内储热区域，也能让沉积在罐底的少量杂质不会直接进入管路造成堵塞。

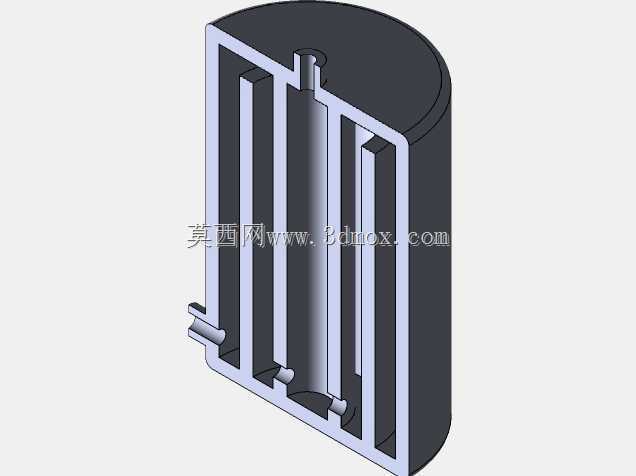

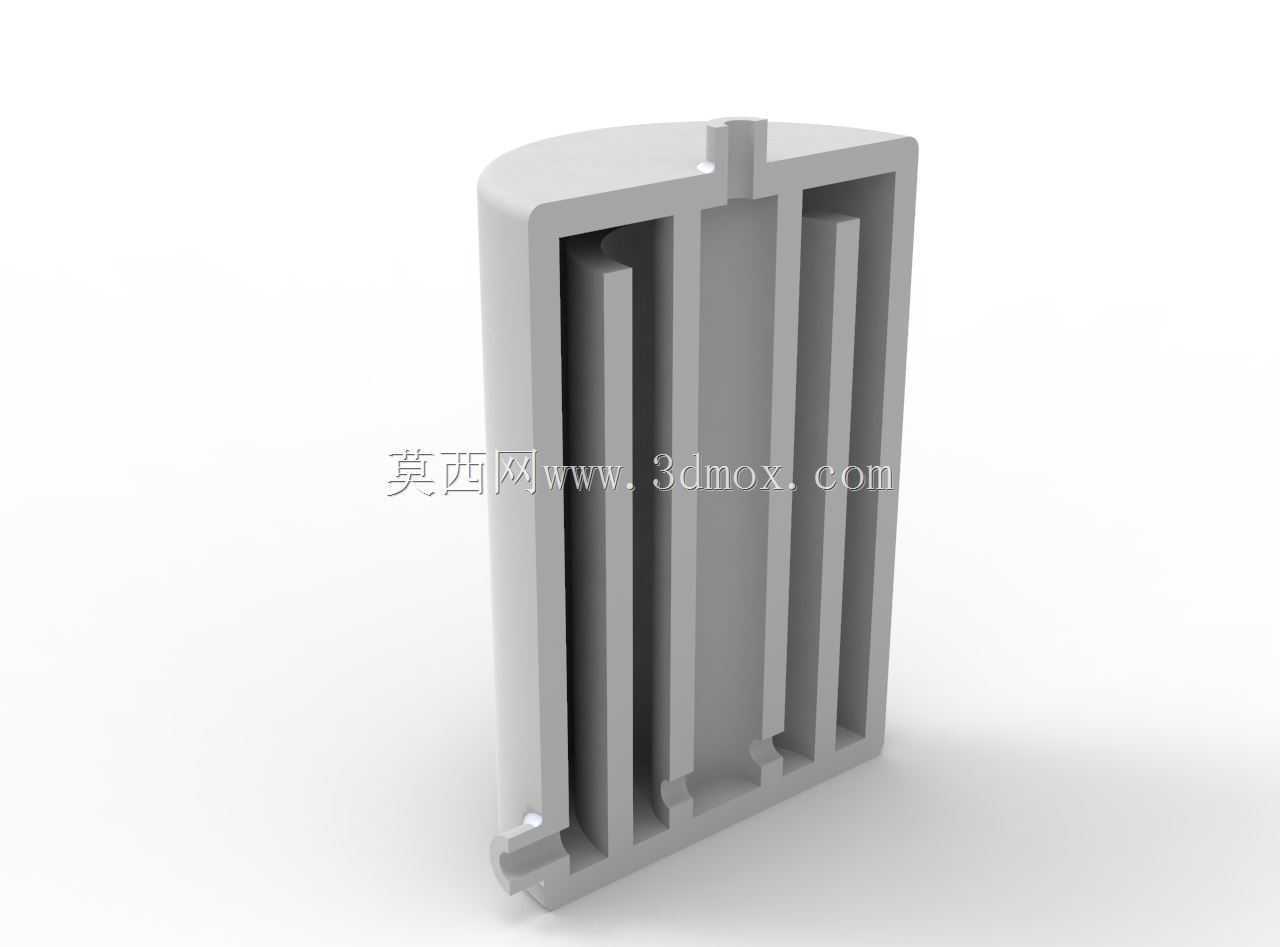

　　建模过程中筒身壁厚按照常压储热容器的常规余量设定，端盖和筒身的连接位置做了连续贴合处理，两处外接接口都自带加厚的连接凸台，凸台和罐体本体之间平滑过渡，避免焊接或者一体成型位置出现截面突变。接口端部的配合尺寸按照标准管接件的安装边界预留，现场配管时不需要再对罐体本体进行二次切割加工。罐体整体重心落在圆柱底面中心范围内，直立放置时不需要额外加装复杂支撑框架，只要基础平面的水平度满足常规设备安装要求，就可以稳定承载满罐介质的重量。

　　设计时特意把所有外接部件都集中在罐体顶部和下侧两个位置，筒身中段保留完整的光滑圆柱面，后期如果需要在外壁加装保温层、温度检测元件或者辅助加热带，都有充足的连续安装空间，不会被管嘴、凸台之类的结构打断。罐体的高度和直径比例偏向高瘦型，这种比例一方面让相变材料在竖直方向有足够的温度分层空间，储热过程中自然对流的路径更顺畅，另一方面也适配室内换热站、厂房边角这类占地面积受限的安装场地，不需要预留过大的横向检修距离。

　　在系统集成层面，这个罐体可以直接串入供热二次回路，也可以和外部换热器配合组成独立储热单元：罐内预留的容积完全用来容纳相变材料，循环流体通过内置或者外接的换热部件和介质完成热量交换，罐体本身只承担承压、容纳、接口连接的作用，结构简洁没有多余的复杂内构件，加工制造难度低，运行过程中也不存在运动部件，后期维护只需要检查外接管路的密封状态和外壁保温的完好程度。针对相变储热的工作特性，圆柱构型的内壁可以均匀支撑相变材料在反复熔化凝固过程中产生的体积变化，不会像方形箱体那样在侧壁平面位置出现反复形变疲劳，长期循环使用的结构稳定性更有保障。建模时所有外形特征都保留了实际加工的装配余量，管嘴的伸出长度、法兰配合面的位置都符合现场配管的操作空间要求，不会出现安装时管路和罐壁干涉的问题。
