螺旋翅片盘管式换热装置结构设计

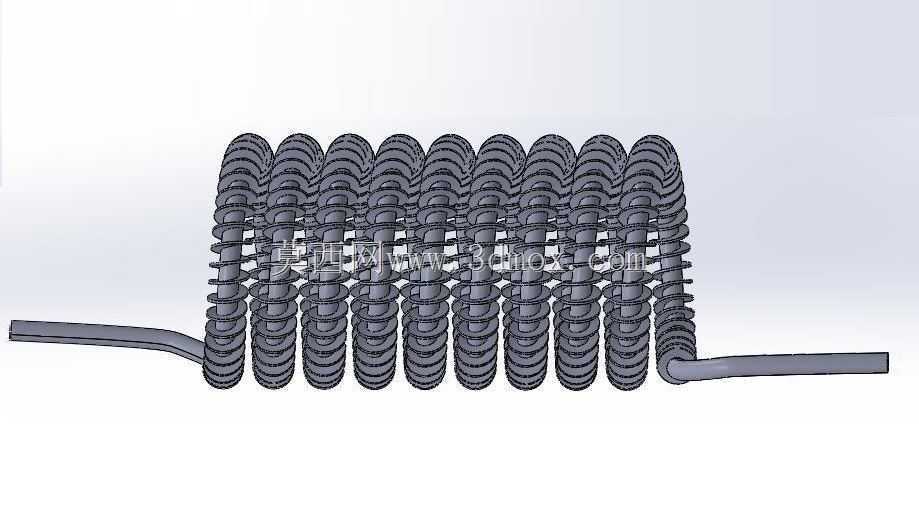

　　该换热装置采用螺旋连续盘管搭配螺旋翅片的复合结构，核心换热主体由多组平行排布的螺旋盘管段构成，盘管两端延伸出平直管段作为介质进出接口，整体成型为规整的矩形换热芯体布局。从现场安装边界来看，芯体螺旋段的轴向排布宽度、径向盘绕高度均按照紧凑式换热工位预留尺寸设计，两端引出的平直管段可直接对接工艺管路，无需额外加装大角度转向弯头，减少管路阻力损失与安装占用空间。这类结构最早在工业余热回收场景中得到大量应用，在化工热力管网、暖通空调换热机组、小型锅炉尾部烟气降温、液压系统油冷却工位都能见到同类构型，尤其适配安装空间狭窄、要求换热面密度高的工况：常规直管列管换热器要达到同等换热面积，壳体体积往往要比螺旋盘管翅片结构大出40%以上，

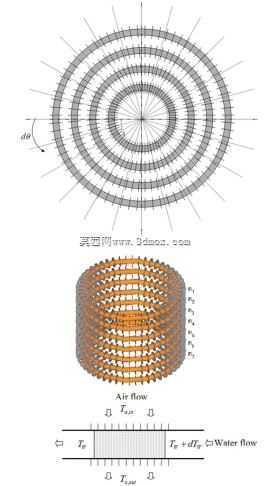

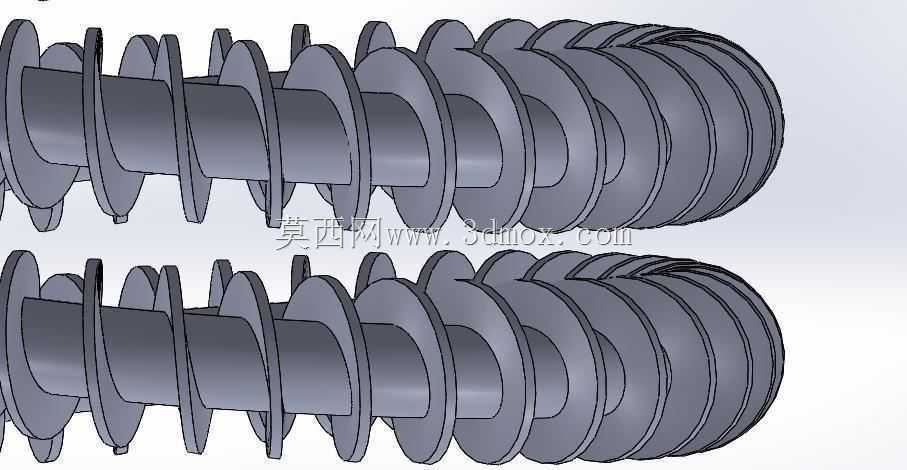

　　而螺旋盘绕的流道本身会让管内介质持续改变流动方向，破坏管壁处的层流边界层，即便介质流速不高也能维持较好的对流换热系数。翅片结构沿盘管螺旋走向连续卷边成型，并非后期套装的独立翅片，这种一体化卷制的翅片和基管之间不存在接触热阻，长期运行在温度波动工况下也不会出现翅片松动、积灰藏在装配缝隙里的问题。在热力系统选型时，这类盘管换热器常用来处理气-液换热场景：管内走水、导热油或者待冷却的工艺流体，管外翅片侧流通烟气、空气这类换热系数偏低的气态介质，扩展的翅片面积可以大幅补偿气侧换热能力的不足，让两侧换热热阻尽量匹配，避免单侧热阻过大导致整体换热效率拉低。设计阶段梳理结构逻辑时，首先要确定单根盘管的盘绕圈数与并行盘管数量：

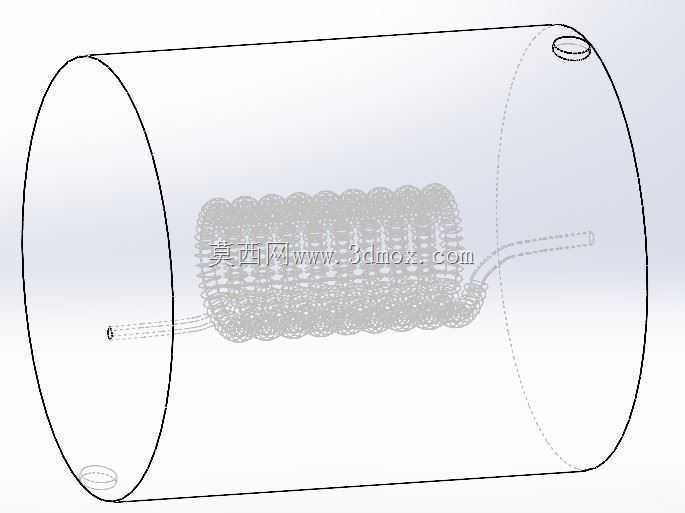

　　圈数直接决定单流程管长，管内介质流速需要控制在合理区间，液冷工况下管内流速通常维持在1~2m/s，流速过低容易导致杂质沉积堵管，流速过高则会带来不必要的泵送功耗。螺旋盘管的弯曲半径不能过小，要满足管材的最小弯曲半径要求，避免弯管处管壁减薄超标，承压能力下降；翅片的螺距、翅片高度也要结合外侧介质的含尘情况调整，若用于烟气余热回收，翅片间距要适当放大，减少积灰堵塞风险，若用于洁净空气换热，则可以缩小翅片间距，进一步提升单位体积换热面积。盘管两端的平直引出段长度预留出了法兰焊接或者快装接头装配的操作空间，安装时芯体可以整体嵌入风道或者壳体腔体内，两侧直管段穿过腔体壁板后做密封固定，支撑结构仅需托住螺旋芯体底部即可，

　　不需要在盘管之间加装大量折流板，既减少了壳体内部的零件数量，也消除了折流板和管壁之间的磨损泄漏隐患。实际运行中，螺旋结构本身具备一定的热补偿能力，设备升温时盘管可以微量形变释放热应力，相比刚性直管管束，不容易出现热胀冷缩导致的焊口拉裂问题。针对不同工况调整构型时，若用于高压介质换热，可以适当增加基管壁厚，缩小盘绕直径，提升整体承压等级；若用于真空工况的冷凝换热，则可以加大盘绕管径，降低管内流动阻力，让冷凝液顺利顺着螺旋流道流向出口。三维建模过程中，螺旋盘管与连续卷制翅片的参数化关联是核心要点，翅片随盘管螺旋轨迹同步扫略成型，保证每一段翅片都和基管外壁完全贴合，不会出现几何干涉或者面间隙，后续导入工程仿真环节时，可以直接抽取流体域计算管内外的温度场、压力降分布，校核换热量是否满足系统设计要求，也能提前验证弯管处的流场分布，避免出现局部滞流区导致的结垢问题。
