紧凑型轴流风冷式小型换热装置结构设计

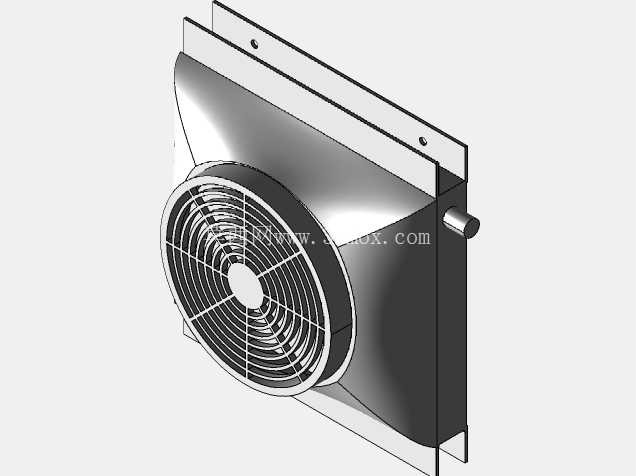

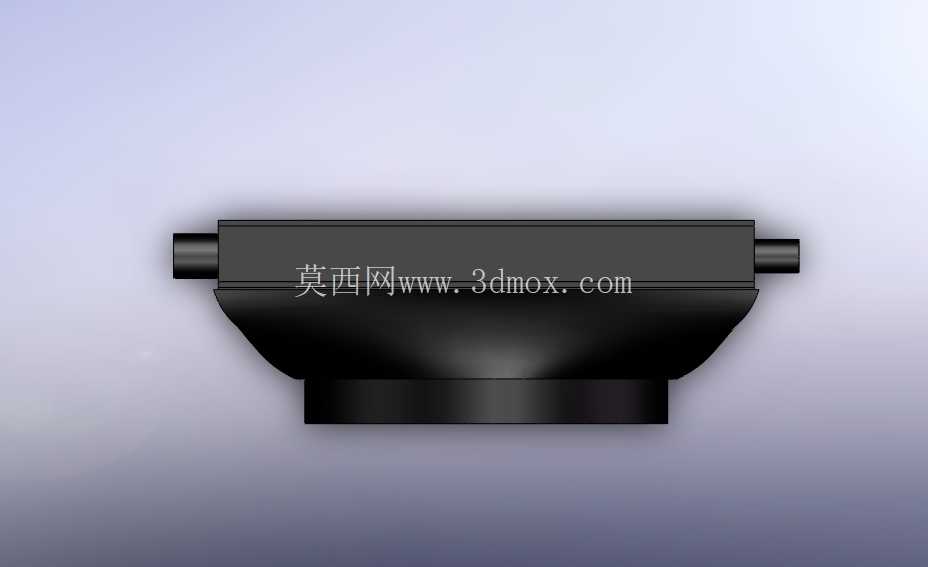

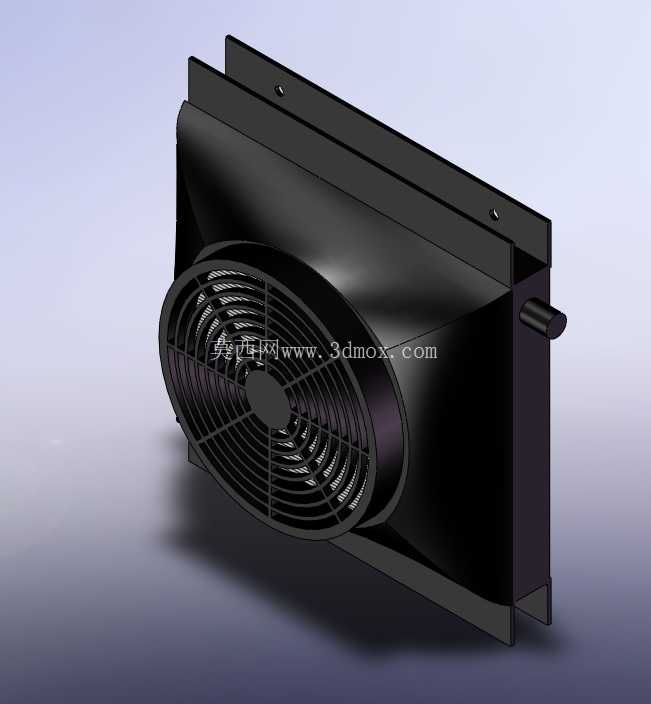

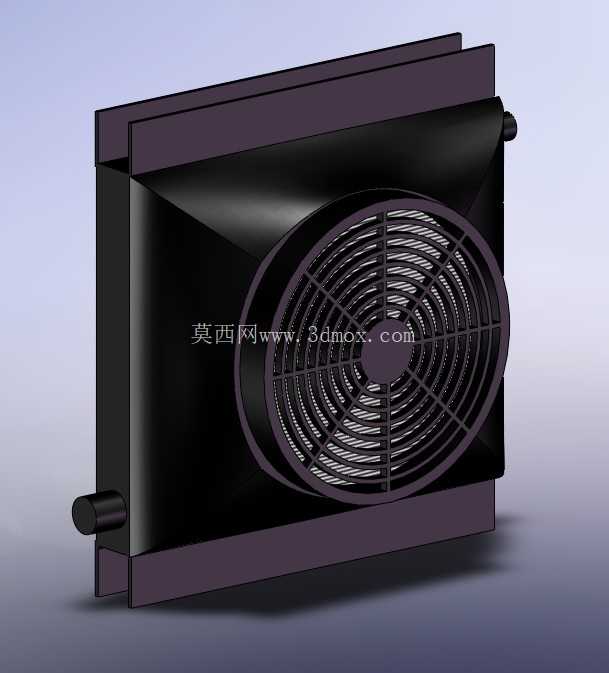

　　进出液管路采用同侧下置式布局，两个管接头伸出长度控制在合理范围，接头根部做了加厚凸台结构，安装时可以直接对接快插软管，不需要额外预留扳手操作的侧向空间，对于贴板安装的场景来说，这种管路布局能把侧向安装尺寸压缩到最小，不会和舱内其他布线、结构件产生干涉。前置的轴流风机采用嵌入式安装结构，风机护网和芯体前面板齐平，没有额外的外凸结构，护网的格栅采用同心圆加径向筋的排布方式，筋条宽度做了优化，既能够满足手指防护的安全要求，也不会过多遮挡进风面积，保证风机的进风效率。换热芯体内部采用错流翅片结构，空气侧和流体侧的流道完全隔离，流体在芯体内部走折流路径，能够和空气侧形成充分的逆流换热，在有限的体积内最大化换热面积。在小功率伺服驱动柜、小型激光发生单元、桌面级工业温控设备这类安装空间局促的热管理场景里，常规列管换热器往往因为配套管路冗余、外置风机安装位预留不足，很难适配紧凑的舱内布局，这款小型风冷换热装置的结构设计，正是瞄准这类小空间换热需求做的定向优化。从结构布局来看，整体采用薄型方体换热芯体加前置轴流风机构成的一体化构型，芯体外壳做了折边包边处理，所有边角做了R2圆角过渡，既避免安装过程中锐边划伤操作人员线缆或手部，也能减少风阻在边角处形成的紊流损耗。

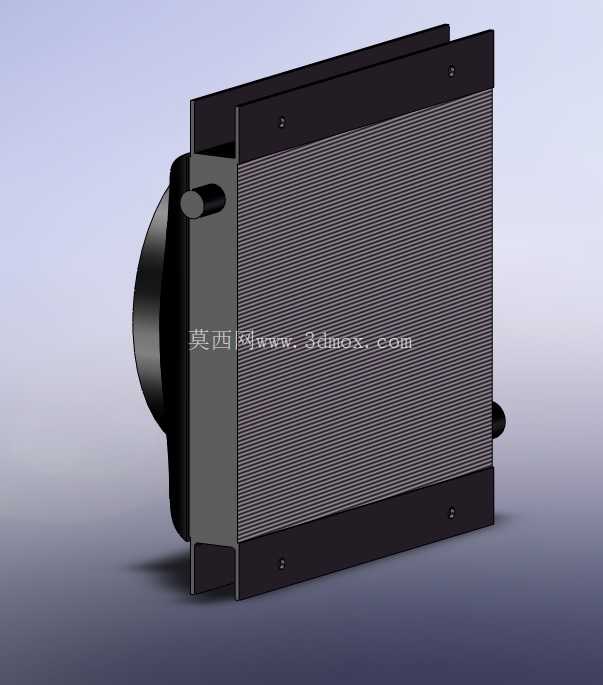

　　从安装边界来看，整体厚度控制在较薄的区间，背部是平整的安装面，四个角预留了沉头安装孔，可以直接通过螺栓固定在设备舱的侧壁或者安装板上，不需要额外制作安装支架，减少配套零件的数量。风机的供电线缆从芯体侧部的走线槽引出，走线槽做了压线结构，可以避免线缆被风机叶轮剐蹭，也能让舱内布线更规整。在实际应用中，这款换热装置可以适配小流量的冷却液循环回路，通过风机强制对流带走回路中的热量，把被控介质的温度稳定在合理区间，相比同功率的水冷排结构，它的集成度更高，不需要用户单独选配风机和安装固定件，拿到手就可以直接对接管路和电源投入使用。

　　设计过程中特意做了风路的导流优化，芯体和风机衔接的位置做了锥形导风面，让风机吹出的气流能够均匀覆盖整个芯体的迎风面，不会出现边角处气流死区，避免局部换热效率不足导致的整体散热能力下降。外壳采用薄钢板折弯焊接成型，表面做了喷塑处理，能够适应工业现场的轻微油污、潮湿环境，不会轻易出现锈蚀掉漆的问题。进出液接头采用标准的管螺纹规格，和市面上常见的工业软管、快插接头都能兼容，不需要做特殊的转接头定制。在结构强度校核上，芯体的承压能力满足常规低压水冷回路的使用要求，焊接位置做了渗漏测试，不会出现运行过程中漏液的问题。风机选用的是常规工业级轴流风机，运行噪音控制在较低水平，适合安装在有人值守的小型设备内部，不会产生过大的噪音干扰。

　　对于结构设计从业者来说，这个模型的结构细节可以直接参考复用在小功率热管理系统的设计中，尤其是安装边界的预留、管路布局的方式、风路导流的结构处理，都经过了实际应用的验证，能够减少前期方案选型的试错成本。在做设备选型的时候，可以根据自身的散热功率需求，匹配对应流量的风机和冷却液循环泵，不需要对整体安装结构做大的改动，就可以适配不同功率等级的散热需求。另外，这款装置的整体重量较轻，安装时不需要考虑过重的载荷对安装板的强度要求，哪怕是安装在薄壁的设备舱壁上，也不会出现结构变形的问题。
