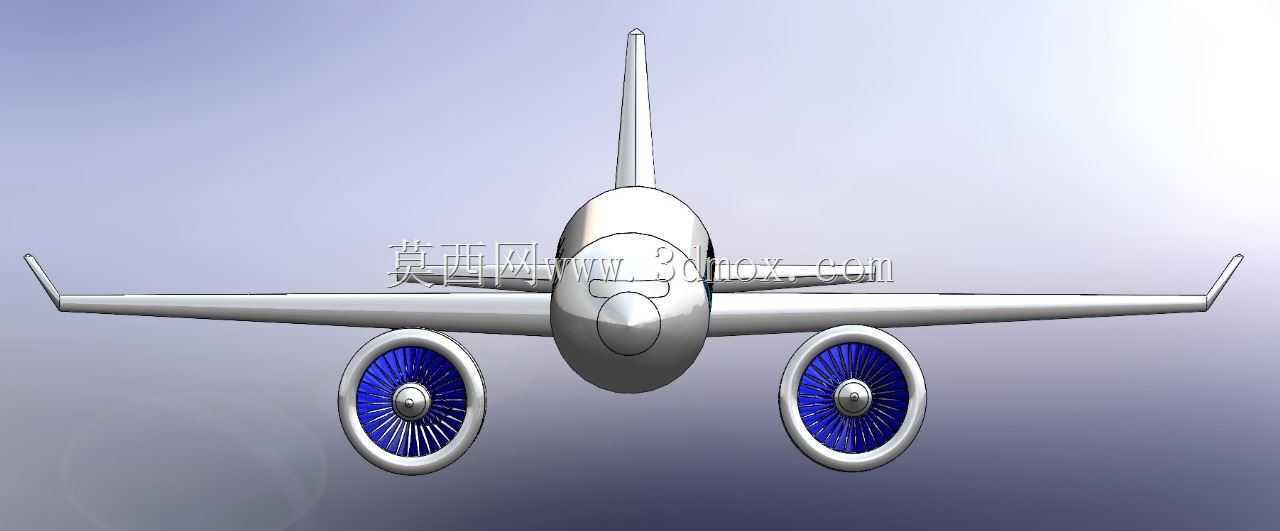

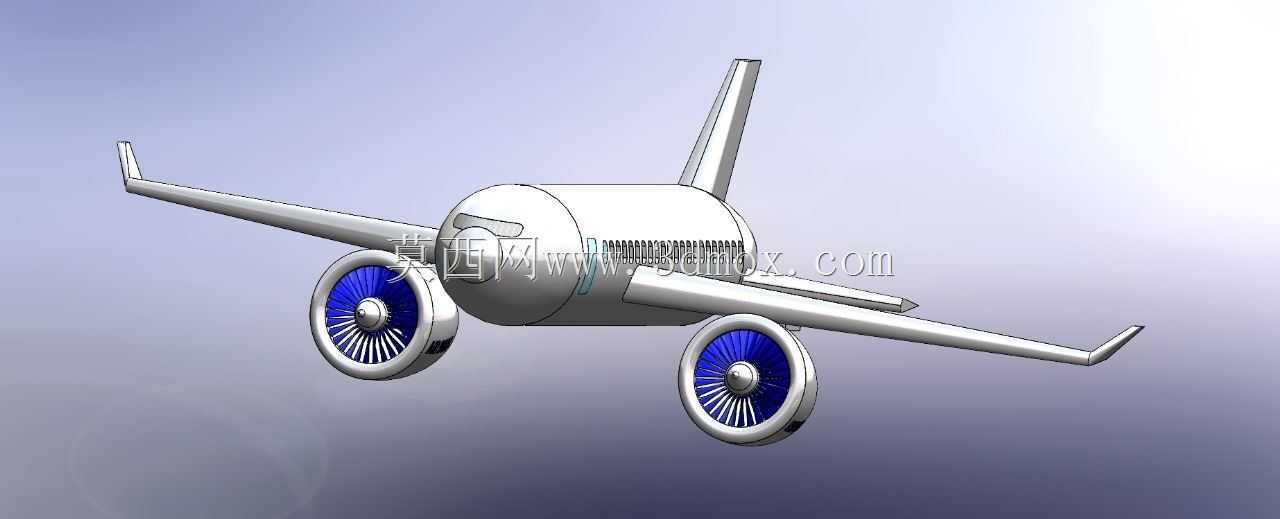

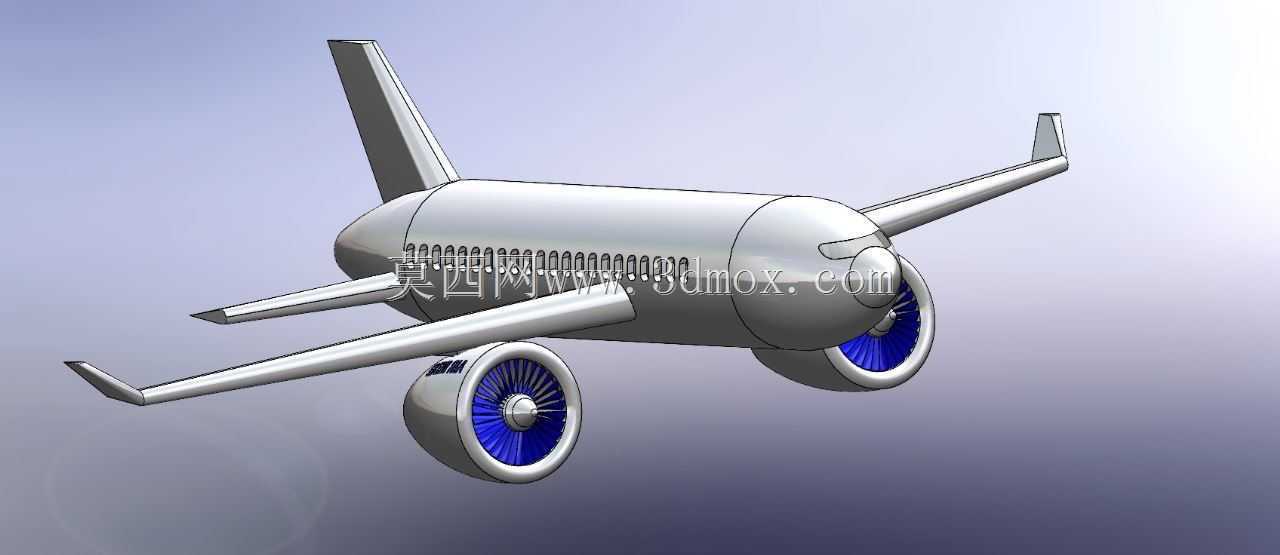

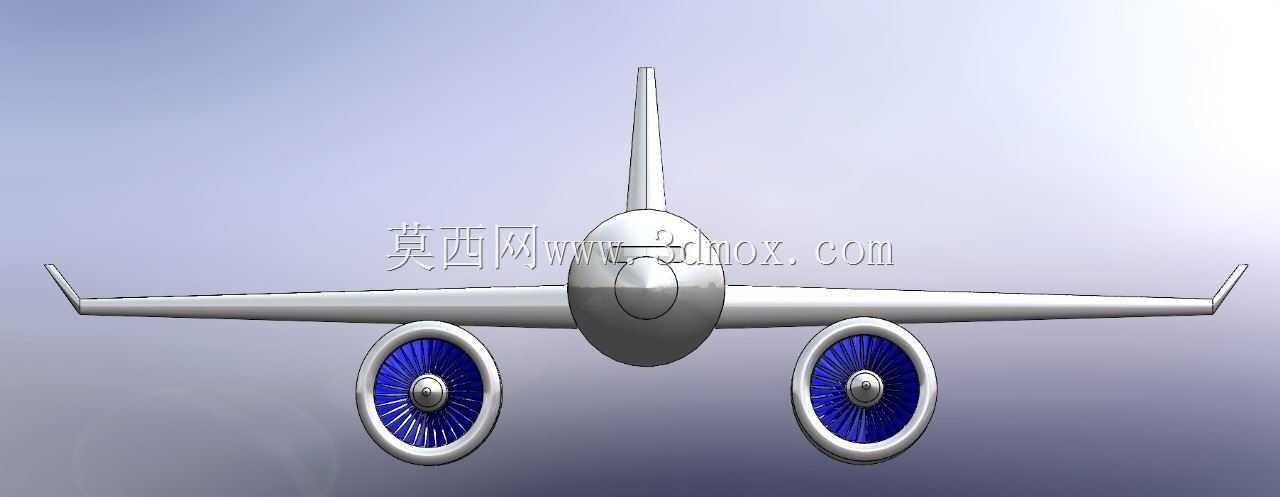

双发涡扇民航客机整机结构数模

　　这套整机数模围绕双发窄体民用涡扇客机展开，建模时没有把外观曲面当成唯一目标，而是把飞行平台在工程评审、教学演示、装配干涉检查和方案沟通中的使用需求放在前面。机身采用圆筒增压舱的典型布局，前段布置雷达罩与驾驶舱区域，中段承担客舱、地板梁、行李舱和系统管路的安装空间，后段平滑收缩并对接尾翼支撑结构。外形控制上，机身直径与长度比例需要兼顾座位布置、气动阻力和地面转弯边界，过粗的截面会增加浸润面积，过长的尾段又会带来弯矩和配平压力，因此数模中对截面过渡、腰线位置和尾部收敛角度都做了连续处理。

　　机翼是整机升力产生的核心部件，模型采用下单翼前伸布局，翼面从根部到翼尖带有后掠特征，翼尖设置上翘小翼以削弱翼尖涡带来的诱导阻力。机翼内部虽然以外观结构表达为主，但翼盒所在区域的厚度、翼弦长度和发动机吊挂位置均按真实装配逻辑预留。发动机没有直接贴在翼面下方，而是通过吊挂结构保持合理间距，这样既便于维护时打开短舱蒙皮，也能避免风扇叶片失效后碎片直接冲击机翼油箱。襟翼、缝翼和副翼所在的后缘区域在数模中保留了分块轮廓，方便后续继续细化活动翼面、滑轨和作动器连接关系。

　　两台大涵道比涡扇发动机短舱是模型中辨识度较高的部分。短舱外形由进气唇口、风扇机匣、核心舱体和尾喷段组成，前端大直径风扇叶片采用放射状排列，蓝色轮毂与银色叶片形成清晰视觉区分。工程上，短舱直径并非单纯追求推力，还必须满足机翼离地间隙、吸入外来物风险控制以及维护通道要求。起落架压缩、飞机俯仰和地面滑行姿态都会改变发动机最低点，因此吊挂长度、短舱上反角和机翼安装角需要协同校核。模型中发动机轴线与机翼保持一定安装角，便于在巡航状态下让进气来流与风扇盘面尽量匹配，减少工况偏流。

　　尾翼部分由垂直安定面和左右水平安定面组成，垂尾后掠并向上延伸，承担方向稳定和偏航控制功能；平尾位于机身尾部两侧，用于俯仰配平。尾翼与后机身的交接区域做了曲面融合，避免结构突变造成应力集中和气流分离。对于结构设计人员来说，尾翼根部不仅是外形问题，还涉及加强框、接头、舵面铰链和系统通路，数模中保留的安定面厚度和根部宽度，可以为后续布置承力肋片和检查口提供判断依据。

　　前三点式起落架在展示模型中以简化轮毂和支柱形式出现，但位置关系仍按飞机地面支撑逻辑布置。主起落架位于机翼后梁下方附近，能够把着陆冲击载荷传递到机翼和机身加强结构；前起落架靠近机头下方，支持地面转弯并防止飞机在低速操纵时姿态失稳。轮胎直径、支柱长度和轮距决定了飞机在跑道、滑行道和停机坪上的通过性，也影响发动机短舱与地面的安全间隙。若后续用于虚拟维修或机场场景仿真，可以在现有位置继续补充收放舱门、缓冲支柱、转弯作动筒和刹车组件。

　　在实际应用场景中，这类整机数模可用于航空职业教育中的飞机构造讲解，帮助学员理解机身、机翼、尾翼、发动机和起落架之间的空间关系；也可用于机场地勤设备前期方案校核，例如牵引车对接、登机桥靠近、货物装卸通道和维修平台高度设定。做展示动画时，模型的连续曲面和明确分件能够支持材质渲染、爆炸视图和部件标注；做原理验证时，又能在此基础上扩展翼面活动、发动机吊挂、起落架收放等机构。

　　建模思路上，整机先确定机身站位、机翼基准面、发动机轴线和尾翼对称面，再逐步叠加短舱、吊挂、翼尖小翼和起落架轮廓。这样做的好处是任何一处外形调整都能追溯到总体布局参数，而不是孤立修改单个零件。机身与机翼交接区、机翼与吊挂交接区、尾翼与后机身交接区是干涉检查的重点，这些区域既要保证曲面光顺，也要给内部翼梁、肋板、管路和电气线束留出安装边界。对于三维建模从业者而言，该模型的价值不在于复刻某一具体机型的全部细节，而在于提供一套比例协调、结构分区清楚、适合继续工程深化的民用飞机总体外形框架。
