四缸内燃机曲轴活塞连杆总成结构

　　这套曲柄连杆总成对应直列四缸往复式内燃机的核心运动部件，覆盖曲轴、活塞、连杆及活塞环等装配关系，主要服务于乘用车、轻型商用车及小型工程机械动力单元的结构设计与教学演示场景。在整机布置中，该总成位于缸体下部曲轴箱与气缸之间，活塞在气缸套内做往复直线运动，通过连杆将燃气爆发压力传递给曲轴，再把直线运动转化为曲轴的旋转扭矩输出，是内燃机实现能量转换的关键机构。

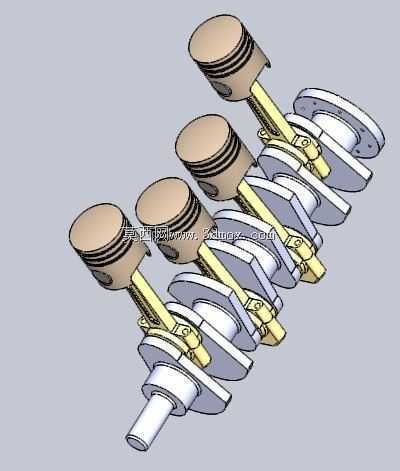

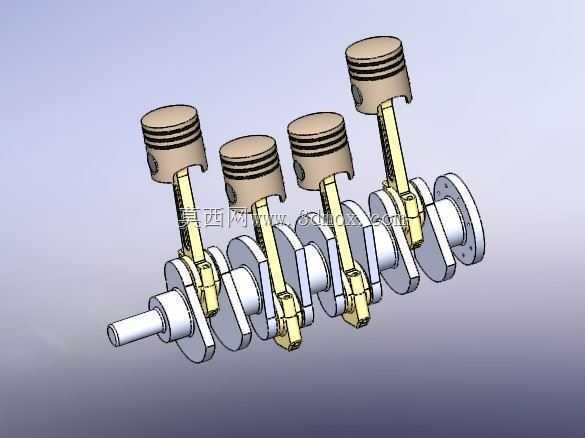

　　从实际用途看，四缸机型凭借平衡性好、工作平顺、结构紧凑的特点，广泛应用于1.0升至2.5升级别的汽油或柴油动力平台。模型中四个活塞沿曲轴轴向依次排列，对应一缸至四缸的发火顺序布置；曲轴采用整体式锻造或铸造结构，主轴颈与连杆轴颈之间通过曲柄臂和平衡块连接，平衡块用于抵消活塞连杆组往复运动及曲轴旋转产生的惯性力，降低整机振动。连杆小头通过活塞销与活塞铰接，大头与连杆轴颈配合，轴瓦、衬套等摩擦副在三维装配中需保留合理间隙，以便建立润滑油膜。

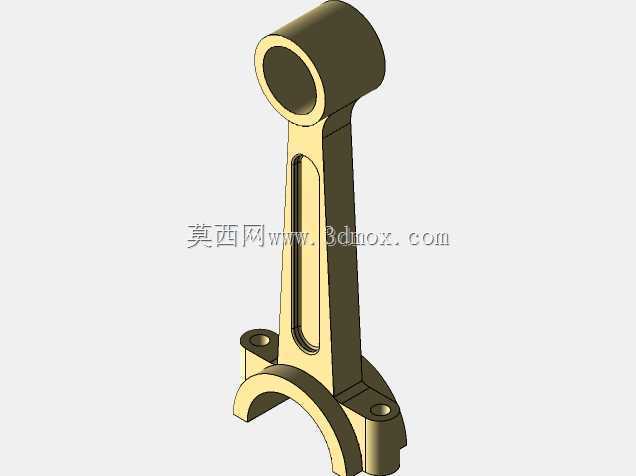

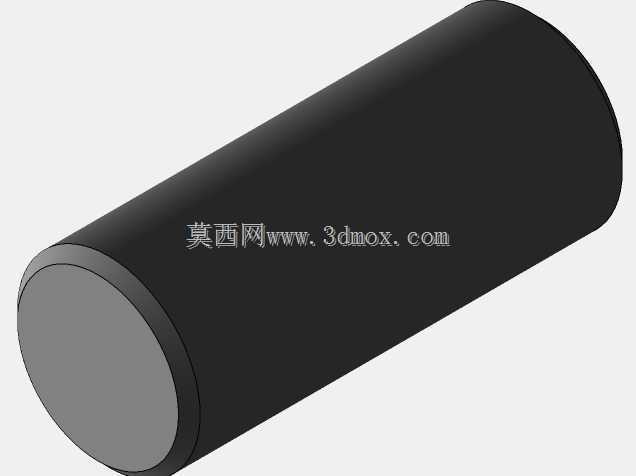

　　设计思路上，曲柄连杆机构首先要满足运动学与动力学约束。活塞行程由曲柄半径决定，连杆长度与曲柄半径的比值直接影响活塞侧推力、连杆摆角和气缸套磨损；模型中连杆长度明显大于曲柄半径，属于常见的λ取值范围，可兼顾结构紧凑性与机械效率。活塞顶部承受燃烧室高温高压，裙部起导向作用，环槽内布置气环与油环：气环负责密封燃气，油环负责刮除缸壁多余机油。活塞销采用全浮式或半浮式连接时，都需要在三维结构中体现销座、卡环及连杆小头的配合边界。

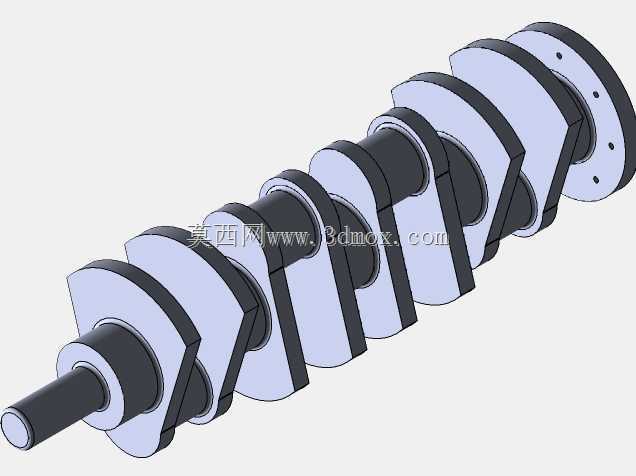

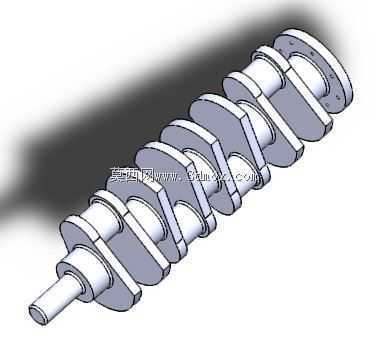

　　曲轴部分的建模重点在于轴颈重叠度、圆角过渡、油道走向和平衡块轮廓。主轴颈用于支撑整个曲轴并安装在缸体主轴承座上，连杆轴颈则随曲柄销回转；各曲拐按一定相位角布置，四缸机通常采用平面曲轴，相邻工作缸曲拐相位相差180度，以保证发火间隔均匀。模型中可以清晰看到多块圆盘状平衡块与曲柄臂一体延伸，其质量分布经过惯性力平衡计算，目的是减小主轴颈载荷和轴承冲击。曲轴前端通常连接正时齿轮、皮带轮或减振器，后端连接飞轮，这些接口在总布置时需预留轴向空间。

　　外形尺寸与安装边界方面，直列四缸曲轴的轴向长度由四个曲拐、主轴颈宽度及前后端轴段共同决定，装配时需放入缸体曲轴箱内，轴向定位通常由止推轴承承担。活塞外径与气缸内径形成配合，连杆大头在拆装时往往需要从气缸体下方或缸孔内通过，因此设计阶段必须校核连杆运动包络，避免与缸套、缸体下裙板或机油泵发生干涉。活塞在上止点和下止点之间运动时，连杆会围绕活塞销小幅摆动，三维建模中应通过运动仿真检查最小间隙，尤其是连杆大头与曲轴平衡块、缸壁之间的动态距离。

　　从结构工程师视角看，该总成的三维表达不仅要展示外观，还要体现装配层级：活塞环装入环槽后应能自由转动并有开口间隙；连杆盖与连杆体通过定位套和螺栓连接，互换性需严格控制；曲轴轴颈与轴瓦、活塞销与衬套之间属于精密配合，尺寸链会直接影响机油消耗、异响和寿命。整机外围还需考虑机油喷嘴对活塞底部的冷却、曲轴油孔向连杆大头供油、活塞冷却腔及回油通道等细节。

　　在设备选型与教学应用中，这类模型可用于讲解四冲程发动机的工作循环、曲柄连杆比、惯性力平衡、轴承布置和缸体空间约束；在新产品开发中，则可作为动力总成布置的基础参考，用于校核曲轴箱轮廓、气缸中心距、连杆长度、活塞压缩高度以及飞轮端和前端轮系的接口关系。通过完整呈现活塞、连杆、曲轴的相对位置和运动关系，能够帮助设计人员在方案阶段发现干涉、平衡和润滑路径问题，减少后续样机反复修改的风险。
