工地双坡屋面金属承重框架结构设计

　　这套金属框架主要应用于工地临时作业棚、小型临建屋面的承重支撑场景，可直接作为现场加工棚、临时储物间、小型设备防护棚的主体受力结构，适配工地现场快速搭建、可拆解周转的使用需求，能承受常规屋面荷载、当地基本风压及少量积雪荷载，满足临建设施的结构安全要求。框架整体采用双坡屋面形式，坡面坡度适配常规排水需求，避免雨季屋面积水渗漏，主体立柱与屋面桁架采用等边角钢作为主要受力型材，不同部位根据受力大小匹配对应规格的角钢，主受力梁采用IPE80型钢，保证整体抗弯承载力的同时控制框架自重，方便现场人工搬运拼装。设计过程中优先考虑现场焊接与螺栓连接的可行性，所有型材交接节点均预留足够的操作空间，无需特殊工装即可完成现场装配，

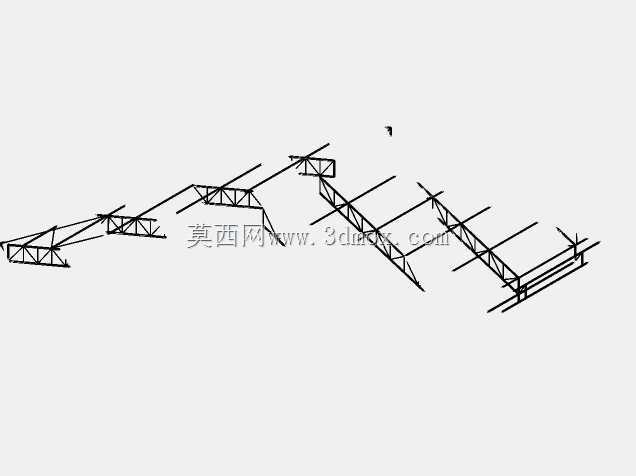

　　竖向支撑与横向拉结件形成稳定的空间桁架体系，纵向设置多道交叉斜撑抵消水平方向的风荷载与侧向冲击力，避免框架在侧向力作用下出现失稳变形。从安装边界来看，框架整体横向总宽度为10100mm，纵向总长度为20000mm，檐口位置距离底部安装基面的高度为3000mm，屋脊最高点距离基面高度为5050mm，单根立柱的底部预留安装孔位，可直接与现场预制的混凝土基础预埋件焊接或螺栓固定，安装时无需额外做复杂的基础处理，适配工地硬化地面的安装条件。框架的屋面檩条采用等边角钢沿坡面纵向排布，间距匹配常规彩钢瓦或压型金属屋面板的安装尺寸，现场铺设屋面板时可直接通过自攻螺钉固定在檩条上，无需额外增设次龙骨。所有型材的下料尺寸均经过精准核算，

　　节点处的相贯线切口做了简化处理，降低现场加工的难度，普通焊工即可按照图纸完成拼装作业，整体结构拆解后可通过普通货运车辆转运，重复周转使用次数可达5次以上，大幅降低工地临建的搭设成本。结构受力计算时充分考虑工地现场的复杂工况，除常规恒载与活载外，额外预留了少量施工检修荷载余量，避免人员上屋面检修时出现局部变形，竖向立柱的长细比控制在规范允许范围内，中间部位设置横向拉结件减小立柱的计算长度，提升整体竖向承重能力。
