支架式饮用水过滤处理单元结构设计

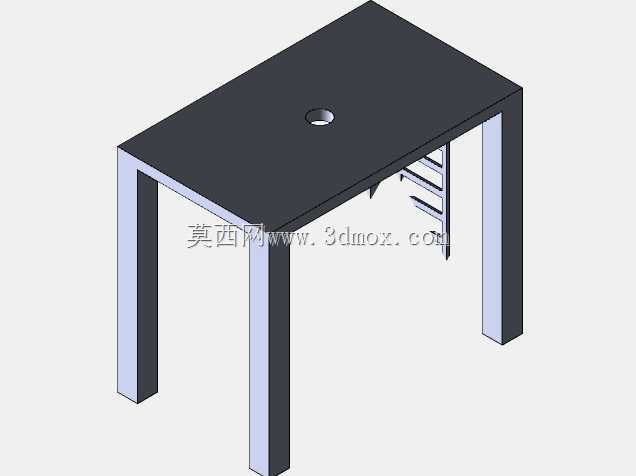

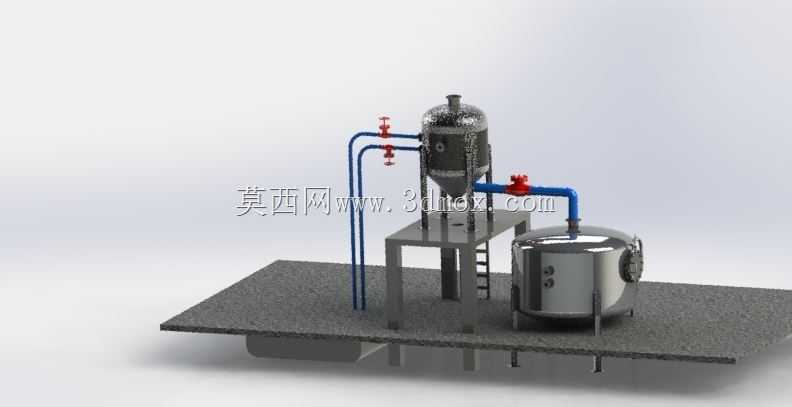

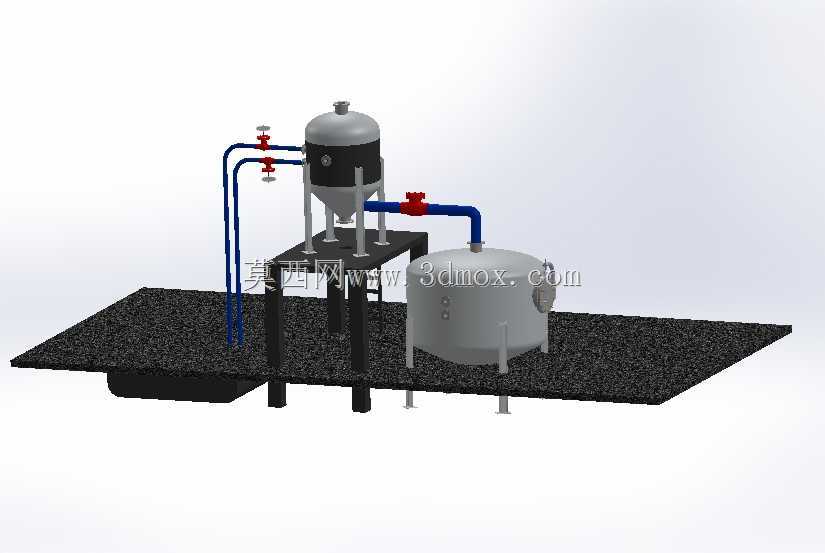

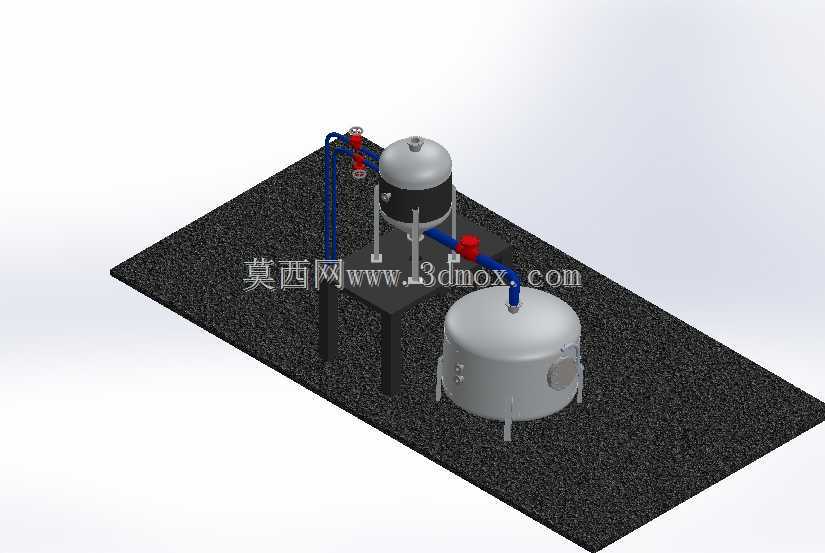

　　这套饮用水处理单元的三维结构，核心围绕小型集中式供水场景的预处理需求搭建，适配村镇小型供水站、厂区直饮水预处理段、户外临时供水保障点这类对安装空间、运维便捷性有明确要求的使用场景，整套结构落地后可直接对接前端来水管道，完成原水的初级沉降、杂质过滤工序，为后续深度净水环节提供符合进水浊度要求的水源。从结构布局来看，整套单元采用落地式型钢支架作为承载基础，支架采用方管焊接成型，所有支撑腿底部预留地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，安装边界控制在长1.8米、宽1.2米的矩形区域内，整体最高点距安装基准面2.1米，无需额外搭建操作平台，日常运维时人员站在地面即可完成阀门操作、罐体检修作业。

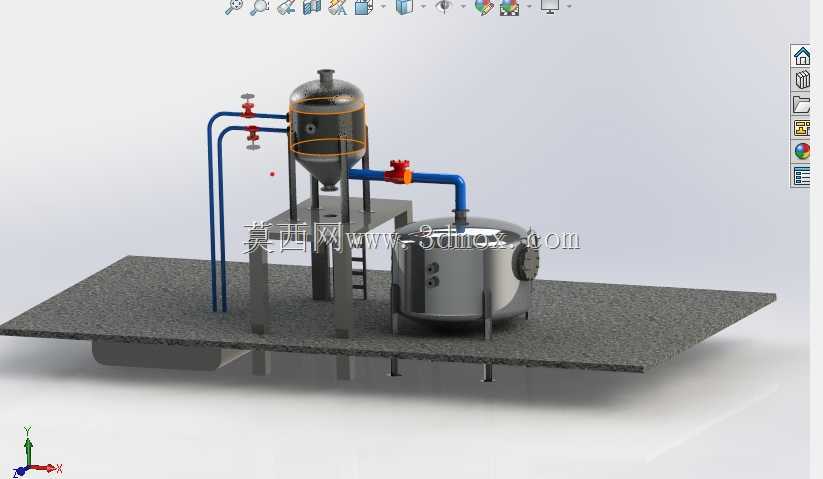

　　上部的锥形沉降过滤罐体通过抱箍固定在支架上层平台，罐体下部锥角设计为60度，可保障截留的大颗粒杂质顺利沿锥壁滑落至底部排污口，罐体侧面设置爬梯结构，方便运维人员定期检查顶部的排气阀、压力表接口状态。下部的圆柱型储水罐体直接落地放置在支架下层预留空间，罐体侧面预留人孔结构，可定期进入内部清理沉积的少量细颗粒杂质，罐体顶部设置通气口平衡内外压力，避免输水过程中出现负压吸瘪罐体的问题。管路设计上采用硬管连接两个罐体，进水管道从上部罐体顶部接入，经过滤沉降后的水通过侧面中部的出水管道接入下部储水罐，管路上依次设置手动球阀、流量调节结构，可根据原水浊度调整过水流量，保障过滤停留时间满足处理要求，管道转弯处采用标准弯头衔接，

　　所有法兰连接位置预留密封垫安装槽，可避免输水过程中出现渗漏问题。设计过程中充分考虑了运维操作的便捷性，所有阀门的操作手柄均朝向通道侧，操作空间预留不小于30厘米的操作余量，支架上的管路固定卡件采用可拆卸结构，后期更换管道时无需整体拆解支架。整套结构没有冗余的装饰性设计，所有部件均围绕功能实现排布，型钢支架的横梁位置同时作为管路的固定支撑点，减少了额外的固定件用量，两个罐体的重心均落在支架的支撑轮廓范围内，满载状态下整体抗倾覆系数满足室外安装的抗风要求，即使在临时户外场地使用，也可通过配重块固定支撑腿保障运行稳定性。
