坠落导弹外流场气动仿真分析模型

　　这套三维仿真对象围绕无动力坠落状态下的导弹外形展开，核心工作不是单纯还原弹体几何，而是把结构外形与外流场计算放在同一工程语境下校核。弹体采用细长旋成体布局，头部为收敛尖锥段，中段为等直径圆柱弹身，尾部布置四片对称安定翼，翼面沿周向均匀分布，翼型厚度较薄，后缘带有清晰的掠角，整体几何在建模时保留了翼身交接处的真实过渡，没有为了网格省事而把倒角和小特征全部抹掉。

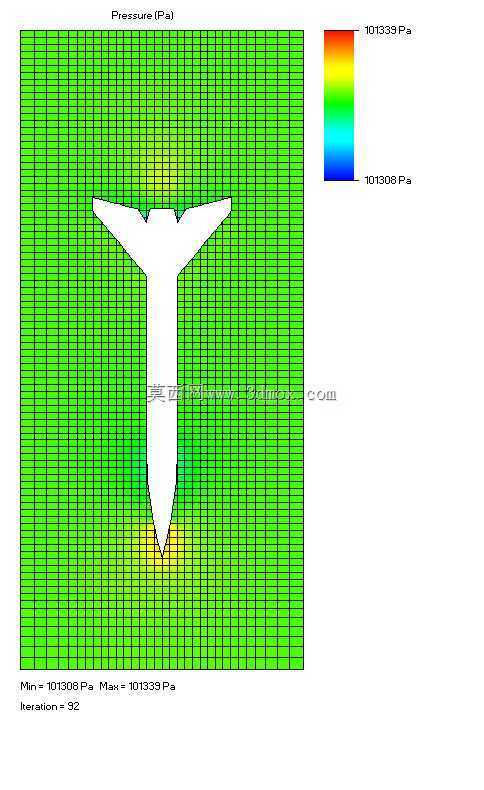

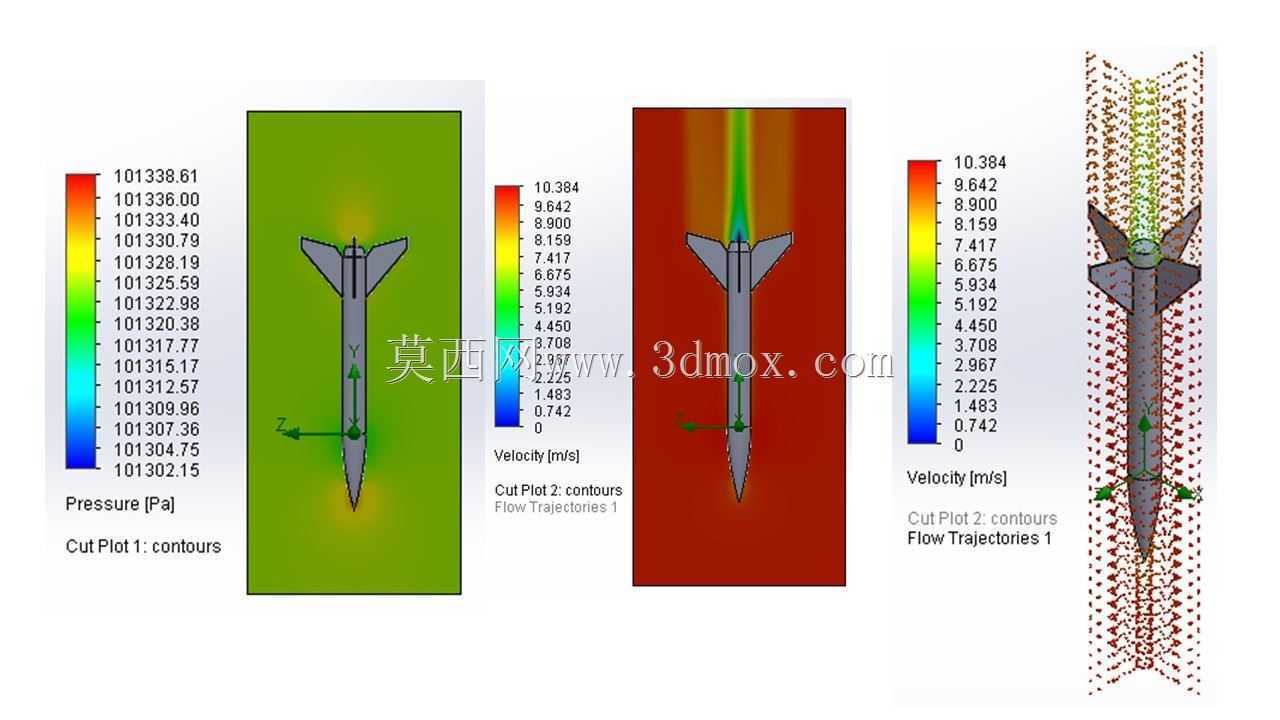

　　从实际使用场景看，这类模型主要服务于弹药气动特性预估、坠落轨迹安全性分析和无动力飞行稳定性判断。当导弹失去动力后，其运动状态不再由推力主导，而是由重力、来流压力和黏性阻力共同决定；此时工程人员需要知道不同迎角下弹体表面的压力分布、翼面是否能提供足够的恢复力矩，以及整体阻力系数是否会影响下落速度和落点散布。仿真结果中的压力云图覆盖弹身纵剖面，色标从头部驻点附近的高压区一直延伸到尾部低压区，能够直观反映尖锥前缘压缩、弹身侧面压力恢复以及尾翼附近局部扰动。速度迹线图则沿弹体轴向展示来流绕过头部、附着于圆柱段、再通过尾翼间隙向后发展的全过程，尾迹区的流线偏转和涡结构可以用来判断流动分离位置。

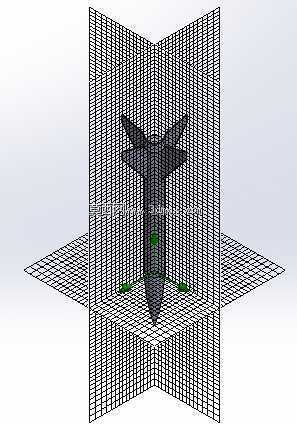

　　建模思路上，几何处理需要同时兼顾气动外形和计算域边界。弹体轴线作为主基准，尖锥段、圆柱段和尾翼分别建立特征后合并为连续实体；尾翼与弹身的相交面必须保证无穿透、无自由边，否则外流场网格在交界面附近容易出现负体积。计算域取弹体周围足够大的长方体空间，入口边界与弹体头部保留来流发展距离，出口边界远离尾迹区，侧壁距离弹翼外缘留出足够余量，避免边界反射干扰绕流结果。图中云图域的绿色背景对应较平稳的压力环境，红色速度域则突出弹体周围高速来流与尾迹低速区的反差，这种剖面布置便于在后处理中同时读取截面等值线和空间迹线。

　　外形尺寸与安装边界方面，弹体最大轮廓由尾翼展开宽度决定，而不是弹身直径；在装配或放入试验支架时，翼尖到对称面的距离必须作为横向包络优先检查。若后续要把该外形用于风洞试验件设计，支架连接点应避开尾翼根部高扰动区，尽量布置在弹身中段下侧或尾部轴线附近，同时保证支撑件自身阻塞比不会改变弹体周围流场。对于三维结构设计人员，尾翼根部圆角、翼面厚度和弹身同轴度都会影响局部网格质量；对于仿真人员，头部尖点、尾翼后缘和翼身融合区是网格加密重点，边界层网格需要沿弹身法向分层布置，才能较稳定地捕捉表面摩擦阻力和逆压梯度。

　　报告中给出的压力、速度和迹线结果，可直接用于核对弹体在坠落工况下的受力趋势：头部高压形成主要阻力贡献，尾翼两侧压差决定姿态恢复能力，尾迹中的旋涡脱落则提示可能存在的横向脉动。工程应用中并不把单张云图作为最终结论，而是结合多个迎角、多个来流速度下的计算结果，整理出阻力系数、升力系数和压心变化范围，再反馈给外形设计或弹道计算环节。这样，导弹三维外形不再只是视觉模型，而成为连接结构建模、气动分析和飞行安全评估的基础对象。
