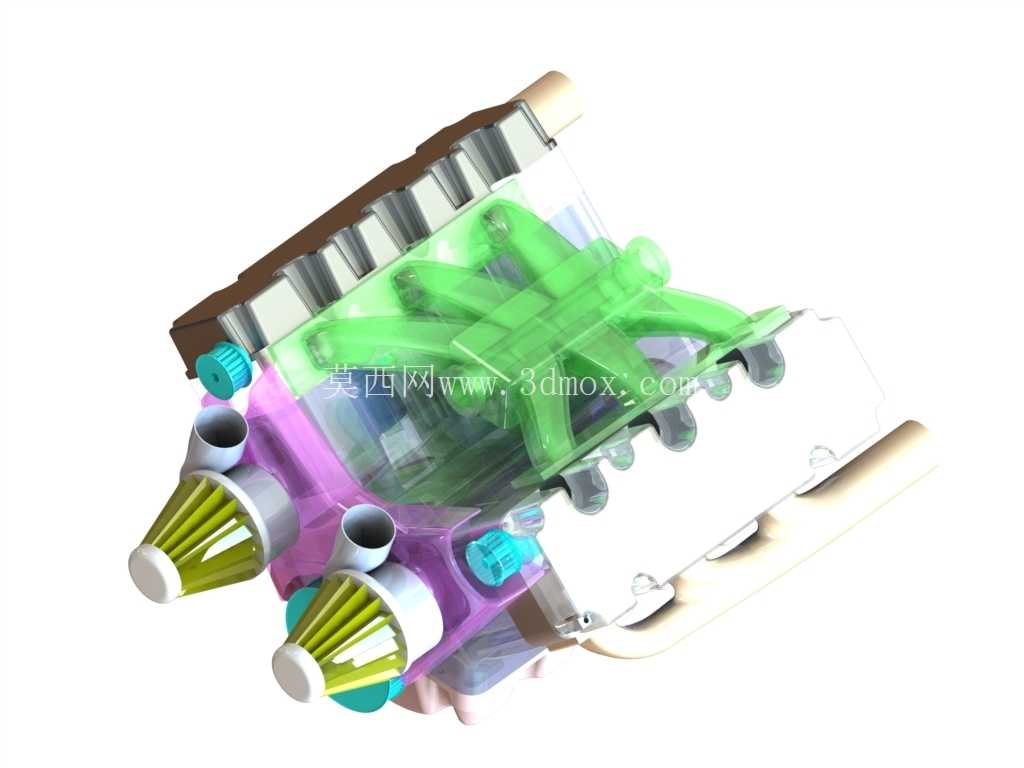

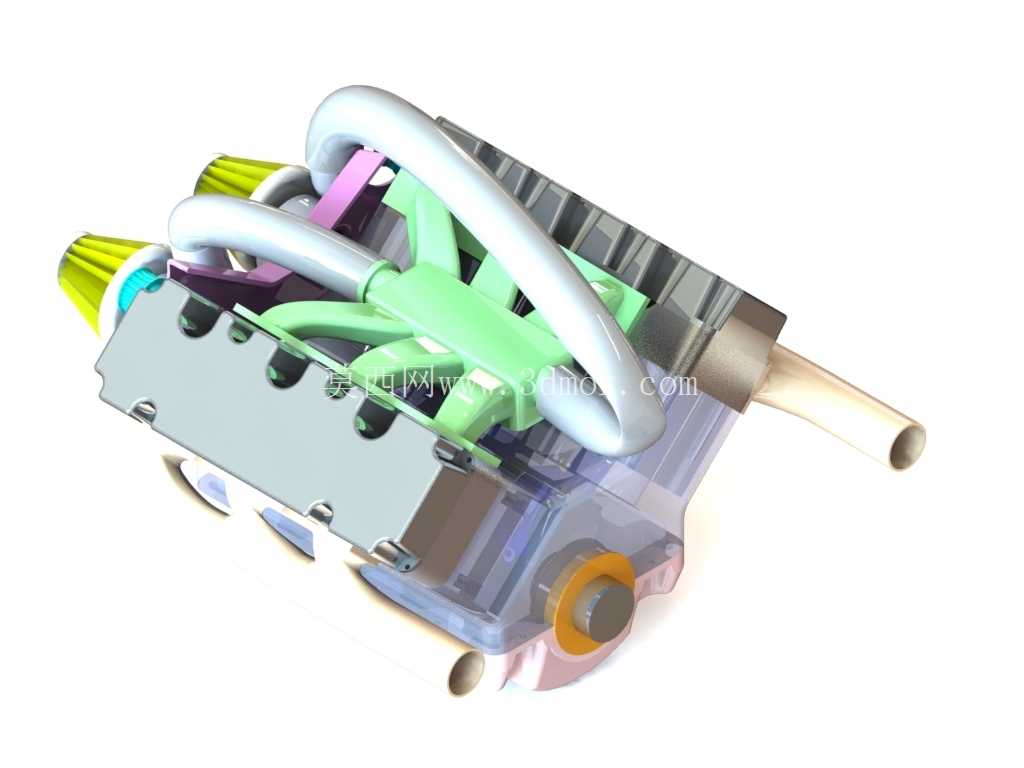

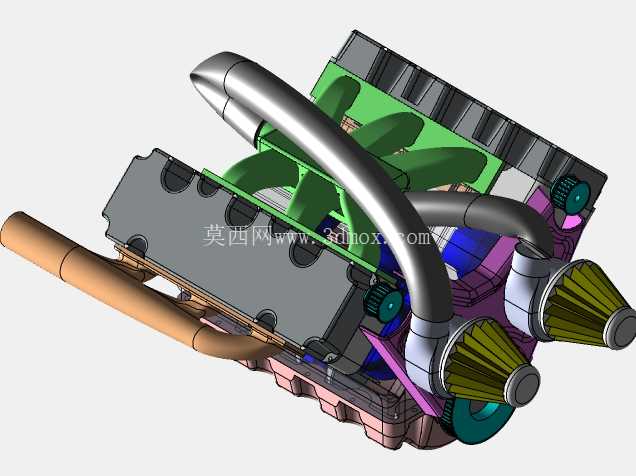

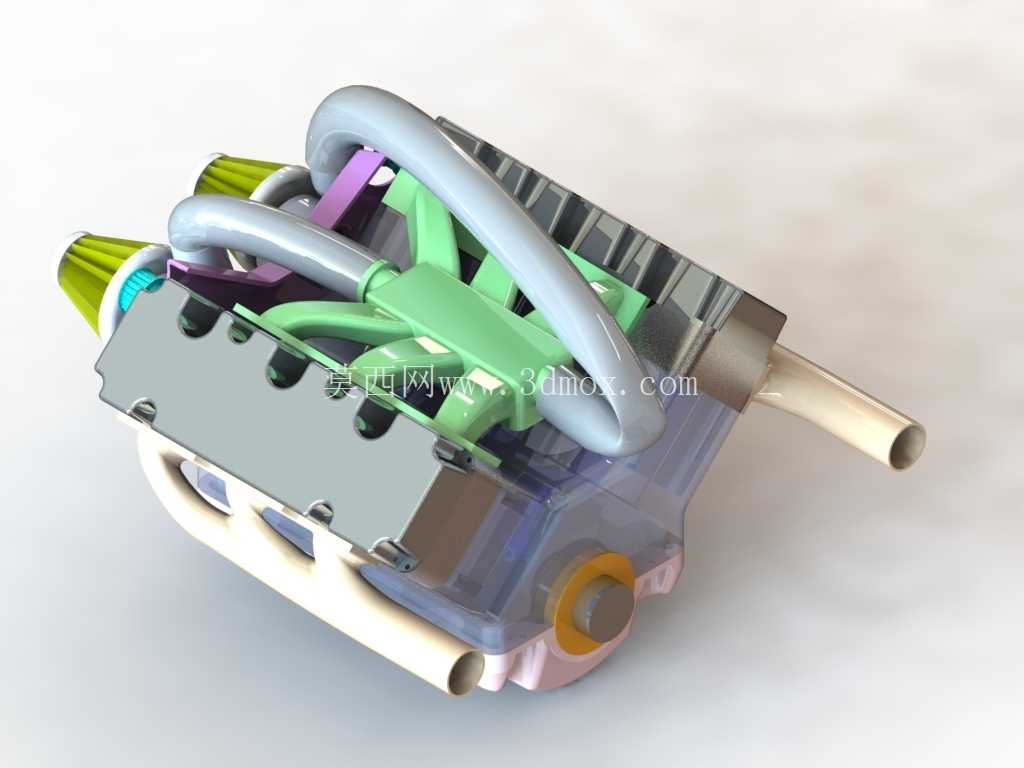

V6内燃机核心结构三维设计展示

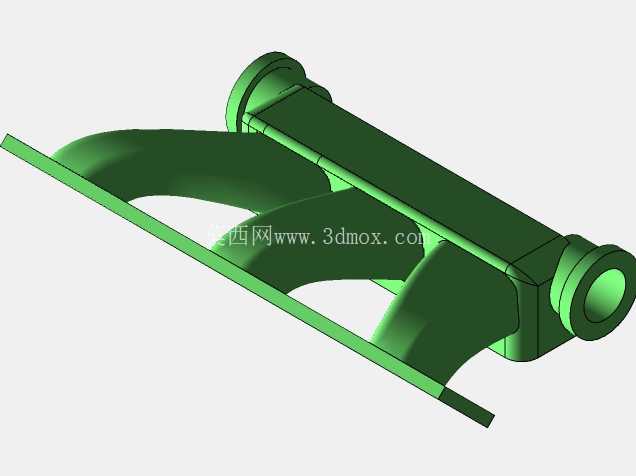

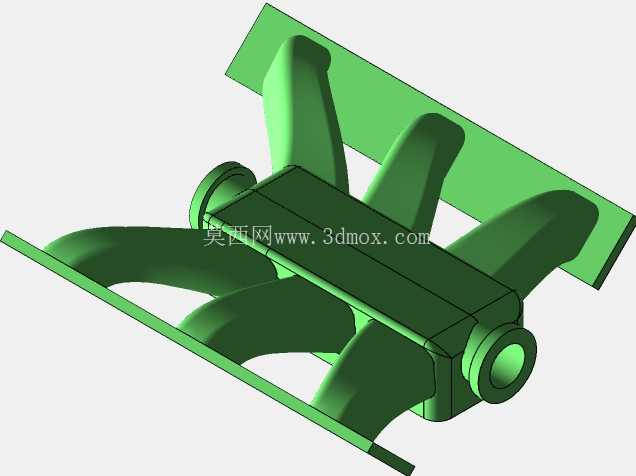

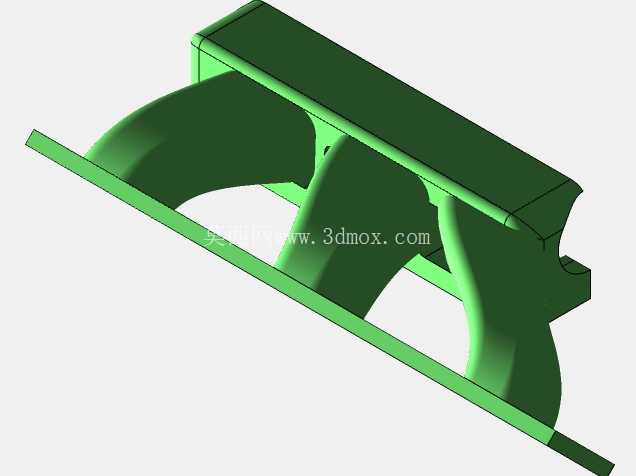

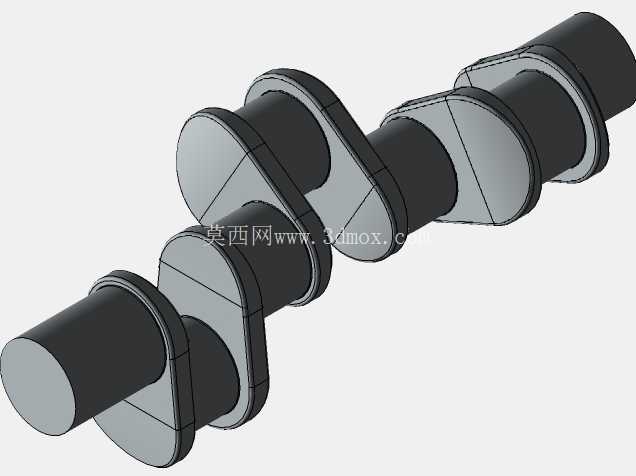

　　这款V型六缸内燃机的三维结构设计，核心围绕乘用车动力单元的实际搭载需求展开，在结构布局阶段就充分考虑了前置后驱车型的机舱安装边界，两侧缸体呈60度夹角排布，能在保证六缸机运转平顺性的前提下，有效压缩动力单元的横向占用空间，避免与机舱内侧的悬架塔顶、冷却管路、线束总成发生安装干涉。从功能实现逻辑来看，该设计完整还原了四冲程内燃机的配气与动力传输链路，顶部的进排气通路采用等长管路设计，能保证各缸进气效率的一致性，减少不同气缸之间的进气干扰，让空燃比控制精度更稳定；凸轮轴的型线设计匹配了气门升程与开启时序，在中低转速区间能保证充足的进气量，兼顾低速扭矩输出与高转速区间的动力储备，曲轴采用全支撑结构设计，每个曲柄臂都配置了对应的平衡配重，能抵消V6结构下的一阶、二阶往复惯性力，从根源上降低运转过程中的振动传递，减少动力总成对驾乘舱的NVH影响。

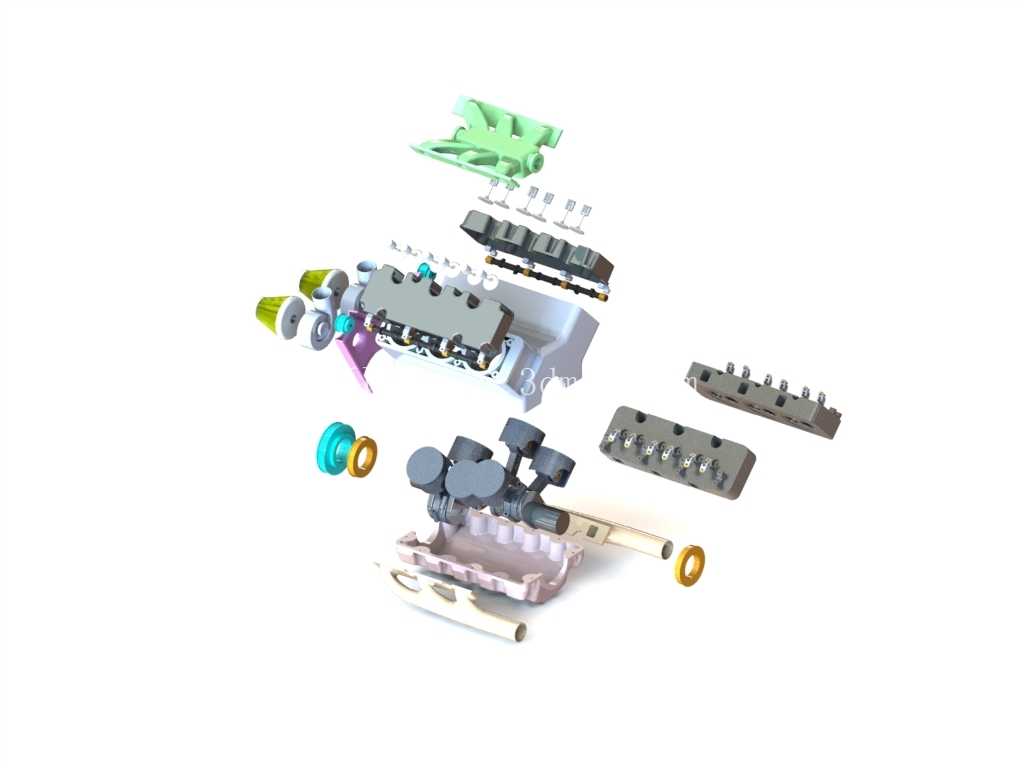

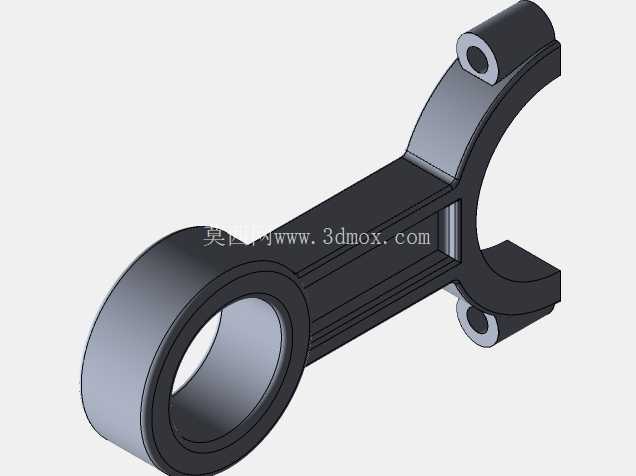

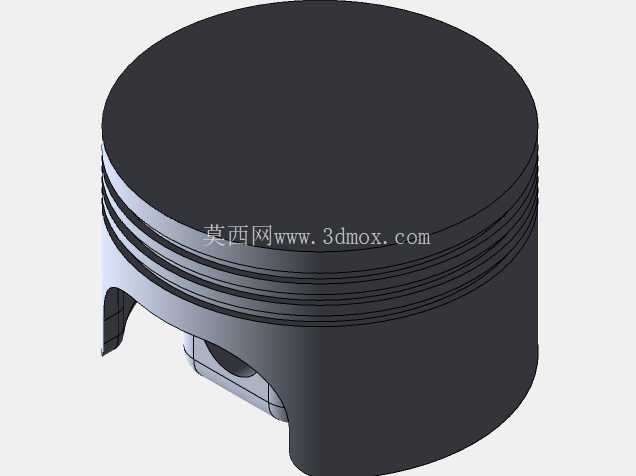

　　设计过程中对各部件的装配边界做了完整的干涉校验，活塞与缸壁之间预留了符合热膨胀系数的配合间隙，活塞环的槽位尺寸适配常规量产汽油机的活塞环规格，连杆小头与活塞销的配合采用全浮式结构设计，能在运转过程中均匀磨损，延长部件使用寿命；曲轴输出端的连接法兰尺寸匹配常规乘用车的液力变矩器安装定位标准，不需要额外做转接法兰就能适配主流的自动变速器输入接口，降低动力总成匹配阶段的改造成本。从实际应用场景出发，该结构可作为动力总成开发阶段的方案验证模型，也能用于汽修教学环节的结构拆解演示，帮助从业者直观理解进排气门的开闭时序、活塞往复运动与曲轴旋转运动的转换逻辑、各润滑通道的布局走向。

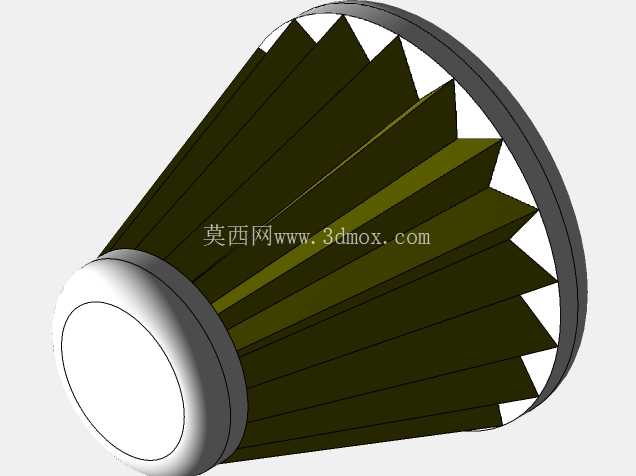

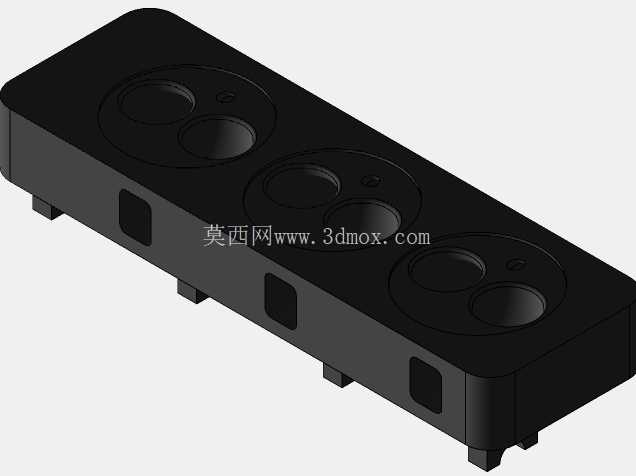

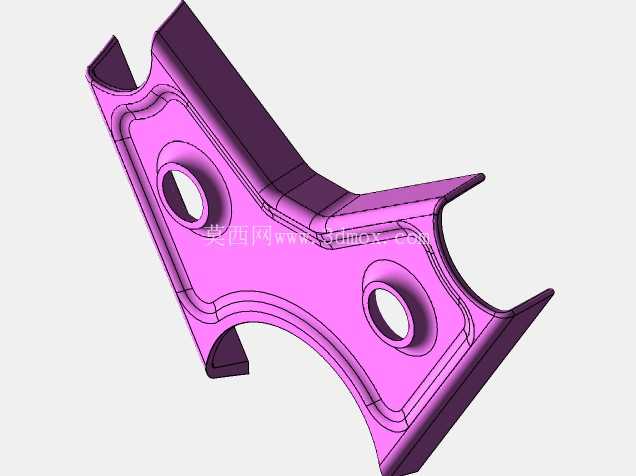

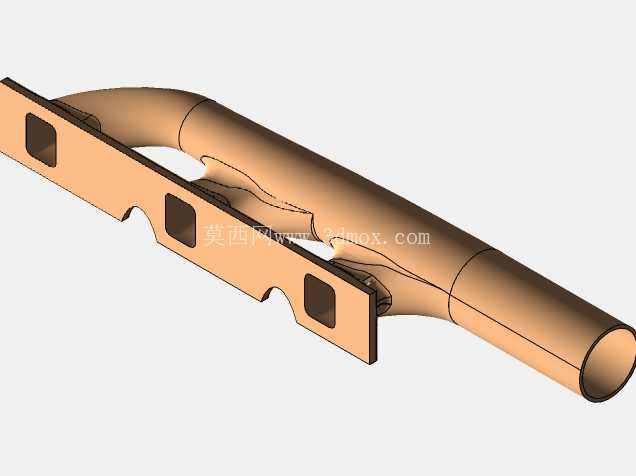

　　外形尺寸方面，该动力单元的总长度控制在适配横置、纵置两种机舱布局的范围内，进气侧预留了空气滤清器、节气门体的安装空间，排气侧的法兰接口位置匹配三元催化器的安装角度，不需要大幅弯折排气头段就能完成后处理系统的对接；发动机悬置的安装点位分布在缸体两侧的加强筋位置，能将运转过程中的振动通过悬置胶垫充分过滤，避免悬置点应力集中导致的缸体疲劳损坏。设计时还充分考虑了后期维护的便利性，气门室盖的固定螺栓位置预留了足够的扳手操作空间，火花塞安装孔位避开了进气歧管的遮挡，日常更换火花塞不需要拆除整个进气歧管总成，机油滤清器的安装位置位于缸体侧面下部，保养操作时不需要举升车辆就能完成滤芯更换，能有效降低日常维保的时间成本。

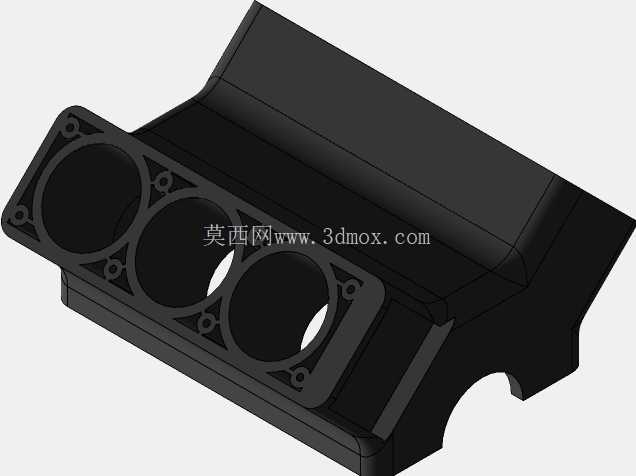

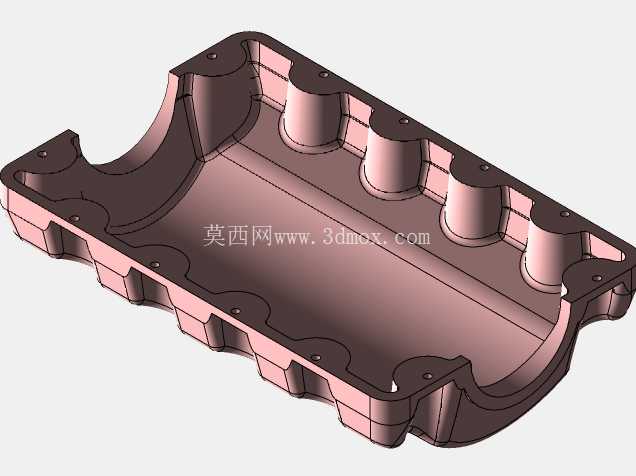

　　各部件的壁厚设计也参考了量产铸造铝合金缸体的工艺要求，缸体水套的流道设计能保证冷却液在各缸周围均匀流动，避免局部过热导致的缸体变形，曲轴箱的通风通道布局能及时抽出窜入曲轴箱的废气，减少机油变质的速度，延长机油更换周期。
