喷气式航空发动机螺旋桨整流罩结构

项目分类:发动机 发布时间:2024-08-22 ID:766145
  • 喷气式航空发动机螺旋桨整流罩结构
  • 喷气式航空发动机螺旋桨整流罩结构
  • 喷气式航空发动机螺旋桨整流罩结构
  • 喷气式航空发动机螺旋桨整流罩结构
  • 喷气式航空发动机螺旋桨整流罩结构
  • 喷气式航空发动机螺旋桨整流罩结构
  • 喷气式航空发动机螺旋桨整流罩结构
  • 喷气式航空发动机螺旋桨整流罩结构

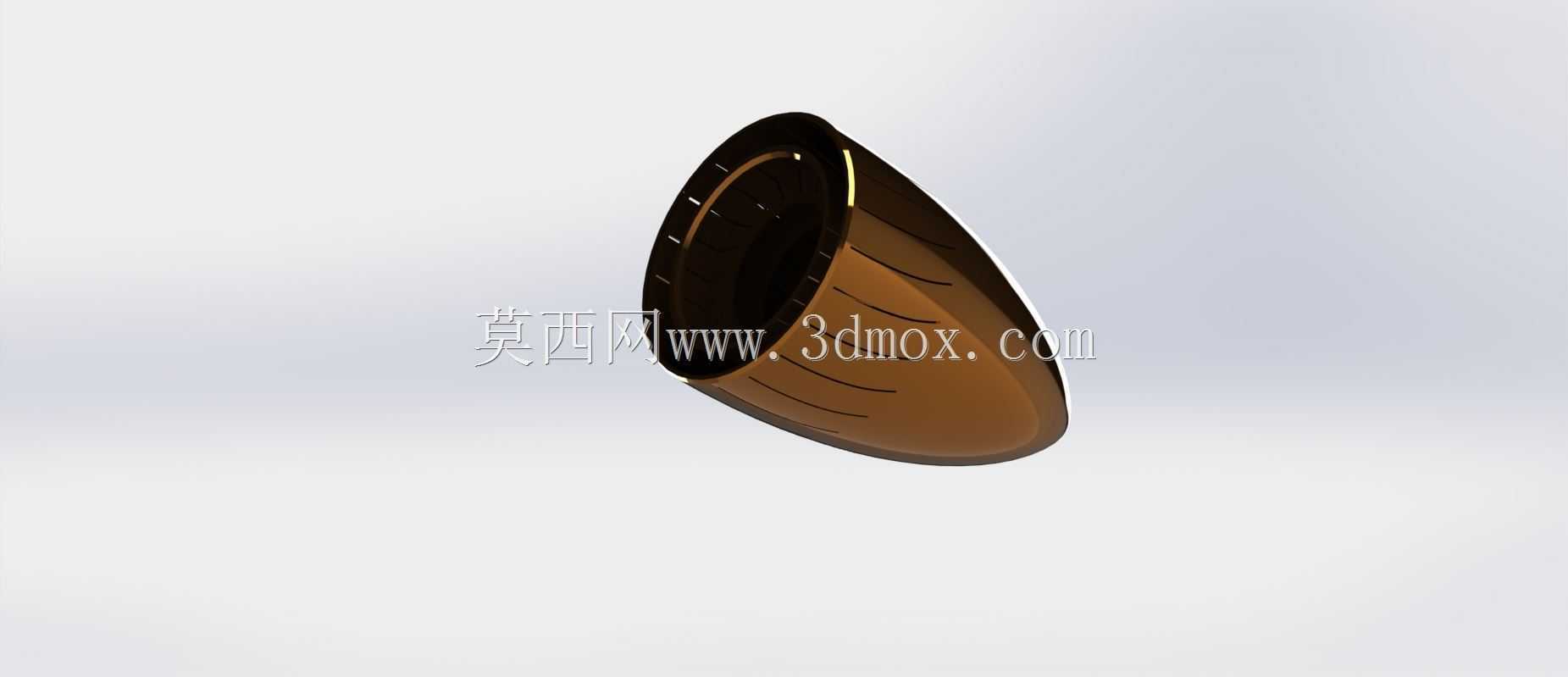

  该结构件面向小型涡喷动力验证平台、航空教学试验台以及喷气式推进模型的前端气动与装配需求,整体采用流线水滴形轮廓,将桨叶根部、轮毂连接段与前端进气导向区域整合为一体化整流壳体,在实际装机场景中承担梳理来流、降低桨盘根部紊流损失、遮蔽内部连接紧固件并维持旋转部件动平衡的作用。

  从外场使用逻辑来看,这类整流结构并非单纯外观覆盖件:螺旋桨旋转时,桨根与轮毂交接处存在明显的台阶与缝隙,来流经过该区域会产生局部涡流,既增加推进阻力,也会把不均匀脉动载荷传递到主轴轴承位。壳体外表面沿轴向从大直径安装法兰向尖端平滑收束,母线曲率经过连续过渡,避免出现局部折角造成的气流分离;内腔则预留出桨叶根部安装座、锁紧螺母以及主轴端头的容纳空间,让所有突出连接件完全藏在腔体内部,外表面没有额外凸起。

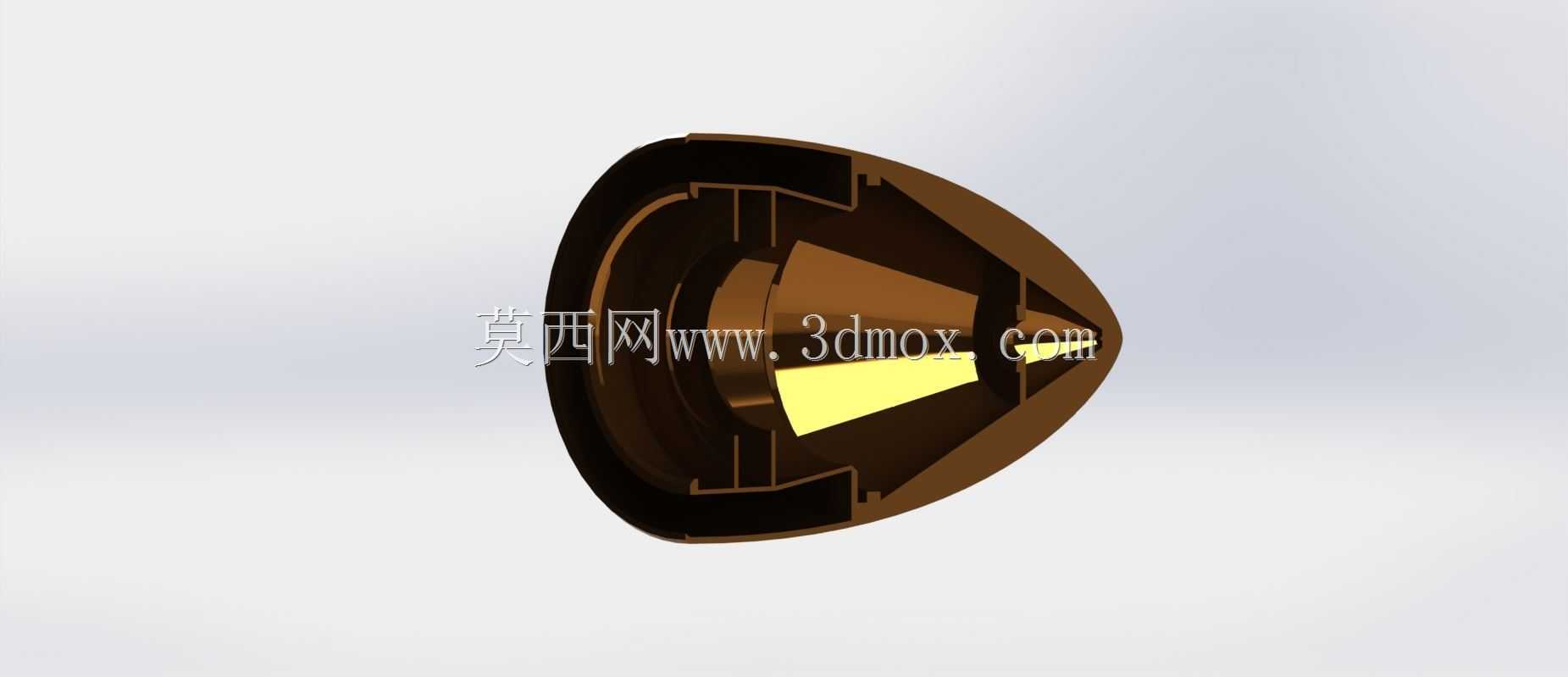

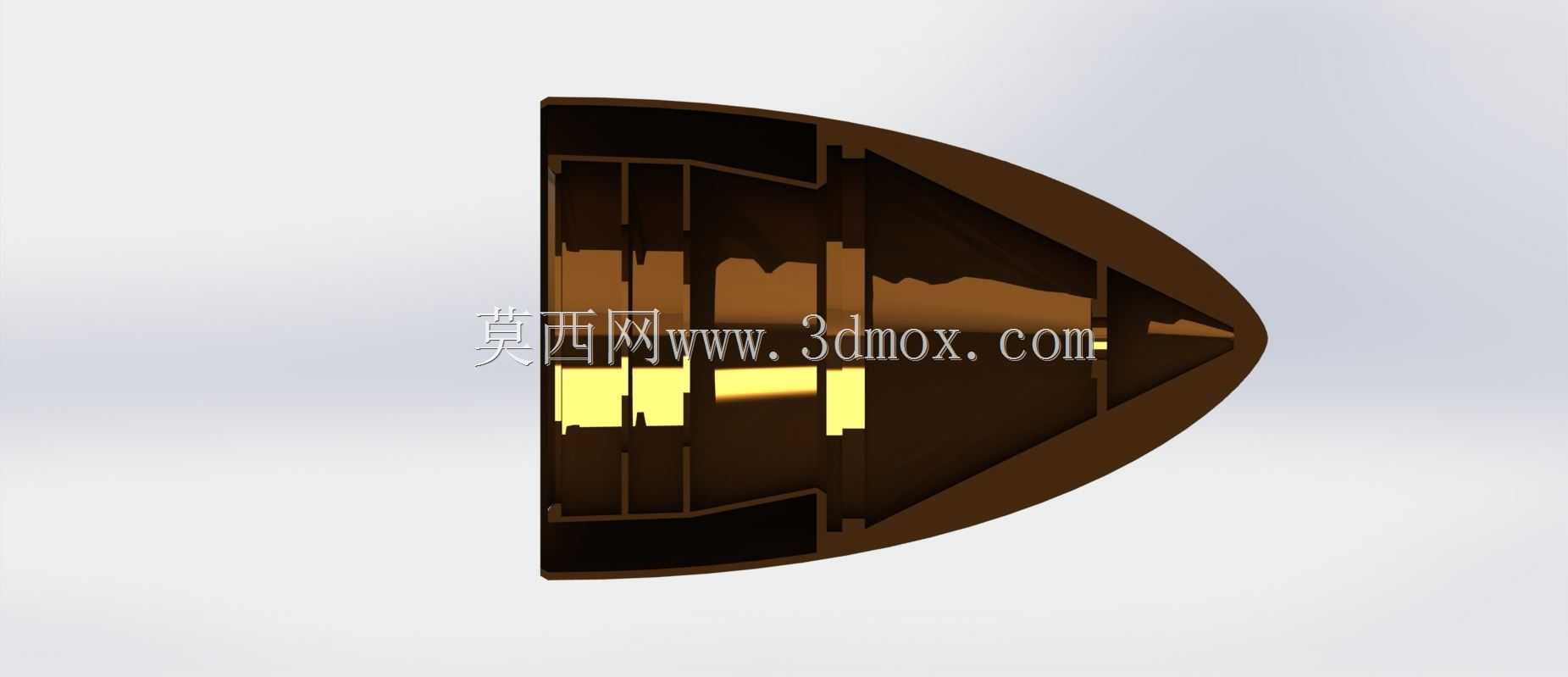

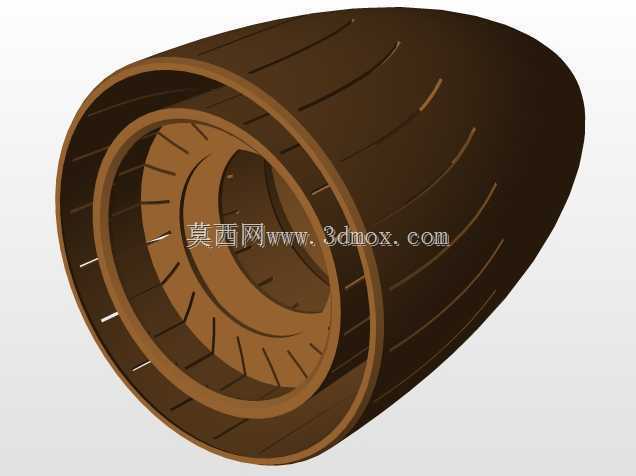

  结构分层设计上,壳体后端设置环形安装法兰,法兰端面加工有均布的定位卡口与连接孔位,装配时法兰贴合轮毂基体端面,通过周向限位结构承受旋转扭矩,防止整流罩与轮毂之间出现相对滑转。腔体内部沿径向布置多道加强筋,筋板从内壁向中心轮毂座延伸,既把薄壁壳体的刚度提升到可承受高速旋转离心载荷的水平,也在不显著增加壁厚的前提下控制整体重量。靠近尖端的中心区域设置锥形导向芯体,芯体与外罩之间形成收敛通道,引导进入桨盘中心区域的气流沿轴向顺畅加速,减少中心死区造成的回流。

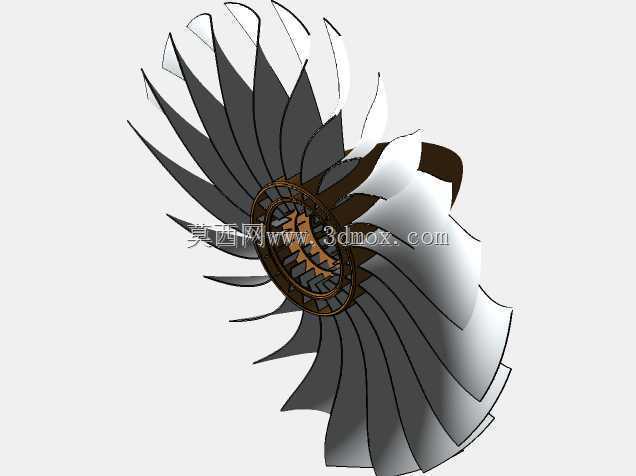

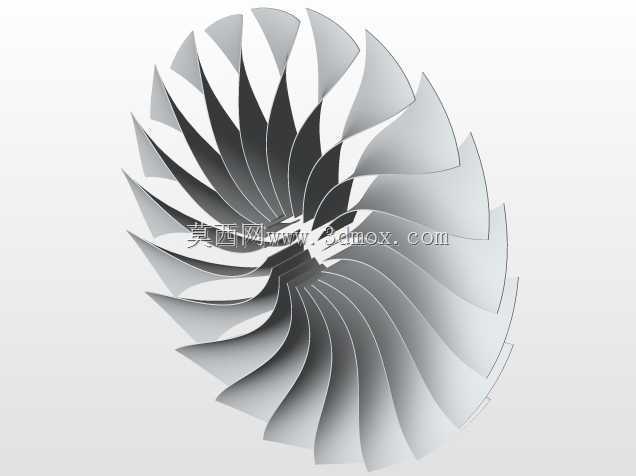

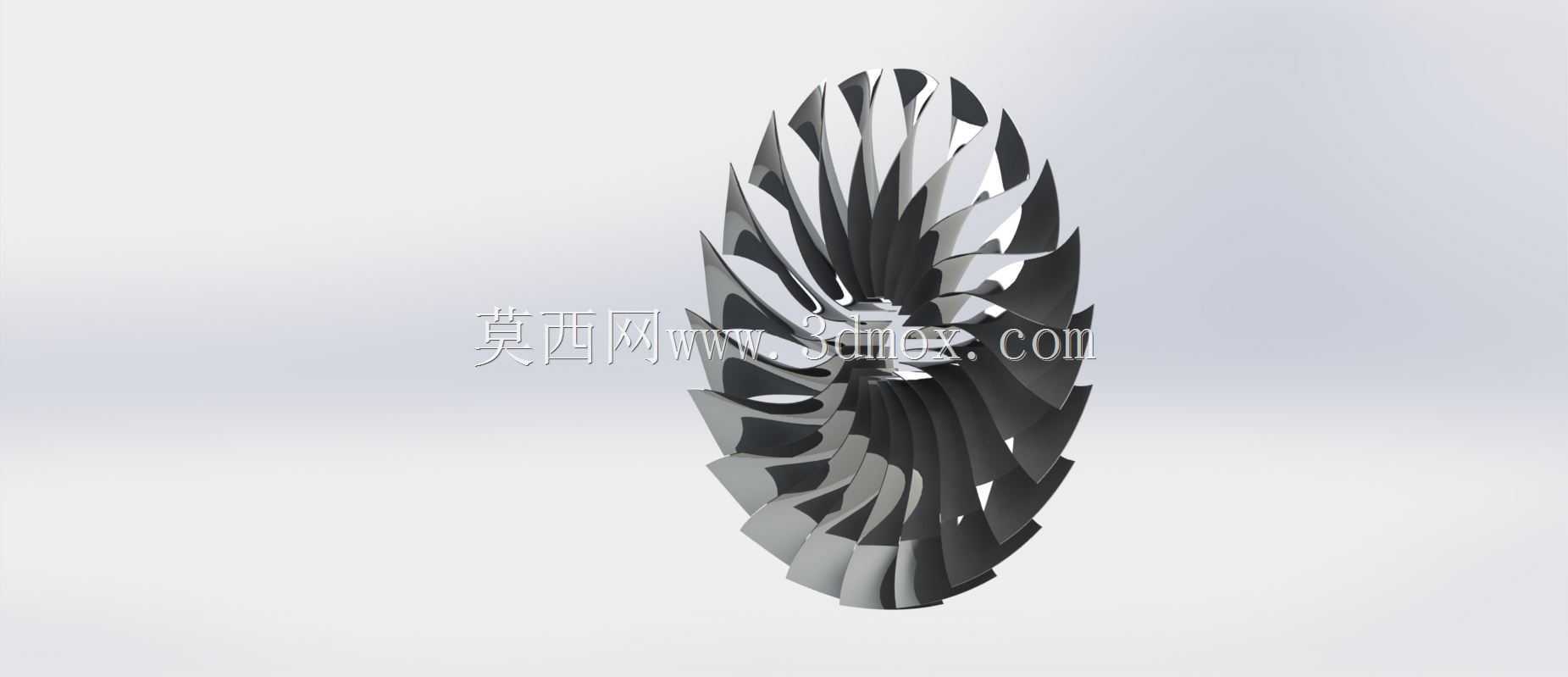

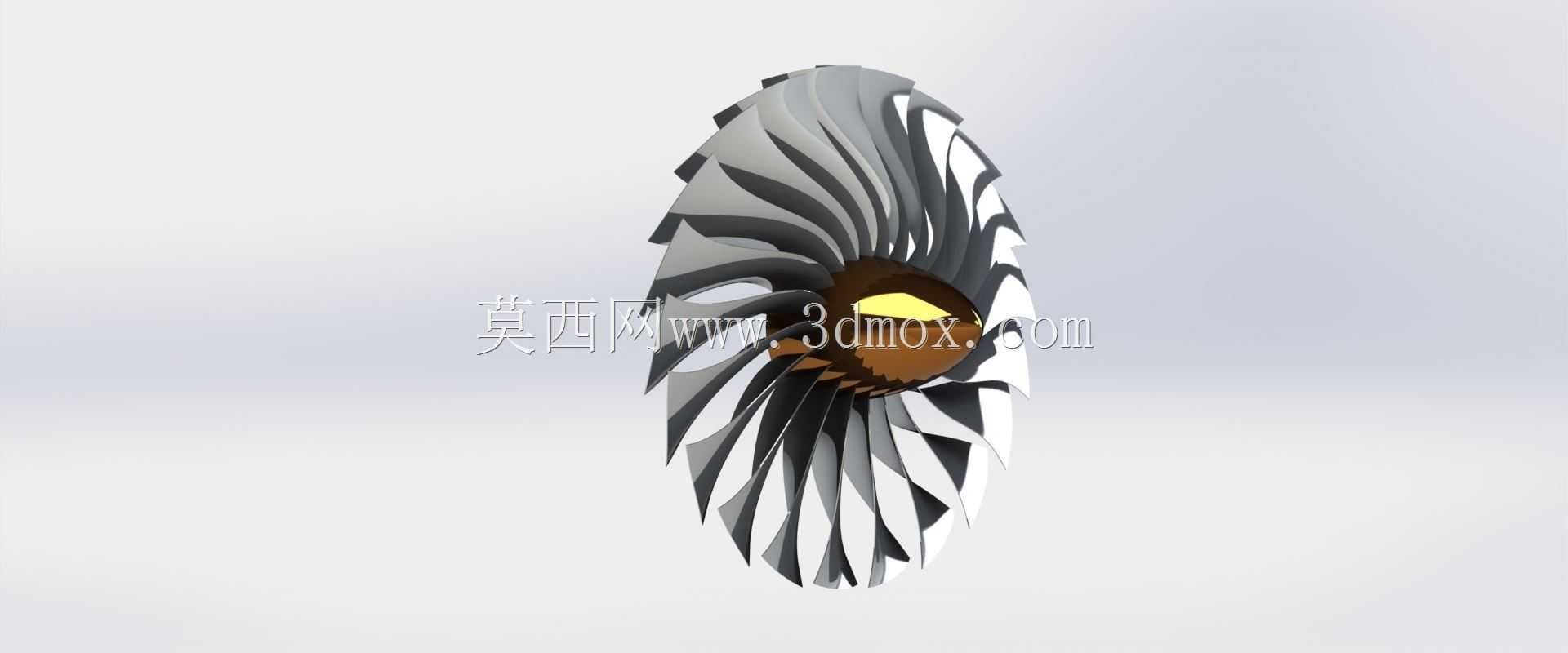

  建模过程中完全按照装配约束关系搭建:主轴轴线作为整机基准,桨叶根部按设计桨距角周向阵列,整流罩法兰与轮毂端面设置同轴与贴合约束,内部加强筋随壳体一体成型,保证数字样机在运动仿真时不会出现干涉。工程人员核对运动包络时,需要重点确认桨叶前缘在最大桨距位置与壳体内壁的径向间隙,该间隙既要避免旋转碰磨,也要控制过大缝隙带来的气流窜漏;同时壳体最大外圆直径不能超出桨盘直径的合理比例,否则会遮挡桨叶有效做功区域,降低推进效率。

  安装边界方面,后端法兰的止口直径决定了该整流罩能够匹配的轮毂规格,腔体轴向深度需要覆盖主轴端头与锁紧件的全部长度,尖端顶点到法兰安装面的轴向尺寸则影响整机前端重心位置。在试验台装机时,还要校核壳体的质量周向分布,装配完成后连同桨叶一起做动平衡修正,避免高速旋转时产生额外振动。

  细节处理上,壳体剖分位置预留了装配检修开口,无需完全拆解桨叶即可观察内部锁紧状态;内壁与桨根对应的位置留出均匀避让间隙,补偿工作状态下桨叶的微小形变。整套结构把气动整流、扭矩传递、内部防护与动平衡适配几项功能合并在同一构件上,能够为航空推进装置的结构设计、装配校核以及教学演示提供完整的三维参照。
