Airen150航空发动机强制润滑系统结构

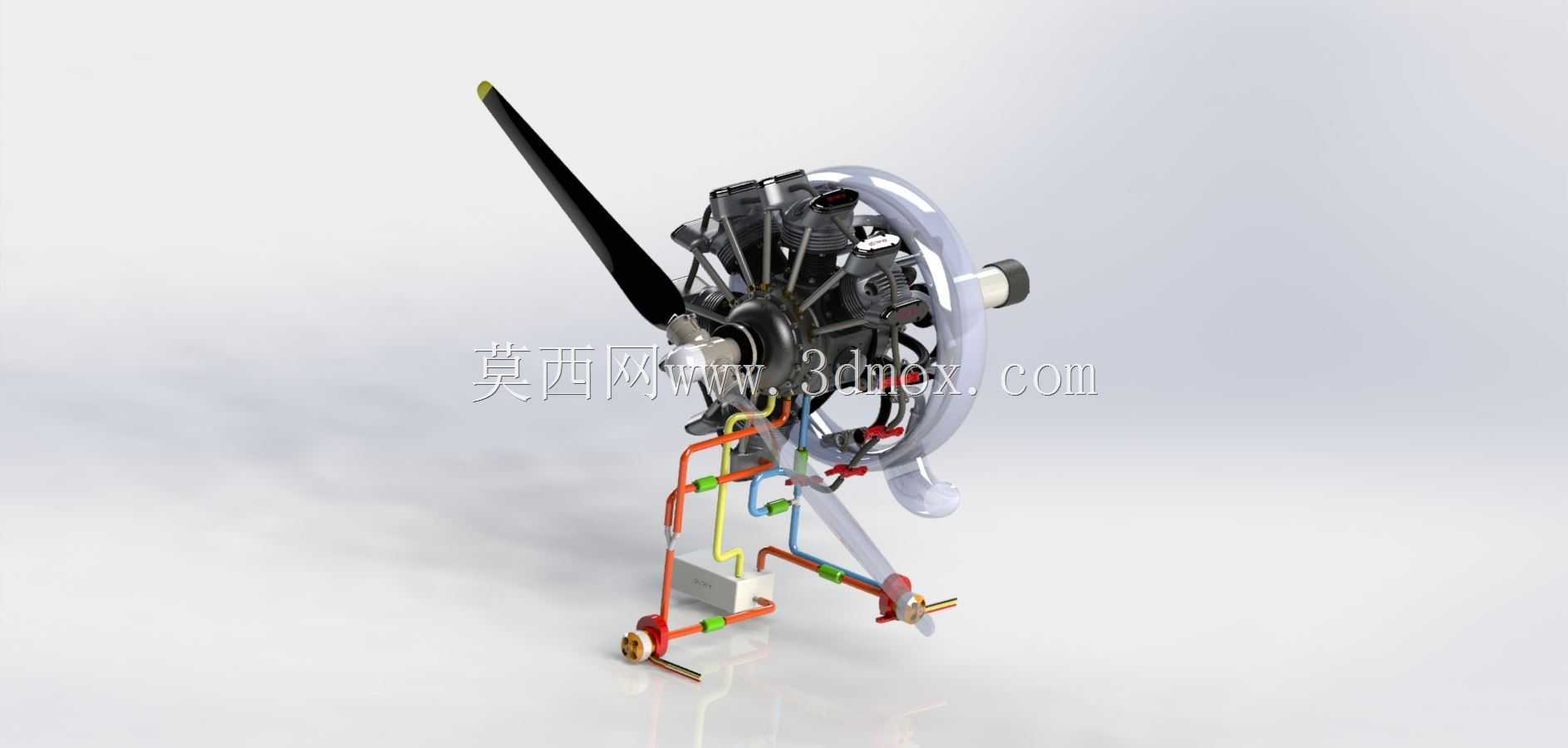

　　这套结构围绕轻型航空活塞发动机的强制润滑需求展开，模型把发动机本体、螺旋桨、曲轴箱、气门挺杆、气缸区域、油泵及外部油路一并表达出来，适合用于小型通航飞机、实验类飞行器、无人机动力平台以及航空教学样机的结构分析。与依靠飞溅方式供油的简单发动机不同，Airen 150 所呈现的系统强调在姿态变化、转速波动和持续飞行工况下，仍要把润滑油稳定送到关键摩擦副。

　　从实际用途看，润滑系统并不只是“把油送到发动机里”这么简单。航空活塞发动机在飞行中会遇到爬升、俯冲、转弯和振动叠加，油面位置不断变化，单纯依赖曲轴搅油容易造成局部供油不足。模型中布置了两条功能明确的泵路：一条承担输送，将润滑油加压后送往需要润滑的部位；另一条承担回流，把完成润滑后的油液从曲轴箱、挺杆区域和低位腔体抽回。双泵回路的意义在于供油和回油能力相互匹配，避免发动机内部积油、油封气阻或高速运转时润滑油被甩到无效区域。

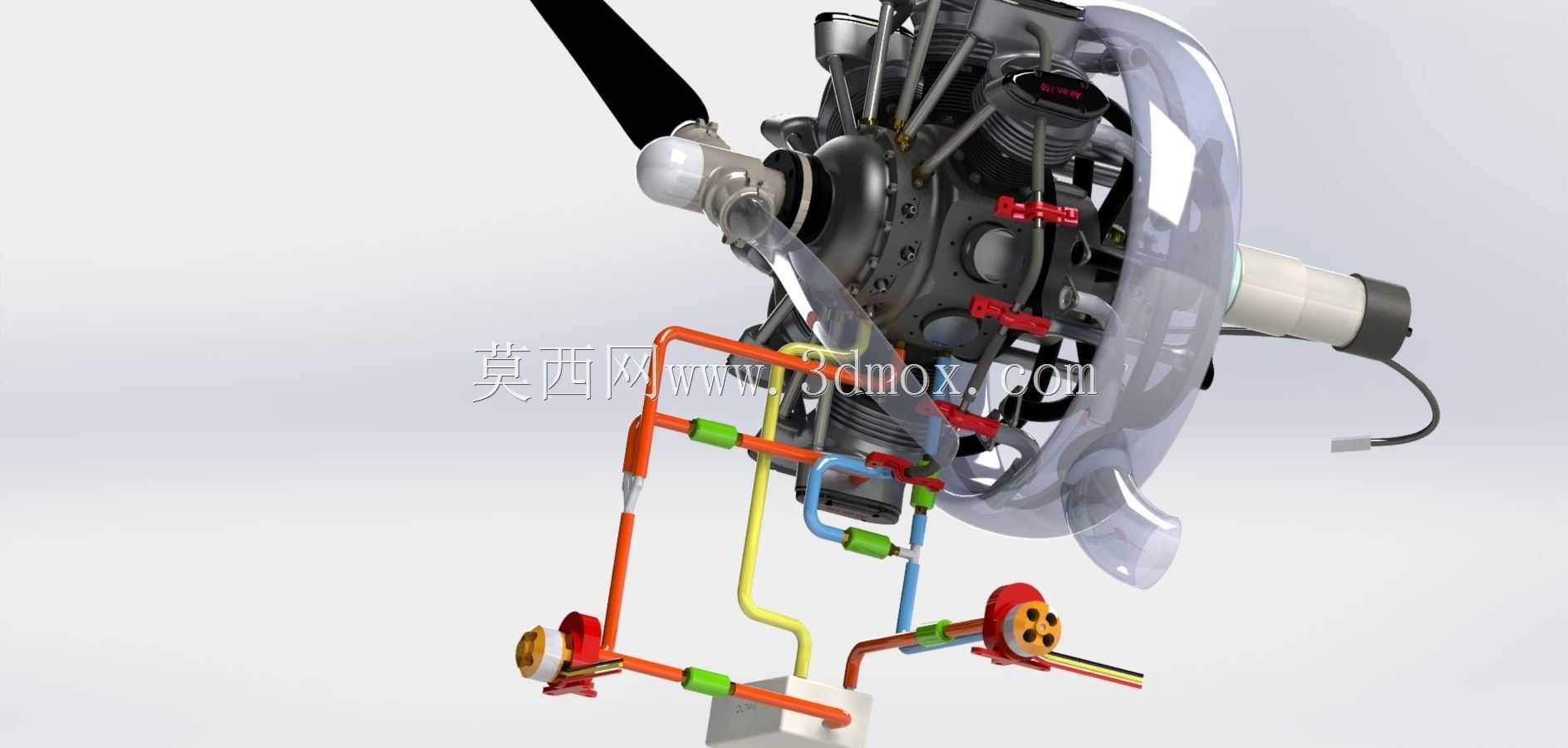

　　结构设计上，油路管线沿发动机外侧和支架附近布置，不同走向的管路在三维模型中以颜色区分，便于识别供油、回油以及附属连接关系。管路端部通过接头、弯头和固定件与发动机壳体相连，既保留了维修拆装时所需的操作空间，也避免管线直接贴近高温区域或运动件。气门挺杆、曲轴箱和曲轴轴承等位置是润滑重点，因为这些部位在高转速下承受连续摩擦和冲击，如果供油中断，磨损会迅速放大。强制润滑方案让润滑油在规定压力和流量下循环，同时带走摩擦热和金属微粒，提高发动机工作稳定性。

　　外形与安装边界方面，模型前部为螺旋桨及桨毂，桨叶占据较大的旋转直径空间，设计机身或发动机架时必须预留完整桨盘范围，不能让整流罩、管路或支架进入旋转扫掠区。发动机主体位于桨后，缸体、散热结构和附件集中在中部；下部支架承担与飞机防火墙或发动机架的连接，安装孔位、支脚角度和支撑刚度需要与整机振动隔离方案一起校核。外部油路虽然尺寸不大，但对弯折半径、固定间距和接头朝向较敏感，布置时应减少急弯，保证泵吸入口阻力合理，并在检修侧留出拆装扳手空间。

　　在三维建模和工程复核时，不能只关注发动机外观。螺旋桨旋转包络、曲轴中心线、支架安装面、油泵位置、油滤或油路节点、管路与缸体间隙都应纳入装配检查。对于轻型飞机动力舱，还需同步考虑冷却气流、排气系统、防火墙距离以及维护口盖位置。该模型把内部润滑逻辑和外部安装关系结合在一起，能够帮助设计者理解航空活塞发动机为何需要独立供油与回油路径，也可为类似小型动力装置的油路布置、支架设计和动力舱干涉检查提供直接参考。
