深沟球滚珠轴承组件装配结构

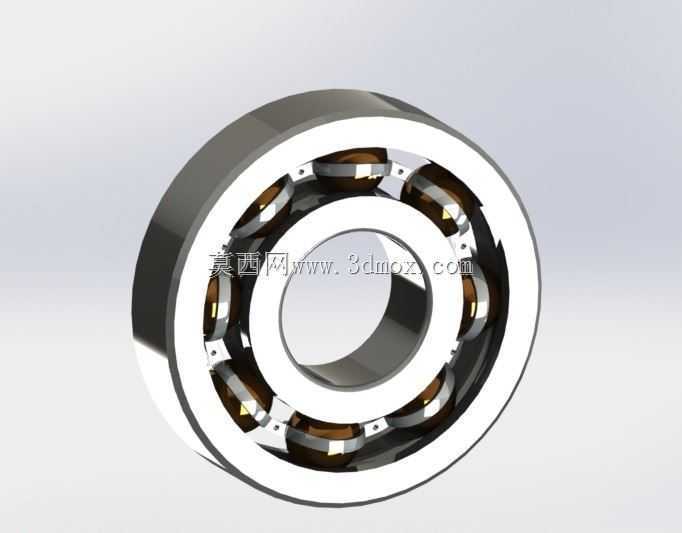

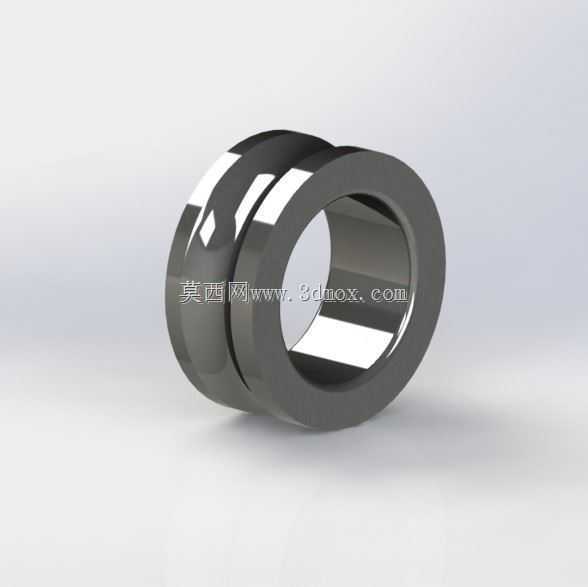

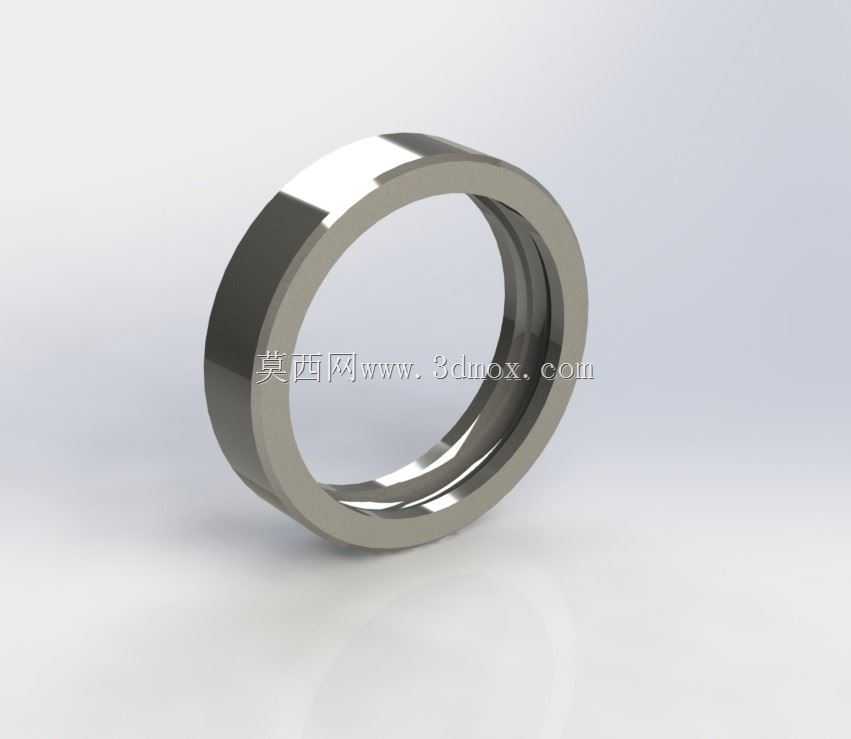

　　深沟球轴承是旋转机械里最常见的支承元件，这套三维装配把内圈、外圈、钢球和保持架完整拆开呈现，结构关系清楚，适合在做传动方案、轴系校核或设备改型时直接调用。外圈通常装入轴承座孔，内圈与转轴过盈或过渡配合，钢球在滚道之间承担径向载荷，同时也能承受一定比例的双向轴向载荷；保持架把滚动体均匀隔开，避免钢球相互接触摩擦，让运转更平稳、温升更低。做轴系布置时，先确定轴径和预期载荷，再反推轴承内径、外径与宽度，安装边界要留出座孔配合公差、挡肩高度以及拆装空间；挡肩不能过高，否则拉马或压装工具无法受力，也不能过低，否则内圈或外圈轴向定位不可靠。模型中滚道截面为连续圆弧，沟道曲率略大于钢球半径，使接触区形成合理的椭圆面，既能承载，

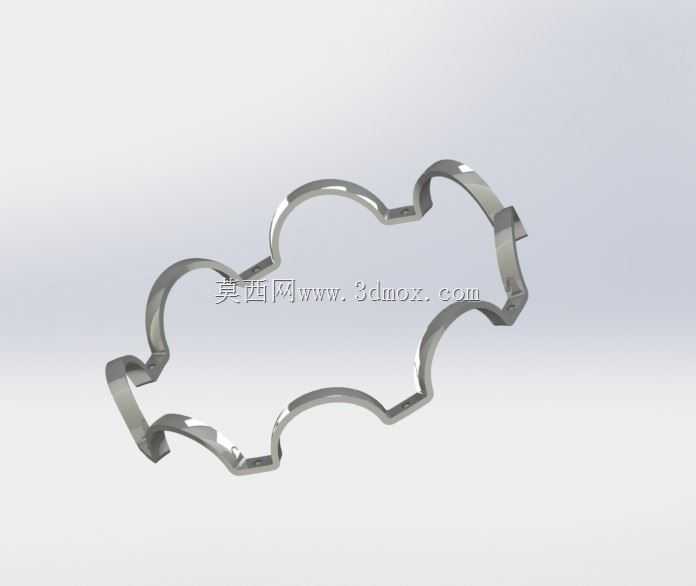

　　又给高速旋转留下润滑膜空间。钢球沿圆周等分排布，保持架兜孔包住球体两侧，装配时一般先把内圈偏置放入外圈，再依次填入钢球并均分，最后扣合保持架；这个过程在三维里可以通过爆炸视图检查干涉，确认滚动体与兜孔间隙、套圈挡边高度和装配顺序。现场使用中，电机、泵、输送机、减速机、风机和家电主轴都会大量选用这类轴承，原因是结构简单、摩擦系数低、对同轴度误差容忍度较好，并且采购与维护成本低。选型时不能只看额定动载荷，还要结合转速、润滑方式、密封形式、预紧要求和轴的热伸长。若两根轴承并排支承一根长轴，通常一端固定、一端游动，固定端限制双向轴向位移，游动端允许轴受热后微量移动，避免额外轴向应力压坏滚道。三维建模阶段需要重点控制内孔、外圆、

　　宽度和滚道中心的同轴关系；倒角与圆角不能省略，它们既影响压装导向，也决定热处理后的应力集中水平。保持架材料常见钢板冲压或尼龙实体，前者耐温与刚性较好，后者自润滑、噪声低，适合高速轻载场景。密封或防尘结构可在后期按工况加入，接触式密封防护能力强但摩擦转矩略高，非接触式防尘盖阻力小却更依赖洁净环境。润滑脂填充量也要留有余量，过多会造成搅拌发热，过少则滚道边界润滑失效。把这套组件放进整机时，还应同步考虑轴承座孔公差、轴颈公差、锁紧螺母或挡圈位置，以及端盖对轴承外圈的压紧方式；过松会跑圈，过紧会减小游隙并引发发热。通过完整装配模型，设计人员可以直观核对钢球数量、节圆直径、套圈壁厚和保持架外形，在工程图中进一步标注配合尺寸、形位公差和技术要求，从而让理论选型顺利落到加工、装配与维护环节。
