汪克尔三角转子发动机核心运动构件

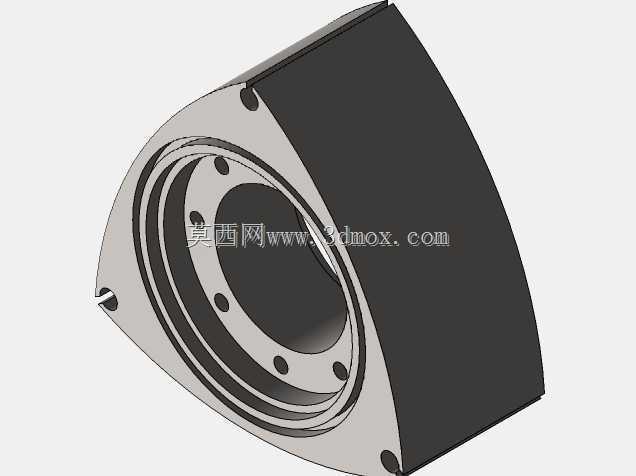

　　在小排量动力单元、小型航空动力、便携发电设备以及教学演示台架的开发场景里，三角转子动力结构始终是绕不开的特殊技术分支。这套转子构件的三维结构，完整还原了汪克尔循环里最核心的运动零件形态，区别于常规往复式活塞的直线往复做功逻辑，该零件在缸体型线内部做行星运动，通过三个分隔出的工作腔连续完成进气、压缩、点火膨胀、排气四个冲程，没有复杂的连杆往复惯性组，整机的动平衡表现和高转速运转平顺性都有鲜明特点。

　　从实际装配边界来看，该转子的外轮廓曲面是和缸体双弧外次摆线型线严格匹配的密封配合面，曲面的轮廓度直接决定三个工作腔之间的漏气量，建模过程中轮廓曲线的生成完全遵循偏心距、创成半径、等距距的参数约束，三个顶角位置预留了密封片的安装槽位，密封片在工作时靠弹簧张力和离心力压紧在缸体内壁，是整个转子动力里磨损最集中的部位。转子端面分布的多层环形台阶，分别对应端盖侧的端面密封槽、轴承安装位以及偏心轴的配合孔位：中心的大直径通孔用于套装偏心轴的偏心轴颈，转子和偏心轴之间通过内齿圈和固定在端盖上的小齿轮啮合，约束转子的行星运动轨迹，保证转子自转转速和偏心轴公转转速严格保持1:3的传动比，这也是三角转子能稳定完成四个冲程循环的核心运动约束。

　　结构设计上，转子主体的大面实体区域并非完全实心，实际量产件会在内部预留减重空腔，一方面降低行星运动的往复惯性质量，减少偏心轴的动平衡配重负担，另一方面空腔可作为机油流通的冷却通道，转子工作时持续承受燃烧侧的高温热负荷，机油在转子内部循环可以把热量带出到端盖侧的散热油路，避免转子轮廓面受热不均出现形变，刮伤缸体的镀层工作面。端面上周向均匀分布的多个小孔，一部分是端面密封件的定位销孔，另一部分是转子内部冷却油道的通油孔，装配后和端盖上的油道孔位对位，保证机油可以在转子内部形成完整循环。转子侧面的弧形实体面在工作中会持续扫过缸体上的进排气口，三个工作面轮流承接火花塞点火后的燃气膨胀推力，推动偏心轴持续旋转输出扭矩。

　　在三维建模的实操环节，这类转子的建模难点集中在轮廓曲面的参数化关联：首先要根据给定的偏心距、转子创成半径、密封片等距偏移量生成准确的理论型线，再对三个顶角做密封槽的切除特征，端面的多层环形台阶要和端盖、轴承、偏心轴的配合尺寸逐一匹配，周向孔位的圆周阵列要和转子的三瓣对称结构完全对齐，避免装配后出现运动干涉。完成零件建模后还需要在装配环境里模拟转子的行星运动轨迹，校验转子在整个运转周期内，外轮廓和缸体型线、端盖平面、密封片之间的间隙是否符合设计要求，排查转子在转动到上下止点位置时，是否会和缸体上的火花塞安装孔、进排气口边缘发生磕碰。

　　这类转子结构除了用于小型燃油动力装置的开发，也常出现在CSWP类的高级结构建模考核场景中，用来考察工程师对参数化曲线、行星运动机构、多零件配合校验的综合能力。实际选型和改型设计时，转子的轮廓尺寸直接决定整机的单腔排量，偏心轴的偏心距越大，转子的行程容积就越大，对应的动力输出上限越高，但同时转子运动时的离心载荷和密封件的线速度也会同步提升，对密封片的耐磨材料、缸体工作面的镀层硬度都提出更高要求。转子端面的轴承配合位需要预留合理的配合公差，既要保证转子在偏心轴颈上转动顺滑，又要避免径向间隙过大导致运转时出现径向窜动，破坏三个工作腔的密封性能。整个零件的结构没有多余的复杂冗余特征，所有的槽、孔、台阶特征都直接服务于运动约束、密封、冷却、减重这四个核心功能，是旋转式动力结构里非常典型的核心运动构件。
