民用干线客运飞机整机结构三维设计

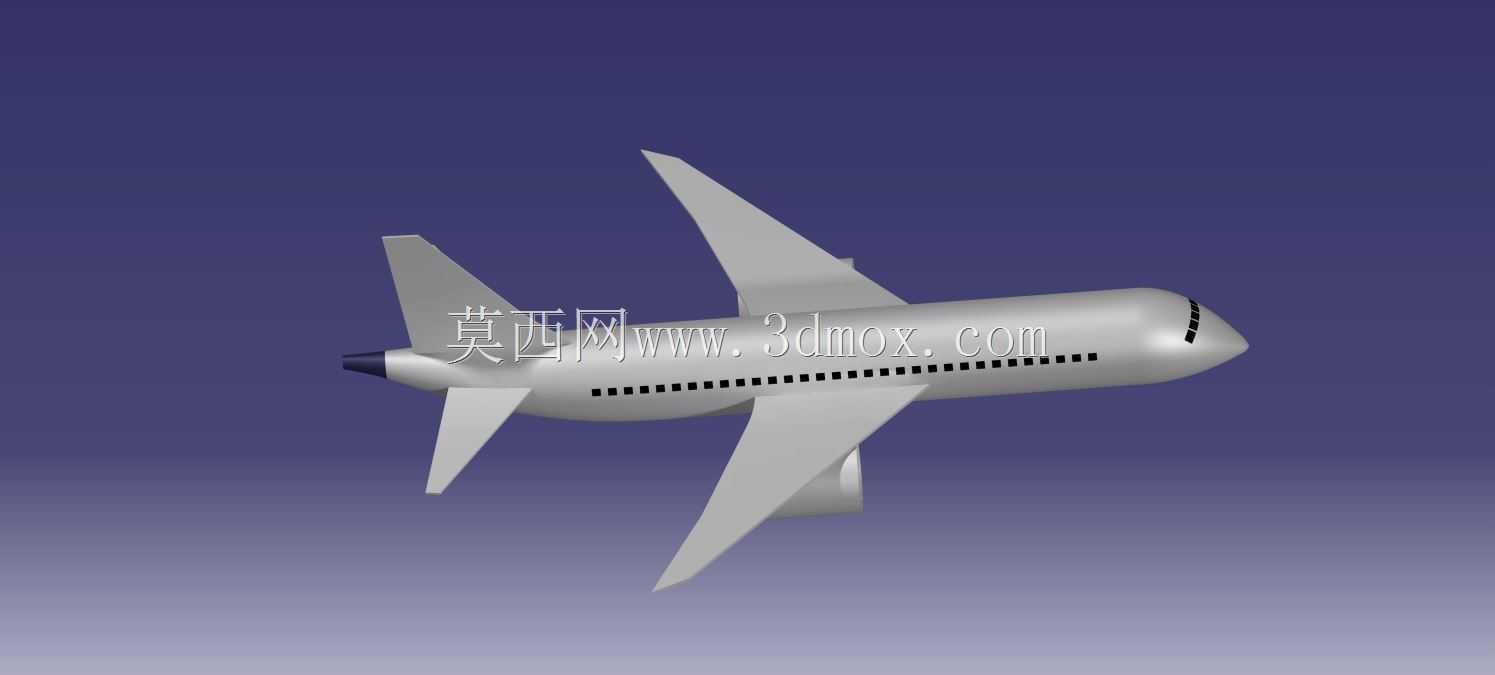

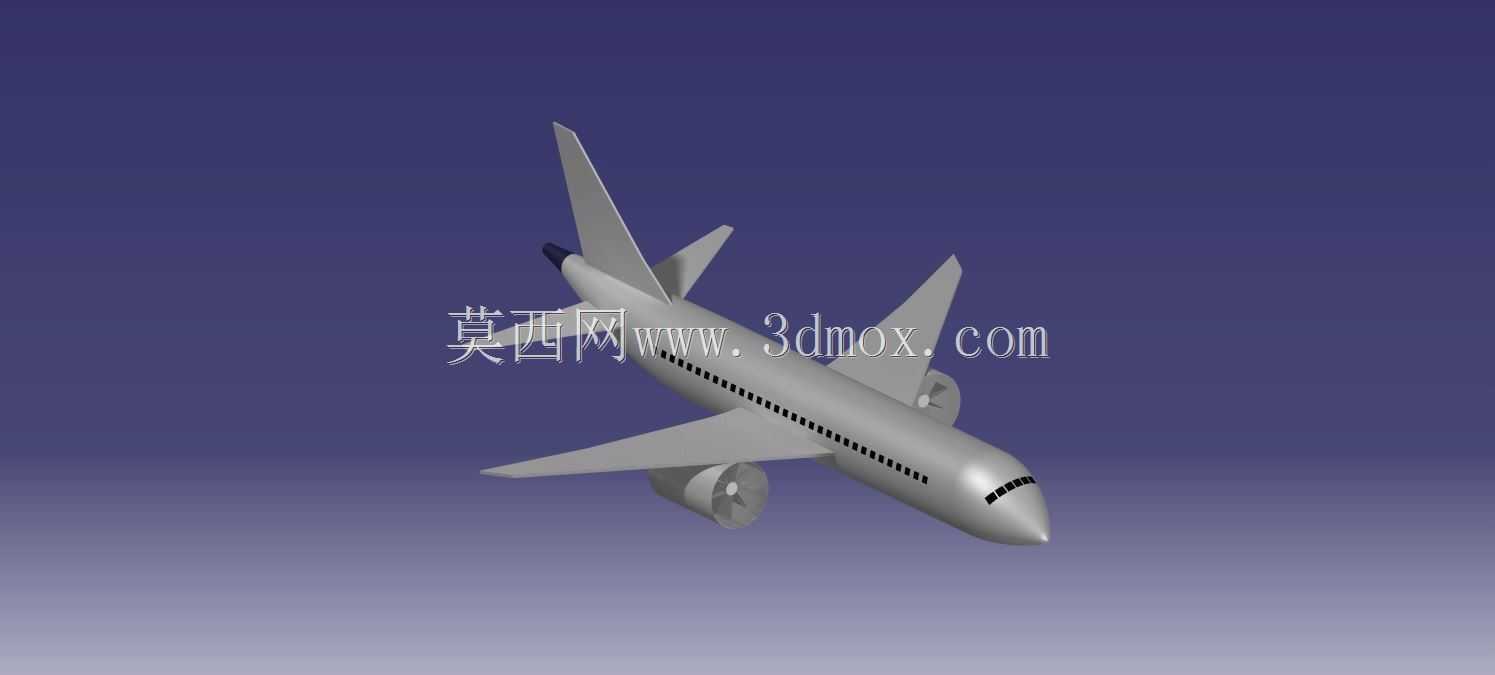

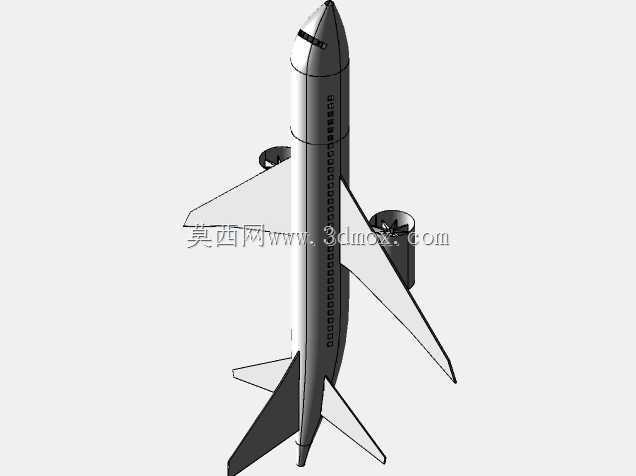

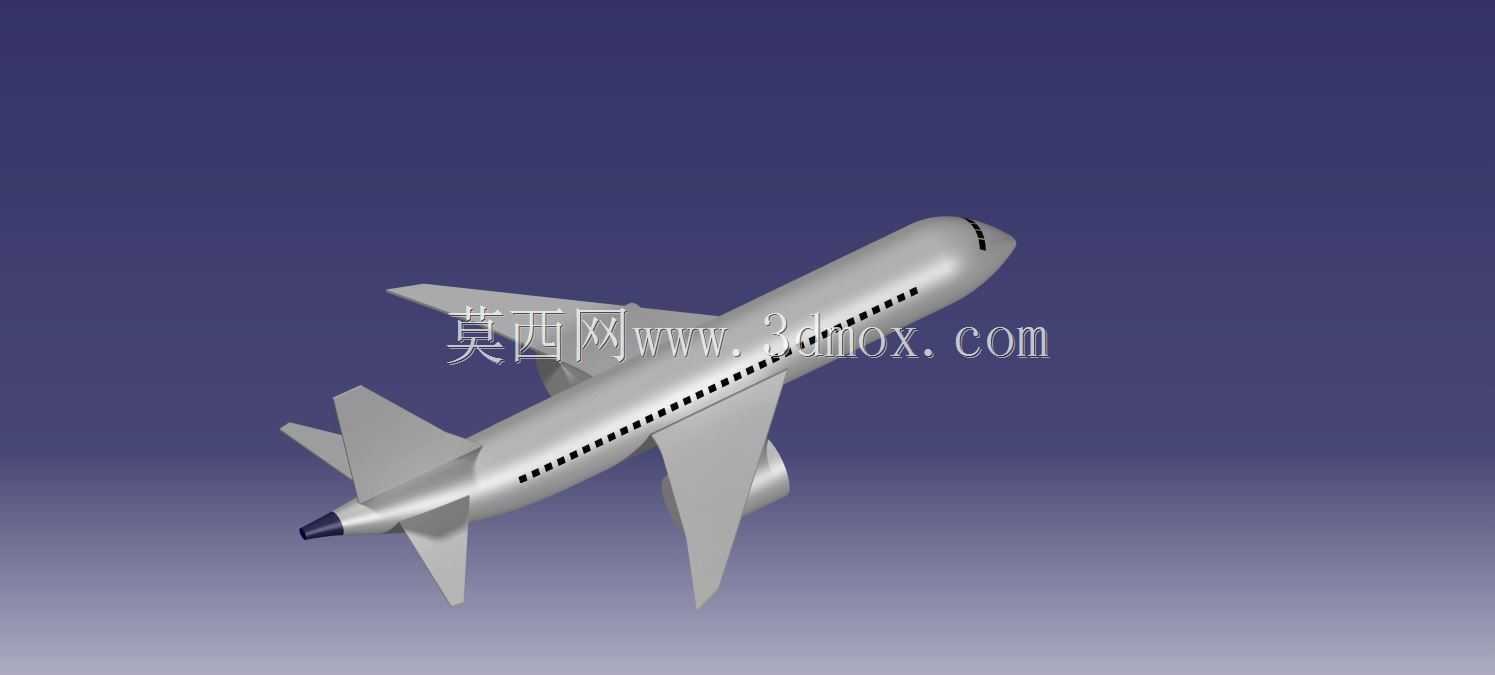

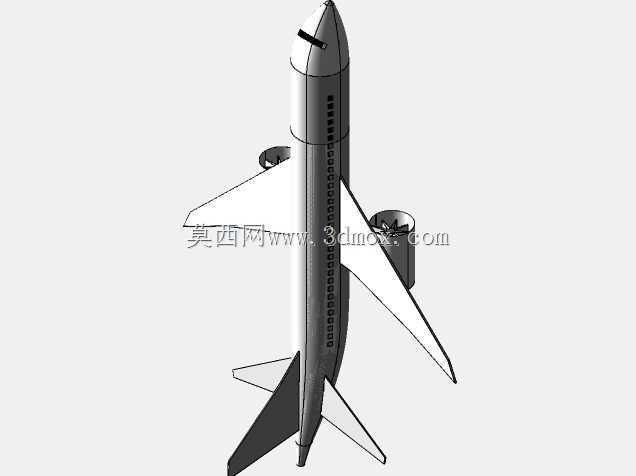

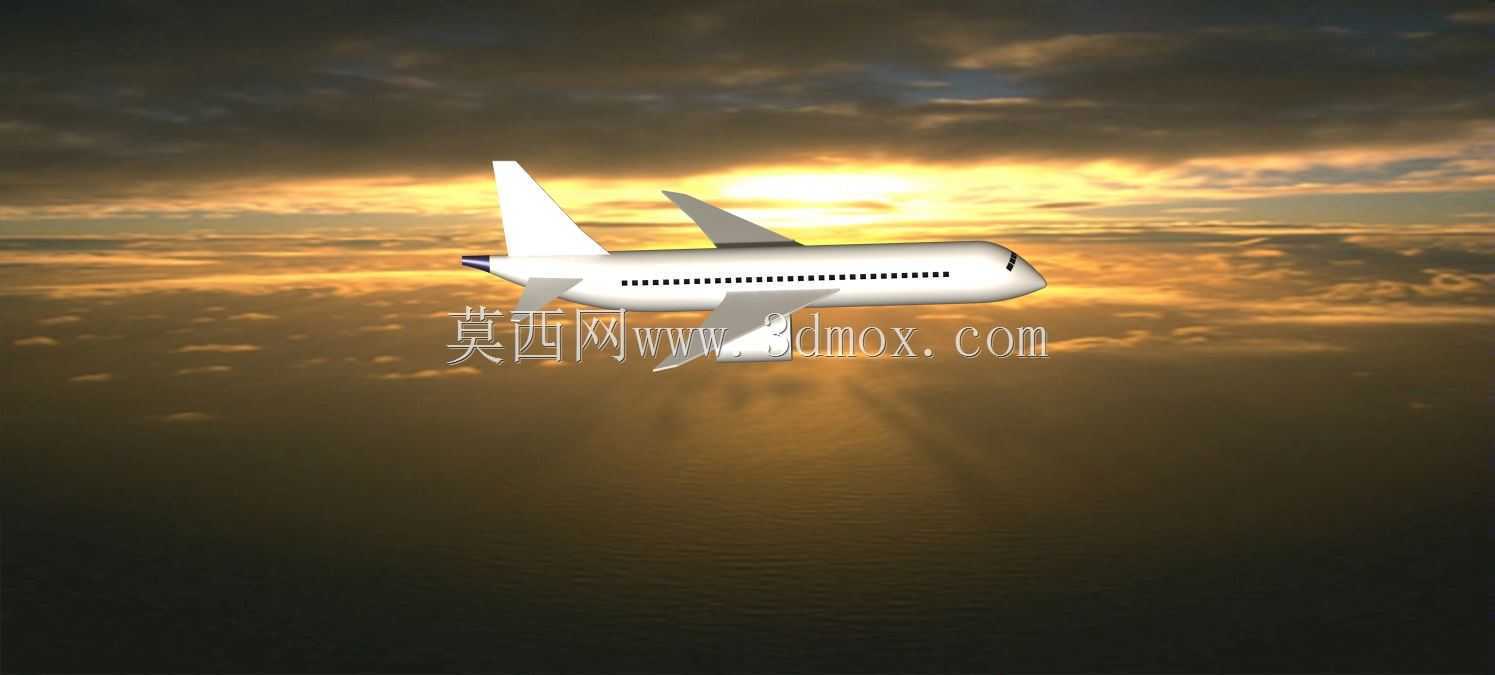

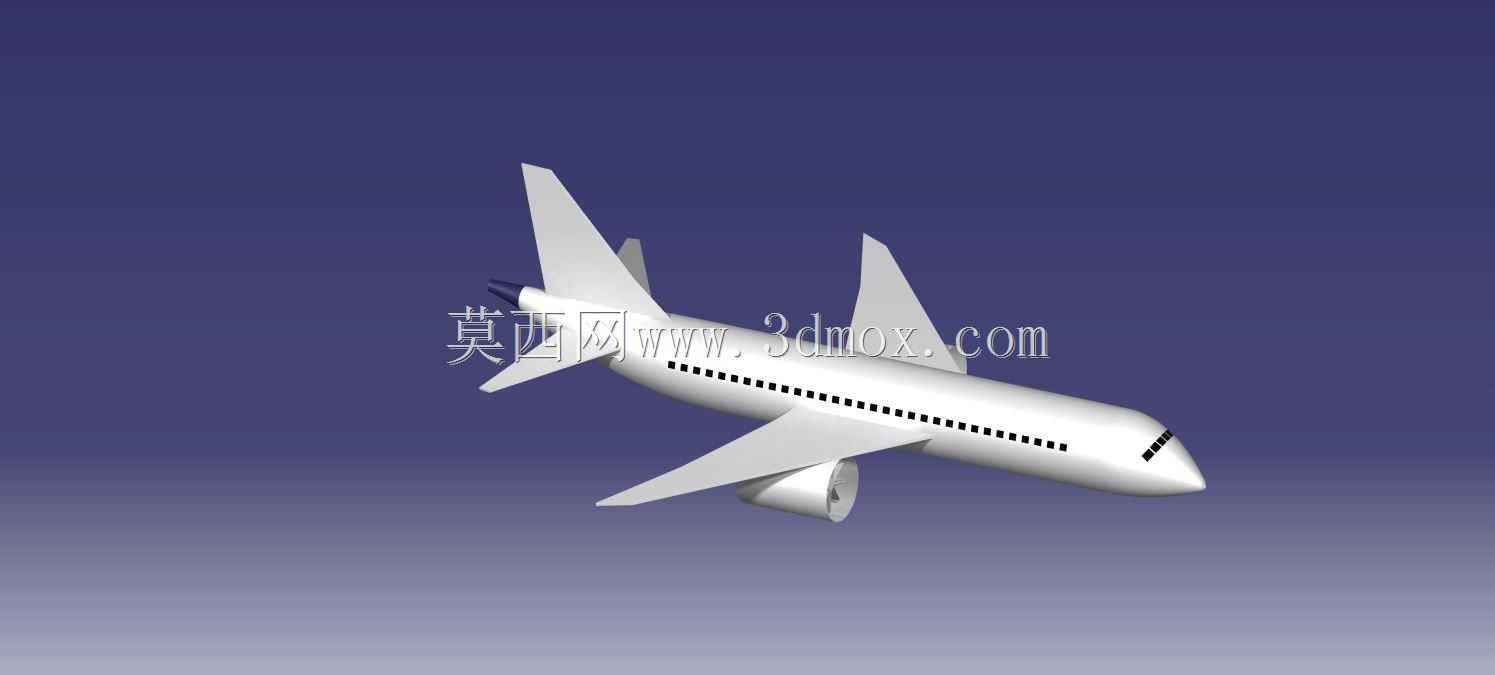

　　该模型还原的是单通道窄体民用客运飞机的整机结构，这类机型是当前中短程民航运输市场的主力运载装备，主要承担1500-5000公里航段的旅客、行李及小件快件运输任务，在国内干线、区域支线航线上均有极高的保有量，是民航运输网络中覆盖范围最广、执飞频次最高的机型品类。从结构设计逻辑来看，模型完整呈现了民用客机的常规气动布局：低单翼后掠翼搭配翼下吊挂式动力安装位、常规垂直尾翼与水平尾翼组合、圆柱形增压机身加流线型机头机尾整流结构，这种布局经过数十年民航运营验证，在巡航升阻比、结构可靠性、维护便利性之间取得了最优平衡，是150座级窄体客机的经典构型。机身段采用等直径圆柱段加前后整流锥的设计，等直段长度占机身总长的70%以上，

　　这种设计一方面可以最大化客舱内部可用空间，便于布置座椅排距、过道宽度及客舱服务设施，另一方面圆柱段的环向受力特性最优，能够承受万米巡航高度下客舱内外0.6个大气压左右的压差，降低机身结构的疲劳载荷，提升全机的服役寿命。模型中机翼采用30度左右的后掠角设计，匹配高亚音速巡航的气动需求，能够有效降低跨音速阶段的激波阻力，巡航阶段马赫数可维持在0.78-0.82区间，兼顾飞行速度与燃油经济性。机翼前缘设置缝翼结构、后缘设置襟翼结构，在起飞降落阶段可以通过增升装置的伸出改变机翼弯度与面积，将低速状态下的升力系数提升40%以上，降低飞机的起降滑跑距离，适配国内多数4C级及以上机场的跑道运行条件。尾翼部分的垂直安定面与水平安定面均采用对称翼型，

　　垂直安定面后缘设置可偏转方向舵，用于控制飞机的偏航姿态，水平安定面后缘设置可偏转升降舵，用于控制飞机的俯仰姿态，配合机翼上的副翼结构，可实现飞机全飞行阶段的三轴姿态稳定控制。起落架采用前三点式布局，前起落架布置在机头下方驾驶舱后部位置，为双轮结构，具备转弯操纵功能，可在地面滑行阶段实现小半径转向；主起落架布置在机翼根部与机身连接的加强框位置，为多轮小车式结构，能够承受着陆阶段的垂直冲击载荷，以及地面滑行、刹车阶段的纵向与侧向载荷，起落架舱门在巡航阶段完全闭合，保证机身外部的气动连续性，降低飞行阻力。模型中机身侧面的舷窗采用等间距布置，对应客舱内部每排座椅的位置，舷窗采用多层复合结构设计，外层为承力结构层，中层为气密层，

　　内层为装饰防护层，能够承受客舱压差同时避免高空环境下的结雾、结霜问题。客舱门布置在机身前部、后部及机翼上方应急出口位置，舱门采用塞式密封结构，关闭时通过机构锁紧将舱门与机身框梁紧密贴合，保证客舱的气密性与结构强度，应急出口位置的舱门开启后可配合充气滑梯实现紧急情况下的快速旅客撤离。从安装边界来看，该机型的翼展在34-36米区间，机身总长在37-39米区间，机尾高度在12-13米区间，能够适配国内绝大多数民航机场的廊桥、停机位及滑行道尺寸要求，机翼下方的动力安装位预留了足够的发动机吊挂接口，可匹配不同推力等级的大涵道比涡扇发动机，满足不同航段航程的推力需求。在实际工程应用中，这类三维模型可用于民航机务维修的结构培训、航空类院校的飞行器设计教学、机场地面保障设备的适配性验证等场景，模型的结构分件完全按照真实飞机的部段划分逻辑搭建，机身、机翼、尾翼、起落架等部段的连接位置均还原了真实的结构加强区域，能够直观呈现民用客机的整体结构布局与各系统的安装位置关系，帮助设计人员、运维人员快速理解机型的结构特点。
