气象卫星天线角度定位与锁紧机构

　　这套机构面向地面气象观测站、卫星通信方舱以及临时布设的遥感接收终端，核心任务是在天线完成方位角与俯仰角对准后，把反射面或馈源支架可靠固定在设定姿态上，避免阵风、车辆振动、温差变形以及人员维护触碰造成指向漂移。野外站点的工况往往比较苛刻，天线在跟踪或人工校准过程中需要顺畅转动，而一旦进入观测窗口，又要求连接部位不能出现微滑移，因此结构上没有采用单一摩擦压紧方式，而是把导向、定位、锁止和弹性补偿分成几组功能件协同实现。

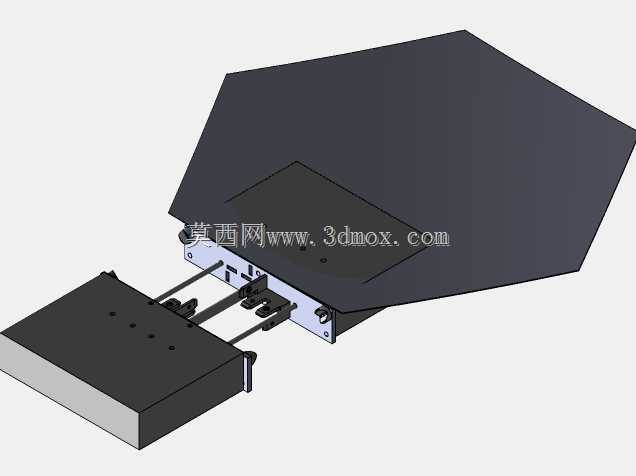

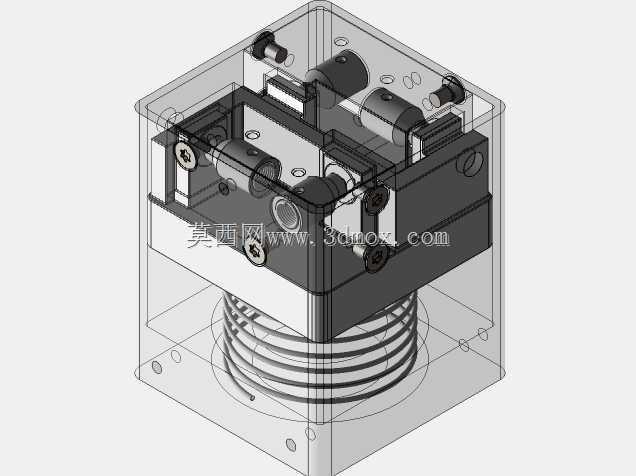

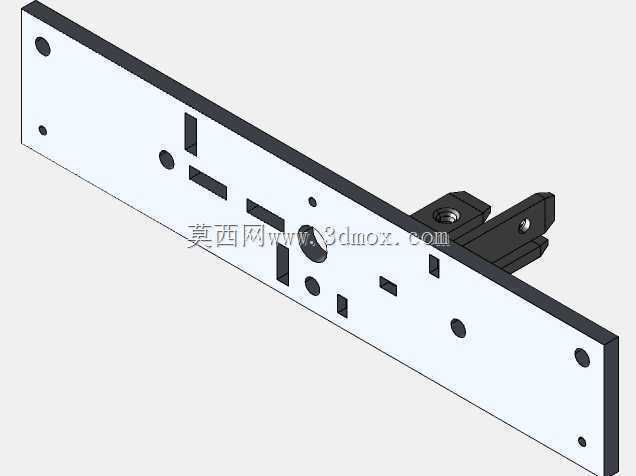

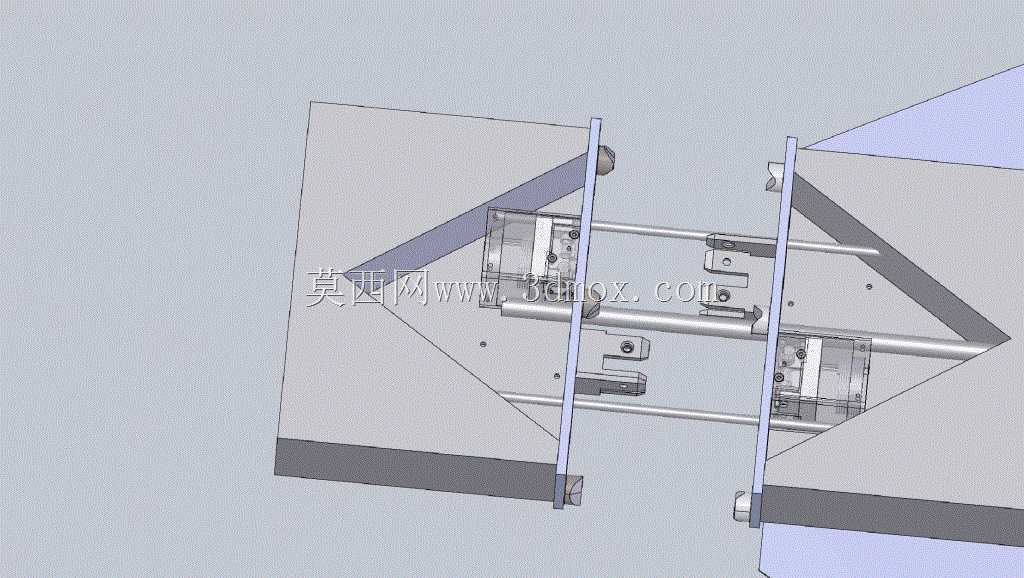

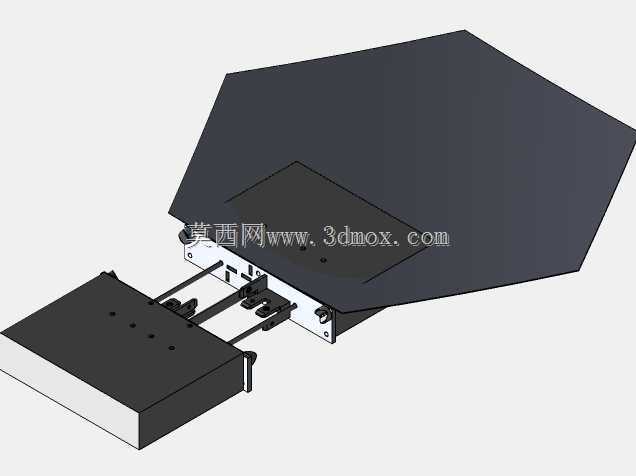

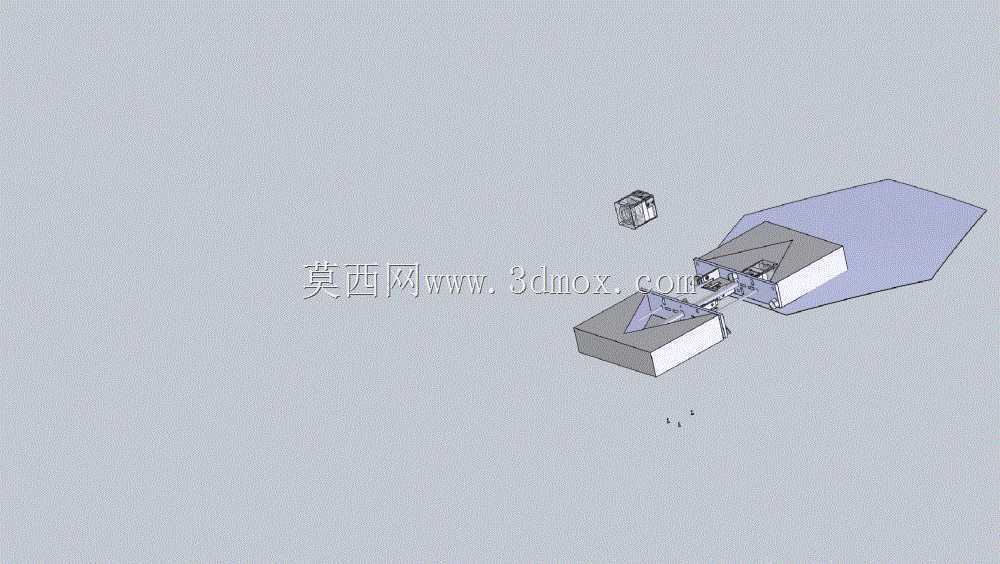

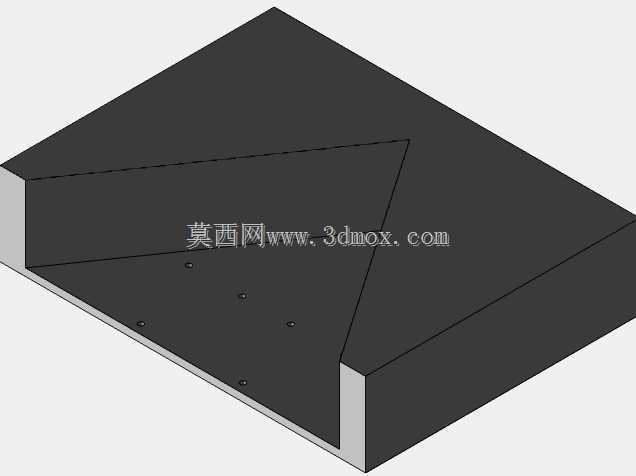

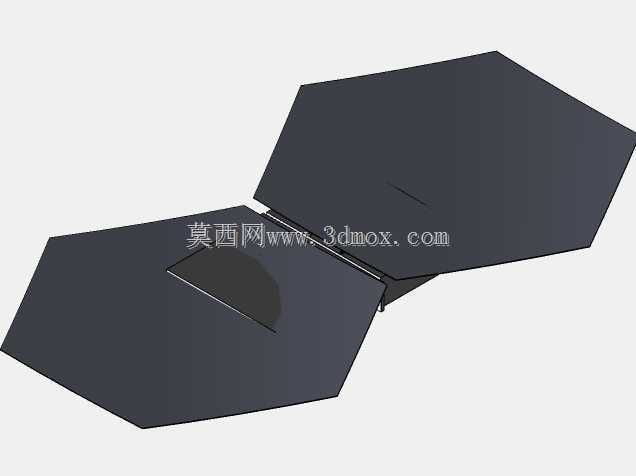

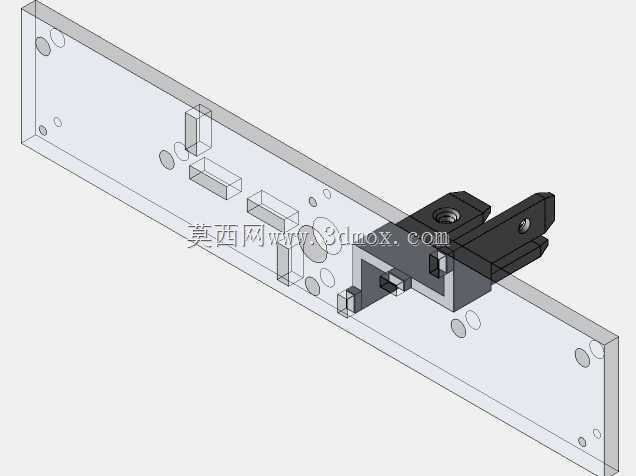

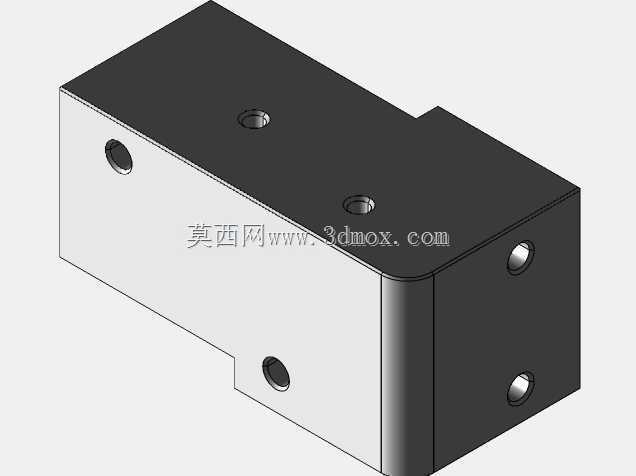

　　从三维结构可以看出，装置沿两根平行导向杆布置，杆系既承担天线支架开合或滑移时的运动约束，也作为锁止模块的安装基准。两侧楔形安装板对应天线座架的连接边界，板面上预留的孔位用于与外部支撑骨架对接；中间的滑块组件沿导杆移动，到位后通过销钉和锁块形成机械约束。这样的布置使受力路径比较直接：风载从天线反射面传到支架，再经楔形板、滑块、导杆和锁销分散到基座，避免锁紧力集中在单个紧固件上。

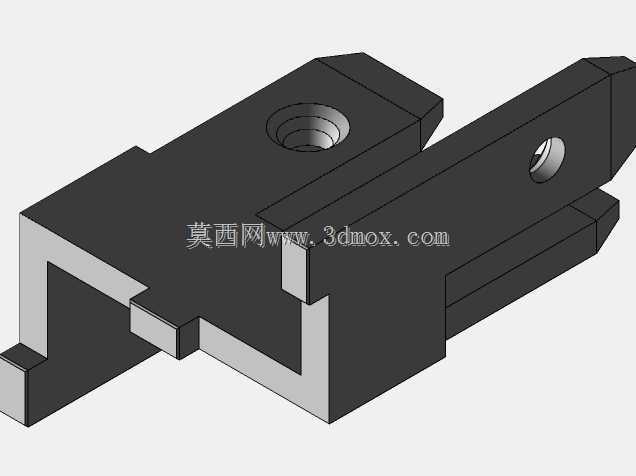

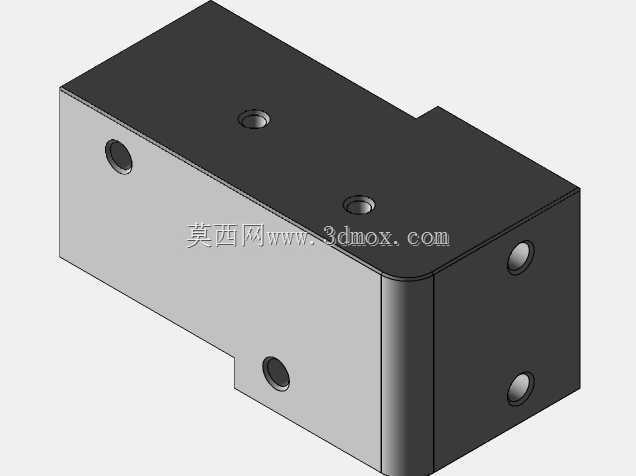

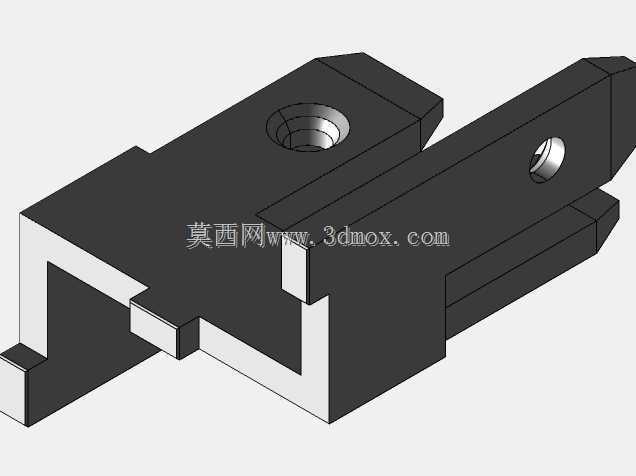

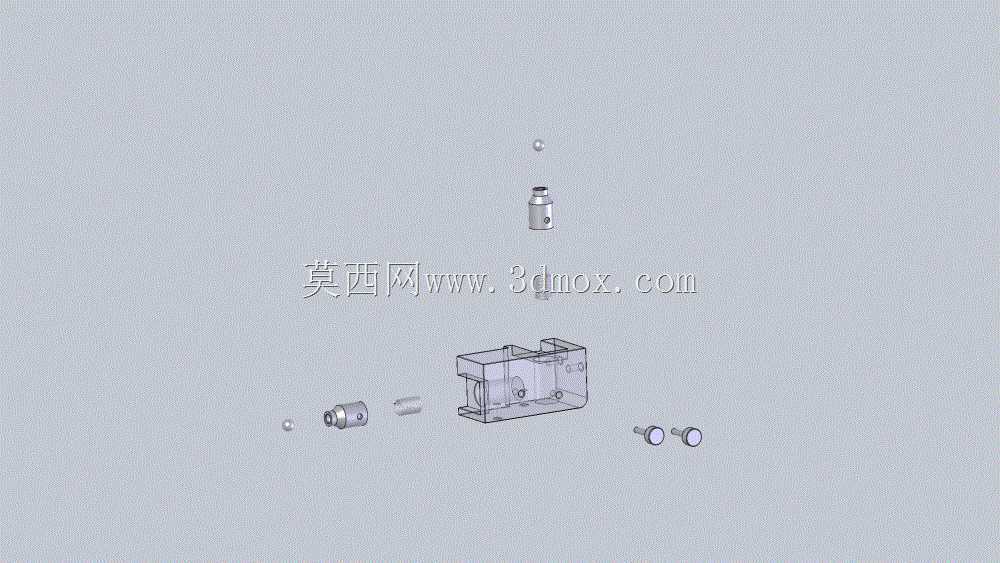

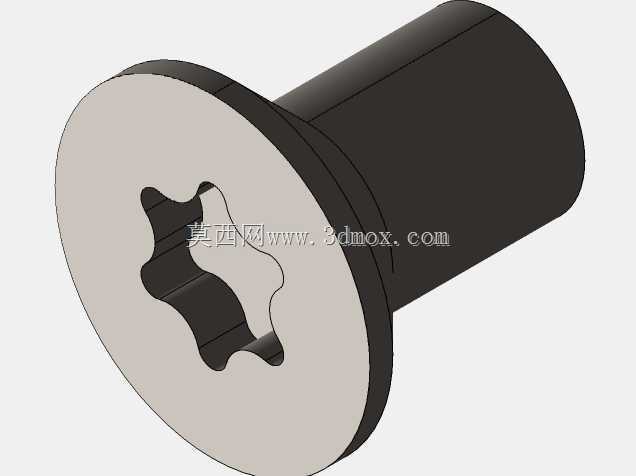

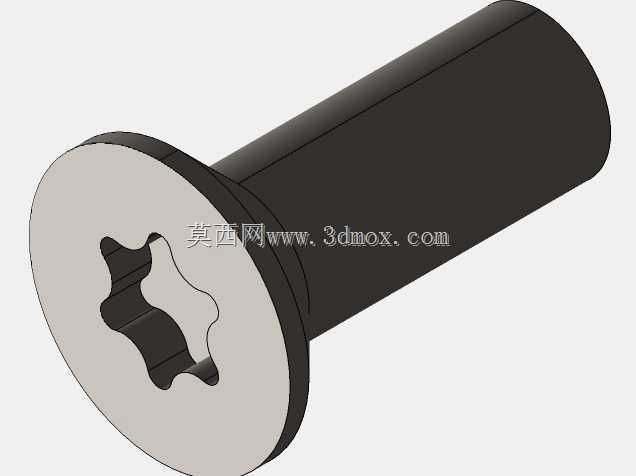

　　设计思路上，定位功能优先保证重复到位精度。滑块与导杆之间采用间隙受控的配合，既能在调整时减少卡滞，又能在锁止时限制横向晃动。端部挡块和可调限位件用于确定天线收拢、展开或指定俯仰位置的机械边界，调试人员可通过改变限位面位置来适配不同口径的天线。锁止部分则利用销钉穿过滑块与支座对应孔位，形成正向约束；相比只靠螺栓压板摩擦，销接结构在振动环境下更不容易松脱，也便于现场快速确认是否已经锁定。

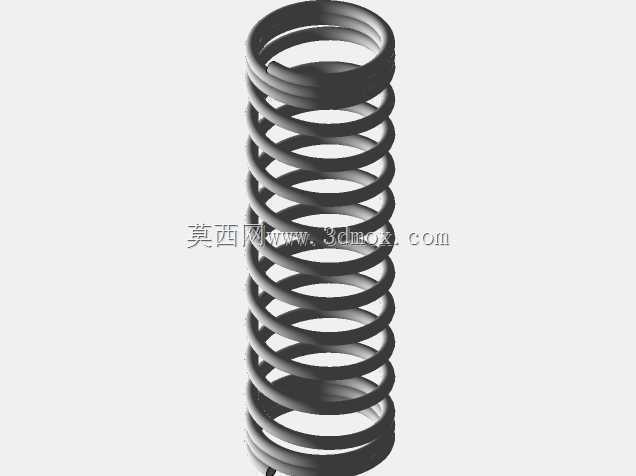

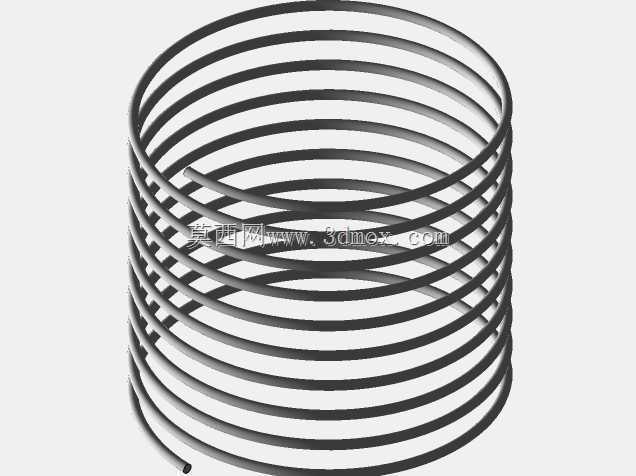

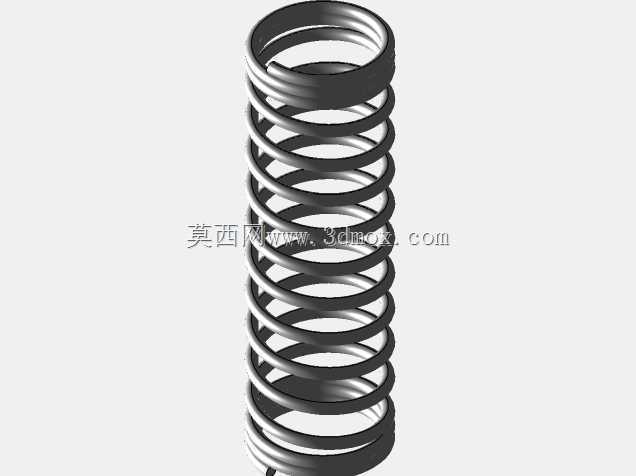

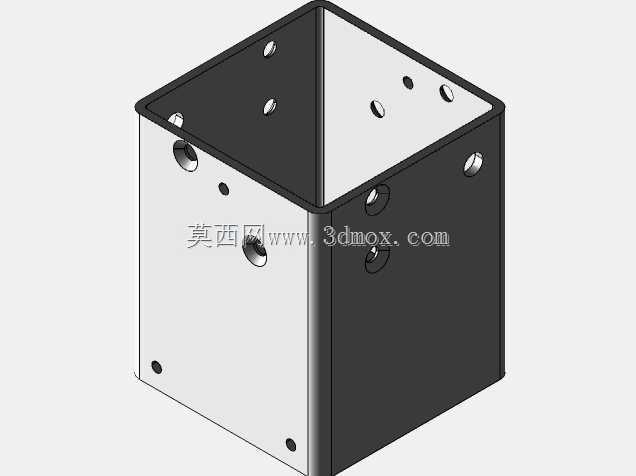

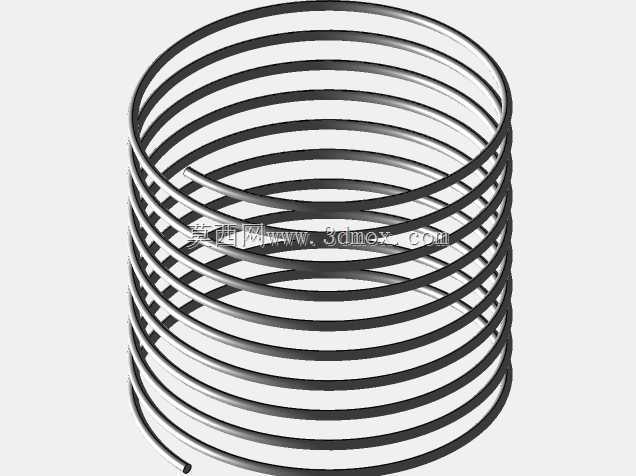

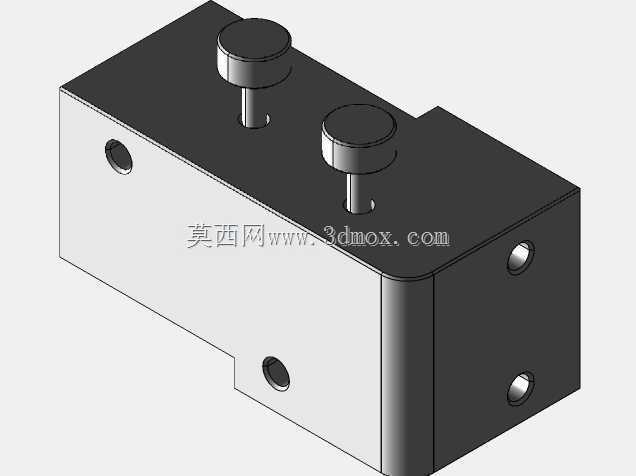

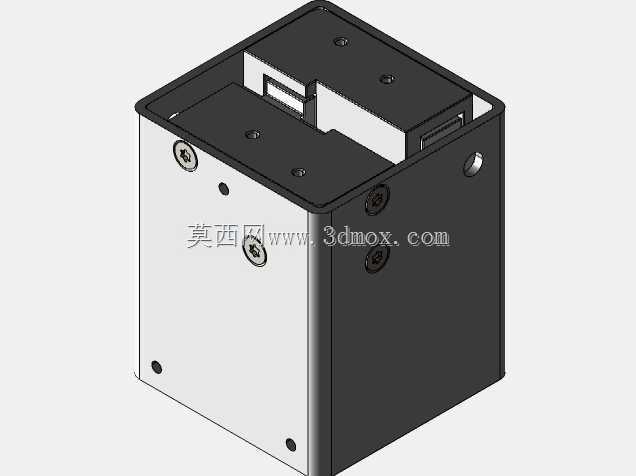

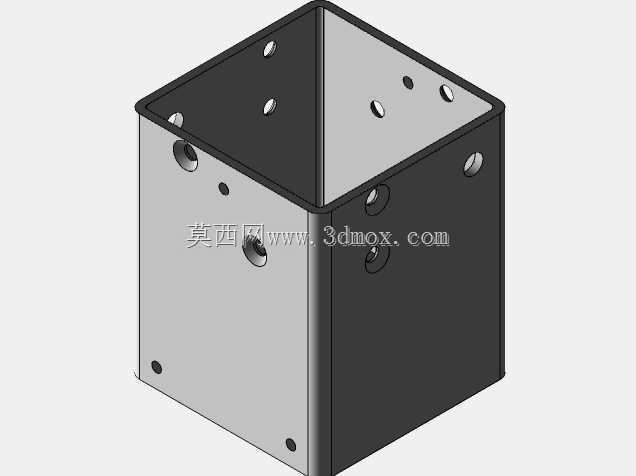

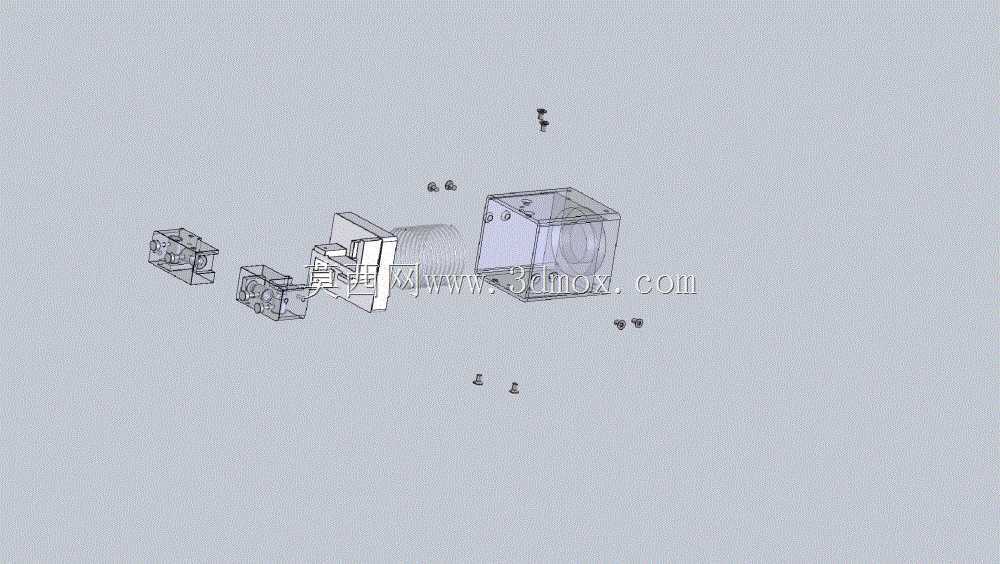

　　弹簧在机构中承担复位和保持预紧的作用。解锁后，滑动件或锁舌在弹簧力作用下回到预设位置，减少人工多步操作；锁定时，弹簧又能补偿销孔间的微小间隙，抑制锁销受冲击后产生异响或回程松动。外壳和挡板把运动件包覆在内部，主要考虑野外沙尘、雨雪和紫外线暴露问题，同时让维护人员不易直接接触到滑动夹点。外壳并不承担主要载荷，真正的传力仍然集中在金属支架、导杆和销钉上，这一点在建模时需要区分外观件与承力件，不能把壁厚均匀的罩壳按受力结构处理。

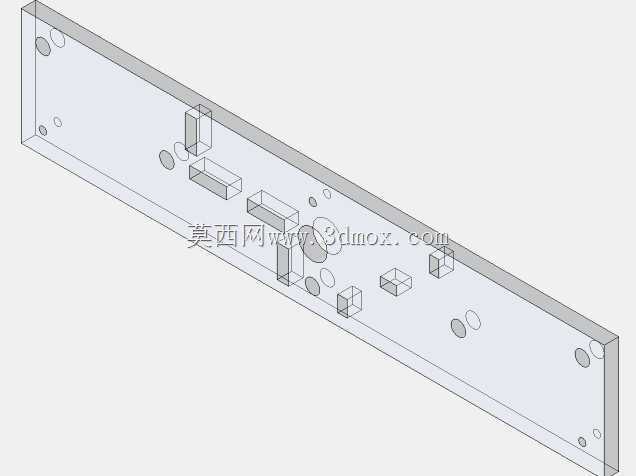

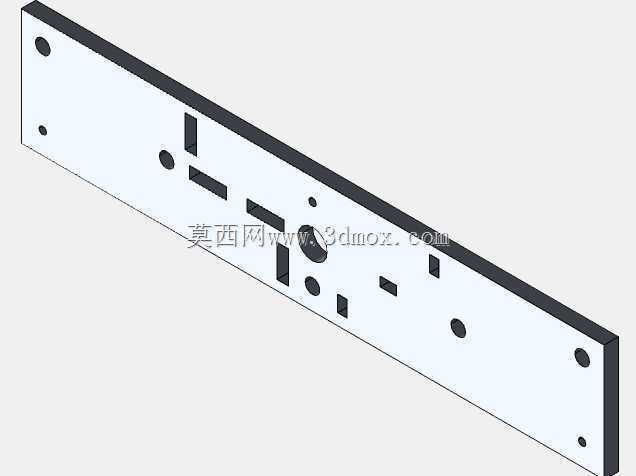

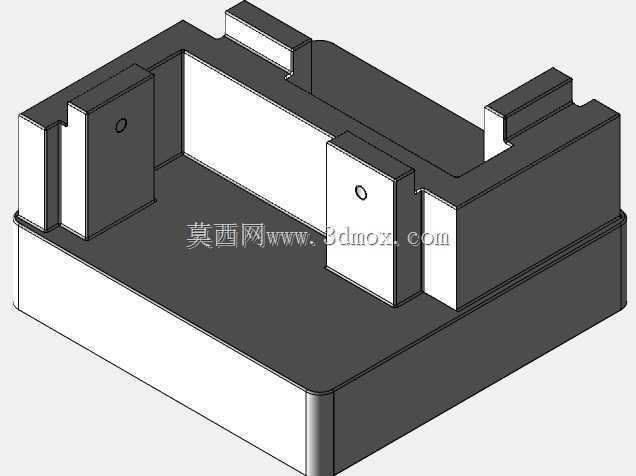

　　安装边界方面，两侧支架需要保持同轴和平行度，否则两根导杆装配后会产生过约束，滑块推动时出现松紧不一。导杆端部固定座应提供足够的支撑跨距，跨距过小会降低抗倾覆能力，跨距过大则会增加杆身挠曲对定位精度的影响。楔形板与天线骨架连接时，接合面需贴合平整，连接孔建议采用配钻或工装定位，以免整机装配后锁销孔与滑块孔错位。对于车载或方舱场景，还要在收拢状态设置独立固定点，使运输振动不全部由微调机构承受。

　　实际使用时，操作人员先解除销钉约束，沿导杆推动天线支架到目标角度或展开位置；滑块接触限位面后，锁销在弹簧辅助下进入孔位，完成位置锁定。需要重新标定天线时，拔出锁销即可让机构恢复运动。该逻辑把粗定位交给导向杆和限位块，把最终保持交给销接与弹性预紧，动作简单，故障点也容易排查。

　　建模过程中应重点表达导杆与滑块的配合关系、锁销行程、弹簧压缩量以及两侧安装板的孔位边界。运动校核时，要检查滑块在全行程内是否与外壳、支架加强筋和馈源线缆发生干涉；锁止状态下，则应确认销钉插入深度足够，且弹簧在极限压缩位置不会并圈。对于结构设计人员，这类装置的价值不在于复杂外形，而在于把天线反复对准后的位置保持、野外快速操作和维护可达性整合到同一套机械接口中。
