机载通信天线自动跟踪伺服转台结构

　　这套跟踪机构主要面向移动平台之间的定向无线通信场景，常见于地面站对低空飞行器、试验飞机或无人机的数据链路建设。定向天线本身增益高、波束窄，但平台持续机动时，人工调整很难保持波束中心对准目标，信号容易因偏轴而衰减，甚至出现链路中断。该结构通过两轴姿态调节，使天线反射面能够跟随目标方位和俯仰变化，把高增益波束稳定压在目标方向上，从而提升通信距离、数据速率和链路余量。

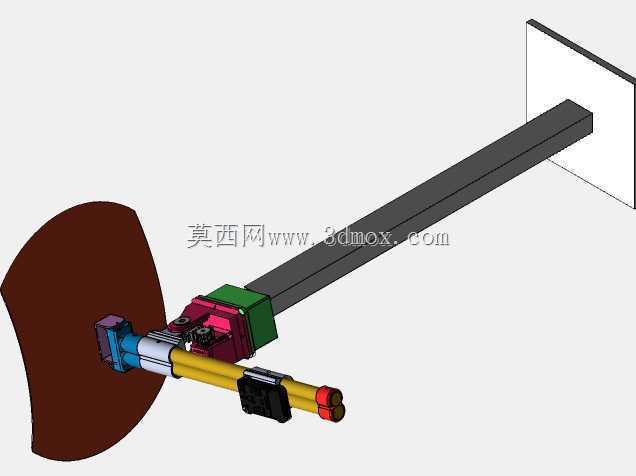

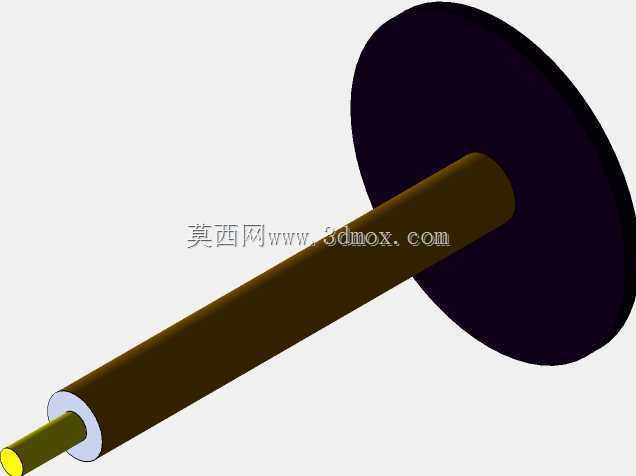

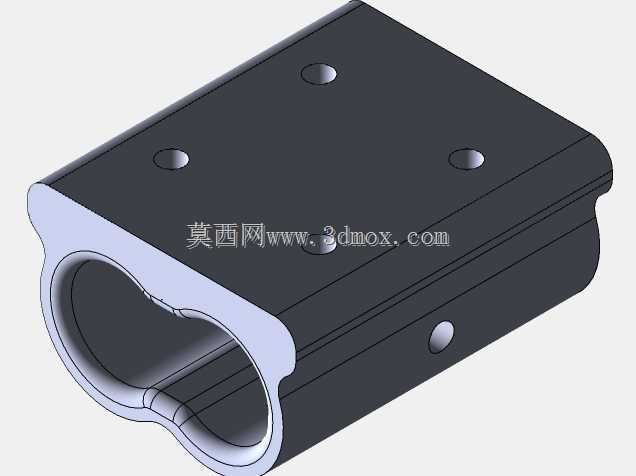

　　从布置上看，反射面位于机构前端，后方依次连接馈源支撑、俯仰驱动组件、方位回转组件和长条形安装臂。长安装臂并非单纯的连接杆，它承担了把天线头部伸到安装基面外侧的作用，可避开墙面、支架或车体边缘对波束的遮挡。后端安装板提供与基础结构连接的边界，设计时需要重点校核悬臂状态下的刚度：天线受风载、振动和加速运动影响时，安装臂挠度会直接转化为指向误差，因此截面采用较高抗弯模量的长梁形式，并在根部保留足够的连接面积。

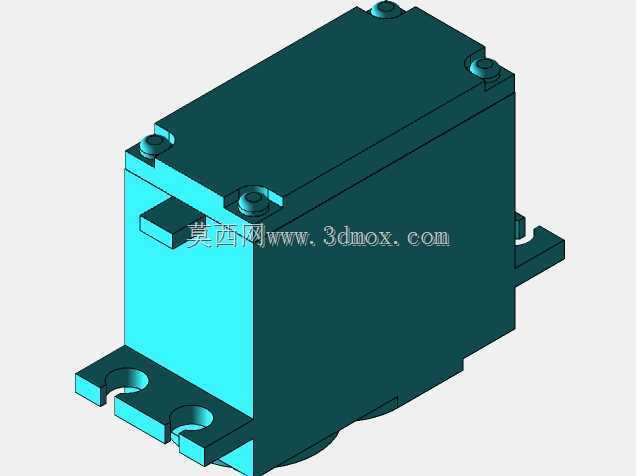

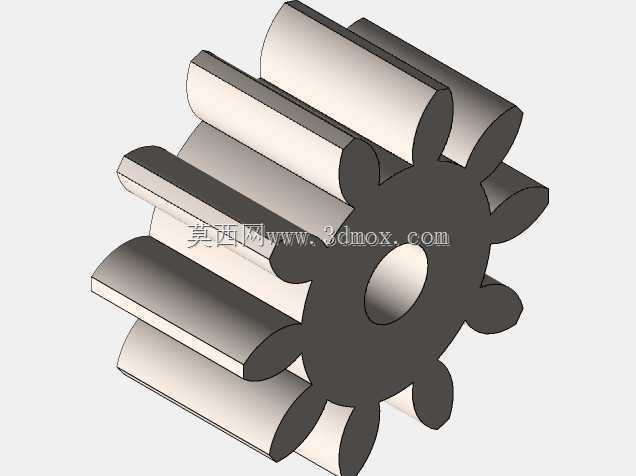

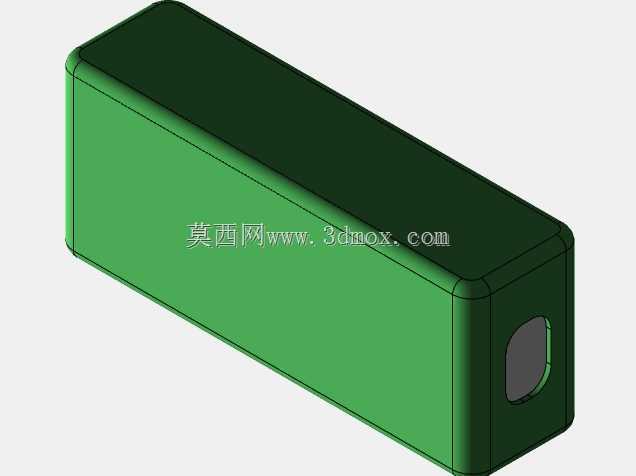

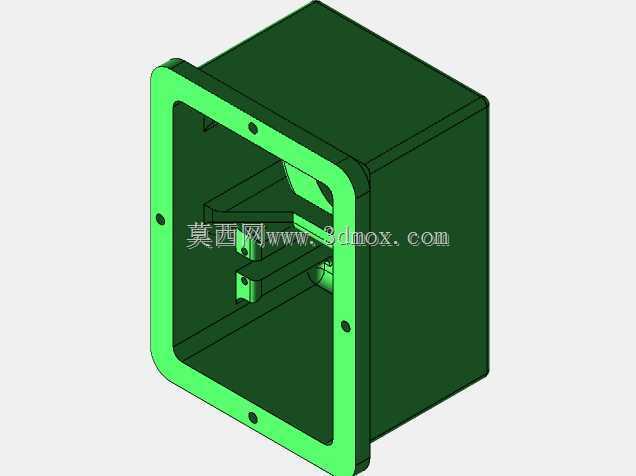

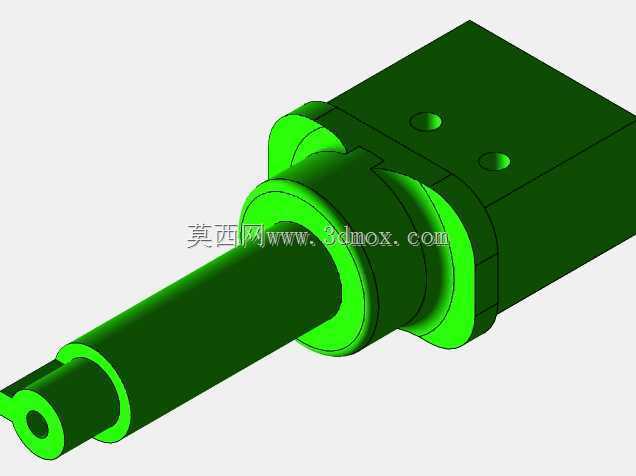

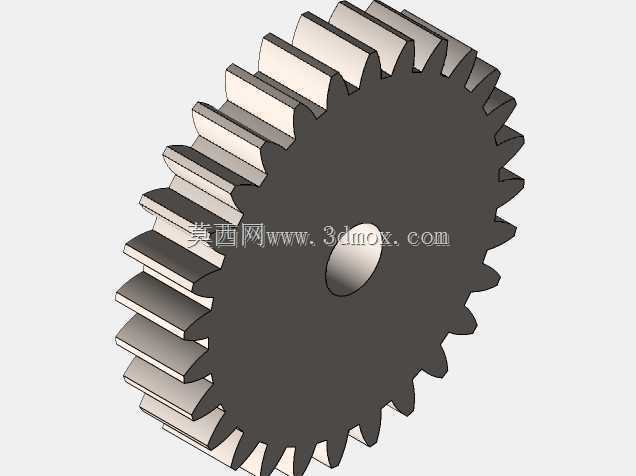

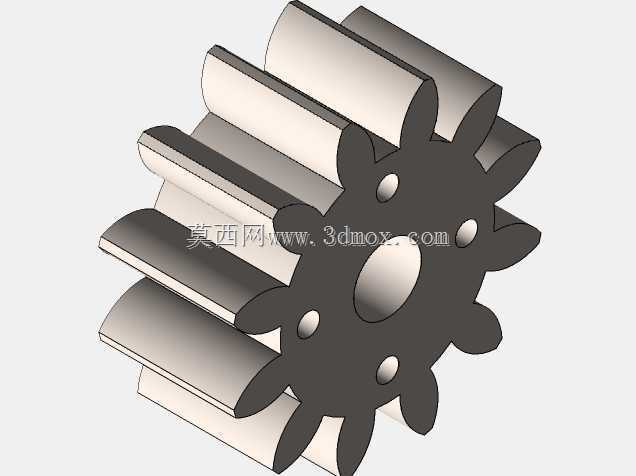

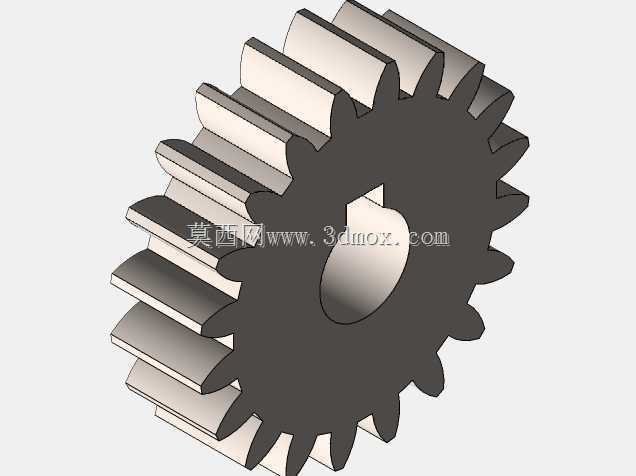

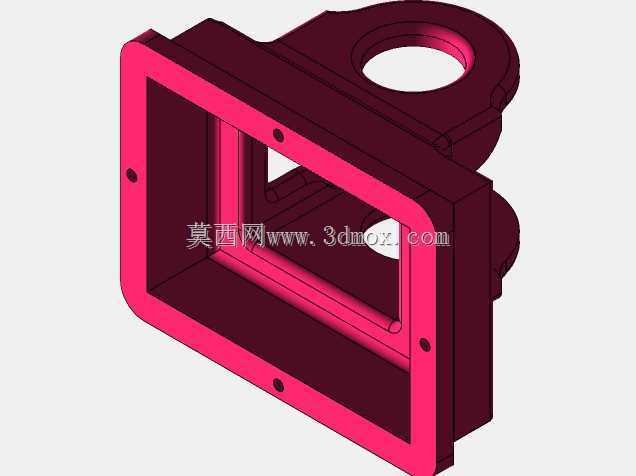

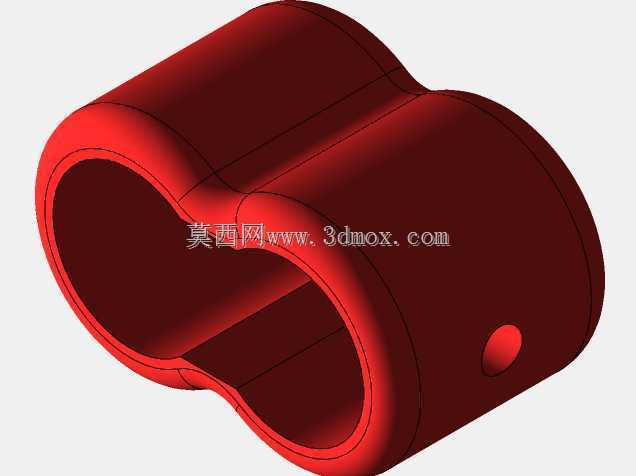

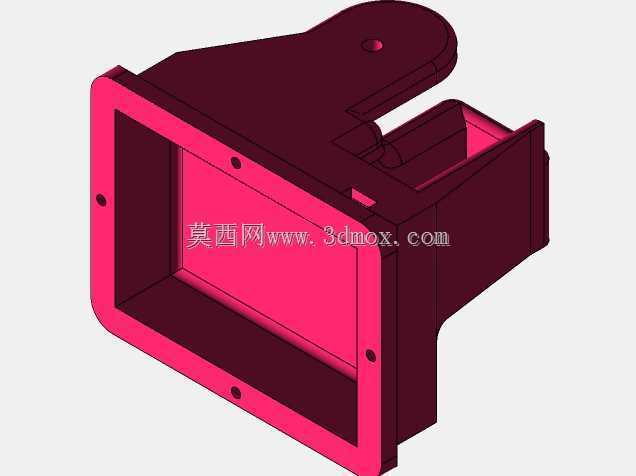

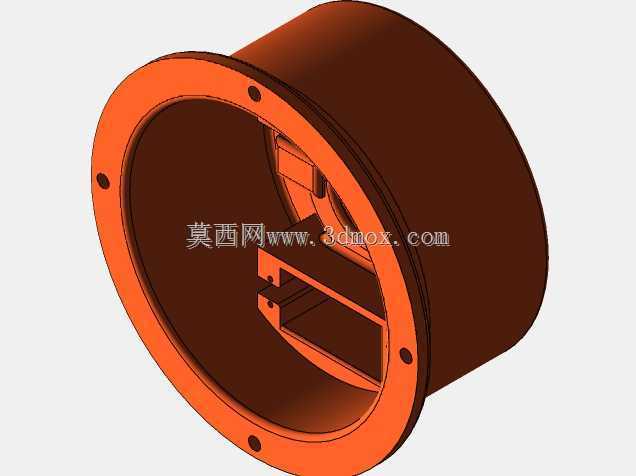

　　方位轴负责水平面内的目标搜索与跟踪，俯仰轴负责垂直面内的角度修正。两轴在空间上接近正交布置，驱动部件靠近转动关节，减少传动链空回。模型中可以看到多组不同颜色的功能模块：红色与绿色壳体对应驱动或减速单元，蓝色部分体现轴系与连接法兰，黄色杆件则用于馈源或前部支撑定位。这样的分区有利于在三维设计阶段检查装配关系，也便于后续拆分成加工件、标准件和外购驱动件。

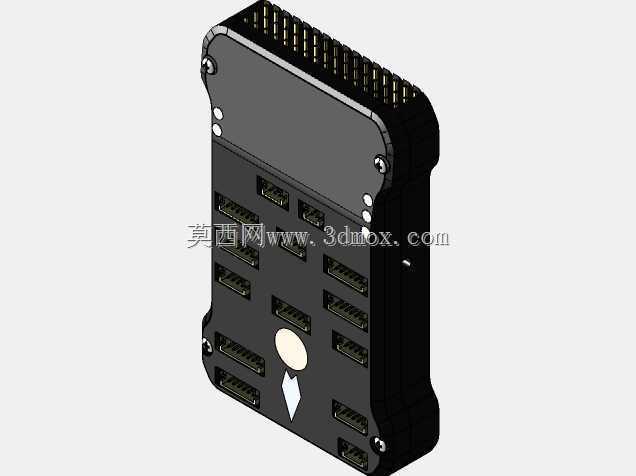

　　实际使用时，跟踪器通常不是孤立工作，而是与定位解算、姿态测量和伺服控制配合。目标位置信息经坐标转换后得到天线所需方位角、俯仰角，控制器驱动两个轴系运动；若采用信号极值跟踪，还可根据接收强度微调指向。机械结构设计要为这种闭环控制留足稳定性，尤其是关节间隙、轴承预紧和减速器回程间隙，都会影响小偏差修正时的响应。过松的传动会造成波束在目标附近来回摆动，过紧则增加摩擦和驱动功耗。

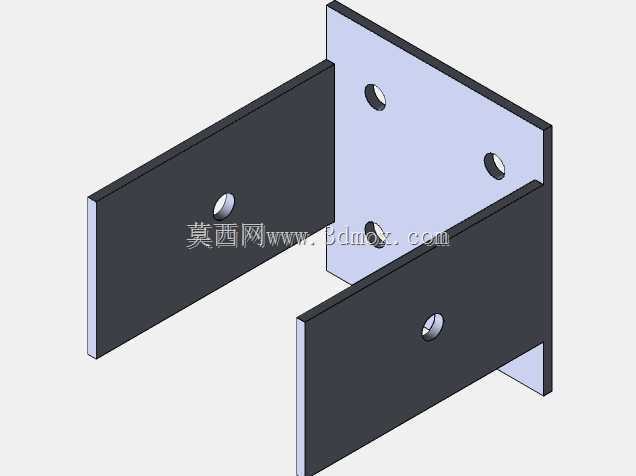

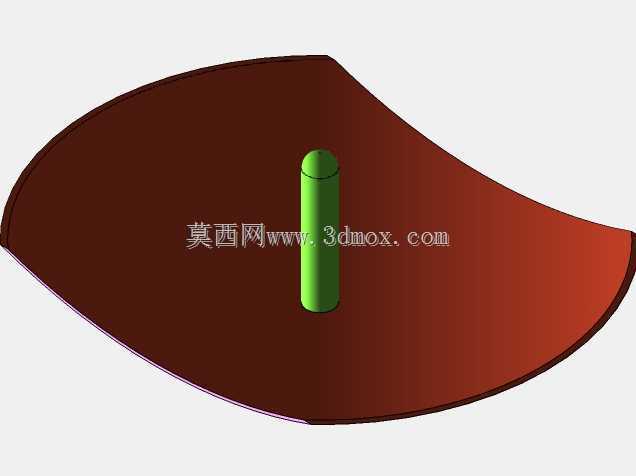

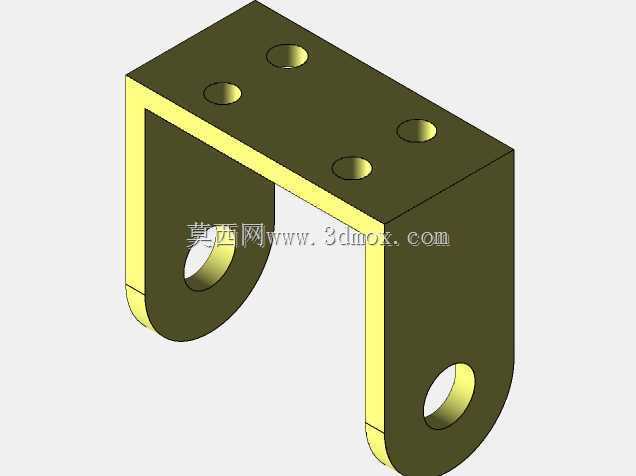

　　反射面采用类抛物面轮廓，边缘形状根据安装空间和波束覆盖需求确定。其背面需要设置与俯仰支架连接的加强界面，避免薄壳反射面在风压下产生局部变形。馈源位于反射面前方焦点附近，支撑杆件既要保证位置准确，又不能过度遮挡口径。黄色平行支撑件把馈源组件固定在反射面中心轴线上，装配时需控制馈源横向偏移和轴向距离，因为这些误差会改变照射效率，使天线方向图旁瓣升高。

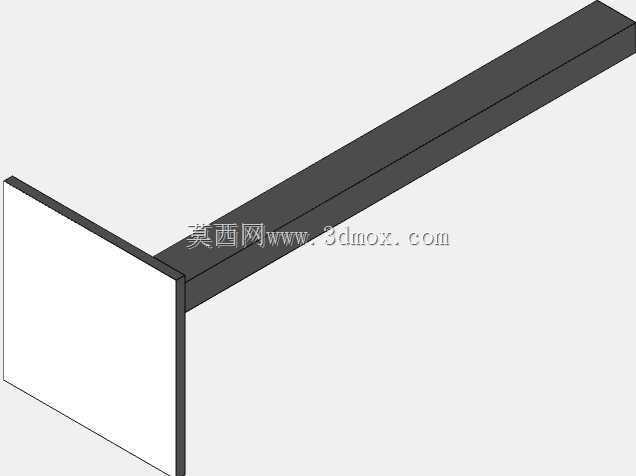

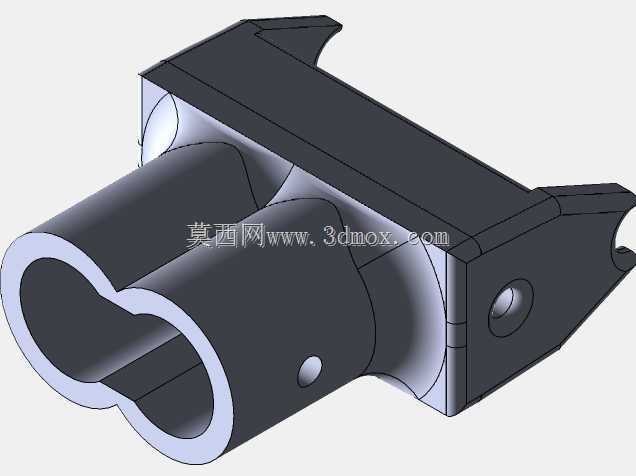

　　安装边界方面，后端平板可贴合在固定墙面、塔架平台或车载方舱外壁；长梁向外伸出后，天线头部需要预留完整的俯仰扫掠空间，周围不得布置栏杆、线缆或其他设备。方位回转区还要考虑电缆走线，若线缆直接跨过旋转关节，连续转动时会发生缠绕，因此工程上常在回转中心设置穿线腔、拖链或滑环。模型中长梁内部具有走线和容纳连接件的空间，可将动力线、编码器线和射频线缆沿低干涉路径布置。

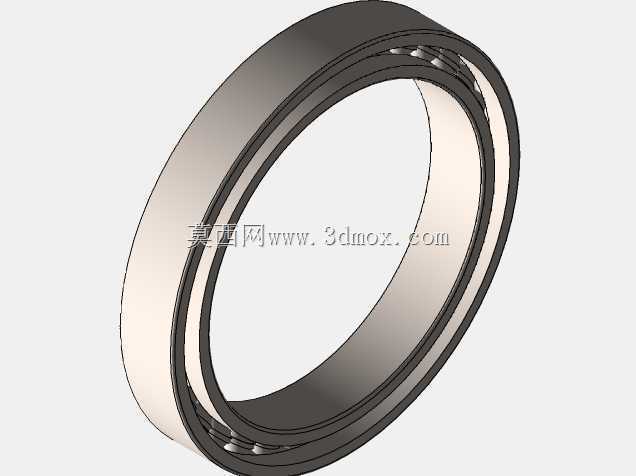

　　载荷校核不能只看静止自重。户外工作时，反射面是最主要的受风部件，风载荷会在俯仰轴和方位轴上形成较大力矩；车载或船载场景下还要叠加振动、冲击和惯性载荷。驱动电机与减速机构的选型需按最坏风况下的保持力矩和加速力矩综合确定，轴承则要同时承受径向力和倾覆力矩。根部连接螺栓应按悬臂弯矩进行拉压校核，安装板背面的支撑结构也不能做成弱刚性平面，否则伺服带宽会被迫降低。

　　从维护角度看，前端馈源、驱动模块和限位元件均布置在较易接近的位置。反射面与支架之间采用可拆连接，便于运输时分开包装；驱动模块外形规整，安装面明确，有利于后期更换电机、减速器或角度反馈元件。整体结构没有追求复杂外形，而是把设计重点放在指向精度、运动包络、线缆路径和悬臂刚度上，符合通信跟踪设备在工程现场中长期连续运行的需求。
