微型超纳米伺服驱动执行器结构

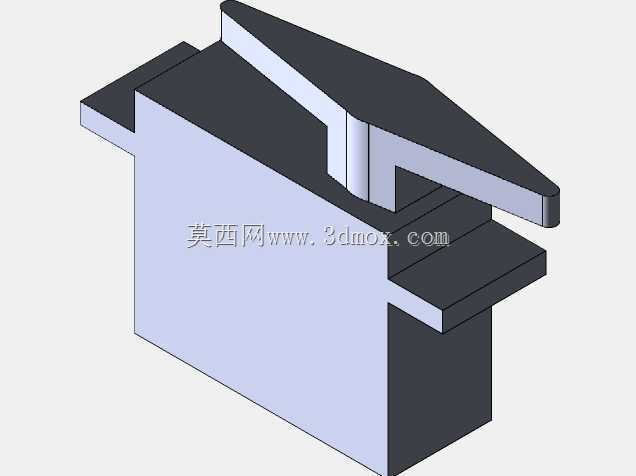

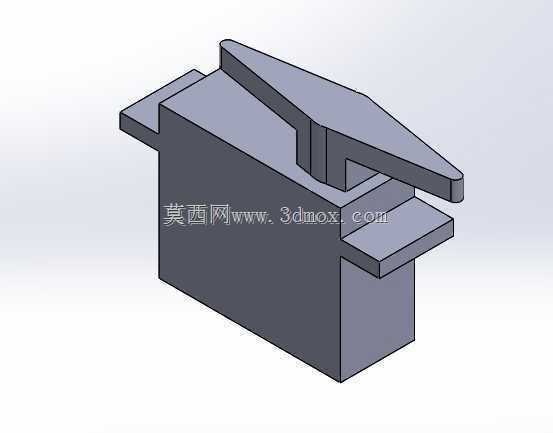

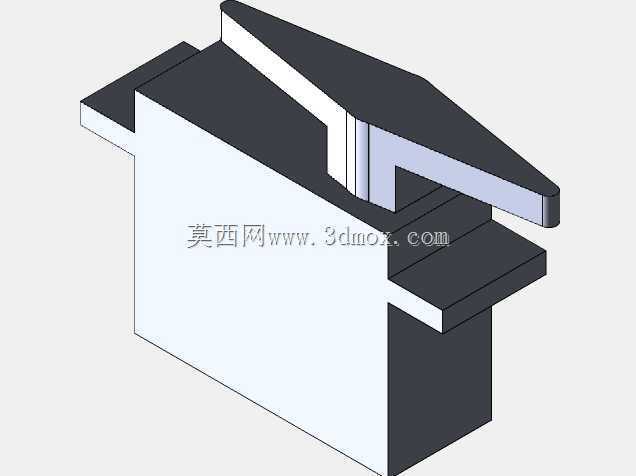

　　该模型呈现的是一款面向轻载精密运动场景的微型伺服执行单元，整体采用紧凑的长方体主体加顶部摆臂的构型，主体外壳为规整的盒式结构，预留有侧向伸出的安装凸缘，可直接通过凸缘上的安装孔固定在狭小的设备腔体内，不需要额外设计复杂的转接支架，在小型自动化装置、桌面级精密机构、航模舵控、微型实验平台等空间受限的场合，能够快速完成装配定位。从实际用途来看，这类伺服单元核心作用是将控制电信号转化为摆臂的定角度回转输出，顶部的异形摆臂为动力输出端，摆臂末端可外接连杆、拨叉、风门、小型夹具等执行构件，通过摆臂的摆动带动负载完成角度调节、位置切换、档位拨动等动作，在微型机器人关节、小型阀门开度控制、光学元件微调、

　　航模舵面驱动这类需要小扭矩精准角位移输出的场景中适配性很强。设计过程中优先考虑了狭小空间的布局兼容性：主体盒体部分容纳驱动绕组、减速齿组与控制电路板，所有内部元件都被规整收纳在立方壳体内，没有外凸的冗余结构，侧向的安装凸缘与主体壳体一体化成型，既保证安装时的支撑强度，也避免额外紧固件占用周边空间；顶部摆臂采用变截面的长条造型，根部与主体输出轴衔接的位置做了加厚处理，保证扭矩传递的刚性，摆臂向末端逐渐收窄，在保证摆动行程覆盖范围的前提下，尽可能减小摆臂自身转动惯量，降低启停过程中的冲击与晃动。安装边界方面，主体的立方壳体长宽高尺寸都控制在微型器件的量级，侧向凸缘伸出主体侧面的距离很短，装配时只需要在安装基板上开出对应壳体的避让槽，

　　将壳体嵌入槽位后，凸缘贴合基板表面锁付螺丝即可，不需要在壳体周边预留过大的操作空间；摆臂的摆动平面平行于安装基板表面，选型布局时需要在摆臂的摆动行程两端预留足够的运动间隙，避免摆臂摆动过程中与周边线束、相邻器件发生干涉，摆臂末端的连接位可根据外接构件的形式做适配改装，模型中呈现的摆臂外形为标准输出构型，结构工程师可以在此基础上根据实际负载的连接需求修改末端接口。从功能特性上，该伺服单元属于闭环角位控制类器件，内部集成驱动、减速与位置反馈环节，接入控制信号后即可按照指令输出对应角度的摆臂位移，不需要外部额外搭建减速机构，整体集成度很高；壳体的分模面沿主体侧面布置，上下壳合模后形成完整的封闭腔体，既可以防护内部的齿轮与电路元件，

　　也能在批量生产时简化装配流程，壳体侧面的凸缘同时承担安装定位与壳体合模锁紧的作用，减少了额外零件的数量。在做整机结构设计时，这类微型伺服的布局需要重点关注输出轴的受力方向：摆臂承受的负载作用力尽量沿摆动切线方向，避免过大的径向载荷直接作用在输出轴上，防止内部减速齿组偏磨；壳体周边需要预留出线空间，伺服的控制引线从主体侧端引出后，需要沿固定路径走线，避开摆臂的运动扫掠区域，防止摆臂反复摆动过程中磨破线束。模型完整还原了外壳的分块结构、安装凸缘的轮廓、顶部摆臂的曲面造型以及各部分的装配衔接关系，结构工程师在做选型校核时，可以直接导入装配体中模拟摆臂的全行程运动，核验安装孔位是否匹配、摆动范围内是否存在干涉、整体安装高度是否符合腔体的层叠布局要求，也可以以此模型为基础，改型适配不同输出臂长、不同安装孔距的定制化伺服安装方案，缩短小型精密设备的驱动机构设计周期。
