单喷航空涡扇动力装置结构设计

　　这套单喷气发动机三维结构，面向小型航空动力验证、航发改装教学、缩比飞行器动力舱匹配以及航空科普展陈场景搭建，完整还原了涡扇类动力单元从进气整流、叶片做功到尾喷输出的核心结构逻辑，可直接用于飞行器动力段的装配干涉校核、周边安装空间规划与气动外形联动设计。

　　从实际装机用途来看，该动力单元主要承担小型飞行器的推力输出职能，前端整流锥负责梳理来流方向，降低进气紊流对叶片工作面的冲击损耗；外露的多级风扇叶片是核心做功部件，旋转过程中对进入涵道的气流做功，一部分气流经内涵道参与燃烧循环转化为高温高压喷流，另一部分气流沿外涵道直接向后加速排出，两股气流共同形成稳定推进推力，适配亚音速飞行状态下的动力需求，外涵道气流同时可包裹内涵高温喷流，降低动力舱外壁的热辐射温度，减少机身隔热层的布置压力。

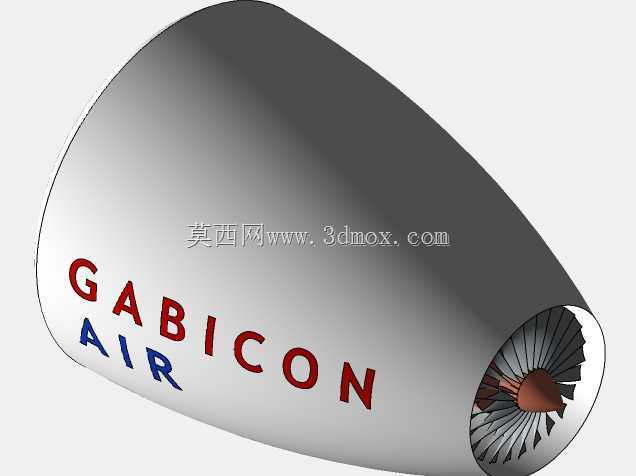

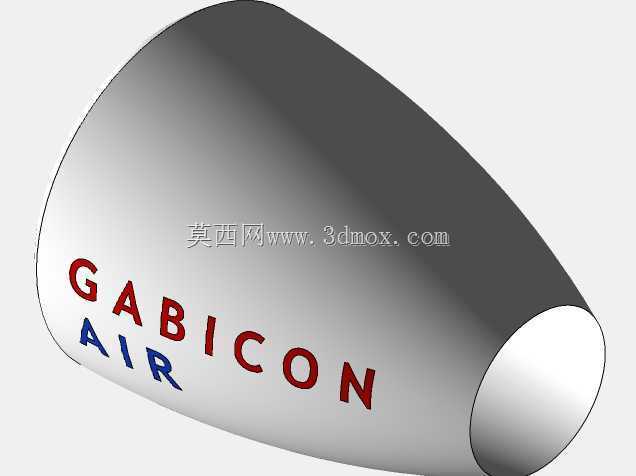

　　结构设计层面，整机采用流线型回转涵道布局，外壳体为连续变径曲面：进气端直径最大，沿轴向向尾喷端平缓收窄，既保证进气 capture 面积足够，避免大推力工况下出现进气不足喘振，又能通过收窄型面加速尾喷气流，提升喷流出口速度。外壳表面预留品牌标识喷涂平面区域，曲面过渡处做圆角顺滑处理，不存在应力集中的尖锐棱角，壳体壁厚按航空薄壁件常规设计逻辑取值，在保证结构刚性、承受叶片旋转振动载荷的前提下尽可能控制整机自重，匹配飞行器的载重上限要求。前端整流锥采用椭球曲面造型，锥尖正对来流方向，曲面曲率经过气动优化，可将正面来流均匀导向四周风扇叶片入口，避免局部气流偏折导致叶片受力不均、产生异常振动。

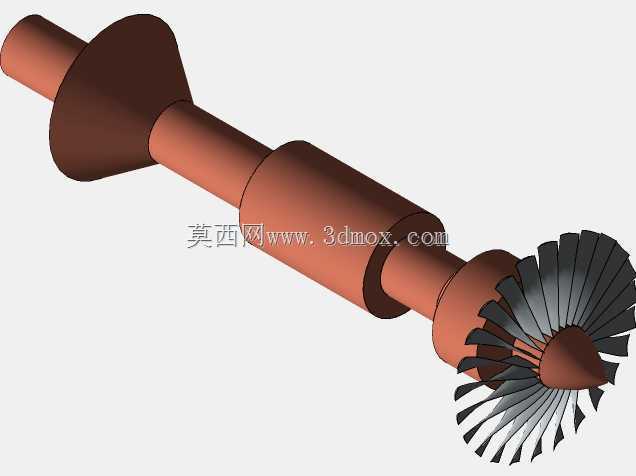

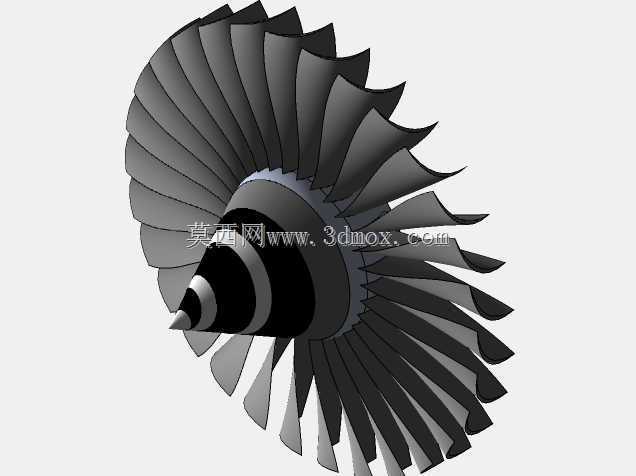

　　风扇组件采用周向均布的窄弦叶片布局，叶片根部与轮毂盘采用一体化连接结构，叶尖与涵道内壁保留均匀微小间隙，既避免旋转过程中叶片刮蹭壳体内壁，又尽可能减少叶尖漏气损失，提升压气效率。轮毂中心设置锥形导流头，可将进入核心区的气流进一步导向叶片流道，减少中心区域的气流滞止。叶片型面采用扭转设计，从叶根到叶尖安装角连续变化，匹配不同半径处的线速度差异，保证整个叶高范围内气流攻角处于合理区间，降低流动分离损失。

　　安装边界方面，整机为轴向贯通的回转类部件，径向最大轮廓为进气端外壳外径，轴向长度从整流锥前端面延伸至尾喷口端面，动力舱布置时需在外壳外壁预留环形安装节点位，通常沿周向均匀布置3-4个连接支座，将发动机载荷传递到机身防火墙或发动机架上；安装节位置需避开叶片对应的内部流道区域，防止连接螺栓突出内壁干扰气流。径向空间上，外壳与飞行器蒙皮之间需预留足够间隙，一方面布置燃油管路、滑油管路、点火线缆与传感器线束，另一方面留出通风冷却通道，带走壳体表面辐射热量，避免临近的机载电子设备长期处于高温环境。轴向尺寸匹配时，前端整流锥需探出飞行器进气唇口后方合适位置，保证来流不受唇口遮挡干扰；尾喷口需伸出机身尾段一定距离，避免高温喷流直接冲刷机身结构，同时喷流方向与飞行器轴线保持同轴，减少推力偏置带来的配平阻力。

　　建模过程中对所有回转曲面做了连续性校验，壳体分型面沿轴向水平中分，方便后续拆解展示内部压气、燃烧室与涡轮段结构；叶片阵列采用圆周参数化驱动，修改叶片数量、叶型扭转角时可一键更新整个风扇组件，便于设计人员对比不同叶片布局对推力特性的影响。各配合面预留合理装配公差，轮毂与转轴的配合段、壳体与安装节的连接面均按航空装配精度设定间隙，三维装配状态下无静态干涉，转动部件与固定壳体之间的安全间隙满足运转工况下的热膨胀补偿需求，可直接用于后续的工程图导出、3D打印缩比样件制作或者动力舱集成仿真分析。
