TJ90涡轮喷气航空发动机剖视结构

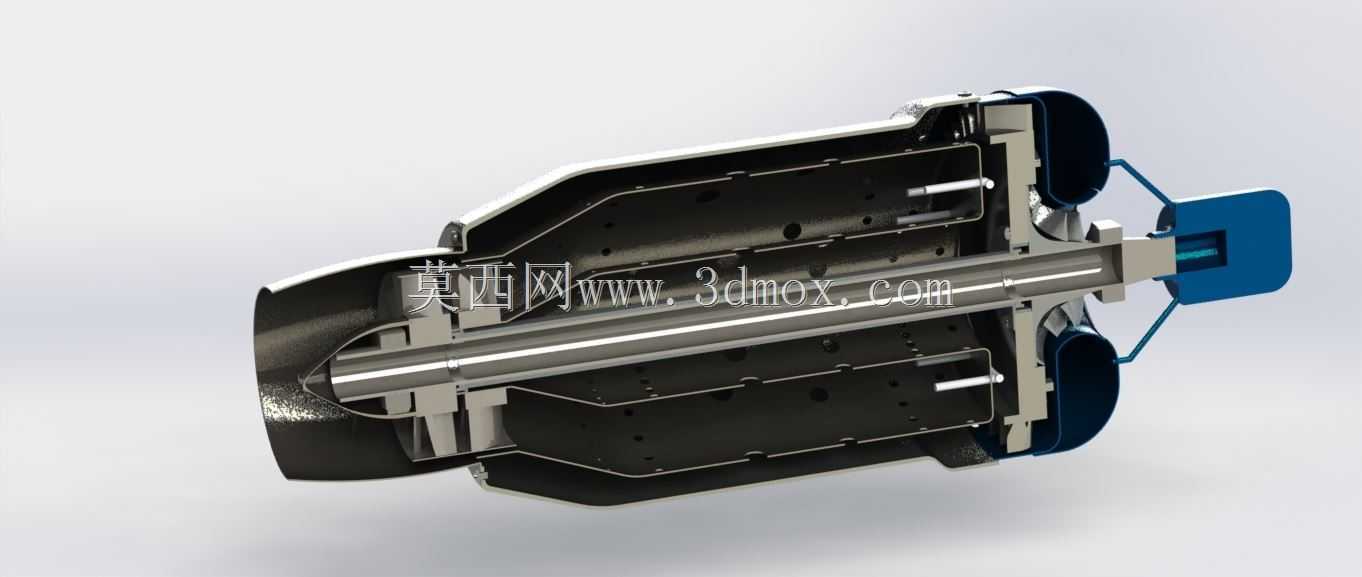

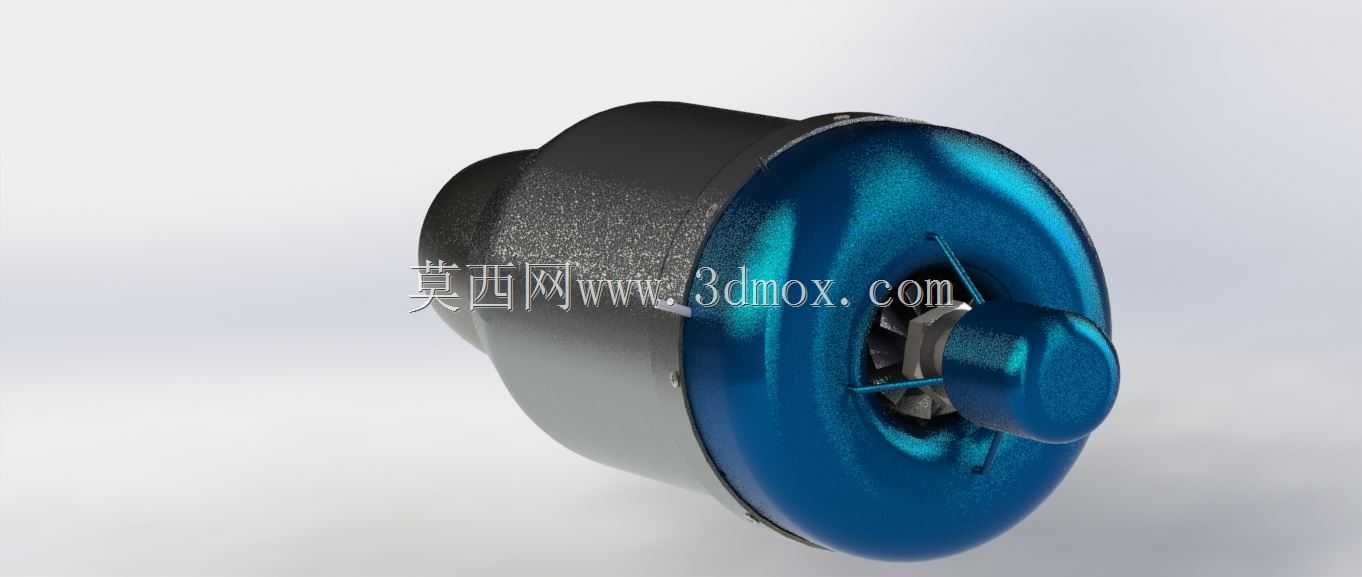

　　这套三维结构围绕小推力级涡轮喷气发动机展开，剖切表达把进气段、多级压缩单元、环形燃烧区域、涡轮做功段和尾喷收敛段沿同一轴线串联呈现，适合航空动力教学、无人飞行器动力选型以及小型喷气推进装置的结构论证。整机采用细长回转体布局，前端进气口负责来流捕获，内部轴系贯穿全机，后端通过收敛喷管将高温燃气加速排出；外侧蓝色构件对应安装支架与外部接口，可用于判断发动机在机身或试验台架上的固定方式。

　　从实际用途看，这类发动机主要服务于高速靶机、小型验证机、航改试验平台和喷气动力教学系统。与电动螺旋桨动力相比，涡轮喷气方案在高速飞行段能够提供更直接的推力，结构重心集中、轴向尺寸明确，便于在狭长机身内布置。模型中剖开的机匣可以看到多层叶片、盘轴和支撑结构，这对理解气流从轴向进入、经压缩升温、燃烧膨胀再驱动涡轮的能量传递路径很有帮助。

　　功能特性上，转子系统是整机核心。中央长轴把压气机轮盘与涡轮盘连接起来，涡轮从高温燃气中提取功率，反过来驱动前端压气机持续工作；轴承支点需要在高速、高温和振动耦合条件下保持转子对中。图中内部深色腔体对应气流通道和燃烧组织区域，叶片排与机匣之间保留径向间隙，既避免转动干涉，又控制叶尖泄漏。燃烧室区域并非简单空腔，而是要兼顾燃油雾化、空气掺混、火焰稳定和筒壁冷却，因此在结构上会出现多层套筒、导流孔和安装边。

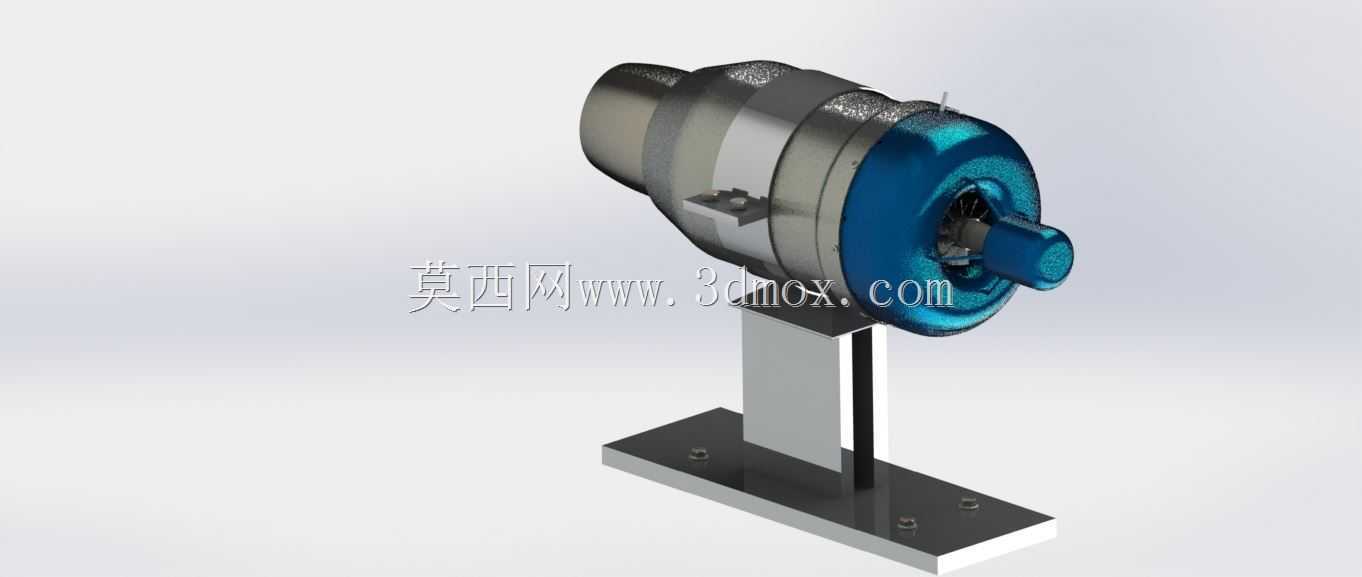

　　设计思路方面，模型强调轴向装配关系与维护边界。机匣沿周向包裹转子，外部支架承担吊装、固定和管路敷设作用；尾喷管与主机匣通过法兰或安装边对接，便于在方案阶段拆分检查。蓝色支架位于发动机外侧，其孔位和支撑面决定了台架试验时的载荷传递路径，也提示在整机集成中需要预留燃油管路、点火线缆、传感器线束和起动机连接空间。对于结构工程师而言，不能只关注外形轮廓，还要核对转子拆装方向、机匣分层顺序以及热膨胀后的轴向补偿。

　　外形尺寸与安装边界可按轴线方向理解：进气口、压气机段、燃烧室段、涡轮段和尾喷管依次排布，最大径向轮廓出现在机匣与外部支架组合处，后端喷口直径收缩以提高排气速度。安装时，支架支撑面应与机身隔框或试验台横梁匹配，周围需留出热防护距离，避免高温机匣和尾喷流影响机载设备；进气口前方不能布置遮挡件，尾喷口后方则要保证燃气排出空间。若用于飞行平台，还需结合推力线、重心位置和振动隔离综合校核；若用于地面试车，则要重点考虑台架刚性、排气引射和燃油系统安全距离。

　　在三维建模工作中，该类模型的价值不只是还原外观，更在于把高速旋转件、固定机匣、燃烧通道和安装接口之间的关系表达清楚。叶片数量、轮盘厚度、轴径台阶、机匣剖切面和外部支架都可作为后续详细设计的参考，帮助工程人员在方案沟通时快速说明动力包络、装配顺序和热端布置。
