槽轮式间歇传动机构结构设计

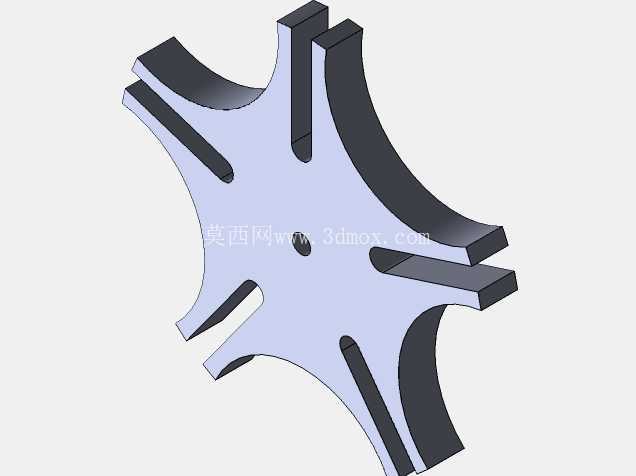

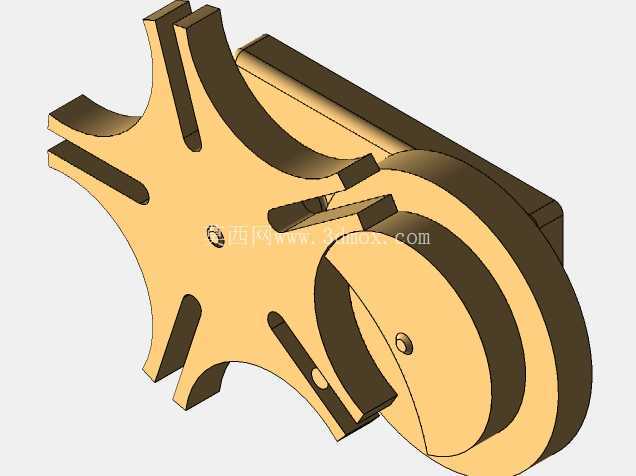

　　在自动化生产线的转位工位、多工位装配台的分度进给、包装机械的间歇送料环节，这类槽轮式间歇传动结构是应用极为广泛的核心传动部件，它不需要复杂的电控逻辑配合，纯机械结构就能实现稳定的间歇转位动作，相比凸轮分度器成本更低，加工装配难度更小，在中低速间歇传动场景下的可靠性表现十分突出。这套结构的核心功能是将主动拨盘的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，当主动拨盘上的圆柱销进入槽轮的径向导槽时，会带动槽轮转过固定角度，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧贴合，将槽轮精准锁止在固定位置，不会出现工位偏移的问题，完全能满足多工位加工时的定位精度要求。从设计思路来看，这套结构采用的是外啮合槽轮布局，从动槽轮开设了四个径向导槽，对应每次转位90度的分度需求，主动拨盘采用偏心布置的圆柱销驱动，锁止弧的配合间隙经过了反复校核，既不会出现锁止时的卡滞问题，也不会因为间隙过大导致转位后出现窜动。建模过程中，所有零件的配合公差都按照中等精度机械传动的要求设定，槽轮导槽的宽度和圆柱销的直径采用基孔制间隙配合，保证圆柱销进出导槽时没有卡顿，锁止弧的配合面粗糙度要求控制在Ra1.6以内，减少长时间运转后的磨损量。

　　从安装边界来看，这套结构的轴向尺寸十分紧凑，主动轴和从动轴的中心距是整个结构安装的核心基准，安装时需要保证两轴的平行度误差不超过0.02mm，否则会加剧圆柱销和导槽侧壁的磨损，缩短机构的使用寿命。槽轮的径向尺寸根据单次转位角度确定，四槽结构的槽轮外圆半径和中心距的比例经过了优化，避免圆柱销进入导槽时出现刚性冲击，主动拨盘的锁止弧半径和槽轮锁止弧半径完全匹配，锁止状态下槽轮不会因为外力出现意外转动。实际应用中，这类结构常被用在灯泡生产线的灯座转位、食品包装机的纸盒步进送料、小型装配设备的转盘分度等场景，运转时的冲击比棘轮机构小很多，传动过程更平稳，噪音水平也更低。

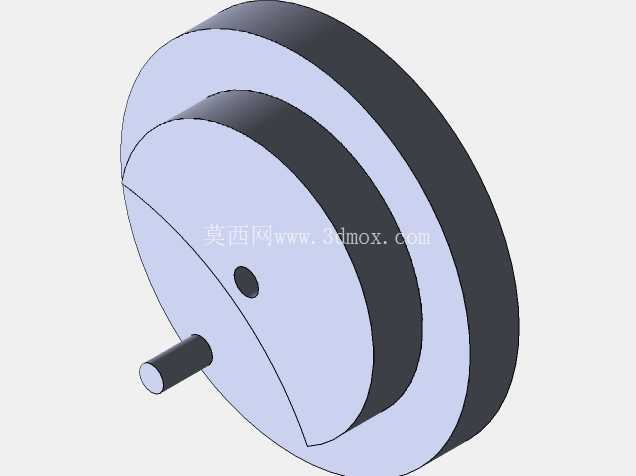

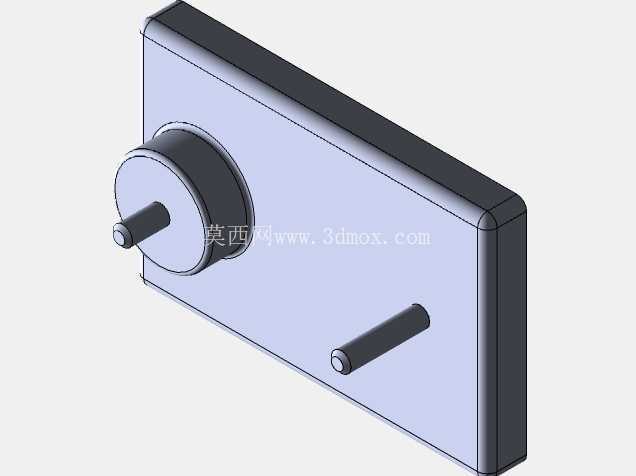

　　设计时需要注意，槽轮的导槽端部做了小圆弧过渡，避免圆柱销进入导槽瞬间的应力集中，槽轮的轮毂部分做了加厚处理，保证和输出轴的配合长度足够，传递扭矩时不会出现轮毂开裂的问题。主动拨盘的基体采用圆盘式结构，圆柱销采用过盈配合压装在拨盘上，销的端部做了倒角处理，方便装配时导入槽轮导槽。整套结构没有多余的冗余零件，所有运动部件的质量都做了合理分配，主动拨盘做了局部减重设计，降低转动时的惯量，减少启停阶段的冲击。在装配调试时，需要先将主动轴和从动轴固定在安装基板上，校验中心距符合设计值后，再依次装入拨盘和槽轮，手动盘车检查圆柱销进出导槽是否顺畅，锁止弧配合是否到位，确认无卡滞后再连接驱动电机。

　　这类结构的维护成本很低，只需要定期在配合面添加润滑脂，就能保证长时间稳定运转，适合在中低负载、中低转速的间歇传动场景下使用，相比其他间歇传动结构，它的加工难度更低，普通铣床和线切割设备就能完成所有零件的加工，不需要高精度的加工中心，对于小型设备的开发来说，能有效控制整机的制造成本，缩短研发周期。建模过程中所有的配合关系都按照实际装配约束设定，没有出现过定义或者欠定义的问题，运动仿真时可以直观看到槽轮的间歇运动过程，锁止阶段的位置精度完全满足设计要求，不会出现过冲或者定位不准的问题。
