格鲁曼AA5虎式飞机起落架橡胶护罩成型模具

　　这套三维结构围绕轻型飞机前起落架橡胶护罩的成型工装展开，对应的制件是格鲁曼AA5虎式飞机前起落架区域的柔性保护罩。该部件位于机身下部与起落架收放机构相邻的位置，飞行中需要承受气流冲刷、雨水、泥沙和温度变化，地面维护时又要随起落架运动保持贴合，因此模具的几何形状不能只按普通平板橡胶件处理，而要把曲面过渡、安装孔位、边缘密封和硫化收缩补偿一起纳入结构判断。

　　从实际使用场景看，橡胶护罩的作用不是承力，而是遮挡和整流。它覆盖起落架与机身之间的开口，减少高速气流进入机体内部形成阻力，同时阻挡地面滑跑时卷起的碎石、积水和油污进入铰接区域。护罩边缘带有一圈安装孔，用于与机身蒙皮或支架上的紧固件对应；中部则呈现明显的空间弯扭，以适应起落架收起、放下过程中的运动包络。若护罩形状过平，装配后会在局部产生拉扯；若曲面余量不足，橡胶反复折叠后容易在根部出现裂纹。模具设计的重点，正是把这些装配和运动要求转化为稳定的成型面。

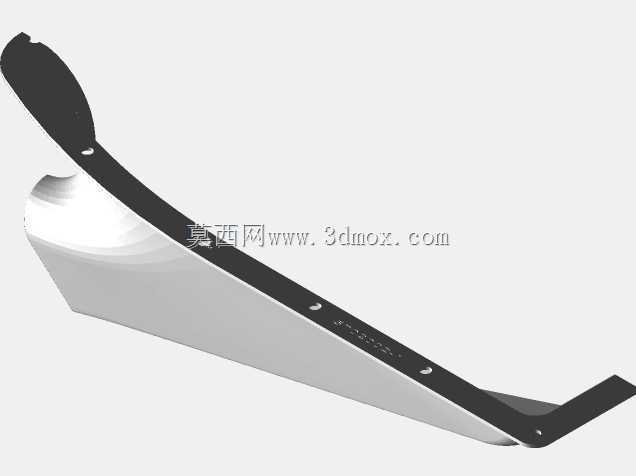

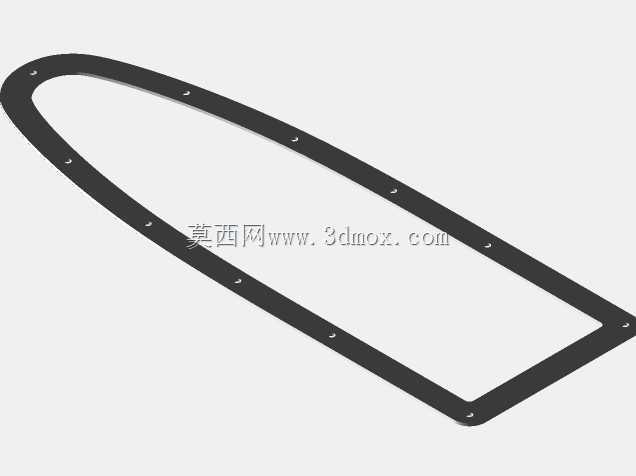

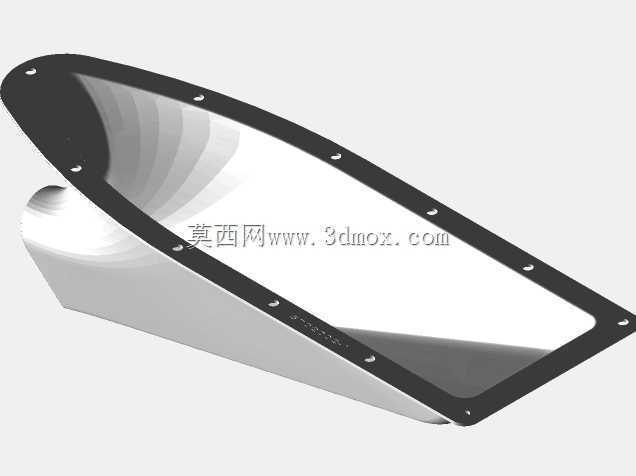

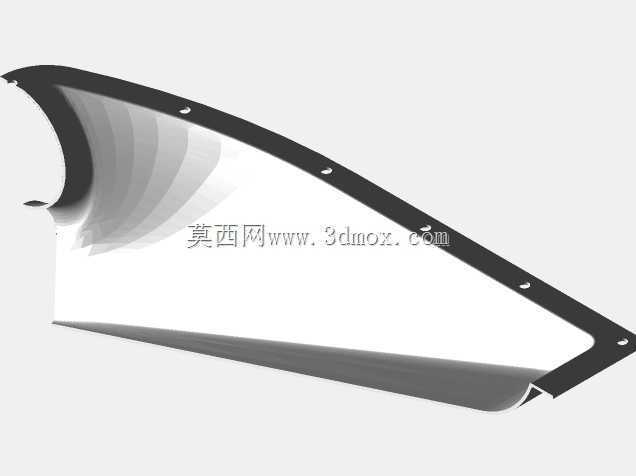

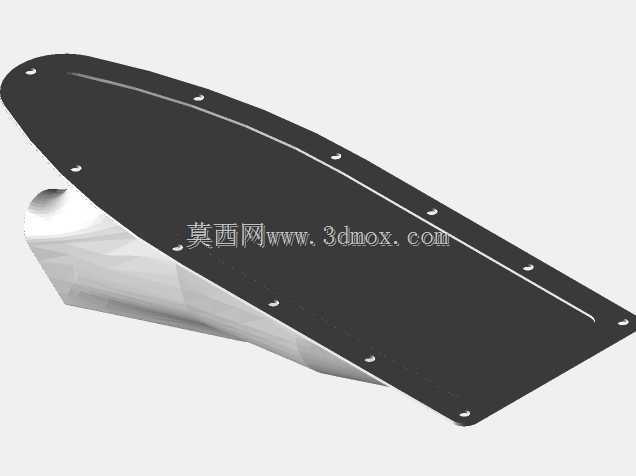

　　模型中最醒目的部分是狭长而带弧度的成型边界。模具轮廓并非规则矩形，而是随飞机下部开口形状形成渐变曲线：一端较窄并带有圆弧收口，另一端逐渐放宽，边缘法兰面上分布多个安装孔位。孔位之间的间距并不完全均匀，这与飞机蒙皮接缝、内部骨架位置以及紧固件可达性有关。成型面在宽度方向和长度方向都存在曲率变化，局部还带有较深的倒扣趋势，用于形成护罩翻边或加厚区域。对橡胶硫化模而言，这些区域直接影响加料、排气、合模和取件，不能只追求外观曲面连续。

　　设计思路上，首先要依据护罩在飞机上的安装边界建立基准。安装孔所在的法兰面应与机身贴合面保持一致，孔位公差需要兼顾橡胶件的柔性和紧固件的装配间隙。护罩主体曲面则要顺着起落架运动方向留出变形空间，尤其在靠近铰接点和收放轨迹的位置，应避免橡胶被拉伸到极限。成型模具在制件理论面的基础上，还需考虑橡胶硫化后的收缩率、飞边厚度以及修边余量。边缘孔位若在成型后冲切，模具上可设置定位结构；若直接硫化成型，则要保证细小型芯在高温高压下的强度和排气。

　　从模具结构判断，该类工装通常由上、下成型模块组成，合模后形成与橡胶护罩厚度一致的型腔。曲面较深的一端需要设置合理拔模斜度，防止开模时橡胶件吸附在模腔中。沿轮廓外缘应预留溢料槽，使多余胶料在合模压力下排出，同时保证边缘厚度均匀。孔位附近不能形成困气区，否则硫化后会出现缺胶、气泡或表面麻点。对于狭长弯弧区域，模面加工需要多轴联动或分段电极配合，分型面也要沿制件边缘顺滑布置，避免飞边落在护罩的可见密封面上。

　　安装边界方面，模具外部尺寸取决于护罩展开轮廓和模架规格，而制件本身的边界则由飞机开口决定。法兰孔的位置必须与机体支架孔系一致，孔径和沉台要考虑橡胶压缩后的密封效果。护罩最宽处需要覆盖开口间隙，最窄处则要避开起落架支柱和连杆的运动轨迹。曲面最高点与最低点之间的落差决定了模具闭合高度，也影响加热板布置和压机行程选择。若用于小批量维修件，模具可采用较轻的模块结构并加强定位销；若用于批量生产，则应增加导向、加热和温控孔道，使硫化温度在狭长型腔内保持一致。

　　在三维建模过程中，不能把模具简单理解为护罩曲面的加厚。工程上需要反复检查制件厚度是否均匀，圆角半径是否利于胶料流动，分型线是否顺沿安装边缘，孔位型芯是否与运动机构干涉。还要模拟护罩装到飞机上后的状态：紧固件压紧法兰时，曲面是否会翘曲；起落架收放时，护罩是否与支柱、轮胎或机身开口发生摩擦；橡胶在低温变硬后，弯折区是否仍有足够余量。这些检查比单纯还原外观更能决定模具能否投入生产。

　　整体来看，该模型体现的是航空橡胶护罩类工装的典型设计逻辑：以飞机开口和起落架运动包络为外部约束，以橡胶柔性变形和硫化成型为内部工艺约束，再通过连续曲面、精确孔位、合理分型和排气溢料结构，把一个看似薄而简单的保护罩转化为可稳定制造的模具。对结构设计人员而言，这类模型的价值在于理解航空覆盖件并非单纯外壳，它同时关联气动整流、机构避让、密封防护和模具加工；对模具建模人员而言，则需要在曲面质量、安装精度和可制造性之间取得平衡，确保成型后的橡胶件既能贴合飞机，又能承受长期收放运动。
