十字轴式万向铰接传动关节结构

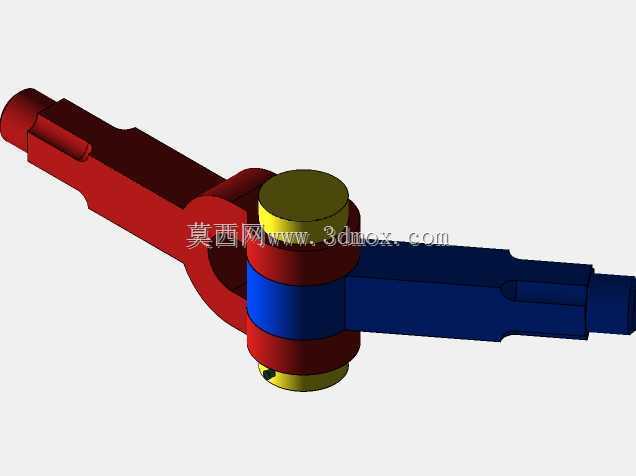

　　这套铰接传动关节的三维结构，核心是把两根存在轴线夹角的传动轴通过中间十字销轴实现扭矩连续传递，在各类需要变角度动力传输的工装夹具、轻型车辆转向操纵机构、工业设备联动摆臂里都十分常见。实际工况里，两根输入输出轴很难始终保持严格同轴，设备运行过程中摆臂随工位动作不断调整角度，固定同轴联轴器根本无法适配这种偏角动态变化，这类十字铰接关节就可以在两轴轴线夹角持续变动的状态下，稳定把旋转扭矩从主动侧传递到从动侧，不会出现运动卡滞或者扭矩断传的问题。

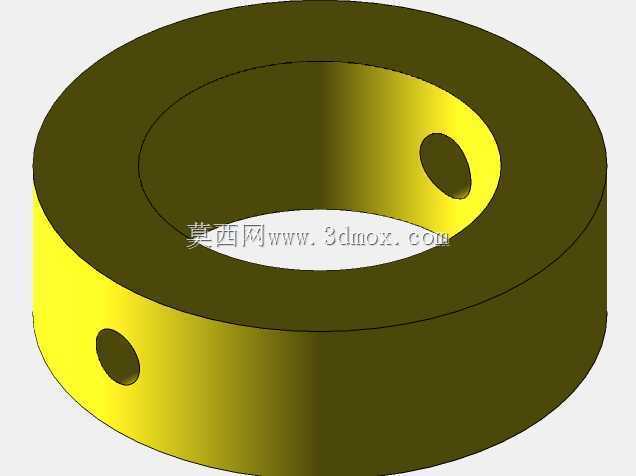

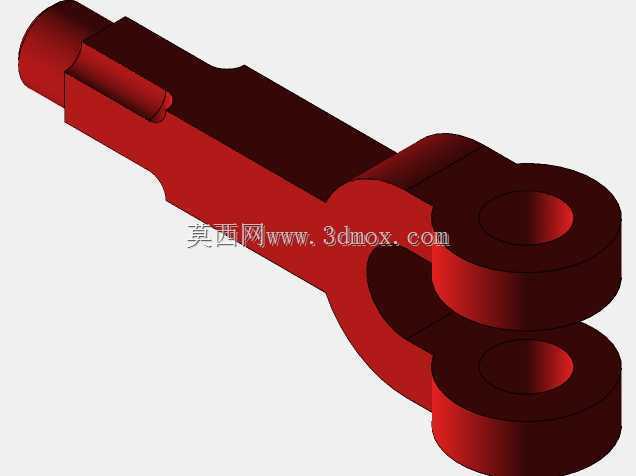

　　从结构拆分来看，整套关节包含左右两根叉形传动臂、中间十字销轴、轴向限位衬套几个核心部分。两侧叉臂的端头都加工出同轴的销孔，十字销轴的两段圆柱轴颈分别穿入两侧叉臂的孔位，装配完成后两根叉臂可以绕销轴的轴线自由相对转动，同时叉臂自身的长杆段可以向外对接其他传动构件。建模过程中首先要确认销轴的配合公差：销轴和叉臂销孔采用间隙配合，既要保证相对转动时没有旷量异响，也要避免配合过紧导致摆动阻力过大，在需要高频往复摆动的工况下，销孔位置还可以预留压入耐磨衬套的空间，衬套选用铜基或者含油粉末冶金材质，长期运行磨损后仅需更换衬套，不需要整体更换叉臂，大幅降低维护成本。销轴的轴向定位采用两端台阶加挡圈的结构，销轴两端加工出环槽，装配后孔用弹性挡圈嵌入环槽，完全限制销轴沿轴向窜动，同时不会干涉叉臂的转动自由度。

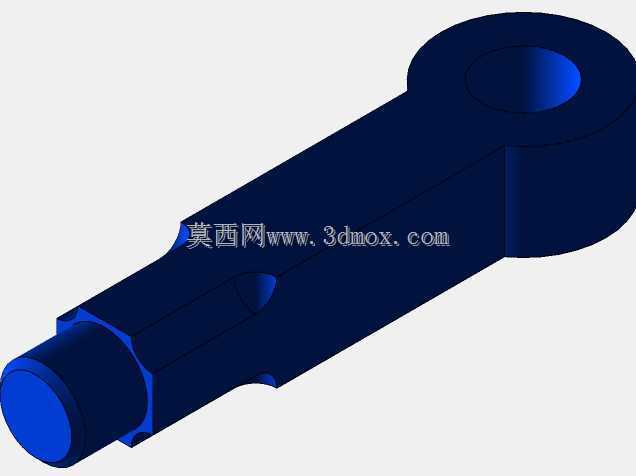

　　设计时首先要核算传动臂的杆部截面强度，关节传递的扭矩通过叉臂的叉口部位传导到杆身，叉口和杆身的过渡位置必须做圆角强化，避免交变载荷下应力集中产生断裂。杆身末端设计成扁方或者带键槽的轴头，可以和外部连杆、操纵摇臂直接对接，轴头的长度要预留足够的安装锁紧空间，保证对接件装入后锁紧螺母或者销钉不会和叉口部位发生运动干涉。外形尺寸方面，中间销轴的直径决定了整套关节的额定承载能力，销轴直径越大，抗剪切和抗弯曲能力越强，对应叉臂的叉口开合宽度也要同步匹配，两侧叉臂绕销轴摆动时，叉口的内侧端面要和销轴中间的轴肩保留足够间隙，当两轴摆角达到设计最大偏角时，叉臂的根部不能和销轴端面、另一侧叉臂的外壁发生碰撞，建模阶段要做全角度运动干涉检查，把摆角从0度到最大允许偏角全程遍历，确认所有运动构件之间的安全间隙都在0.5毫米以上，避免实际装配后出现运动死点。

　　安装边界上，两侧传动臂的外接轴头同轴度在初始装配时不需要严格对齐，关节本身就可以补偿一定范围内的安装角度误差，降低机架焊接或者装配时的精度要求。如果用在汽车操纵连杆机构里，这类关节可以抵消车架行驶过程中产生的微小形变，避免连杆因形变出现卡滞；如果用在工业工装的夹紧摆臂上，关节可以带动压头随工件表面角度自适应微调，保证夹紧力均匀贴合工件表面。结构整体没有复杂的异形曲面，所有特征都是车削、铣削可以直接加工的规则几何特征，叉臂的叉口部位通过卧式铣床一次装夹就可以完成两侧销孔的同轴加工，工艺性良好，适合小批量定制加工，也可以直接作为标准铰接部件纳入自动化设备的常用零件库，后续不同项目需要变角传动结构时，直接按载荷需求缩放销轴和臂身的尺寸参数即可快速衍生出适配不同工况的规格。
