电力设备配套L型承载支架结构设计

　　在电力输配场景的户外设备安装环节，这类L型承载支架是连接固定基座与功能部件的核心受力构件，常见于柱上变压器配套组件、户外环网柜附属安装结构中，承担着将挂载部件的载荷稳定传递到安装立面的作用，避免设备运行过程中因振动、外力冲击出现连接松动、位移偏移的问题。从结构形态来看，该支架采用一体化折弯成型的设计思路，一端为带同轴通孔的环形安装座，通孔用于穿设固定销轴或连接螺栓，实现与挂载部件的铰接或刚性连接，环形座的壁厚经过受力核算，能够抵消挂载部件传递来的径向剪切力，避免孔位处出现应力集中导致的结构开裂。支架的连接臂采用平滑过渡的变截面设计，从环形座向安装平板延伸的过程中，截面宽度逐步调整，既减少了不必要的材料冗余，又保证了力流传递的顺畅性，

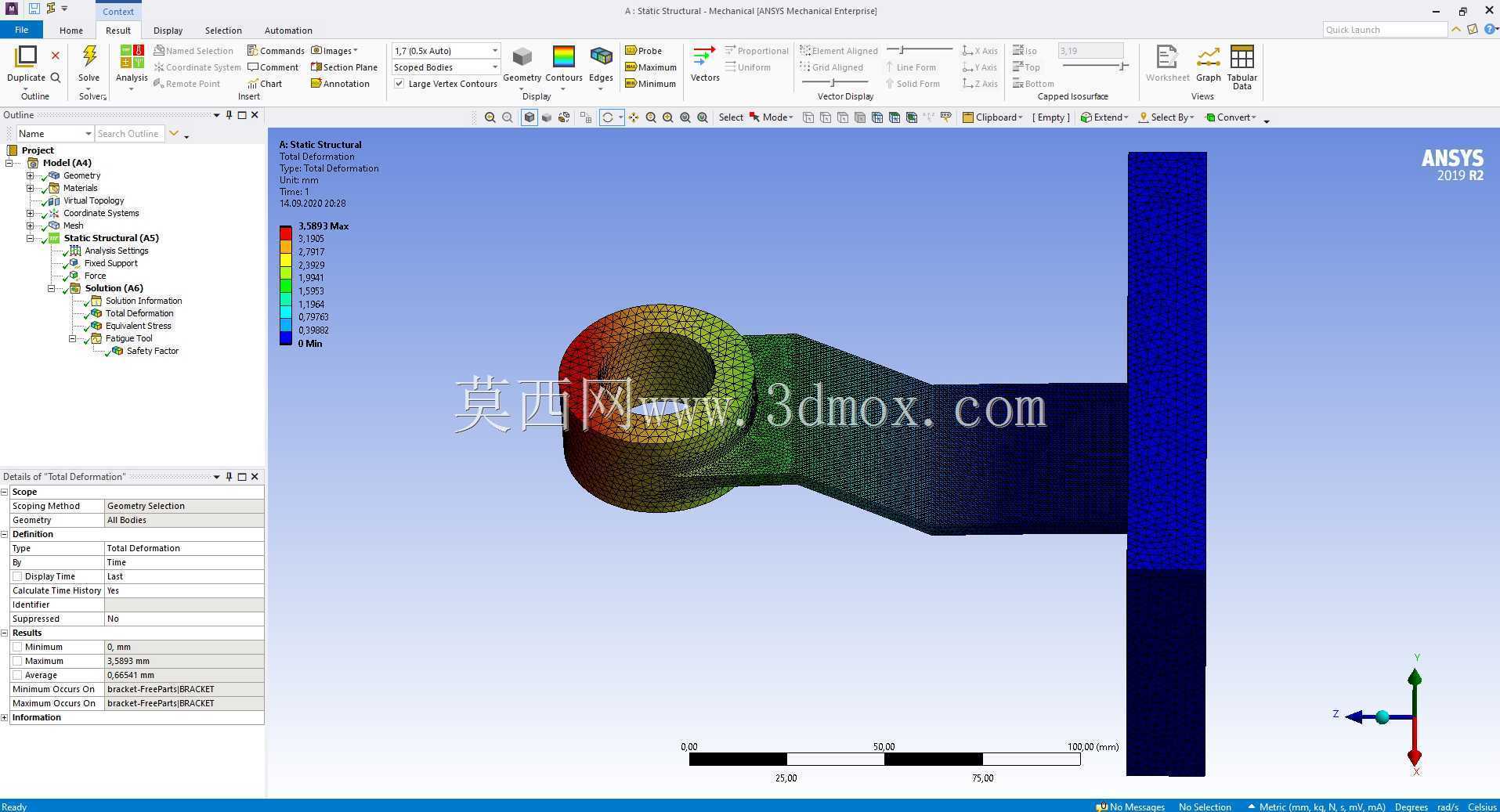

　　不会在转角位置出现应力突变的薄弱点。末端的矩形安装平板为与立面基座贴合的安装面，平板上预留的安装位可适配不同规格的膨胀螺栓或焊接固定需求，平板与连接臂的衔接处做了圆弧过渡处理，能够分散垂直载荷带来的弯曲力矩，避免长期受载后衔接位置出现疲劳变形。实际应用中，这类支架需要承受挂载部件垂直向下的恒定载荷，同时还要应对户外环境下的风载、设备运行时的微幅振动，因此在结构设计阶段需要重点校核垂直载荷下的弯曲变形量、连接孔位的挤压应力、安装面的贴合精度。从安装边界来看，环形安装座的中心高度到安装平板立面的水平距离决定了挂载部件的外伸长度，设计时需要根据现场安装空间调整该尺寸，避免挂载部件与周边其他电力构件出现干涉；

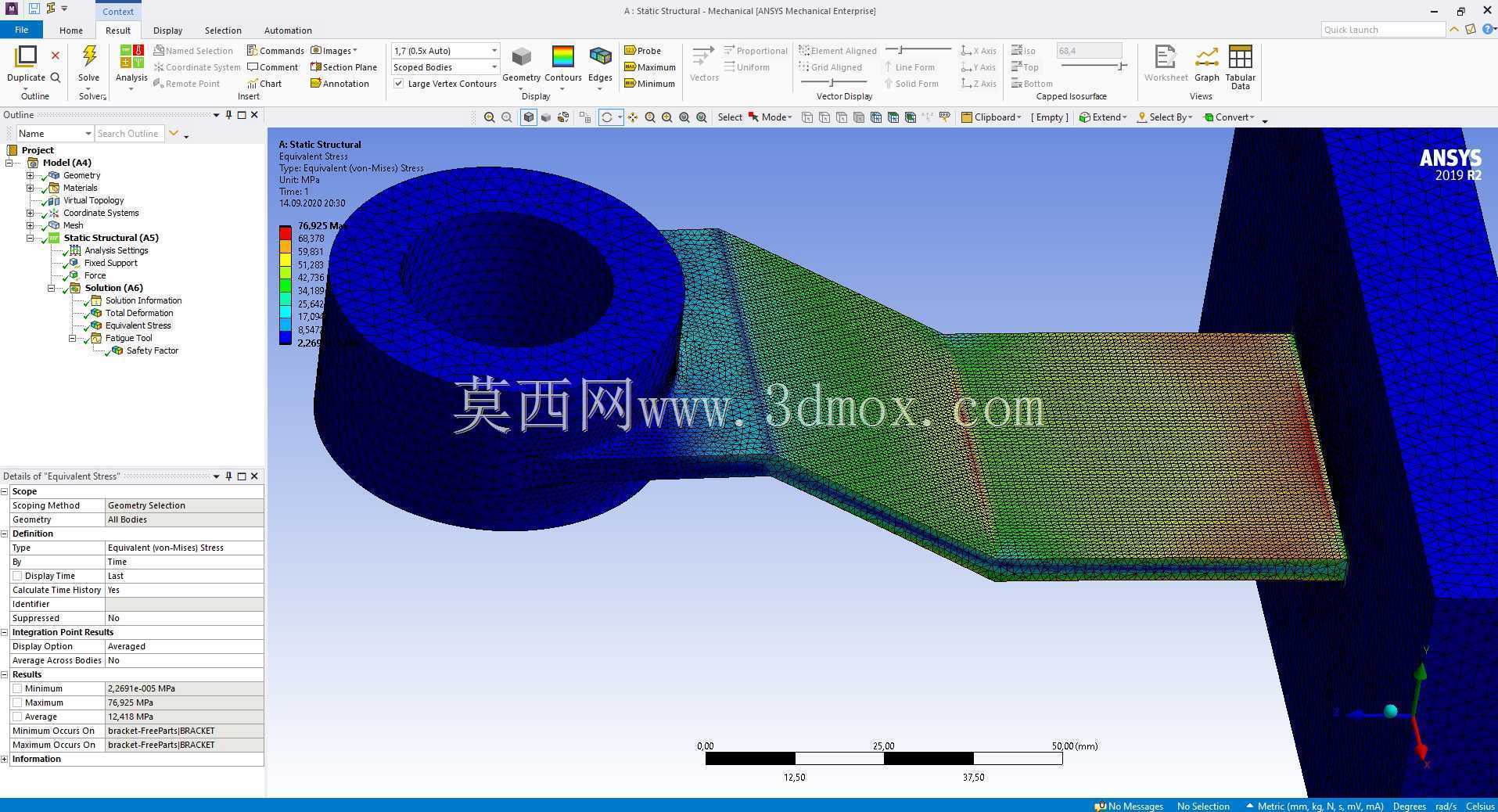

　　安装平板的外形尺寸需要匹配立面基座的安装点位，保证固定螺栓的排布间距符合电力设备安装的规范要求，螺栓孔的边距需要满足抗剪切的安全距离，防止固定后孔位边缘出现崩裂。不同于普通的民用支架，电力场景下使用的这类承载支架对形位公差有明确要求，环形安装座的通孔轴线需要与安装平板的立面保持平行，否则挂载部件安装后会出现偏斜，长期运行下会产生附加的偏心载荷，加速支架的疲劳损伤；安装平板的贴合面平面度需要控制在合理范围内，保证固定后支架与基座完全贴合，不会出现局部悬空导致的受力不均。在结构优化的过程中，需要重点关注垂直载荷作用下的应力分布，通过调整连接臂的截面厚度、过渡圆角的半径，将最大应力控制在材料许用应力范围内，同时尽可能降低支架的整体重量，

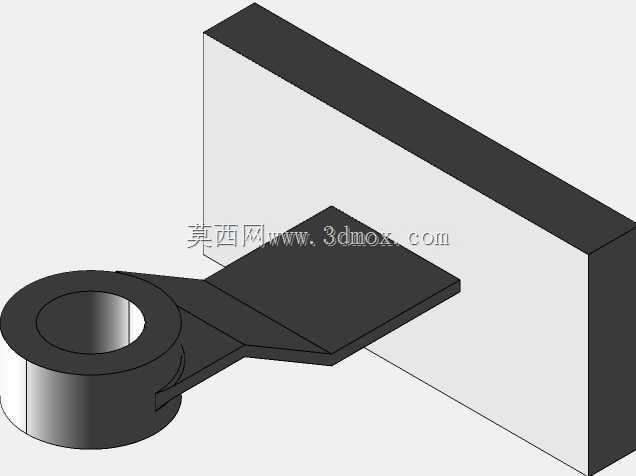

　　减少安装时的作业强度，也降低基座的承载负担。这类支架的材质通常选用结构钢，表面做防腐处理以适应户外的潮湿、盐雾环境，安装时需要保证安装平板与立面基座紧密贴合，固定螺栓按照规定的扭矩拧紧，环形座与挂载部件的连接销轴需要加装防松脱装置，避免长期振动下出现销轴窜动的问题。在实际运维过程中，这类支架的检查重点是衔接位置的变形情况、固定螺栓的紧固状态、防腐层的破损情况，一旦发现支架出现超过允许范围的变形，需要及时更换，避免挂载部件脱落引发电力故障。从建模逻辑来看，构建该支架三维模型时需要先确定安装基准面，以安装平板的贴合面为第一基准，依次绘制连接臂、环形安装座的轮廓，通过拉伸、切除等特征完成主体结构建模，过渡位置的圆角需要按照受力核算的数值准确绘制，不能随意简化，否则会影响后续结构分析的结果准确性；安装孔位的位置尺寸需要严格匹配安装规范的要求，保证模型能够直接用于后续的工程出图、加工制造。
